高层消防救援挂载式无人机结构设计

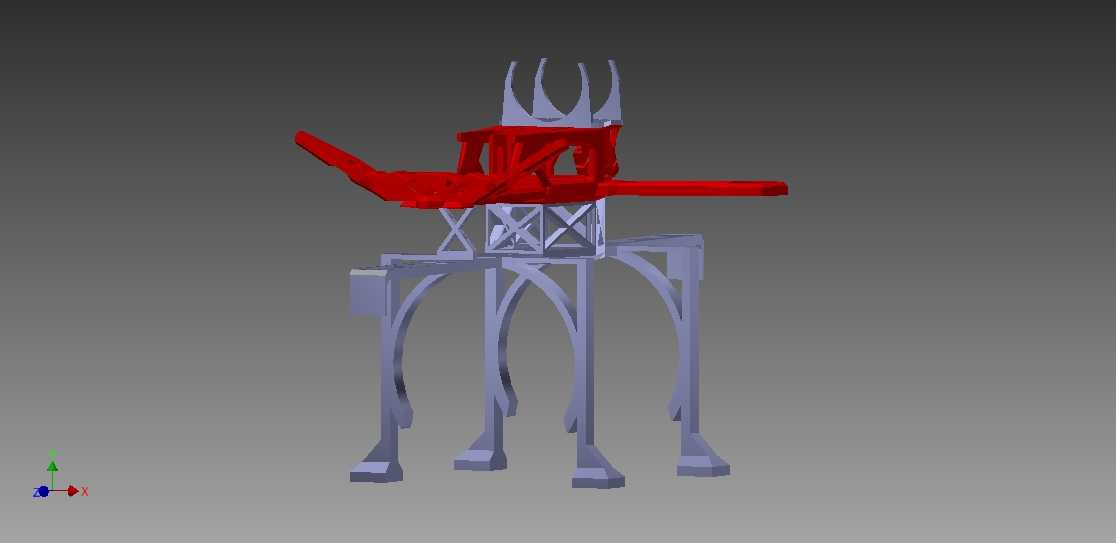

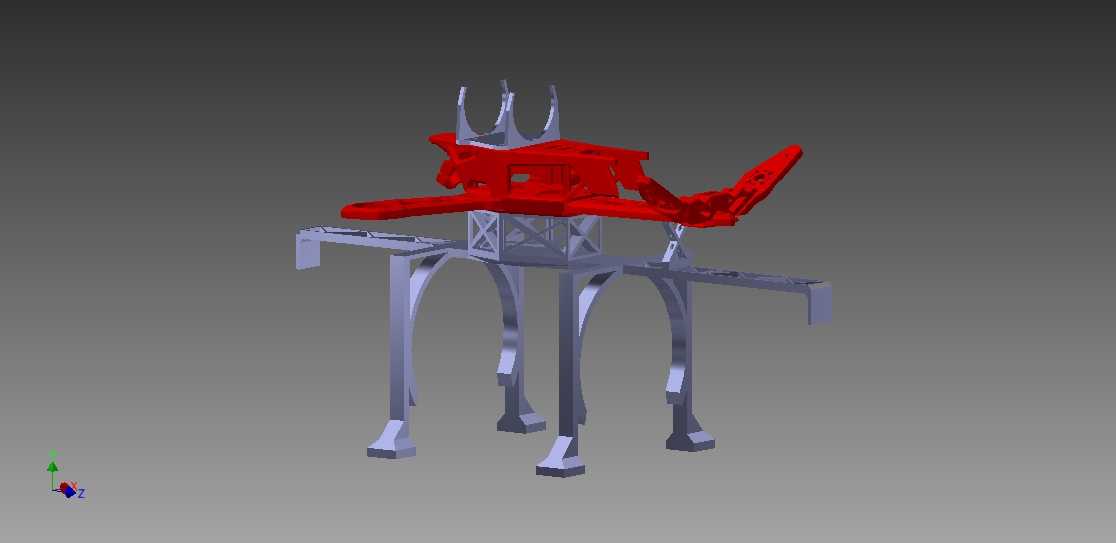

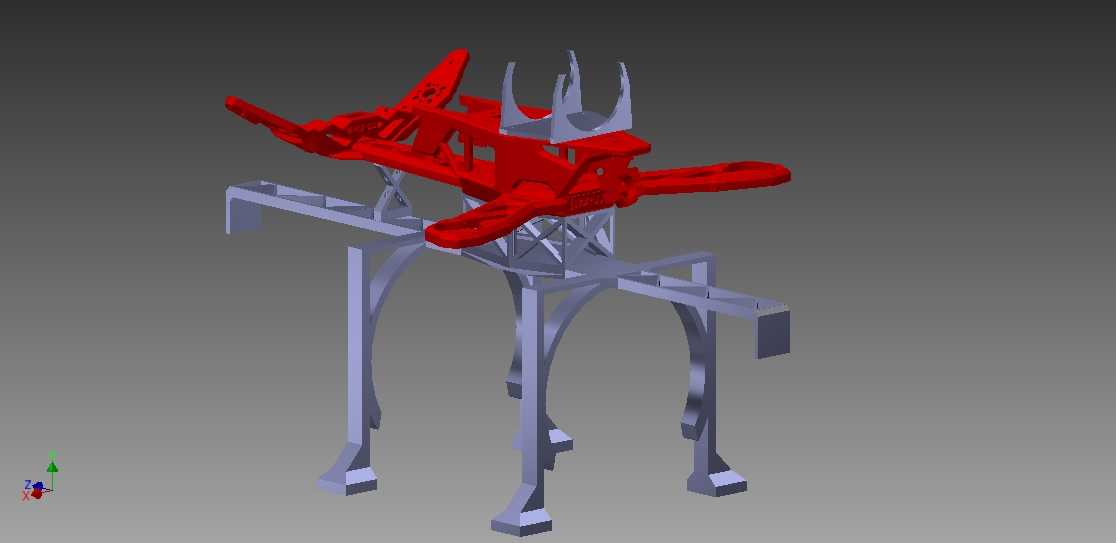

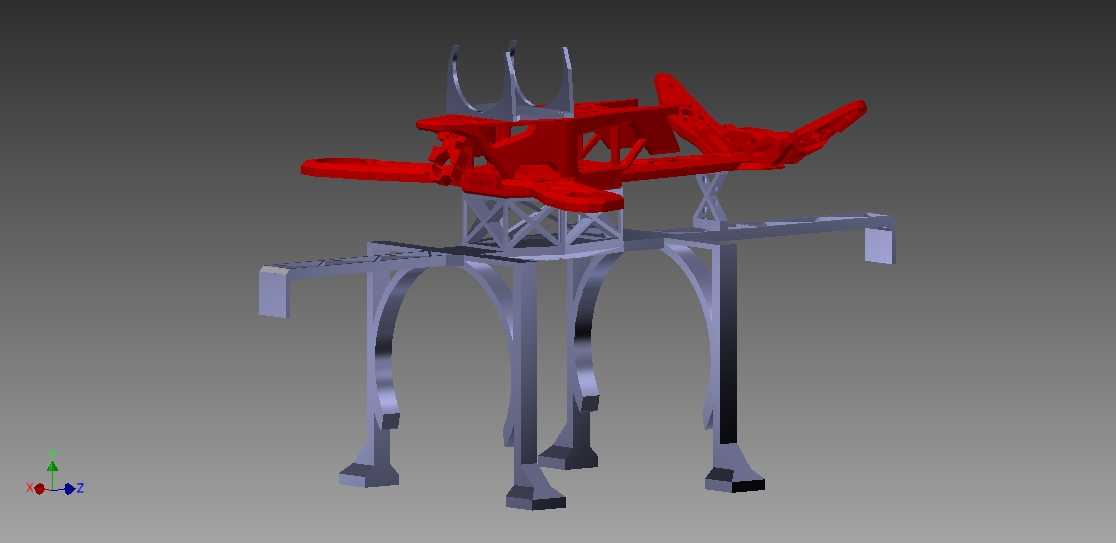

这款挂载式消防救援无人机的设计初衷，是解决高层楼宇火灾中人员搜救难、消防员内攻风险高的现实痛点，适配城市建成区超高层、密集建筑群的火灾处置场景，可在消防员抵达内攻位置前先行飞入危险区域完成先期作业。整机采用模块化拆分设计，共分为四个独立功能部件，部件间通过预制螺孔完成刚性连接，无需额外定制转接件，既方便后期维护更换受损部件，也能适配同规格不同载重的飞行平台。

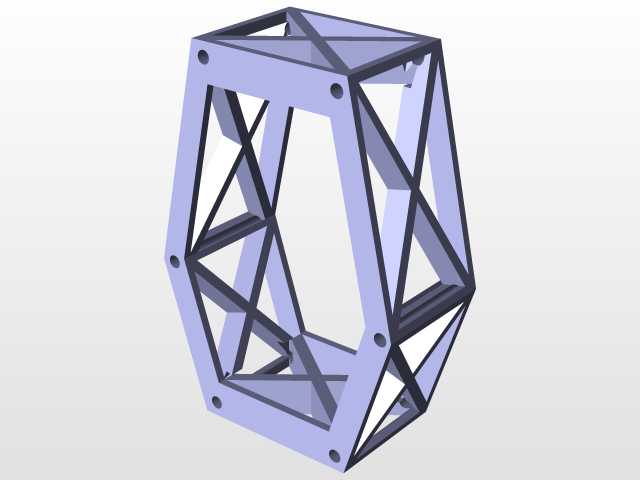

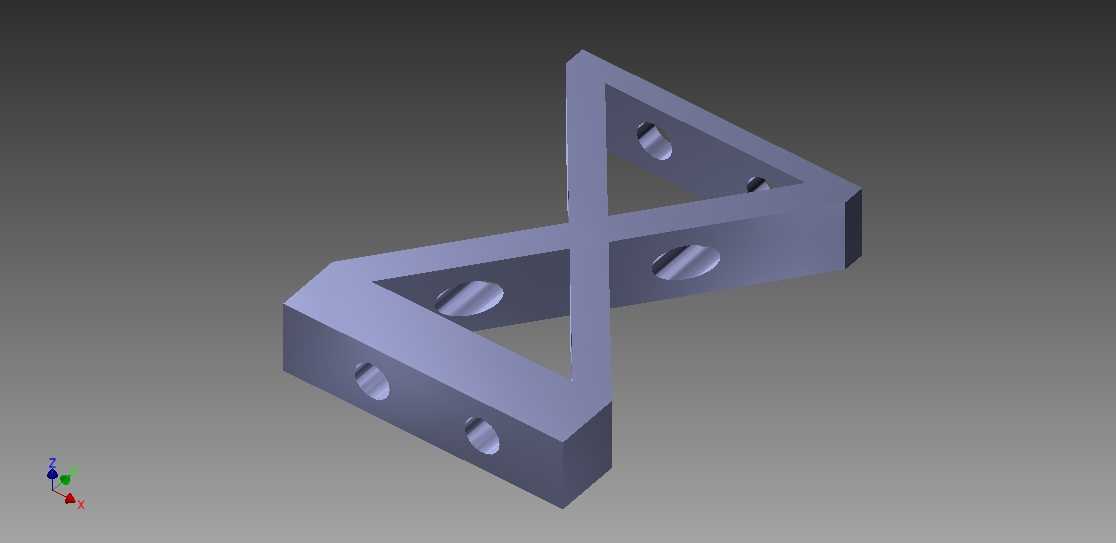

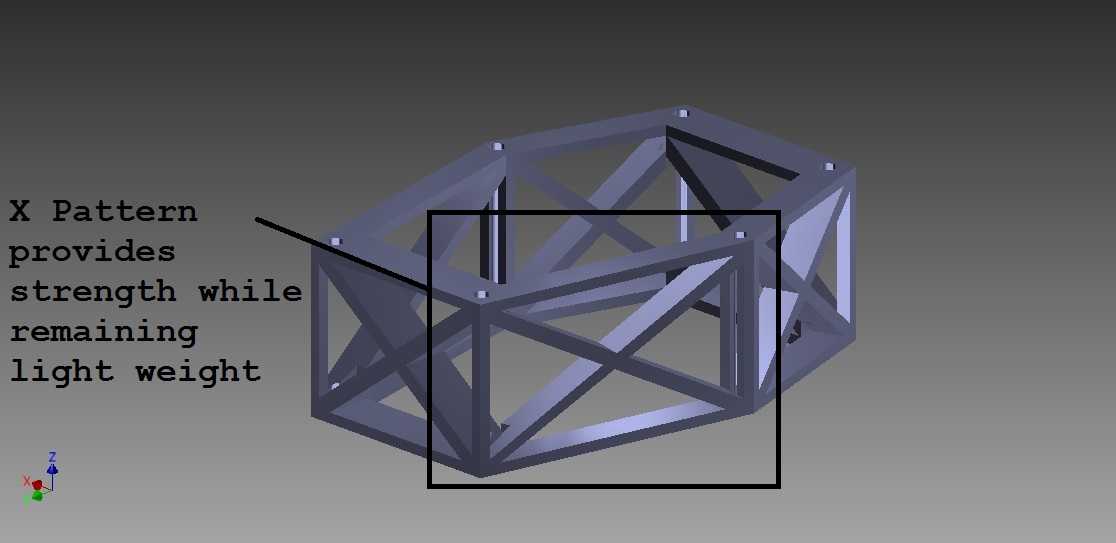

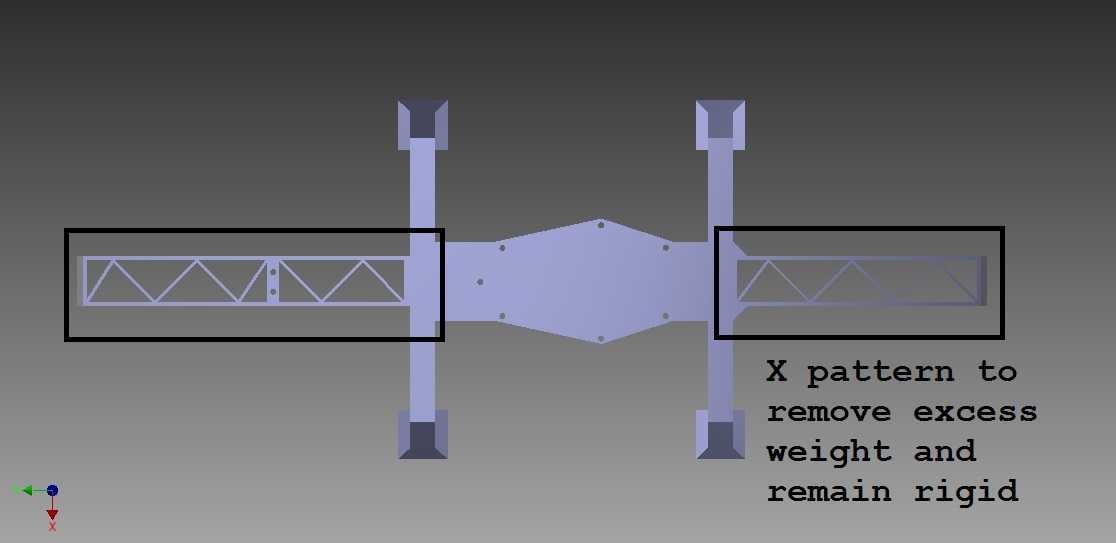

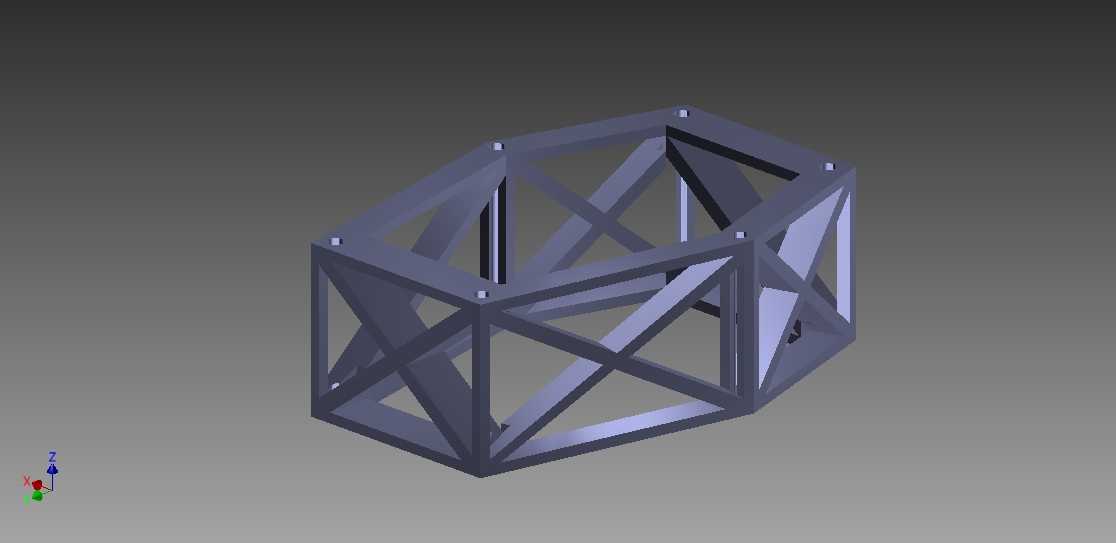

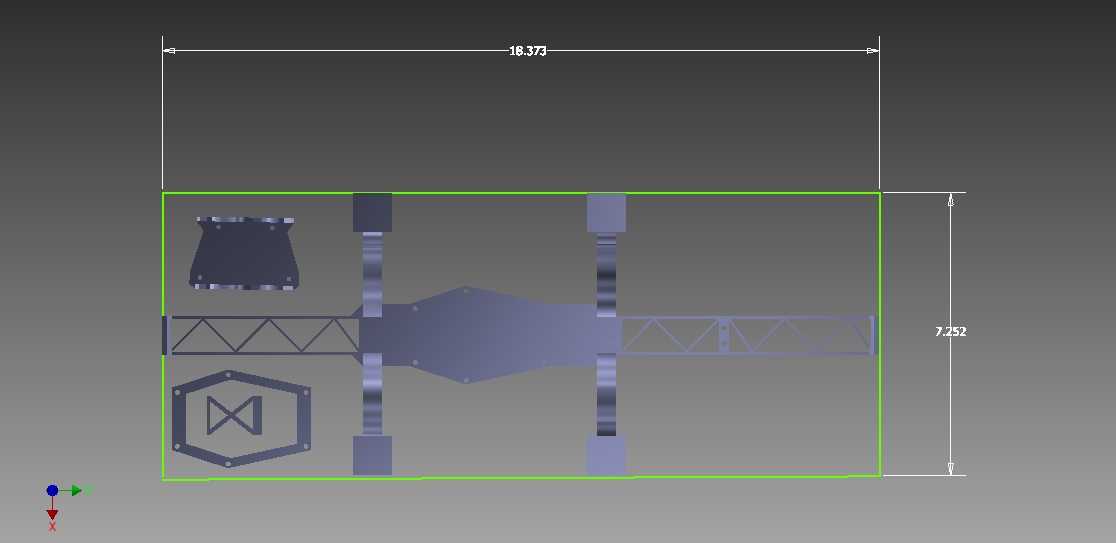

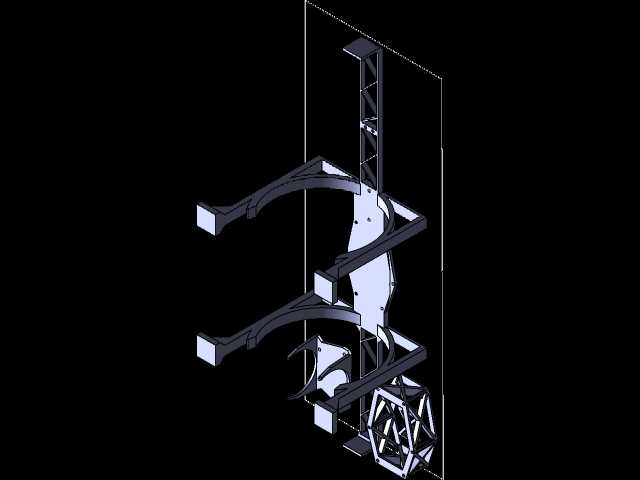

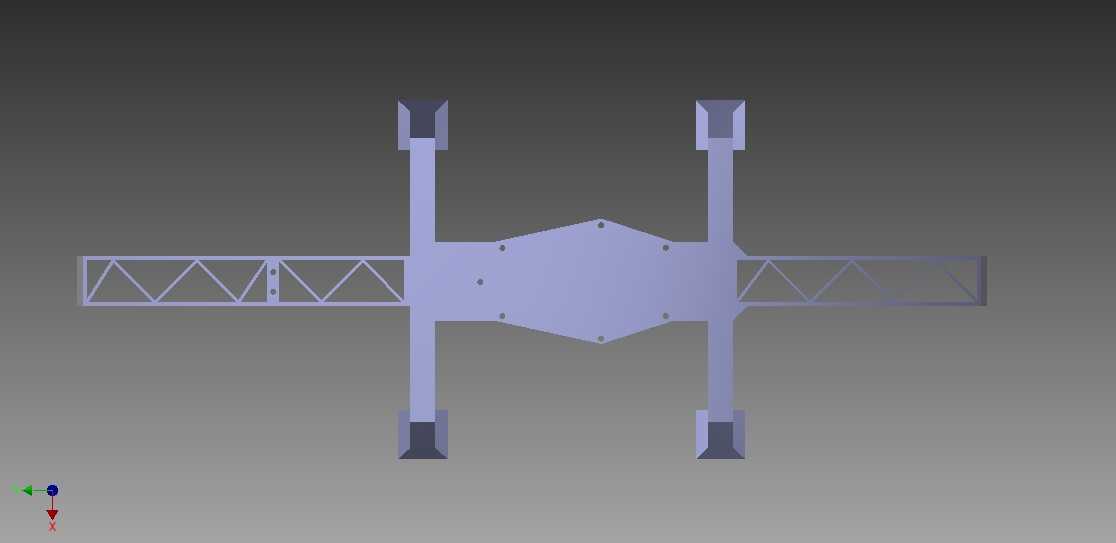

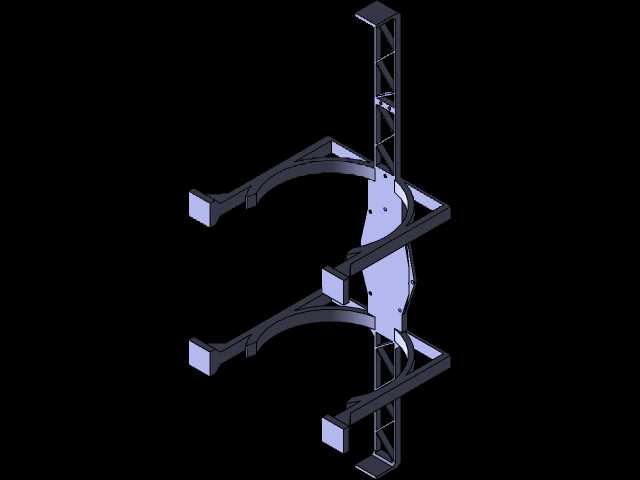

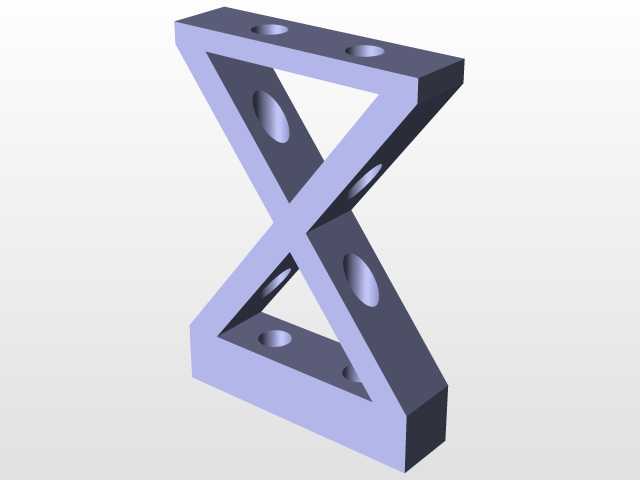

结构层面主体采用桁架式镂空设计，在保证整体刚性的前提下尽可能削减非受力区域的材料冗余，若采用耐高温工程塑料打印制作，薄壁加十字线填充的结构形式可在抵御火场高温炙烤的同时，保持足够的抗冲击强度，避免飞行中受气流扰动、建筑碎屑碰撞出现结构形变。所有部件的安装接口统一规划在同一打印基准面，可实现同批次一次打印成型，减少二次装夹带来的装配误差，也能缩短加工制造周期。

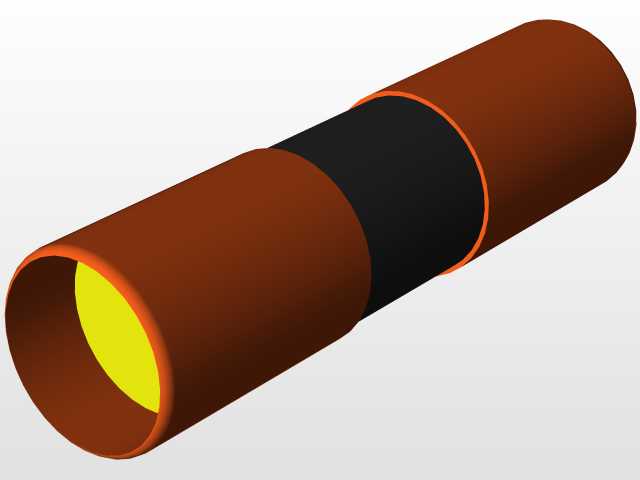

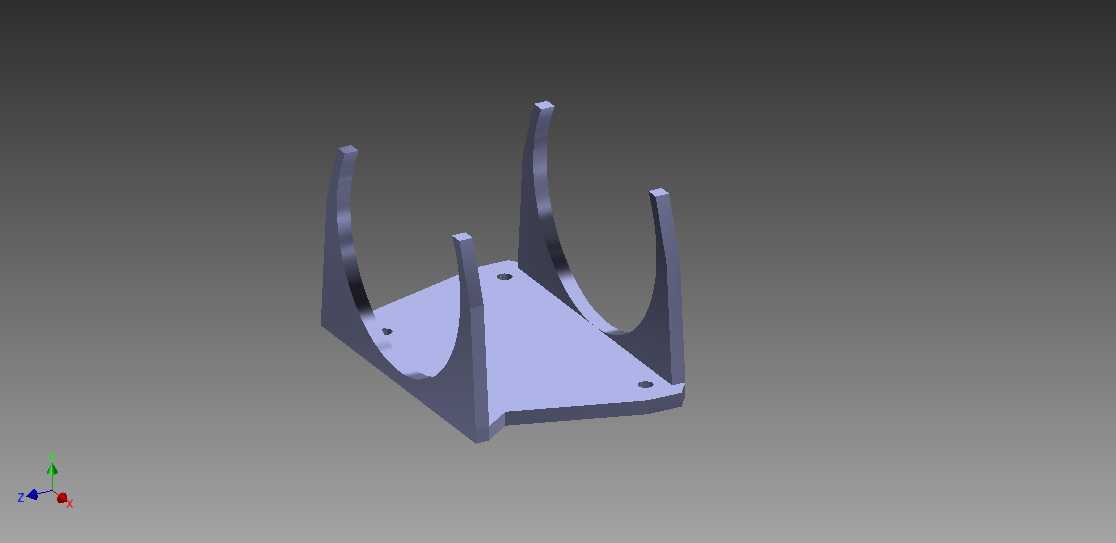

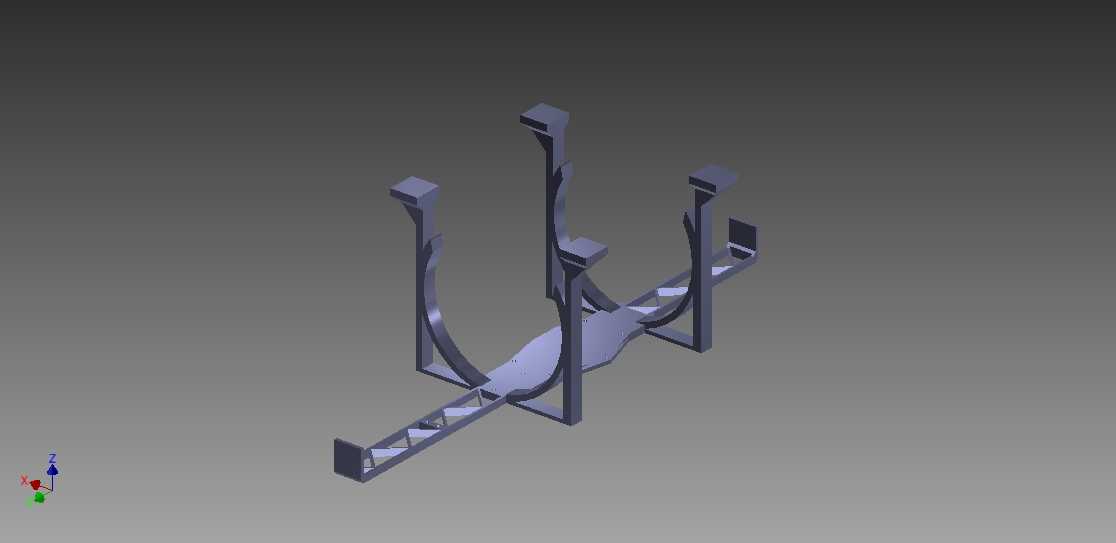

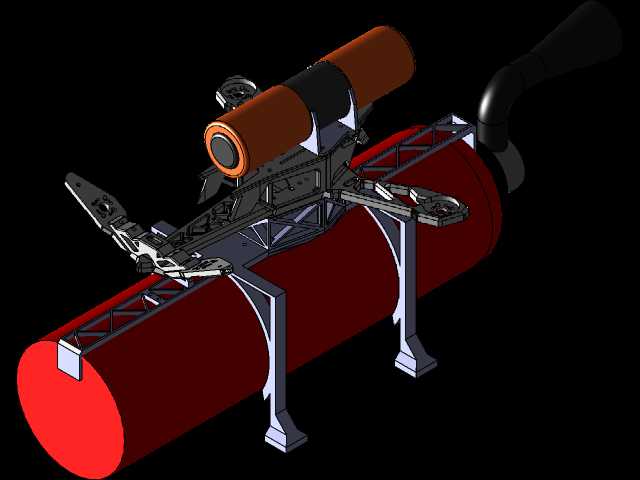

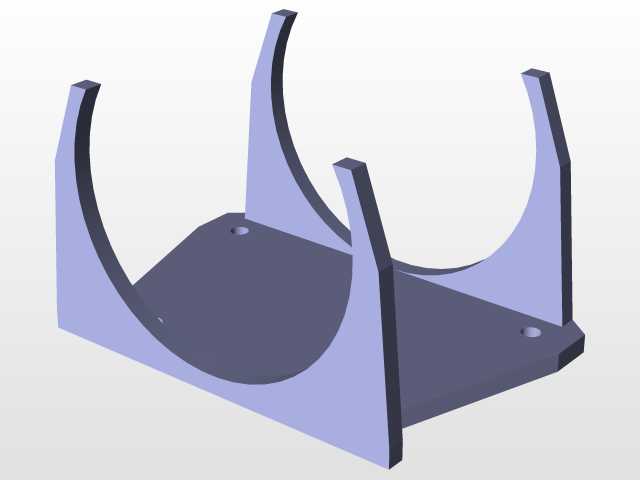

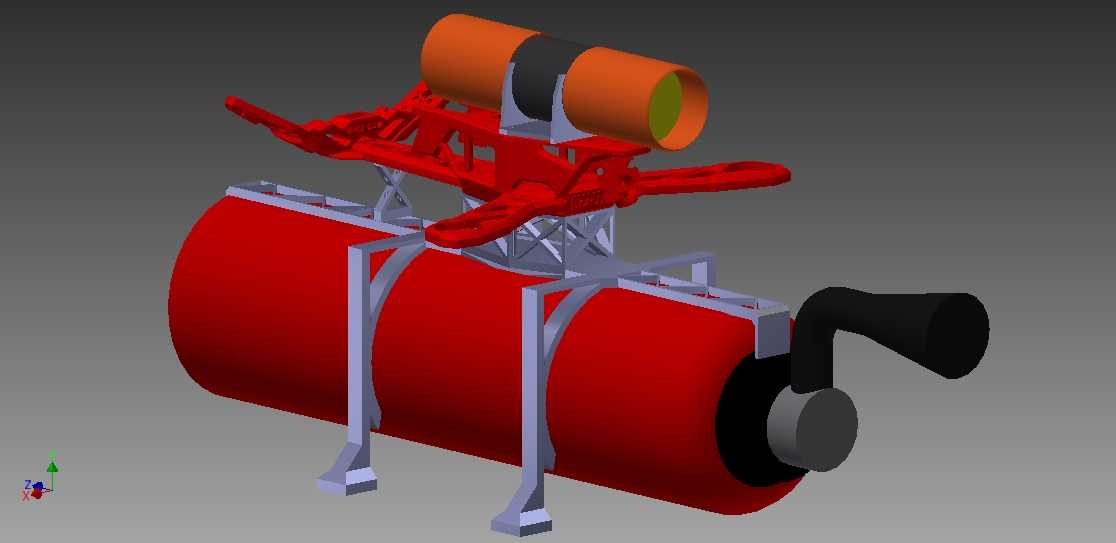

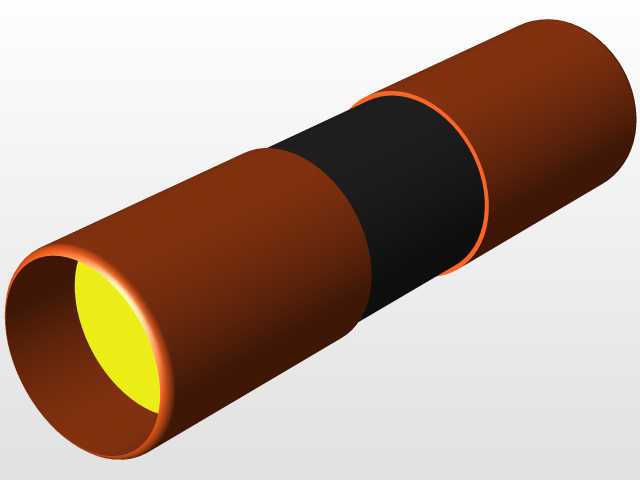

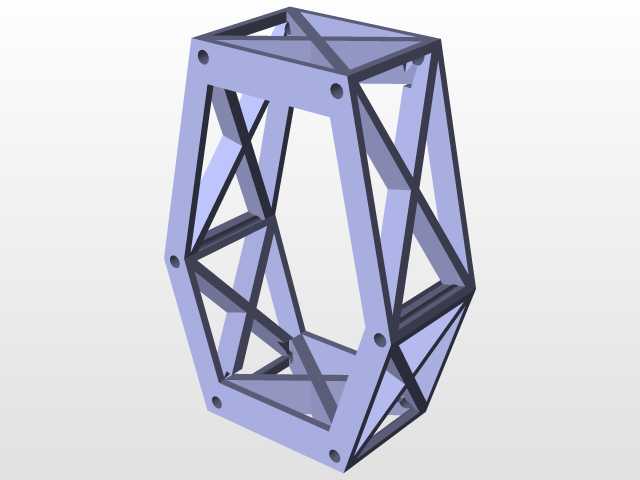

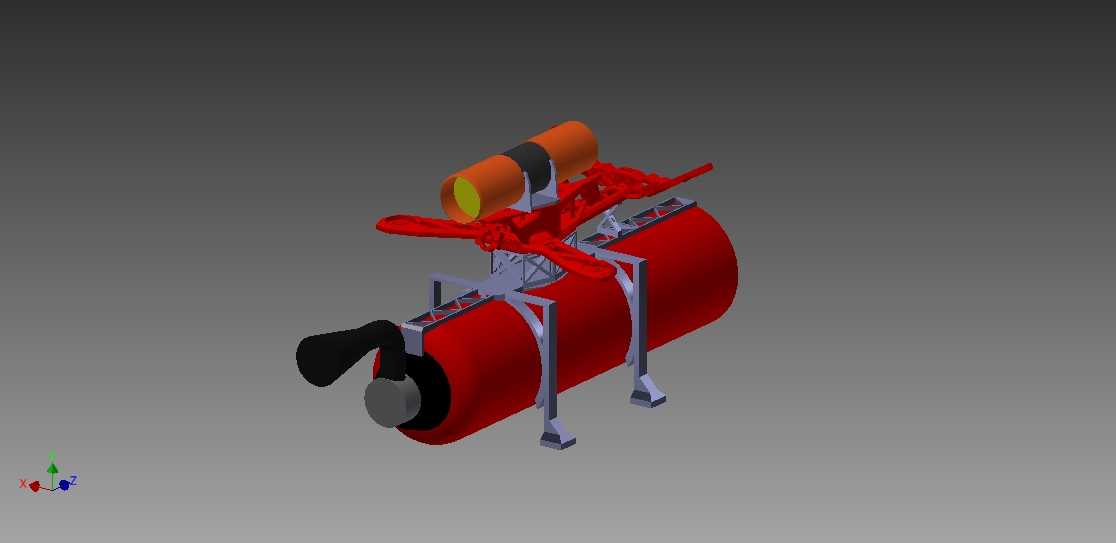

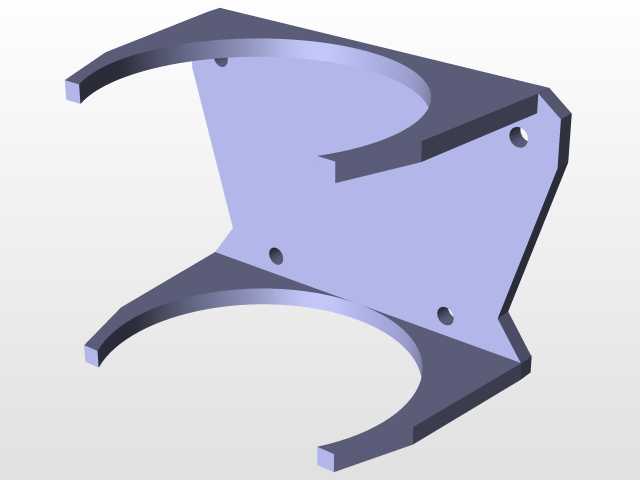

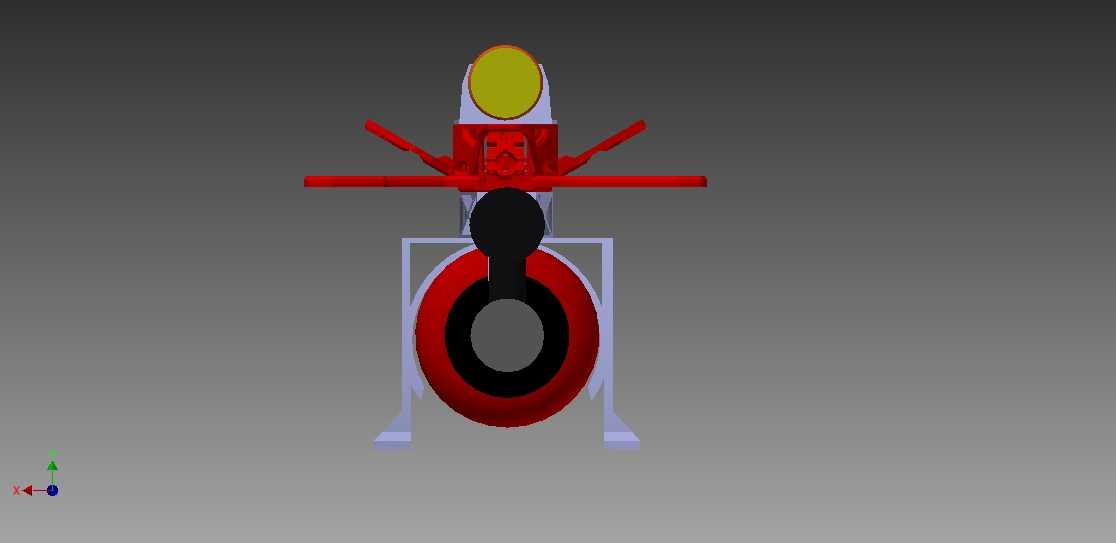

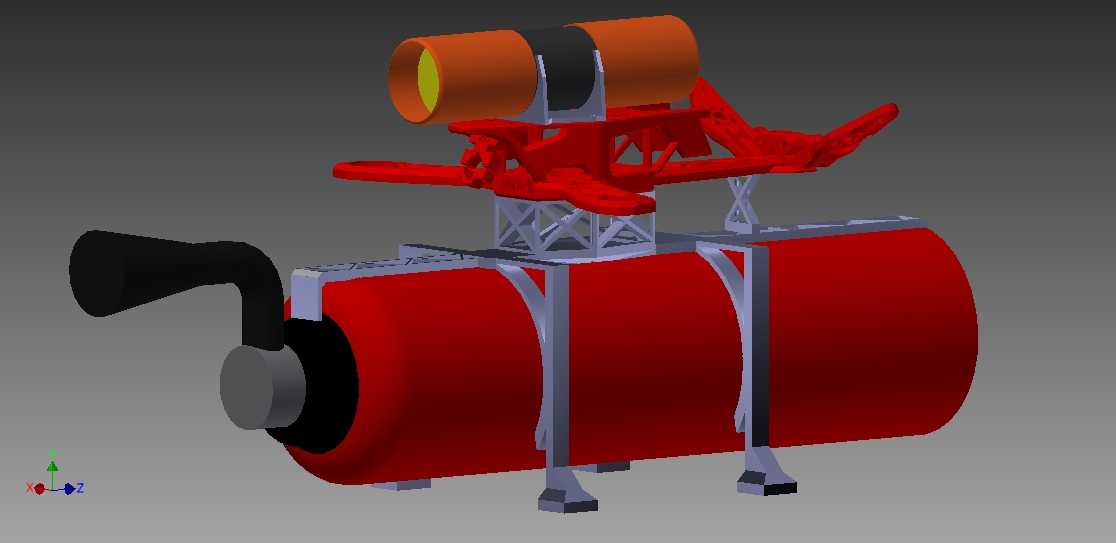

功能配置上预留了两类核心挂载接口：其一为灭火器快拆支架，支架采用可弯曲卡扣式设计，装入标准手持灭火器时可自动卡入定位槽，无需额外锁止件即可保证飞行过程中挂载稳固，需要释放灭火剂时可直接触发灭火器开关完成喷射，可在飞行路径被明火封堵时先行开辟安全通道；其二为照明设备支架，采用同款卡扣式快拆结构，可适配标准规格的强光手电，高位布置的光源可大幅提升火场昏暗环境下的摄像可见度，方便地面操控人员识别被困人员位置、排查建筑结构坍塌风险。机身上部预留了通用摄像机安装位，可直接适配现有常用的运动相机支架，无需额外改造即可实现实时视频回传，帮助地面指挥人员掌握火场内部实时情况。

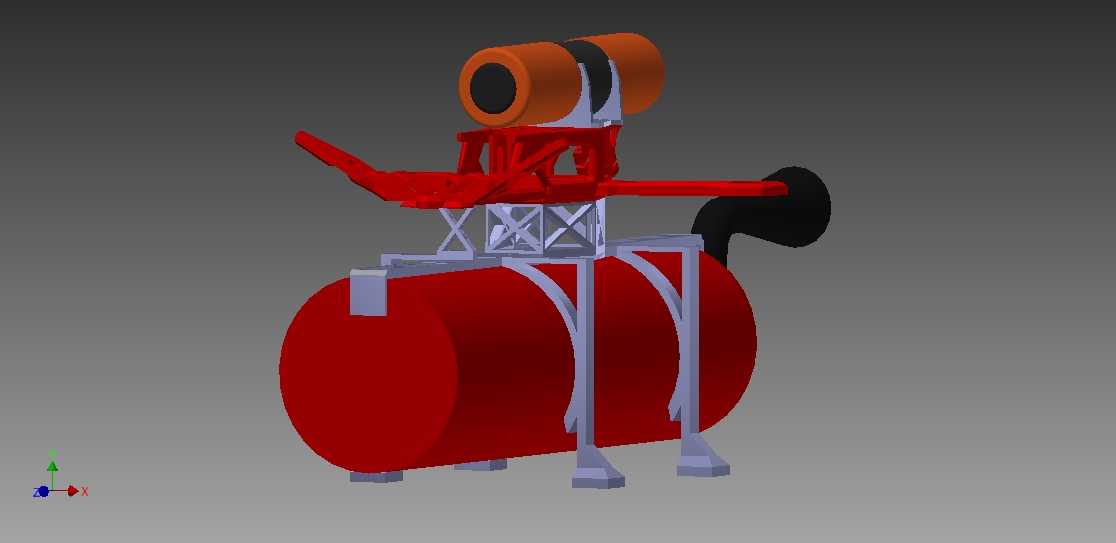

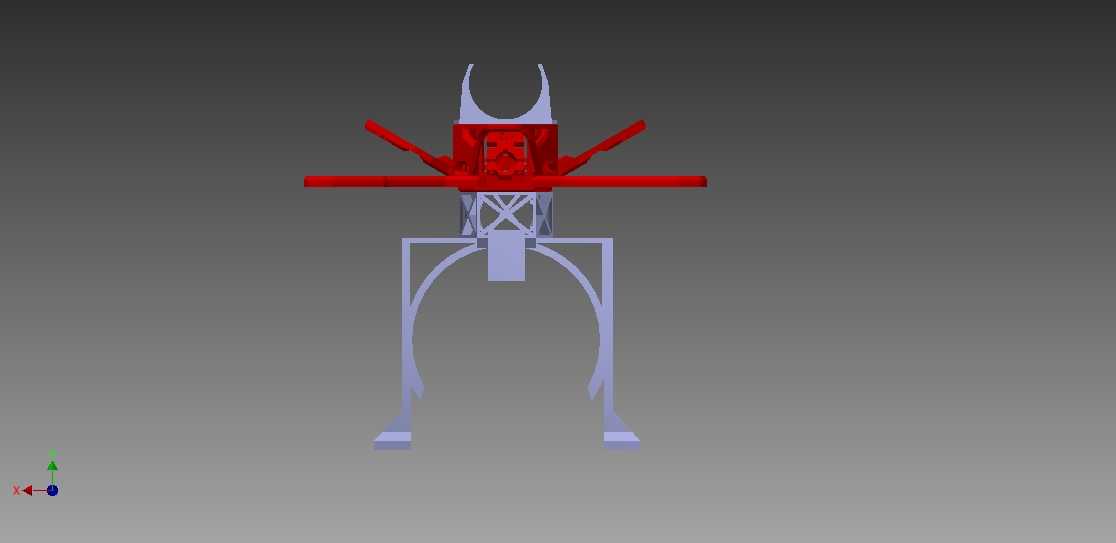

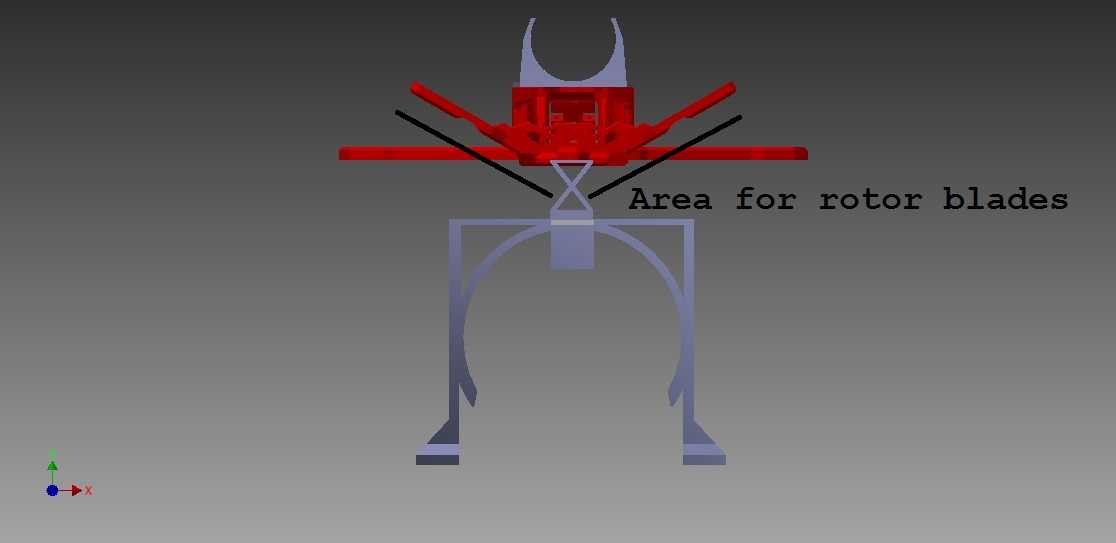

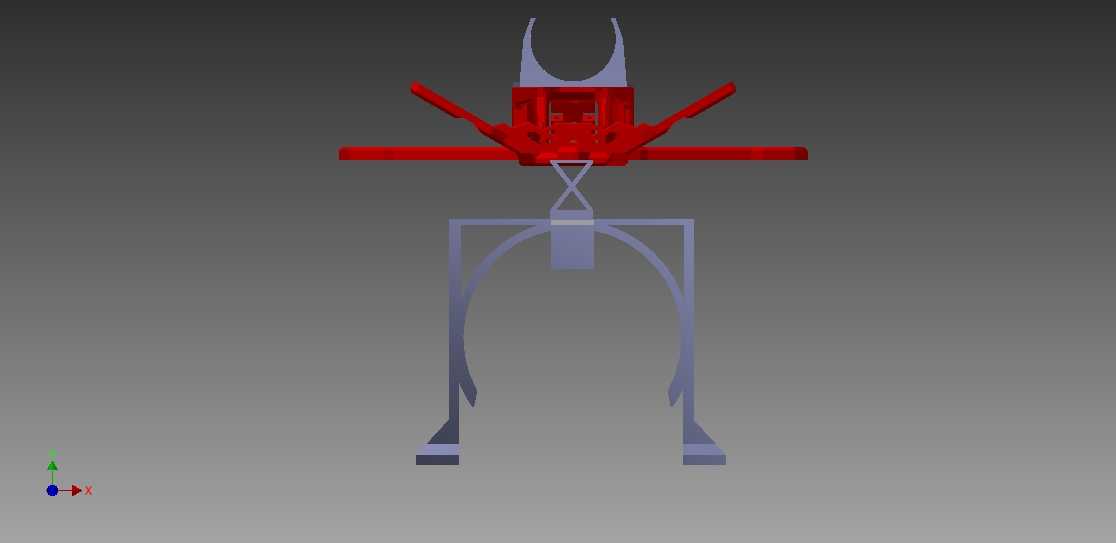

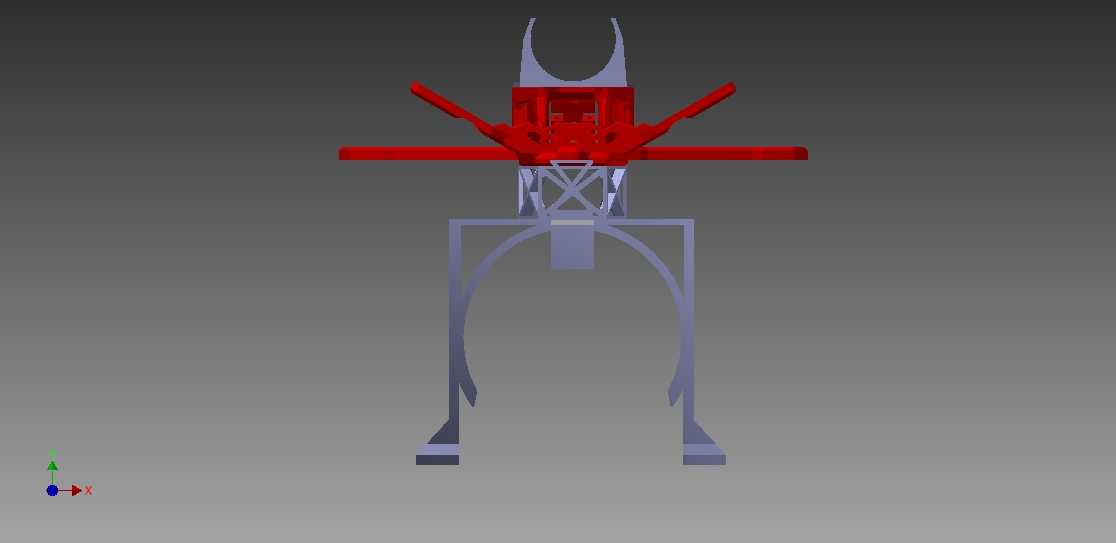

安装边界方面，整机挂载后重心与无人机升力中心完全重合，横向、纵向的挂载突出量控制在旋翼扫掠范围以内，避免飞行中突出部件碰撞建筑外墙、窗框等障碍物，可轻松穿过高层住宅的常规窗洞、建筑连廊间隙进入室内区域。起落架采用加高支脚设计，保证挂载的灭火器底部与地面留有足够安全距离，起降时不会出现挂载剐蹭地面的情况，支脚底部做了防滑加宽处理，在不平整的建筑废墟表面也能稳定停靠。实际作业中，该设备可先行进入燃烧建筑搜索被困人员位置，在消防员抵达前为被困者提供临时防护、喷射灭火剂开辟逃生通道，大幅压缩内攻搜救的时间成本，降低消防员直面高温浓烟的作业风险。
