手臂石膏

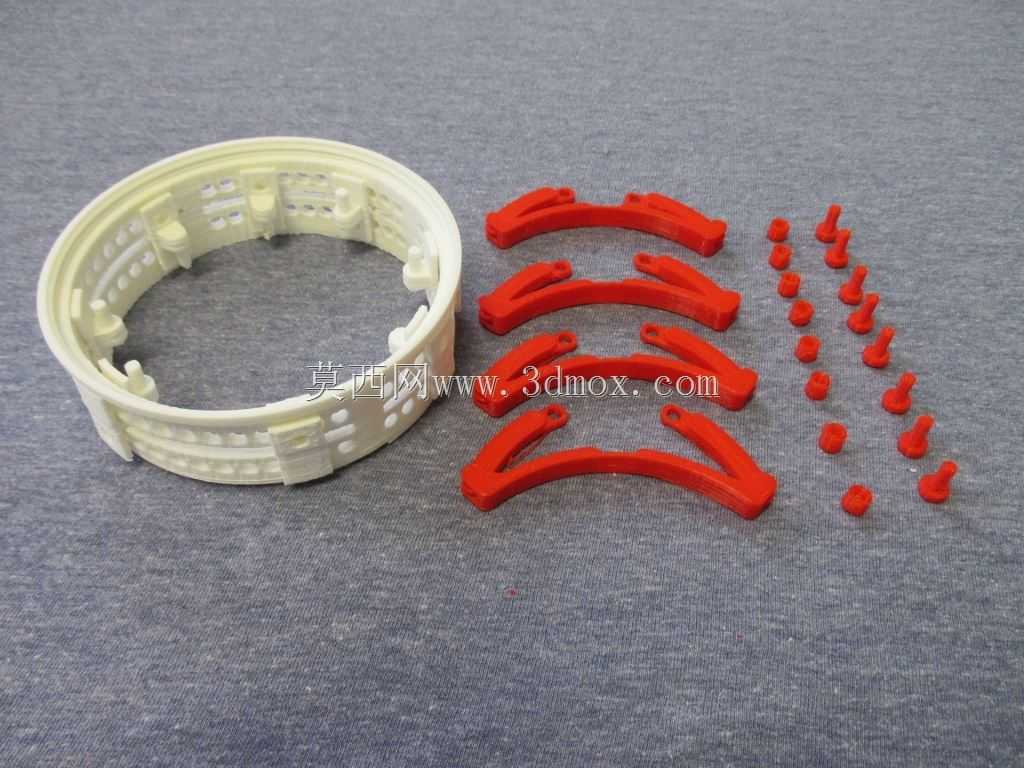

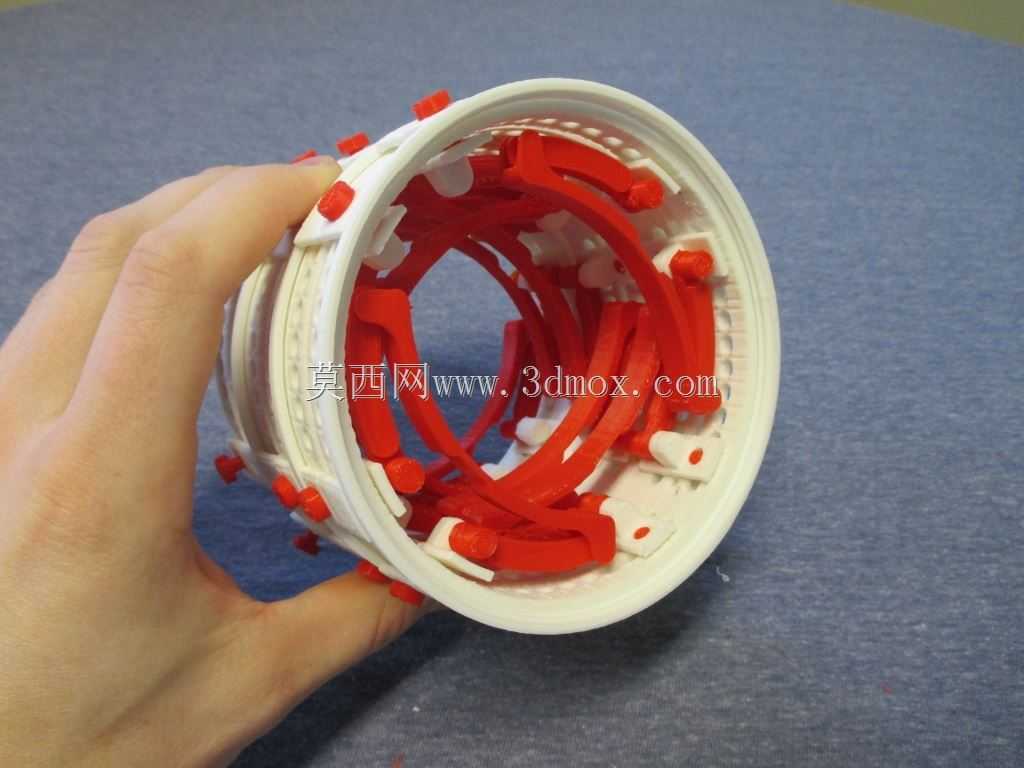

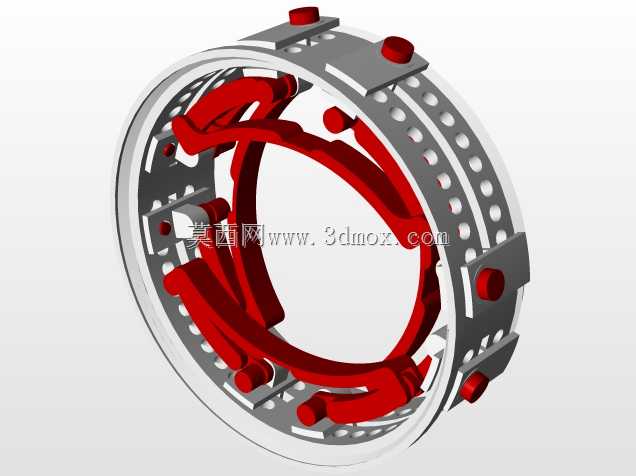

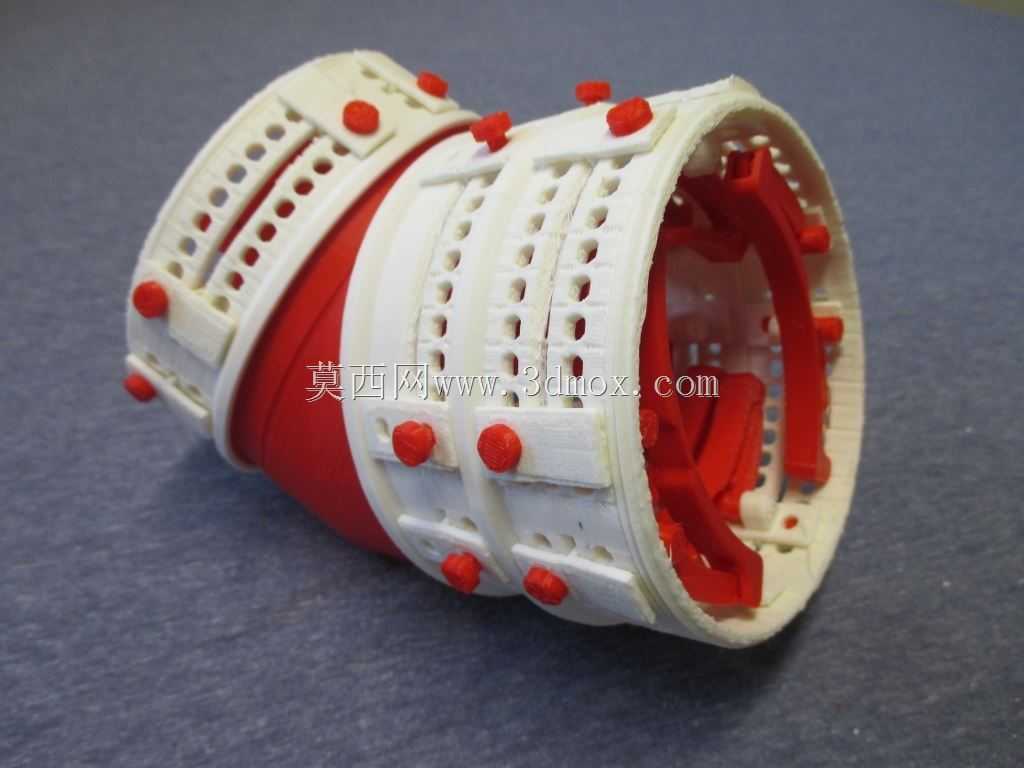

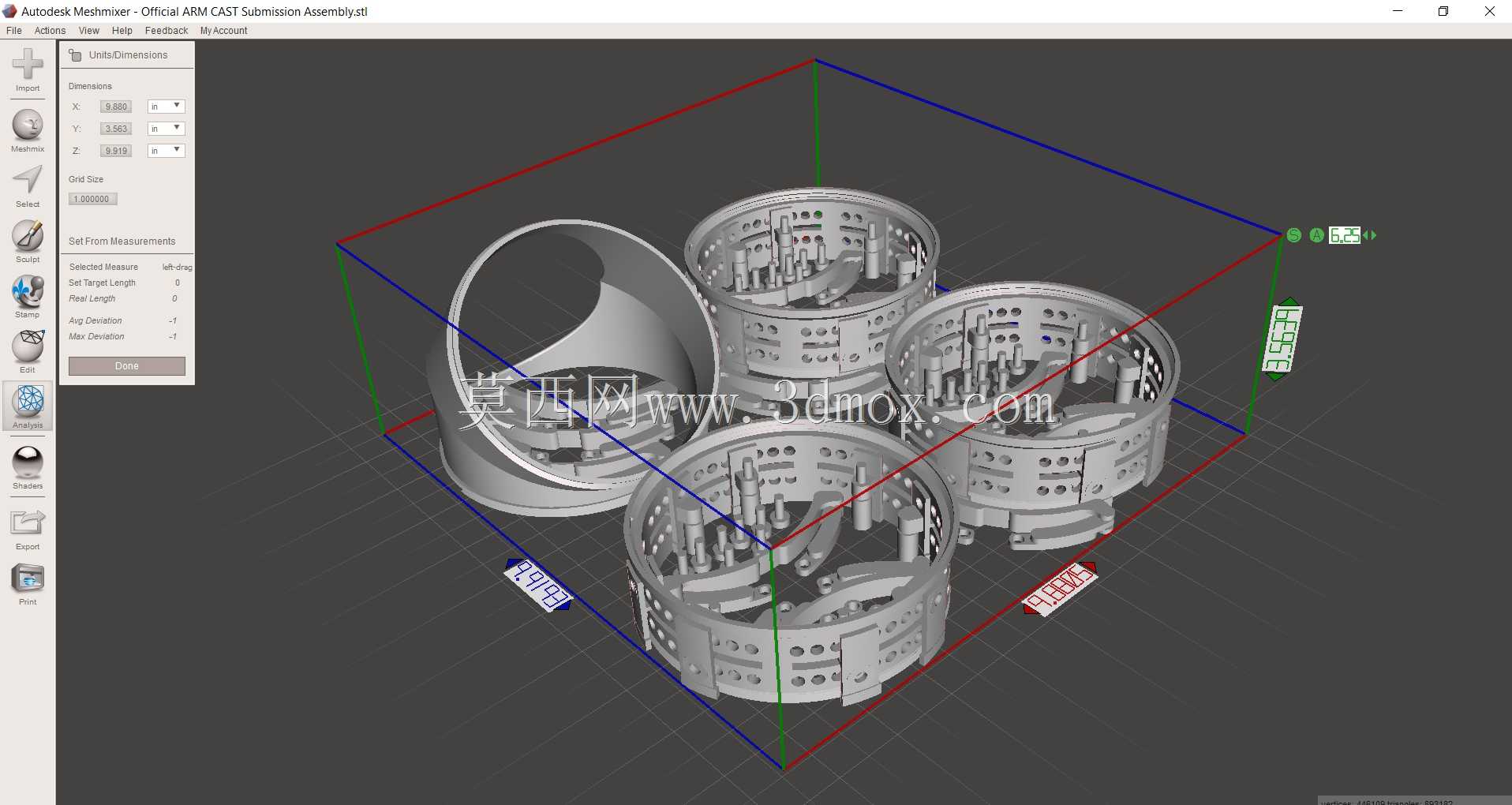

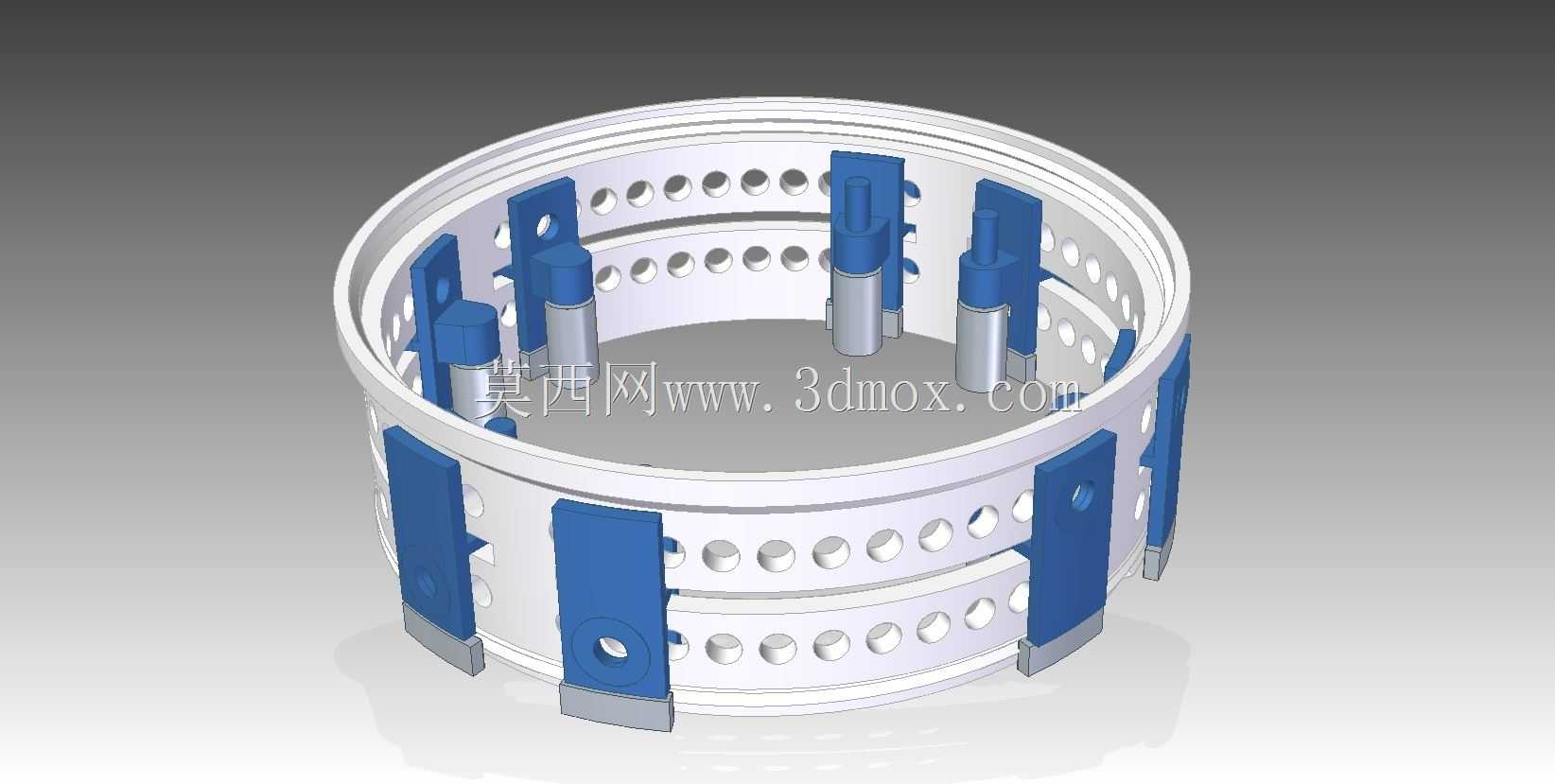

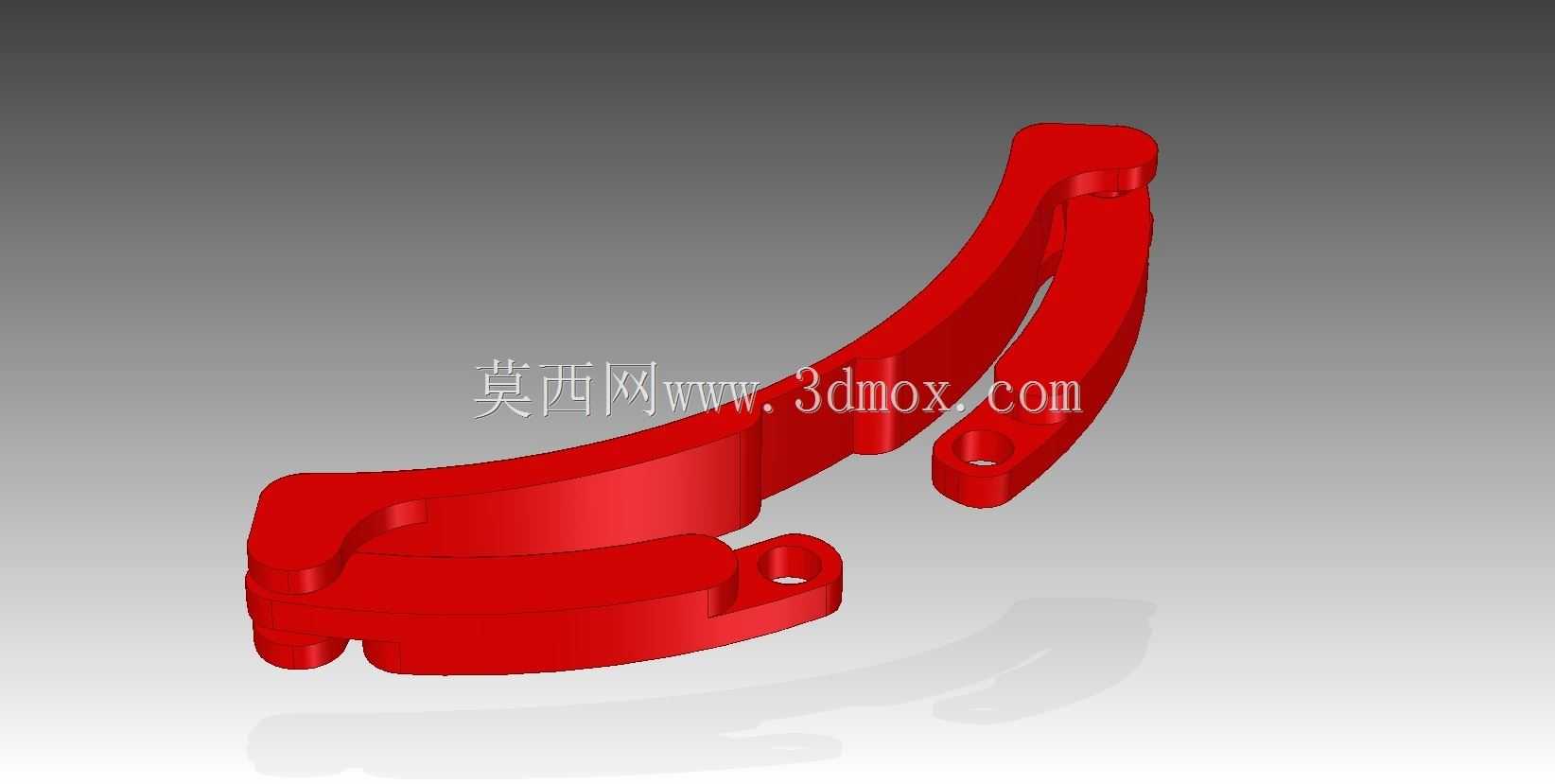

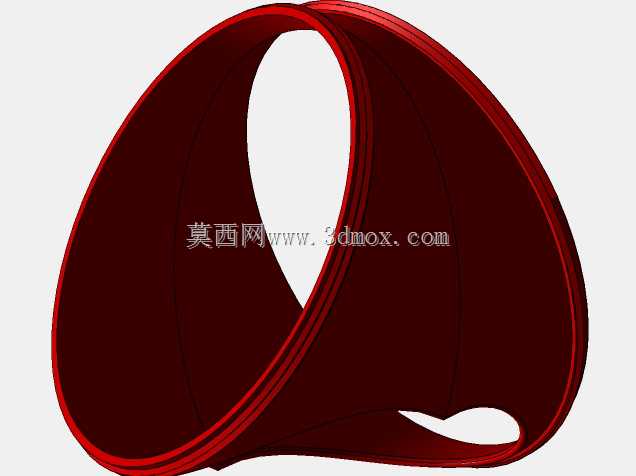

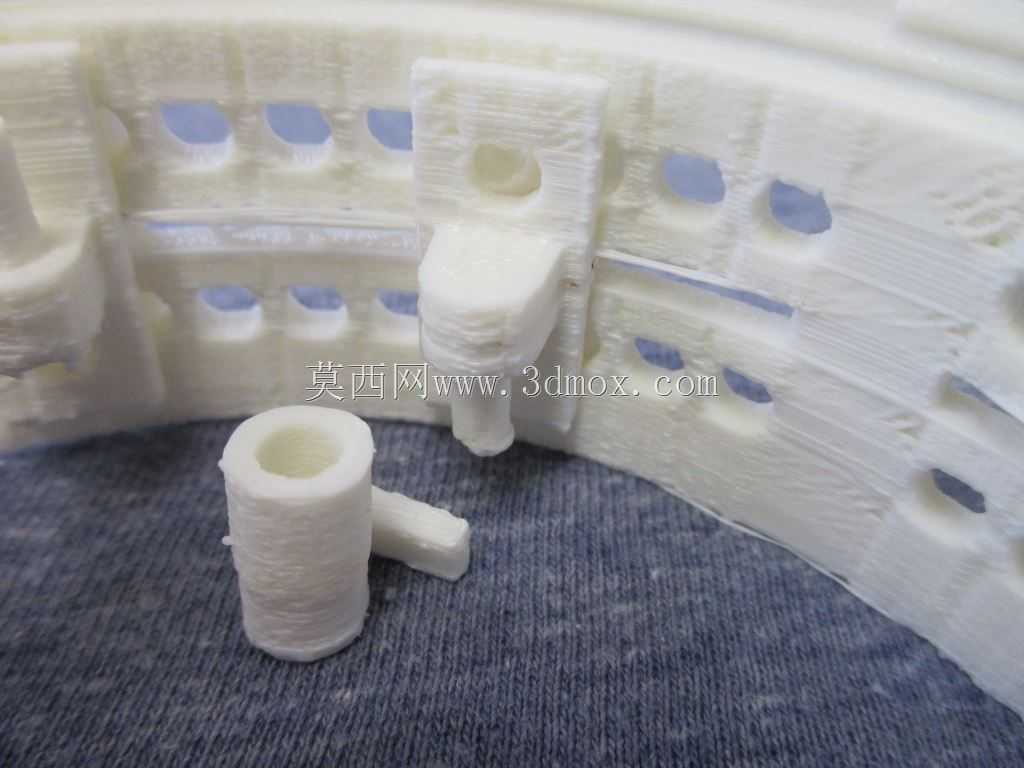

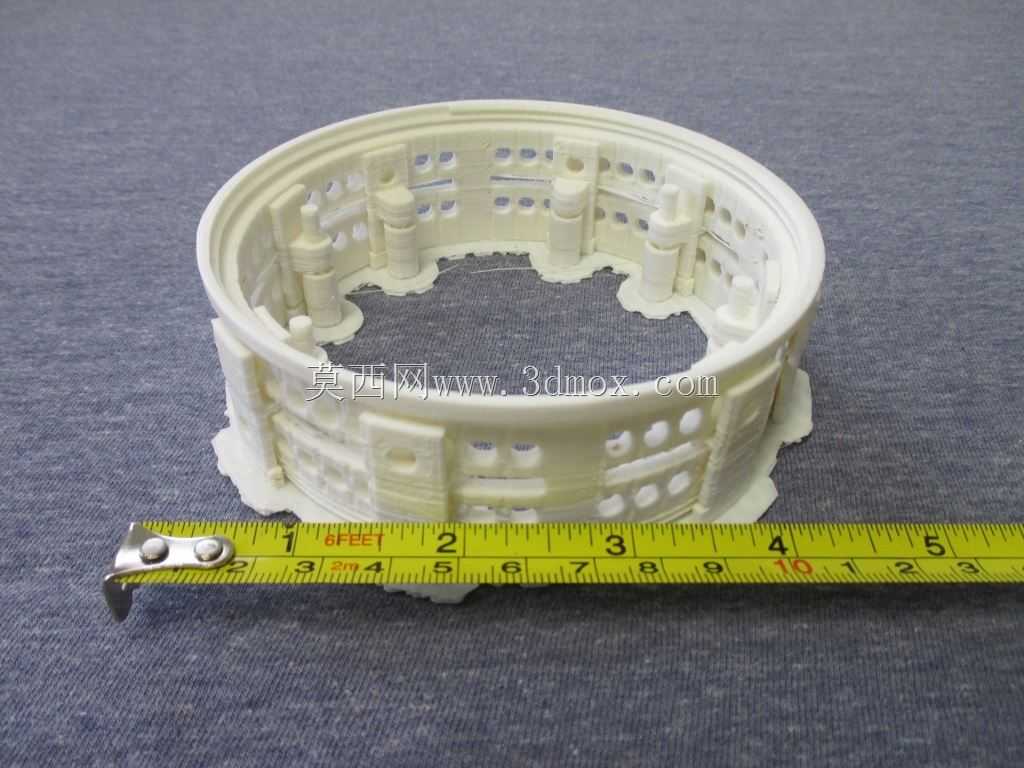

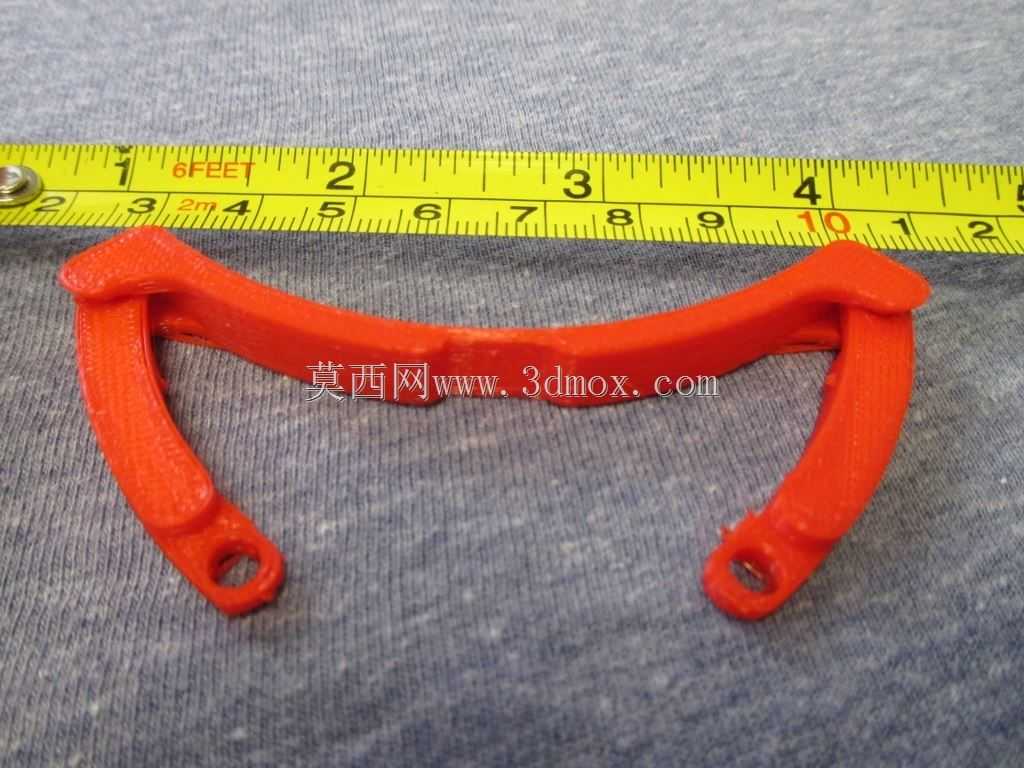

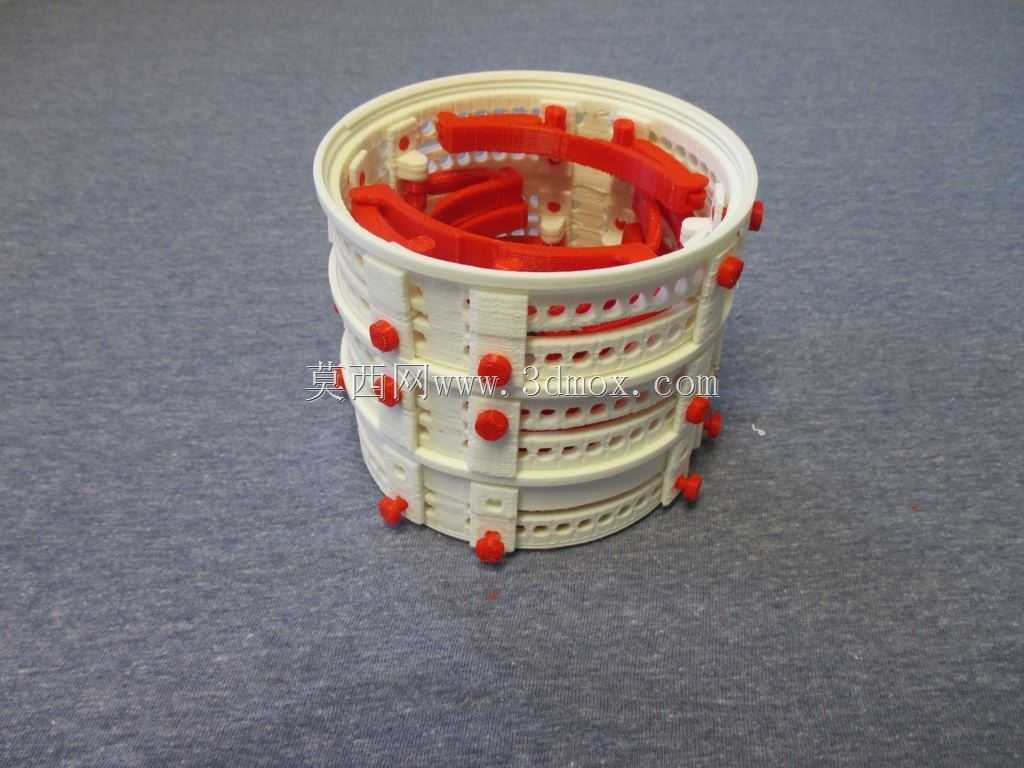

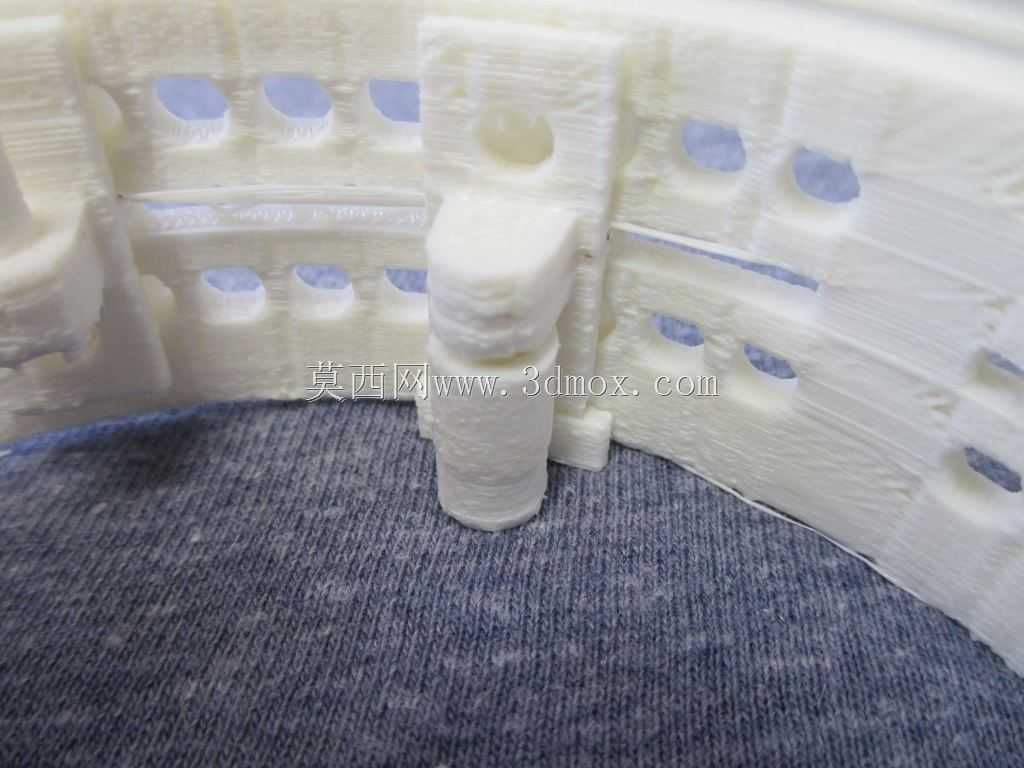

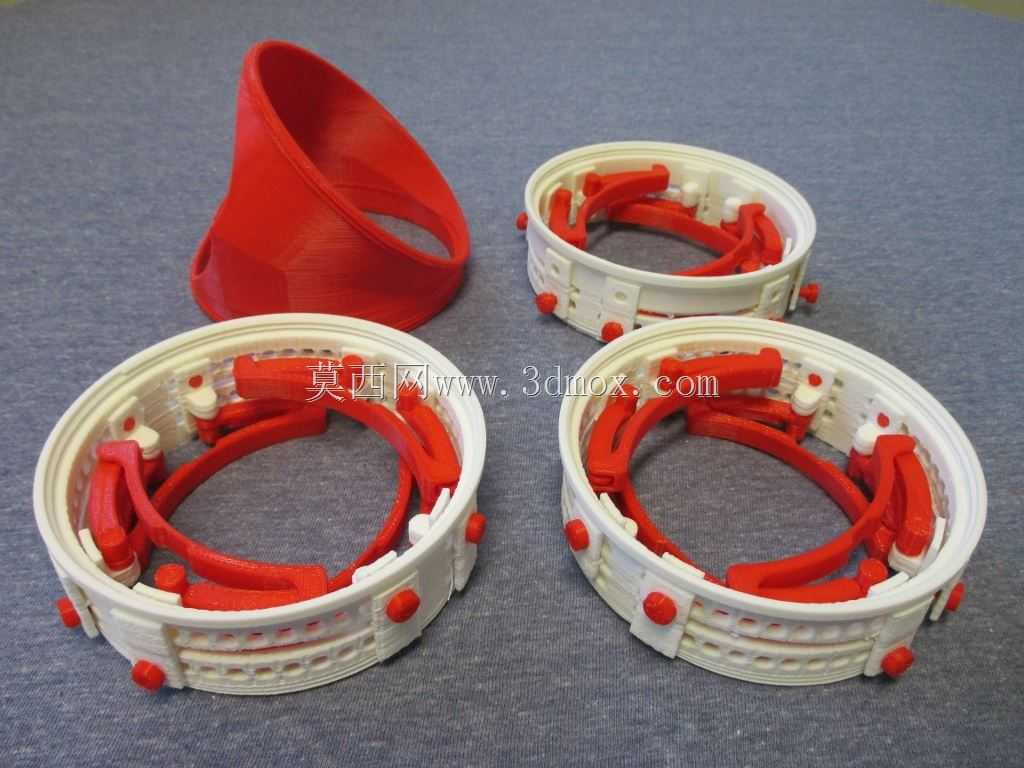

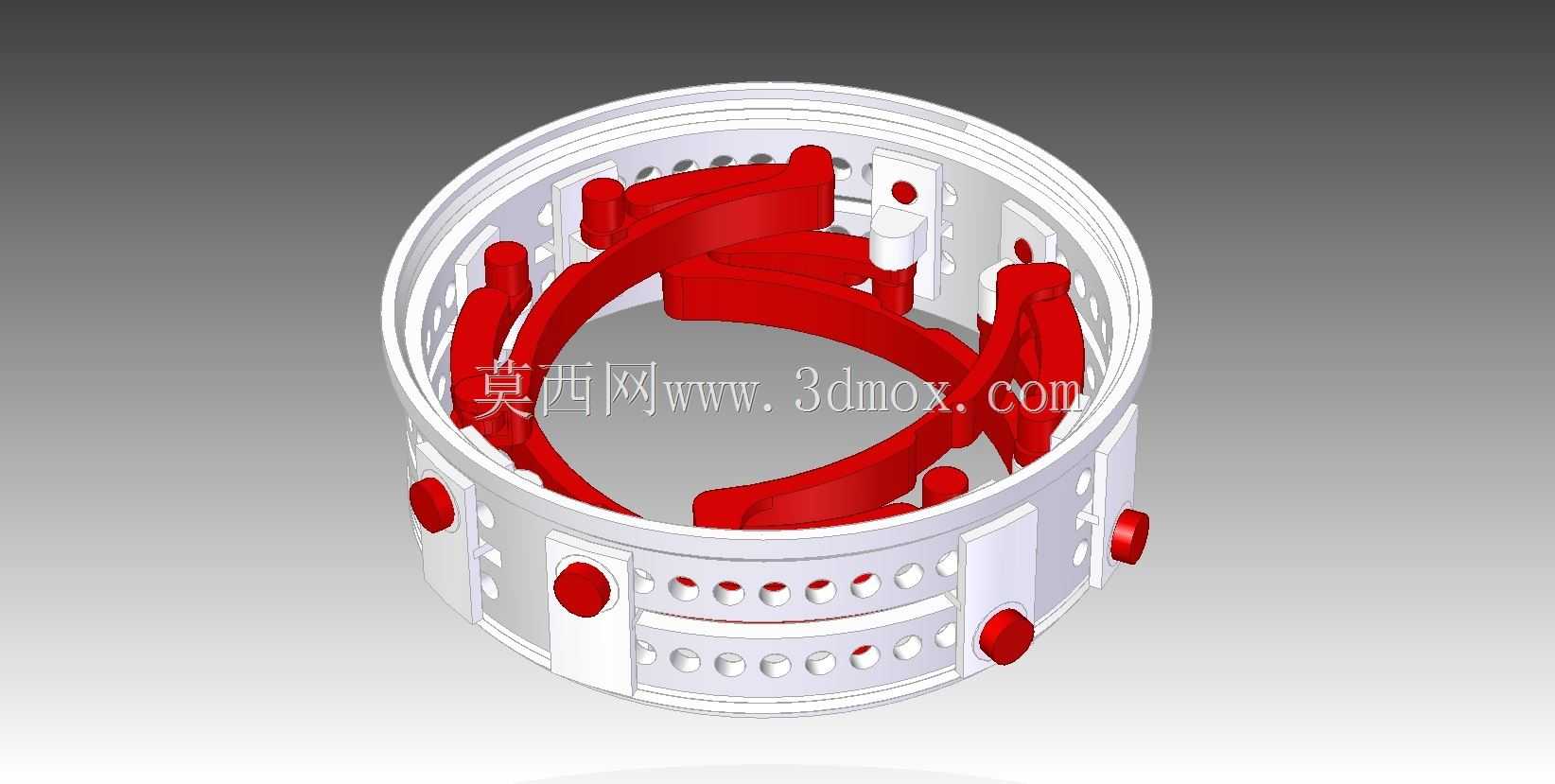

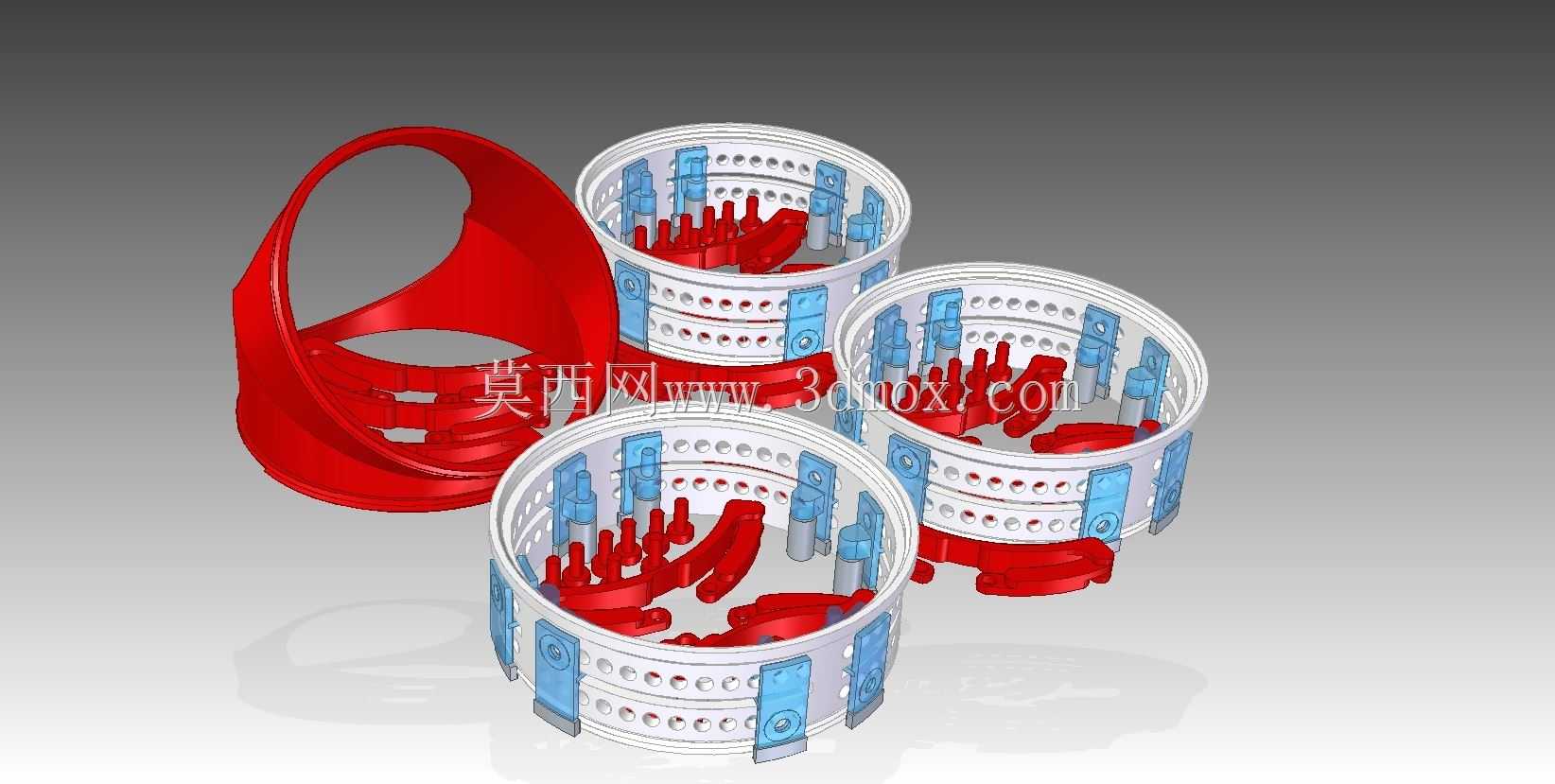

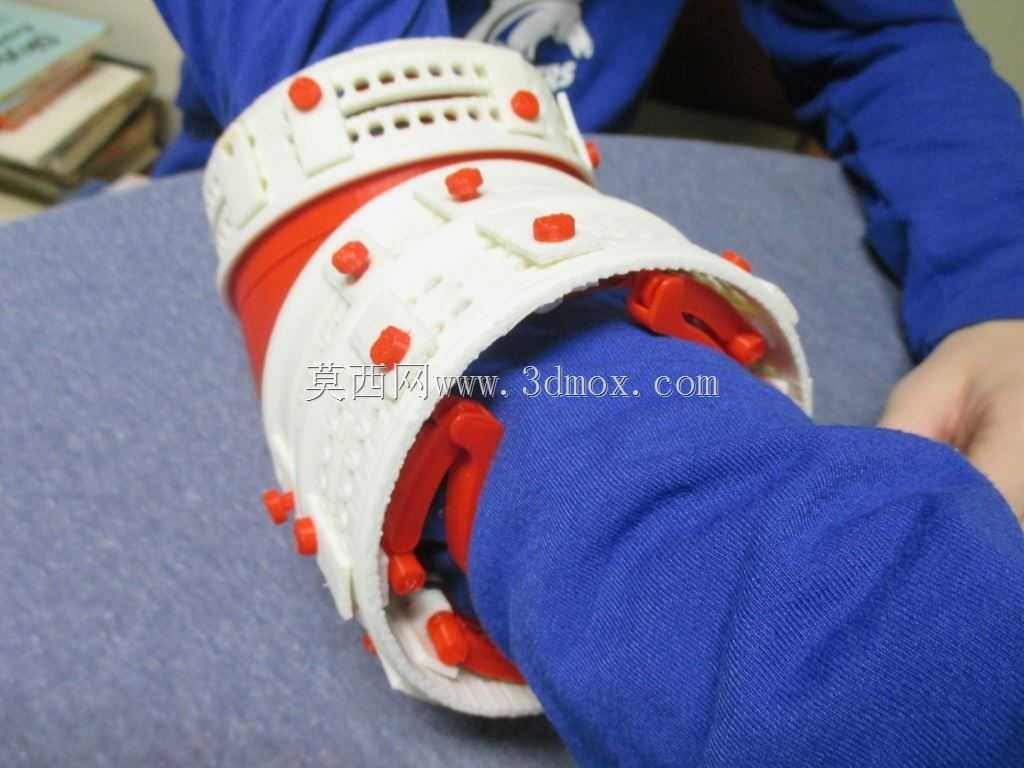

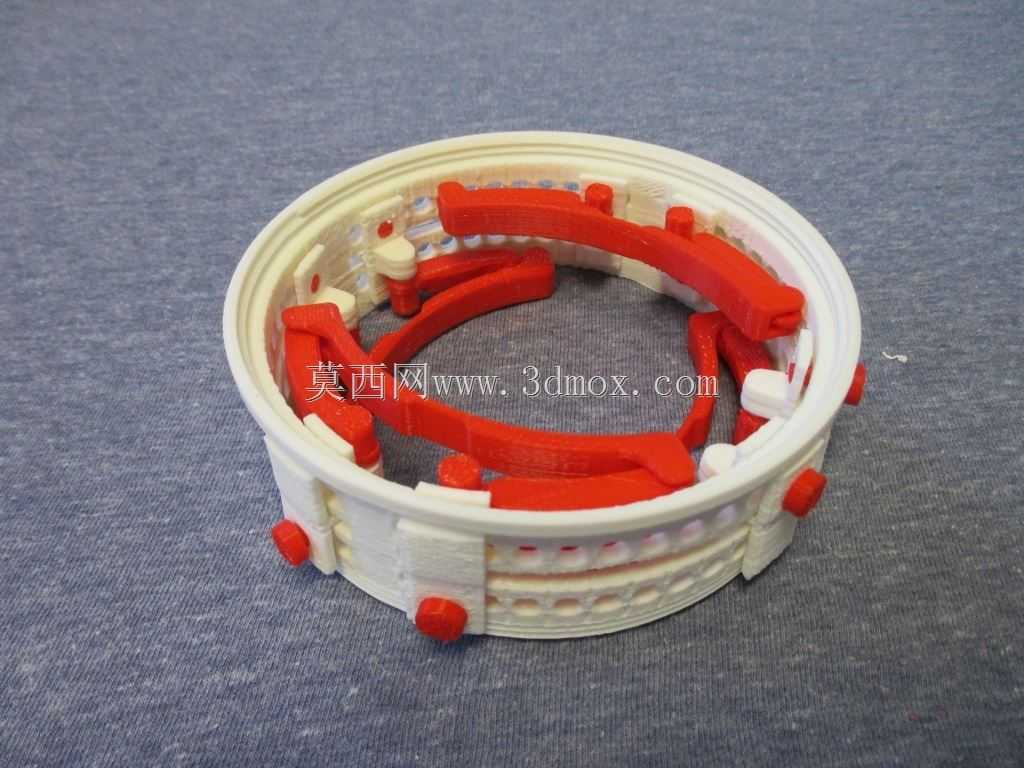

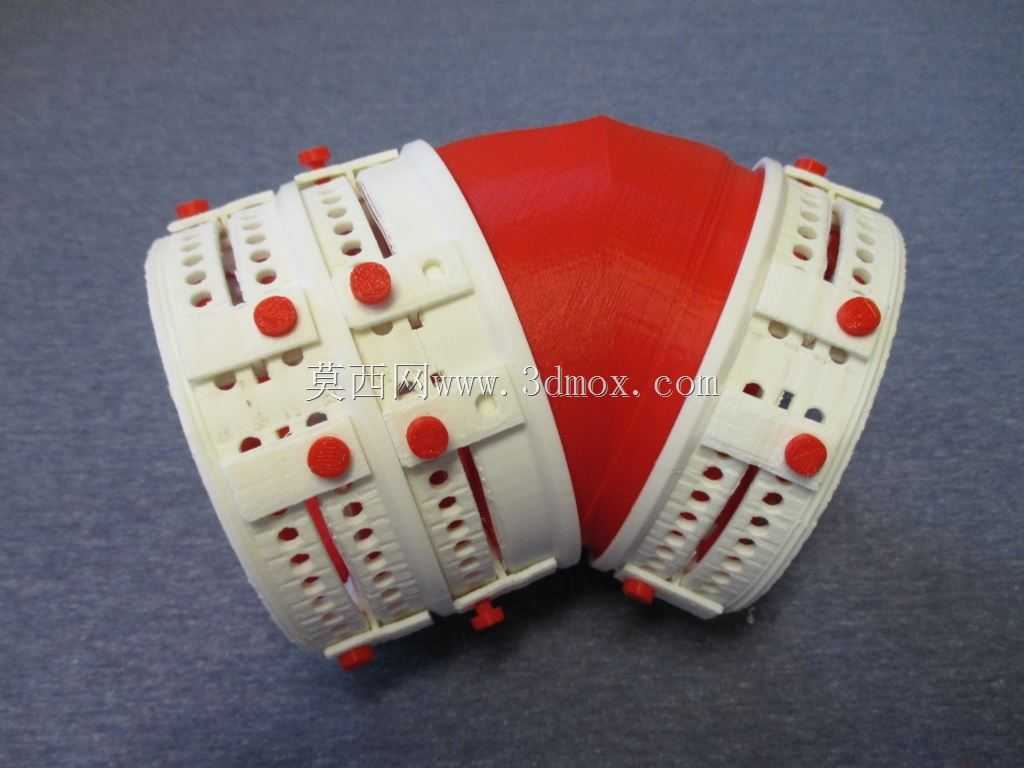

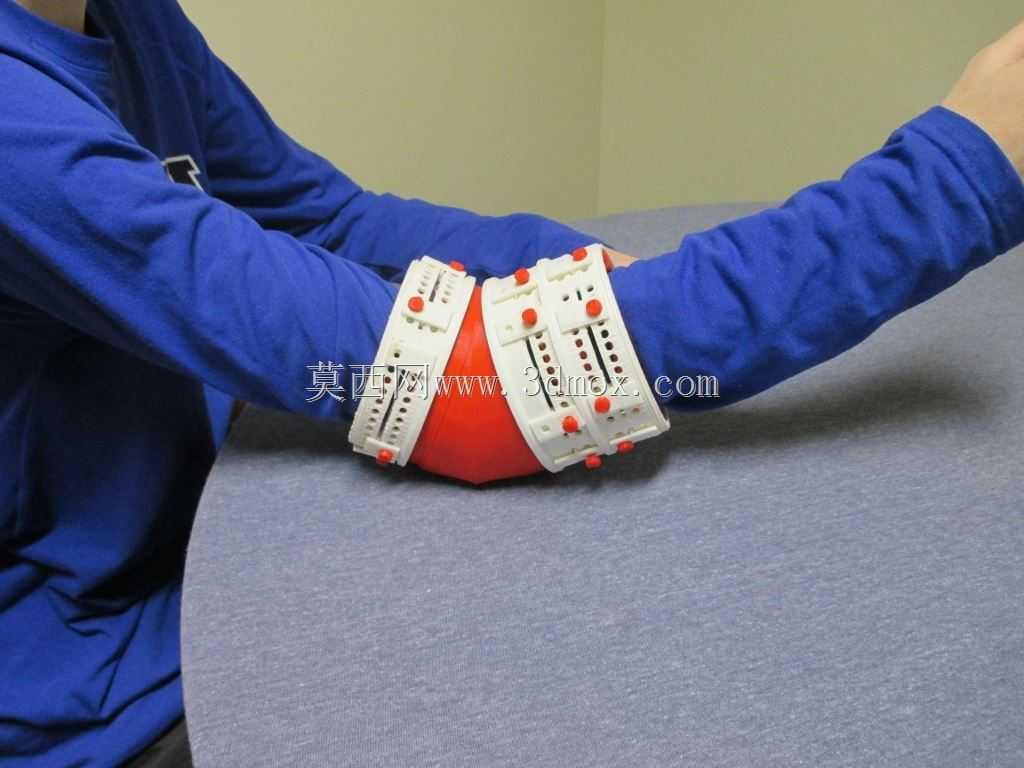

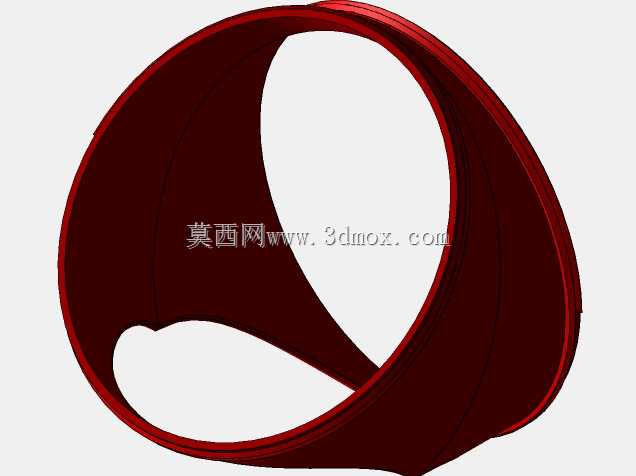

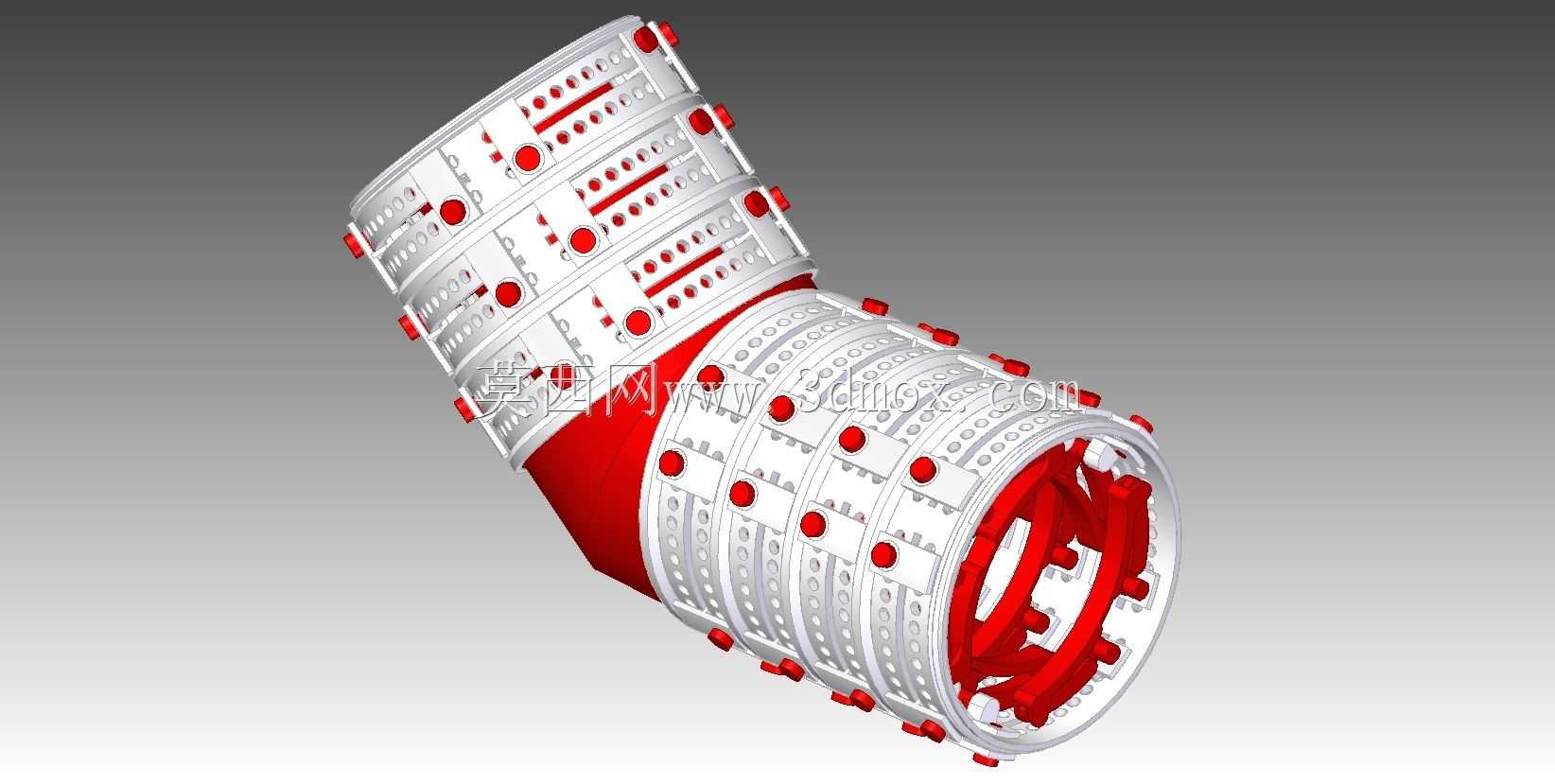

我目前是亨茨维尔阿拉巴马大学的一名学生，我设计了可调节、可重复使用和模块化（手臂）石膏，替代了现代石膏/玻璃纤维石膏。石膏/玻璃纤维铸型是当前解决方案，用于在重大事故或手术后愈合时固定和保持骨骼静止。石膏/玻璃纤维铸件作为目前的解决方案，有许多严重的缺点。石膏/玻璃纤维铸件的缺点cast:- Long 铸型准备/制作时间-需要熟练的医生-为每位患者定制-最初制作后不能调整或修改，如果铸型制作后骨骼移位，这可能导致不恰当的愈合-患者不能清洗或清洁铸型内的皮肤，这可能导致铸型下的皮肤感染或刺激-必须切断铸型，石膏在一次使用后就会被破坏，如果操作不当可能会伤害患者手臂石膏的设计是为了改进目前的石膏/玻璃纤维石膏，它解决了石膏/玻璃纤维石膏周围的许多问题。手臂的优点cast:- Short 铸型准备/制作时间-不需要熟练的医生，任何人都可以很容易地完成，甚至病人自己也可以，它既可调节又模块化，因此适合许多病人；即使患者手臂的总直径太小/太大，手臂石膏也可以按不同的尺寸范围缩放和打印，以便适合任何人（此条目中的手臂石膏的直径范围为7到3 cm；适合大多数年轻人）-可以在骨骼愈合过程中进行调整，以防骨骼移位或最初错位-患者可以清洗和清洁石膏内的皮肤-要移除石膏，只需将其松开并移除-一旦消毒，石膏可重复用于其他患者手臂石膏由3个基本部分组成，模块化环、可调节垫和肘关节。模块化的环构成了铸件的主体，并包含了对衬垫的调整（图中是白色的大环）。模块化环的两端也有螺纹，这使得它可以连接到其他模块化环或弯头接头，以增加总铸件的长度。肘关节可以将两个模块化环以45度角连接在患者肘部周围。最后，模块化环利用FDM打印的能力，创建“就地”组件，因为它打印环内的可移动幻灯片。这节省了装配时间，减少了独特的零件数量。调整垫是模块化环内的红色“C”形件。这些垫子负责调整石膏的内部尺寸和形状，使之适合患者的手臂。为此，每个衬垫的两端都连接到模块化环中的调整滑块上。为了调整铸件的尺寸，滑块沿着模块化环中的槽滑动，这使调整垫向环的中心移动。一旦垫片调整正确，锁销就会穿过滑块插入模块环上的匹配孔中。人手臂上的骨头自然地沿着手臂的长度扭曲；因此，幻灯片可以不对称调整，这将允许调整垫遵循骨骼的自然扭曲。另外，每个患者的手臂都有独特的弯曲度，因此垫子的设计在“C”形中间有一个“弯曲点”。这个弯曲点只是一个薄薄的部分，它允许垫子缠绕在患者的手臂上，以便最适合患者的手臂。调整垫还利用FDM打印机创建“就地”组件的能力，因为它由一个由三部分组成的移动组件组成。臂铸件用ABS塑料在FDM 3D打印机上打印。ABS的使用是因为它远远强于其他常见类型的FDM长丝，如PLA。手臂铸件利用FDM打印机的能力，创建在模块化环和调整垫看到的就地组装。印刷“就地”装配提高了生产和制造效率，因为它减少了唯一零件数量和制造后准备时间。当使用FDM打印机（Makerbot Replicator Mini）创建“就地”组件时，移动部件之间留有0.7mm的间隙（见图）。这个间隙足以使零件在没有支撑的情况下打印，并且仍然保持精度和打印后的移动。在调整垫的设计中，臂铸件还利用了打印机的层厚度属性。调整垫的“弯曲点”设计为1.4mm宽，约为3-4个水平层宽。这是薄到足以使ABS塑料既坚固又灵活。调整垫的其余部分为3.4mm宽，完全不弯曲，而是保持刚性，以防止患者的骨骼移动，手臂石膏的视频是可用的here:- The 患者手臂石膏：watch?v=plvG4D_OTr0- 手臂铸造适合不同形状：https://youtu.be/BR-yP8On2TM- 多节臂铸件组件：https://youtu.be/d2M21zmt87U- 装配手臂铸件所需的3D打印零件：https://youtu.be/T6NEVsAHypYInformation，图片和视频也可以在我的工程网站上找到：https://goo.gl/7KY0Ss_你知道吗
