小型休闲作业交通艇三维设计作品

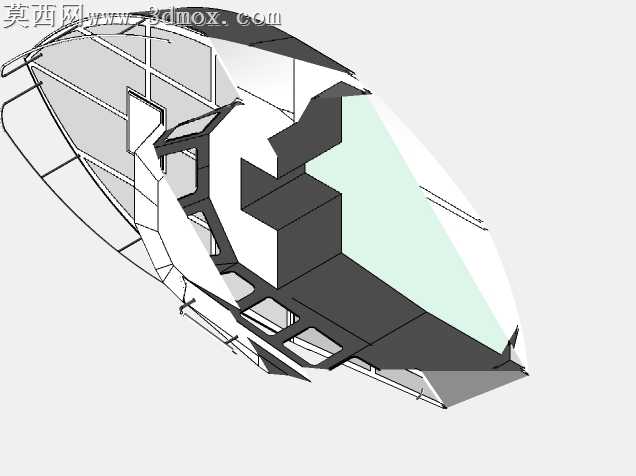

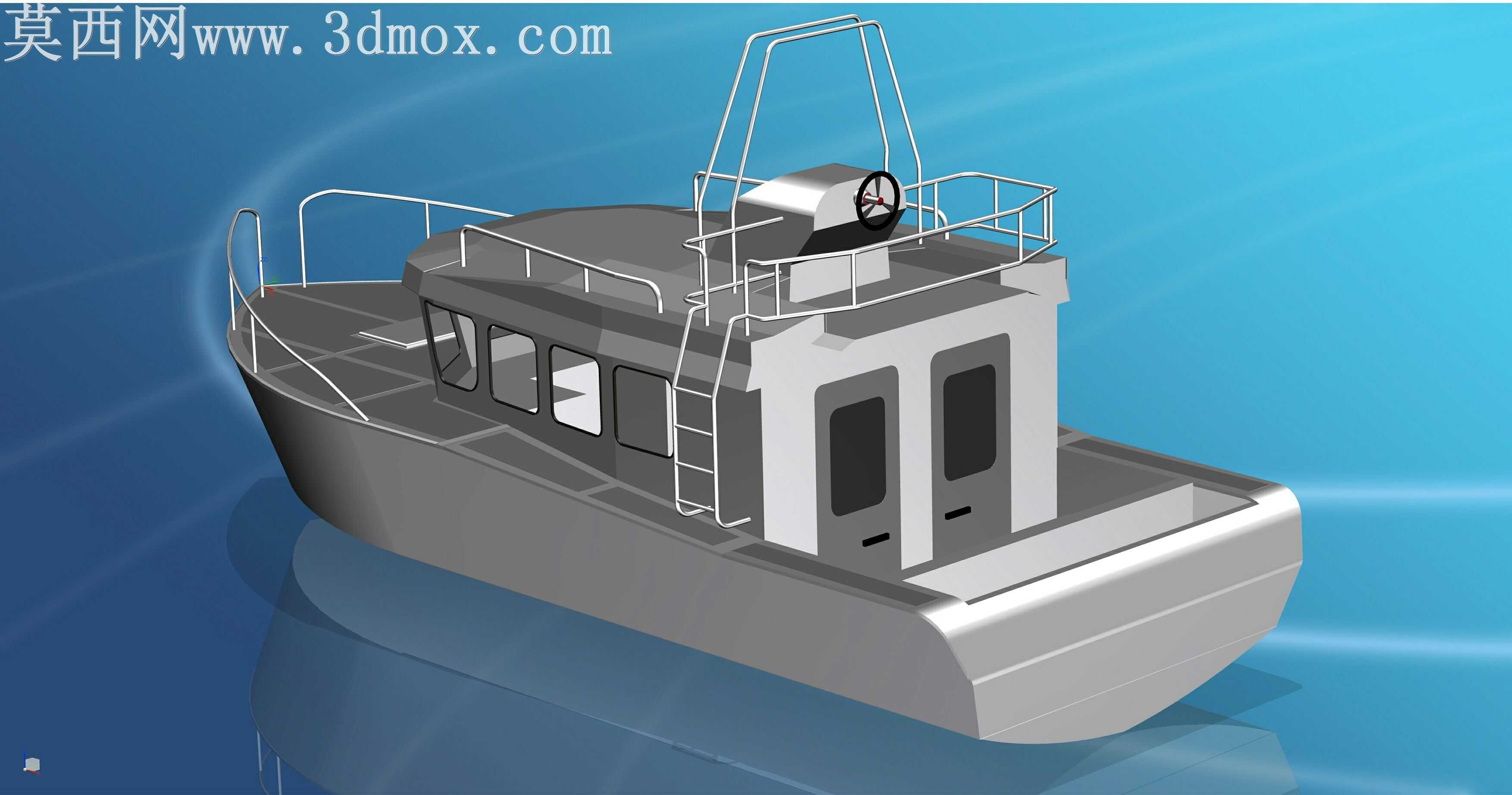

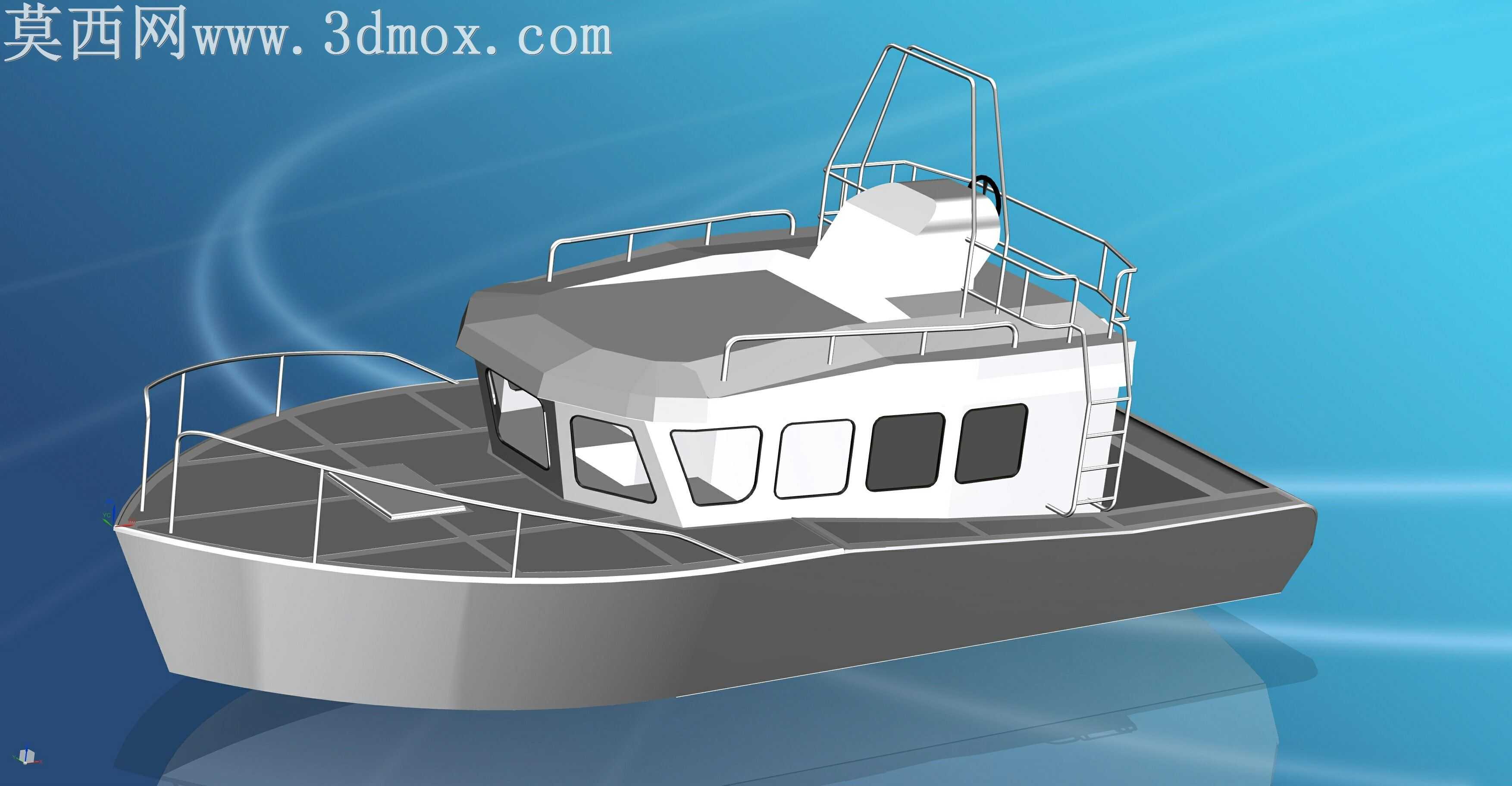

本作品为小型多功能作业休闲艇的三维设计成果，建模阶段在CATIA软件中完成全流程表面处理工作，依托CATIA强大的曲面建模能力，精准还原船舶的流线型外轮廓特征：首先从船体型线入手，搭建主船体的曲面框架，依次完成船首破浪弧面、船身侧舷平直段、船尾收窄结构的曲面拟合，保证船体曲面的光顺连续性，避免出现曲面褶皱、曲率突变的问题，为后续结构设计打下基础。上层建筑部分按照实船功能分区进行建模，前部驾驶舱设置多扇观察舷窗，窗框与玻璃的装配间隙、窗体开合结构都做了精细化还原，舱室顶部设置独立的设备安装基座，可适配导航、通讯等船用设备的搭载需求；甲板区域按照通行安全要求设计了环绕式金属护栏，护栏的立杆间距、横杆层数都符合小型船舶的安全规范，船尾位置设置了登船爬梯，爬梯的踏步间距、扶手结构都做了1:1比例还原，兼顾实用性与结构合理性。船体主体采用分色材质设计，船身下部为银灰色金属质感材质，模拟铝合金船体的喷砂氧化效果，上层建筑舱室为白色哑光工程塑料质感材质，甲板区域为深灰色防滑纹理材质，还原船舶甲板的防滑铺装效果，护栏、爬梯等金属构件采用亮面不锈钢材质，突出金属构件的反光质感。渲染阶段在NX-CAD软件中完成，通过搭建水面反射环境，调整环境光与补光参数，模拟船舶在开阔水面的光照效果，让船体各部分的材质质感得到充分展现，同时通过光影层次突出船体的结构转折关系，清晰呈现驾驶舱、甲板、护栏、爬梯各部件的装配位置与结构关系。整体设计兼顾小型船舶的近海作业功能与休闲出行属性，结构布局紧凑合理，各功能部件的位置排布符合船舶使用的人机工程要求，曲面造型流畅自然，既保证了船舶航行所需的水动力外形基础，也还原了实船的外观细节特征，可用于船舶设计方案展示、结构教学演示等场景。
