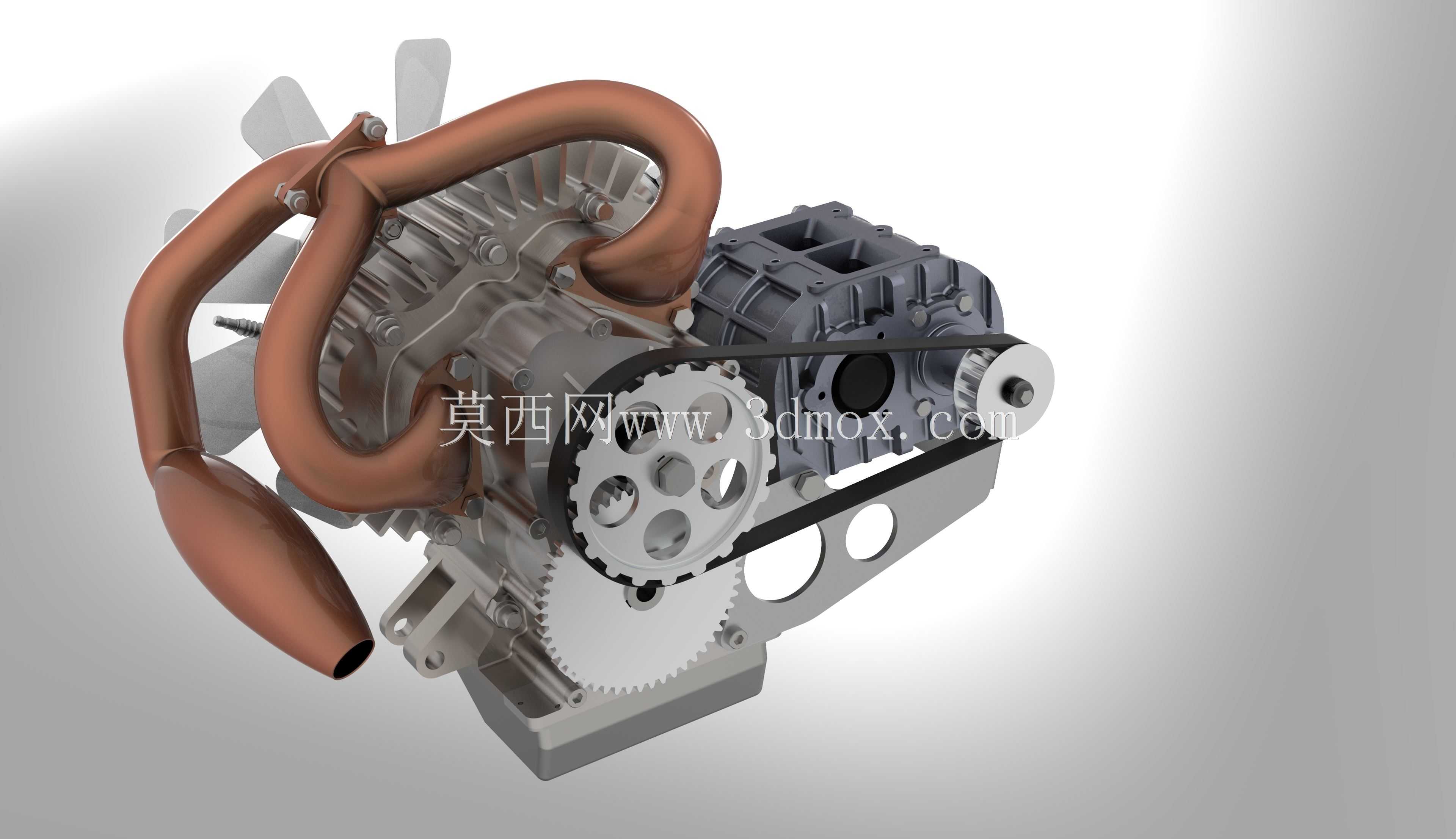

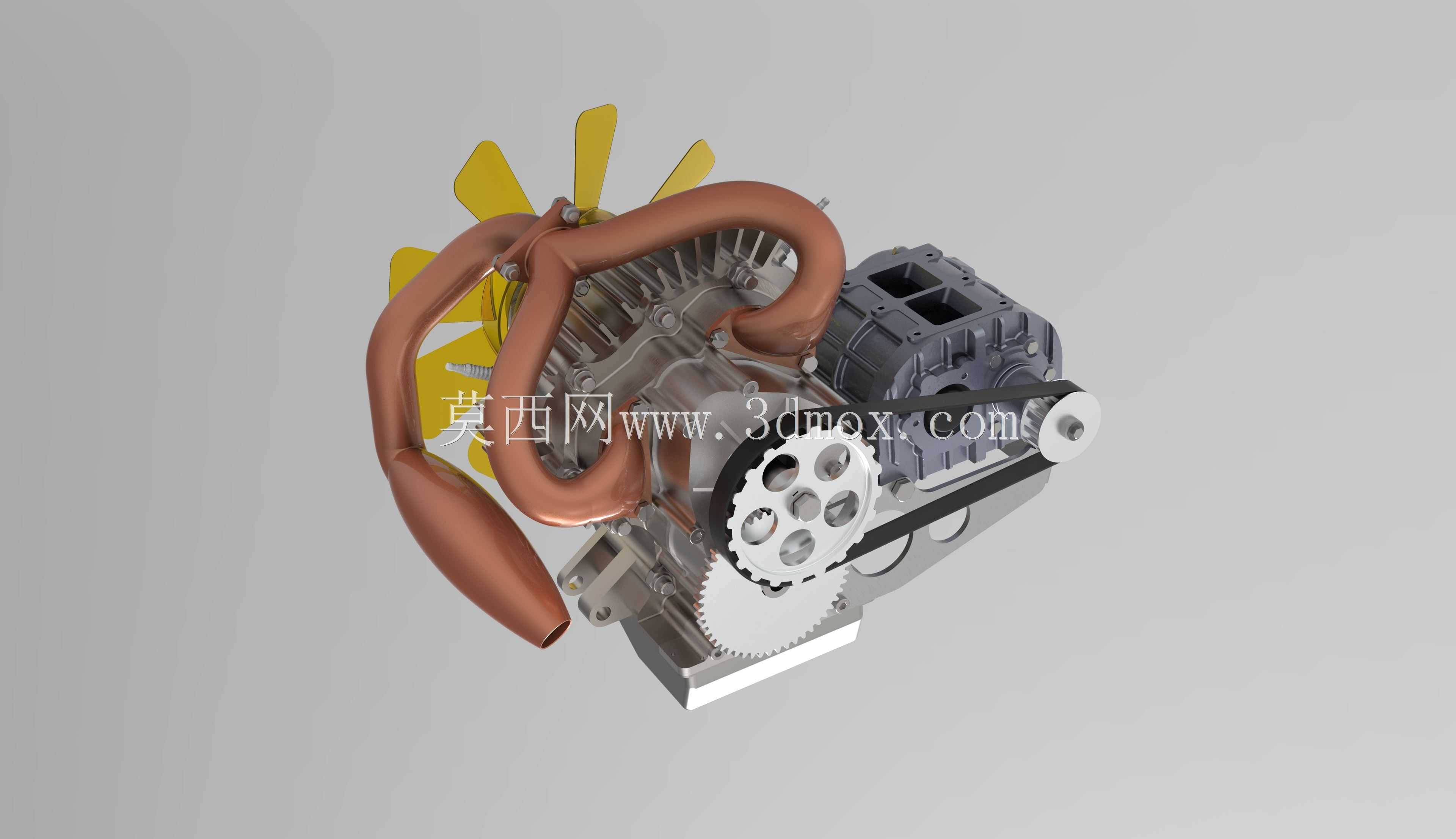

带冷却风扇与排气歧管的二冲程动力装置

这款动力装置的结构设计围绕小型动力输出场景的紧凑性需求展开，整体布局将缸体散热鳍片、冷却风扇、排气通路整合在极小的安装空间内，适配小型通用动力、便携作业设备、轻型载具的动力舱安装边界。从实际应用场景来看，这类二冲程结构的动力单元常被用于小型园林作业机具、便携发电设备、轻型越野载具、航模及小型水上动力设备中，这类场景普遍要求动力单元自重轻、升功率高、结构简单易维护，不需要复杂的配气机构即可完成做功循环，在高转速工况下能快速输出峰值扭矩，匹配作业时的瞬时动力需求。

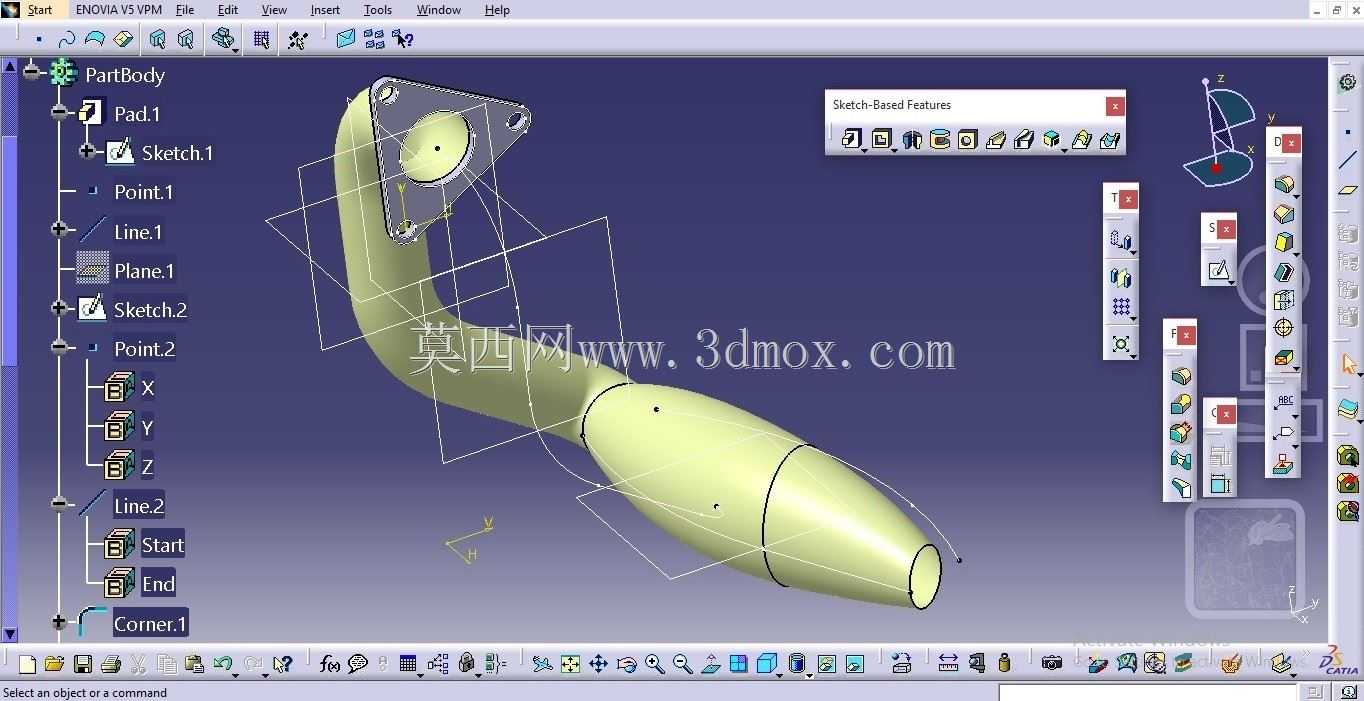

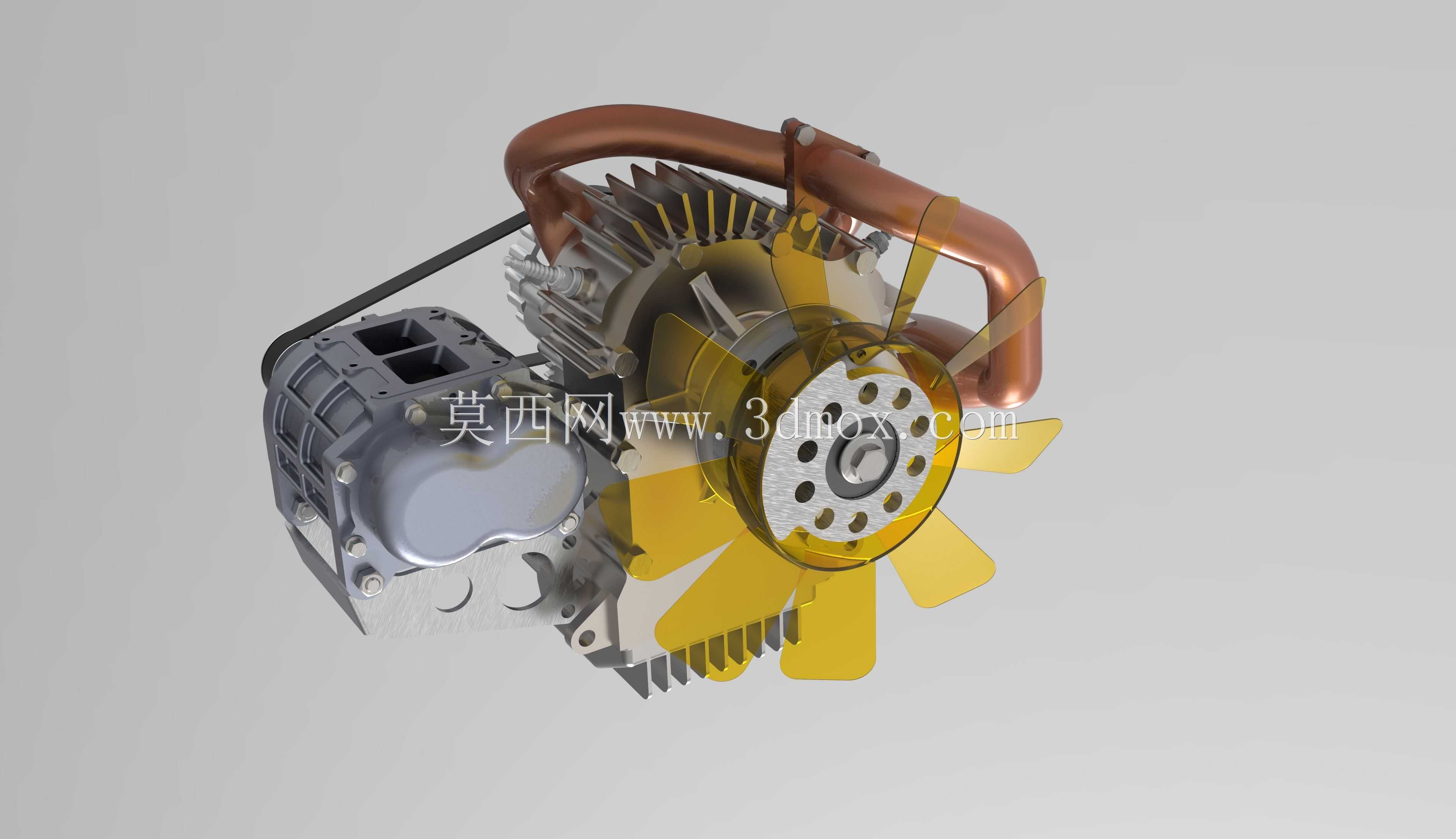

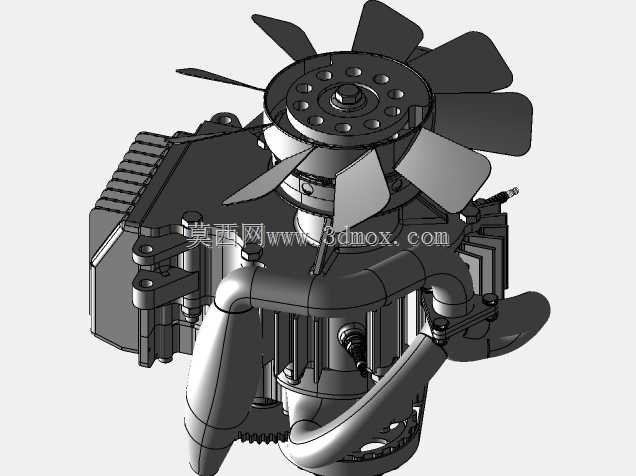

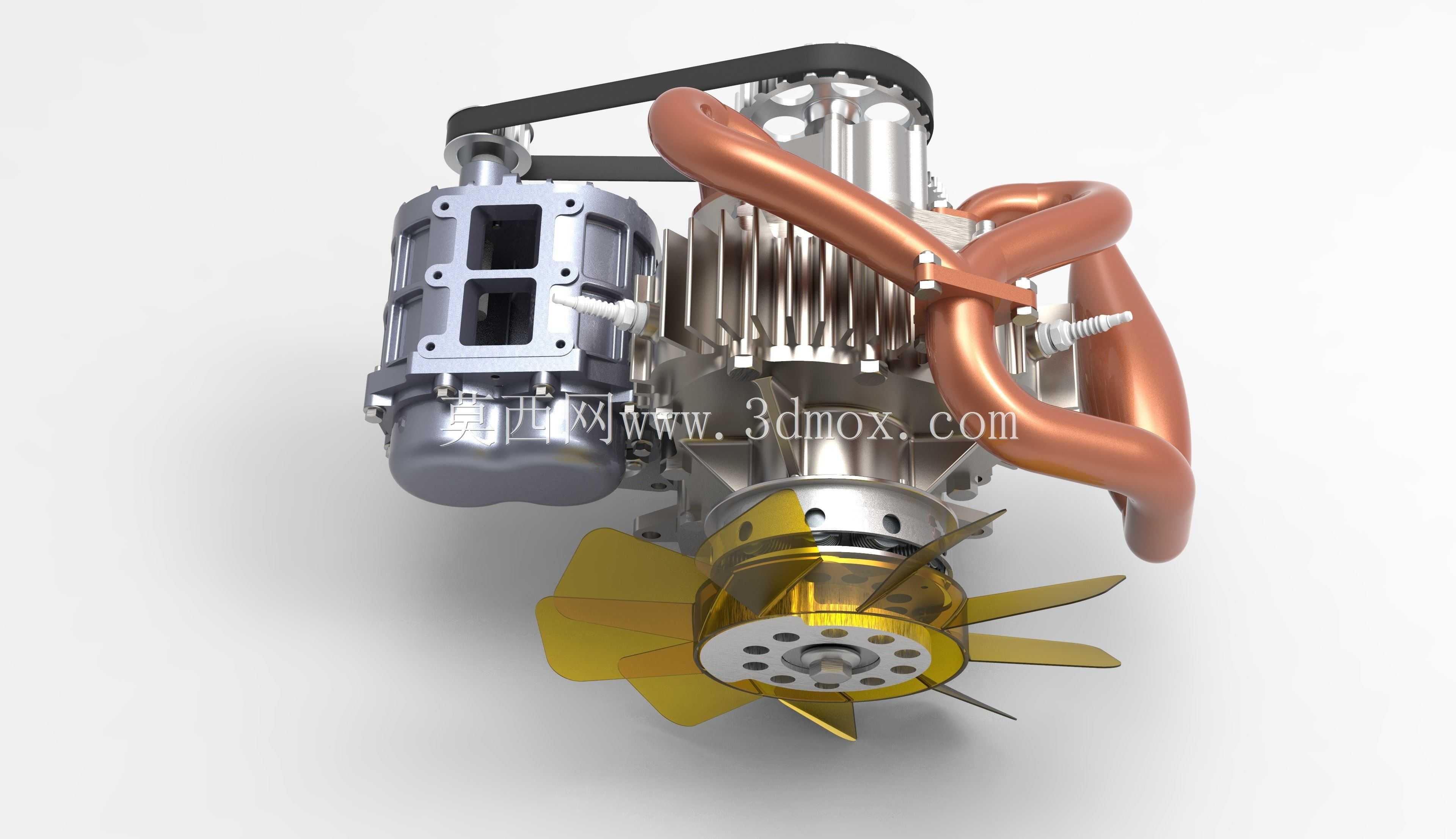

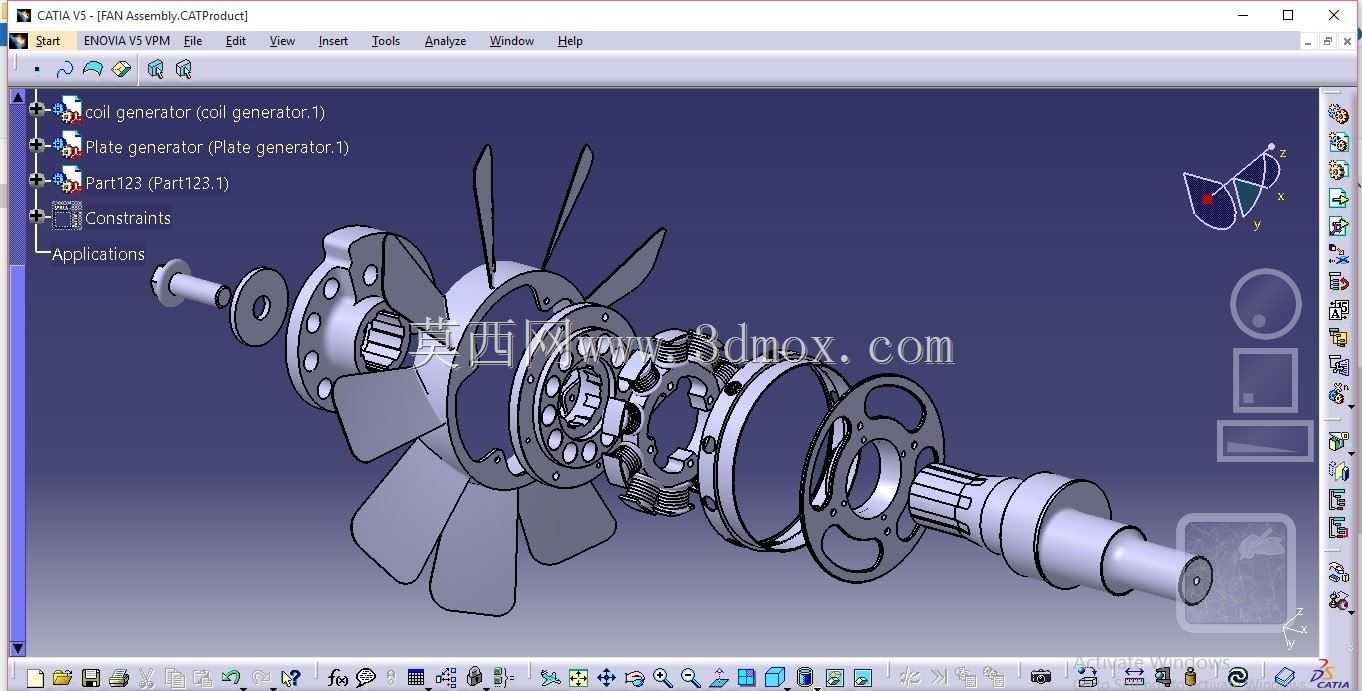

设计层面上，该结构将冷却风扇直接布置在动力输出端的轴系上，省去了额外的冷却驱动结构，曲轴转动时直接带动风扇叶片产生定向气流，气流顺着缸体外部的散热鳍片间隙流过，直接带走缸体燃烧做功产生的热量，这种风冷结构不需要布置复杂的冷却水道、水泵与散热器，大幅降低了整体结构重量与故障点，适配无持续大负载、间歇高转速作业的使用场景。排气歧管采用大曲率弯管结构，管路走向避开了冷却风扇的气流通道，同时弯曲的管路形态可以在一定程度上利用排气脉动效应提升扫气效率，帮助缸内废气更彻底排出，提升新鲜混合气的填充效率。缸体侧面的进气接口采用法兰式安装结构，安装面预留了标准化的螺栓孔位，可以直接匹配膜片式化油器或者进气阀组件，安装边界清晰，不需要额外设计转接结构即可完成进气系统的装配。

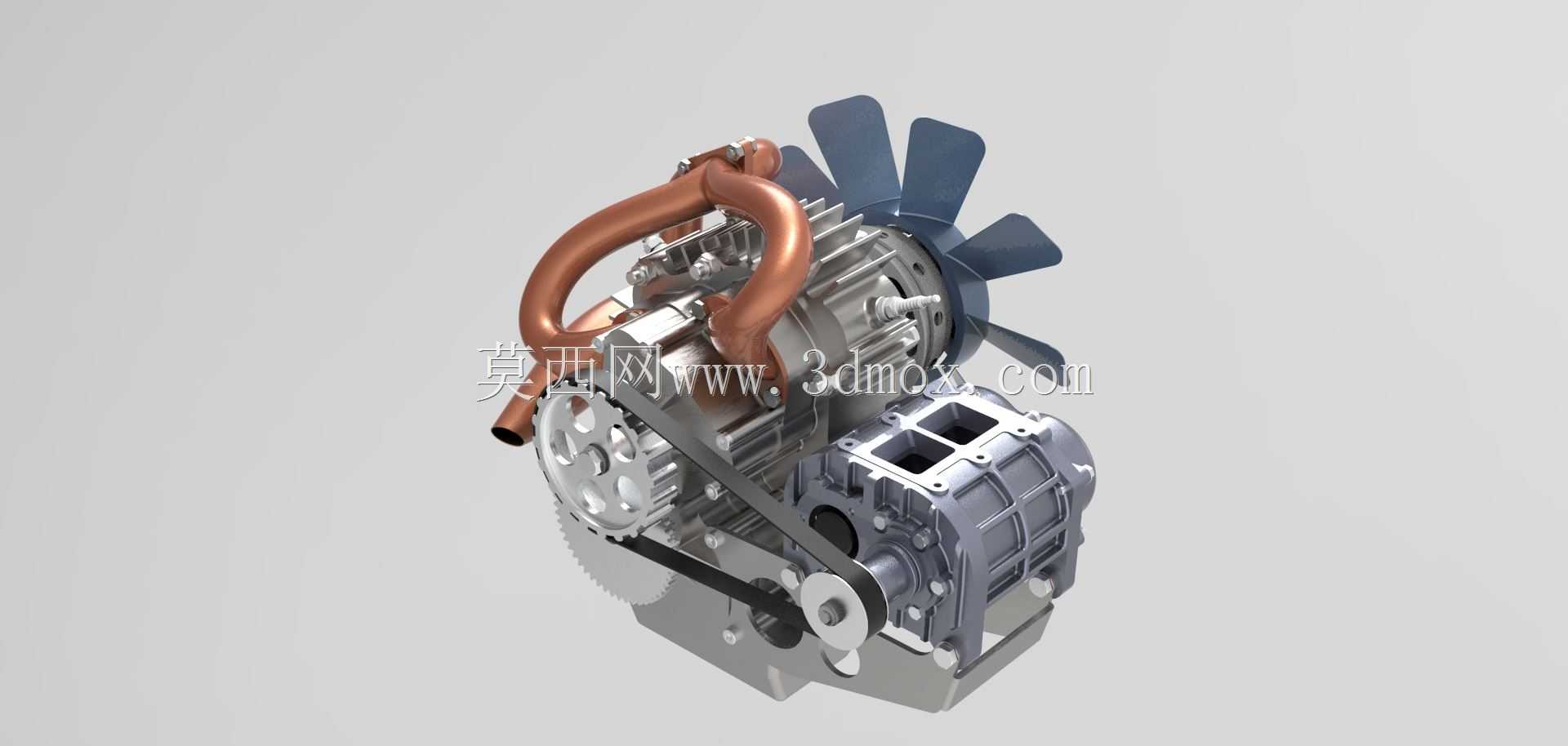

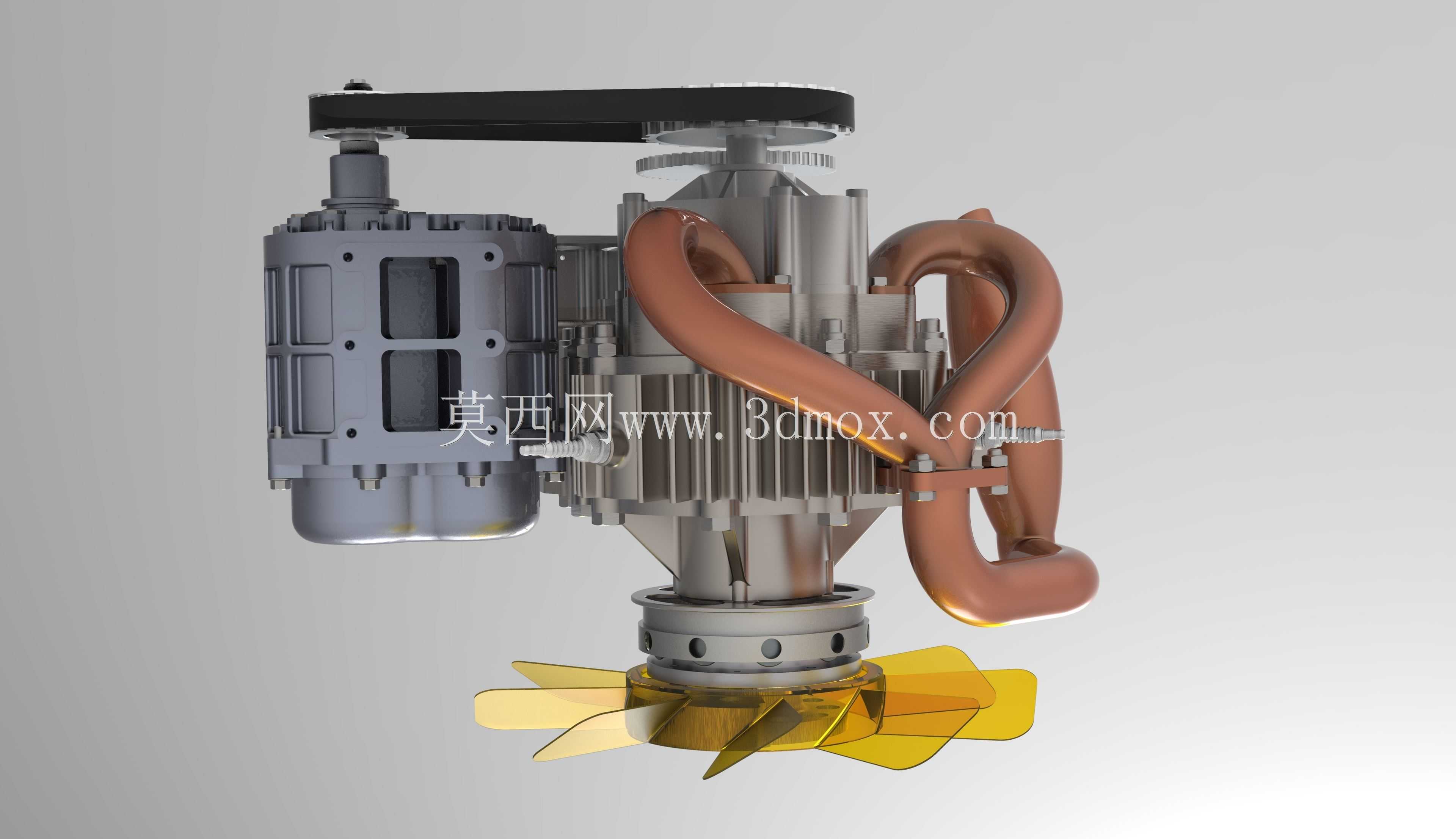

从安装适配角度来看，该动力单元的核心安装基准集中在缸体下部的曲轴箱位置，预留的安装点位可以适配不同角度的机架固定需求，上部的传动带轮结构可以直接输出动力连接负载端，不需要额外加装复杂的减速转接结构即可满足多数小型设备的动力输入转速要求。整体结构没有冗余的外置部件，所有管路与结构件都围绕缸体核心布置，横向与纵向的安装尺寸都控制在紧凑范围内，能够嵌入空间狭小的动力舱内，同时外露的散热结构也不会因为周边部件的遮挡影响冷却气流的流通，在长时间高转速作业时能维持稳定的工作温度，避免缸体过热导致的动力衰减与部件磨损。结构上的密封面都采用了平面法兰配合密封垫的设计，日常维护时拆解与重装都不需要特殊工装，适合户外作业场景下的快速检修需求。
