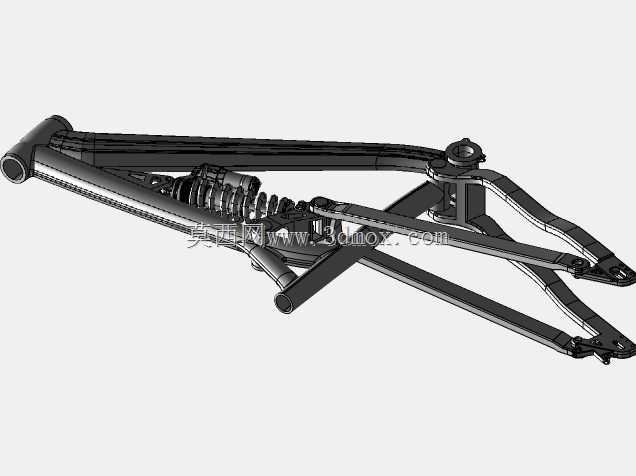

山地自行车后悬架减震结构设计

这套结构主要应用于山地自行车、全地形越野自行车的后轮承载与减震场景，是软尾自行车的核心承载部件，直接决定非铺装路面骑行时的滤震表现、车架刚性与骑行操控稳定性。在实际使用场景中，该结构承担骑行过程中后轮传递的路面冲击载荷，将颠簸路面产生的垂直、侧向冲击力通过多连杆结构传递至减震器，通过阻尼元件耗散冲击能量，避免刚性车架直接将震动传递至骑行者，大幅降低长距离越野骑行的疲劳感，同时避免轮组受硬冲击出现跳轮、打滑问题，提升复杂路况下的轮胎抓地力与骑行安全性。从功能特性来看，该结构采用多连杆式悬架布局，通过多组铰接转点将后轮安装座与主车架连接，既保留了后轮相对于主车架的上下跳动行程，又通过连杆的几何约束限制后轮的非必要横向、纵向位移，保证踩踏发力时的车架刚性，避免减震器在踩踏过程中出现多余的泄力动作，兼顾越野滤震性能与平路踩踏效率。减震器组件集成螺旋弹簧与阻尼阀结构，可根据骑行者体重、骑行路况调整弹簧预压与阻尼回弹速度，适配不同强度的越野骑行需求。设计过程中，工程师首先结合自行车后轮的跳动行程需求确定各连杆的长度与铰接点位置，通过运动学仿真模拟后轮在全行程跳动过程中的轨迹变化，避免减震压缩过程中出现后轮蹭车架、链条拉扯变速系统的问题，同时优化转点位置实现抗踩踏下沉的几何特性，减少平路踩踏时的悬架无用做功。结构的安装边界完全适配标准山地自行车的车架接口，前端转点可对接自行车主车架的五通附近安装位，后端叉爪位置适配标准快拆或桶轴轮组安装尺寸，减震器上下安装孔位匹配主流自行车后减震的标准安装距，可直接替换同规格的市售减震组件，各铰接转点处预留轴承安装位，可压入标准深沟球轴承降低转动摩擦，保证悬架动作的顺滑度，整体结构的横向宽度控制在自行车后叉的标准安全间隙范围内，不会与牙盘、飞轮、变速导轮等传动部件产生运动干涉，各连杆采用等强度管型设计，在保证冲击承载能力的前提下尽可能降低结构自重，兼顾强度与轻量化需求。
