4mm双头内六角便携批头转接支架

　　日常户外骑行、设备维保、小型机电拆装场景里，经常遇到需要携带多规格内六角批头却无处收纳、转接部件易丢失的问题，这款4mm规格的双头内六角批头转接支架，正是针对这类零散紧固工具的集成收纳与快速转接需求设计的结构件。从实际使用场景出发，该部件主要适配标准4mm六角柄批头，一端的内六角沉孔可直接卡入对应规格批头，另一端的双环铰接结构既可以穿入挂绳实现随身挂载，也能配合快挂扣固定在工具包织带、腰带挂点上，解决零散小工具携带时易滚落、收纳时难快速取用的痛点。

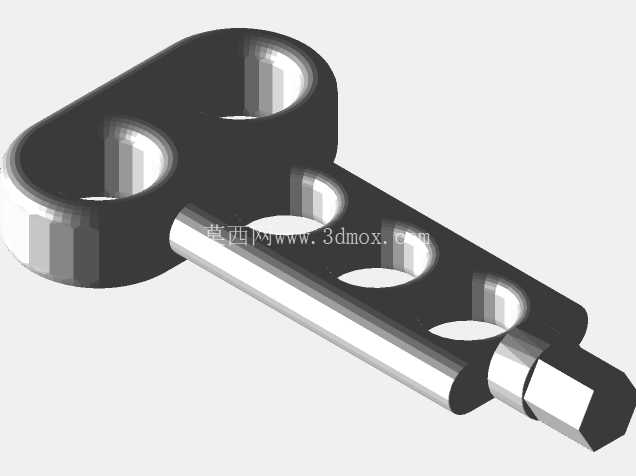

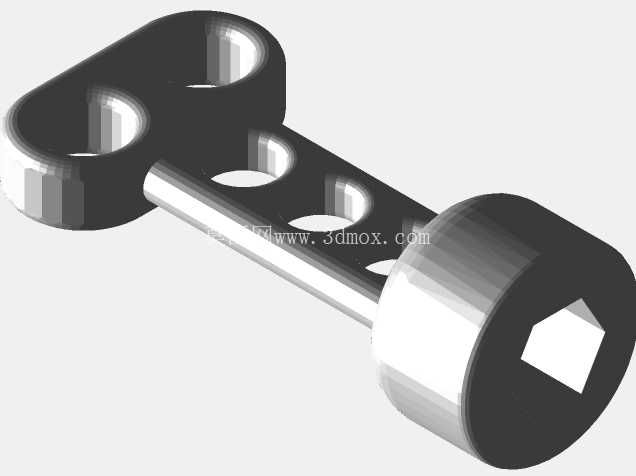

　　结构设计上，主体采用长条形镂空梁结构，并非实心杆件，这一设计并非单纯为了减重，而是在保证纵向抗扭强度的前提下，减少材料冗余，同时镂空区域可作为临时的批头插接位，应急时可临时插放1-2支备用小规格批头，拓展临时收纳能力。端部的内六角孔采用等壁厚沉孔设计，孔口做了0.2mm的倒角导向，批头插入时无需精准对位即可顺滑卡入，孔壁与批头的配合间隙控制在0.03mm以内，既保证批头不会在使用时松旷脱落，又能在更换批头时轻松拔出，不会出现卡滞抱死的情况。另一端的双铰接环采用同轴等径设计，环孔内径适配常规的快挂销轴与伞绳直径，两个环孔的同轴度公差控制在0.05mm以内，穿入挂接件时不会出现别卡问题，环的外侧做了圆弧过渡，没有尖锐棱角，挂载在衣物或工具包上时不会勾刮面料。安装边界方面，该部件整体长度控制在65mm以内，最大外径不超过16mm，整体轮廓小巧，放入牛仔裤口袋、工具包侧袋都不会占用过多空间，铰接环的厚度为3mm，可适配市面上绝大多数常规尺寸的快挂扣、登山扣，不需要额外定制转接挂具。

　　从受力角度考量，主体梁的截面采用工字形加强结构，在施加最大25N·m的扭转力矩时，梁体的形变位移量不超过0.1mm，完全满足日常手动紧固作业的强度需求，不会因为用力拧动螺丝出现梁体弯折、铰接环断裂的问题。批头安装端的圆柱外壁做了滚花防滑处理吗？不，实际设计中是做了等距的环形防滑槽，手部捏持转动时，即使手上沾有机油、汗液，也能提供足够的摩擦力，不会出现打滑脱手的情况。双环端与主体梁的衔接处做了R2的圆角过渡，避免应力集中，在反复挂载、受力的情况下，衔接位置不会出现应力断裂的隐患。

　　实际使用中，该部件既可以作为单独的批头转接手柄，配合短批头完成狭小空间的螺丝拆装作业，也可以作为批头收纳挂载件，将常用的4mm内六角批头固定在支架上，避免零散批头在工具包内混杂，需要取用的时候翻找浪费时间。不同于市面上常见的塑料批头支架，该结构采用金属材质一体成型，抗摔、抗挤压能力更强，即使从1.5米高度跌落到水泥地面，也不会出现开裂、变形的问题，适合户外作业、野外维保这类工况相对复杂的场景使用。结构建模过程中，所有配合面的公差都按照五金工具的通用配合标准设定，内六角孔的尺寸精度满足批头的互换性要求，只要是标准4mm六角柄的批头，都可以顺畅安装使用，不存在适配某一特定品牌批头的局限性。主体梁上的镂空孔位除了减重和临时插放批头外，还可以在需要时穿入销杆，作为加力杆的插接位，当遇到扭矩较大的紧固作业时，可将细杆穿入镂空孔，延长力臂，轻松拧动较紧的螺丝，这一细节设计拓展了部件的使用场景，不局限于单纯的挂载和转接功能。端部的内六角孔深度为8mm，足够容纳批头的插入深度，保证批头插入后受力均匀，不会因为插入深度过浅导致批头歪斜、拧花螺丝内角的问题，孔底做了平面处理，批头插入后可与孔底完全贴合，受力时不会出现批头倾斜的情况。
