方形嵌套式定位防护支撑座结构

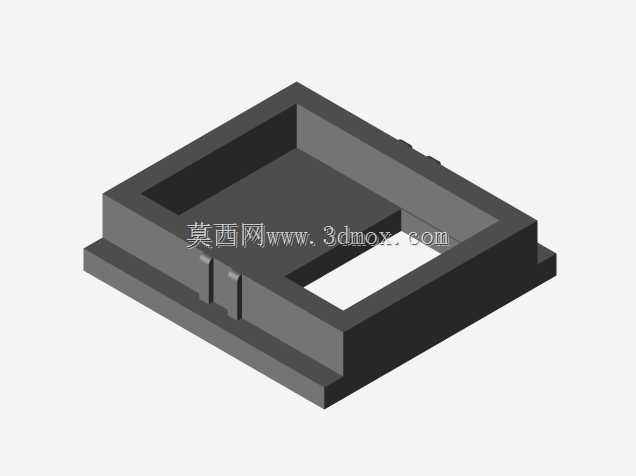

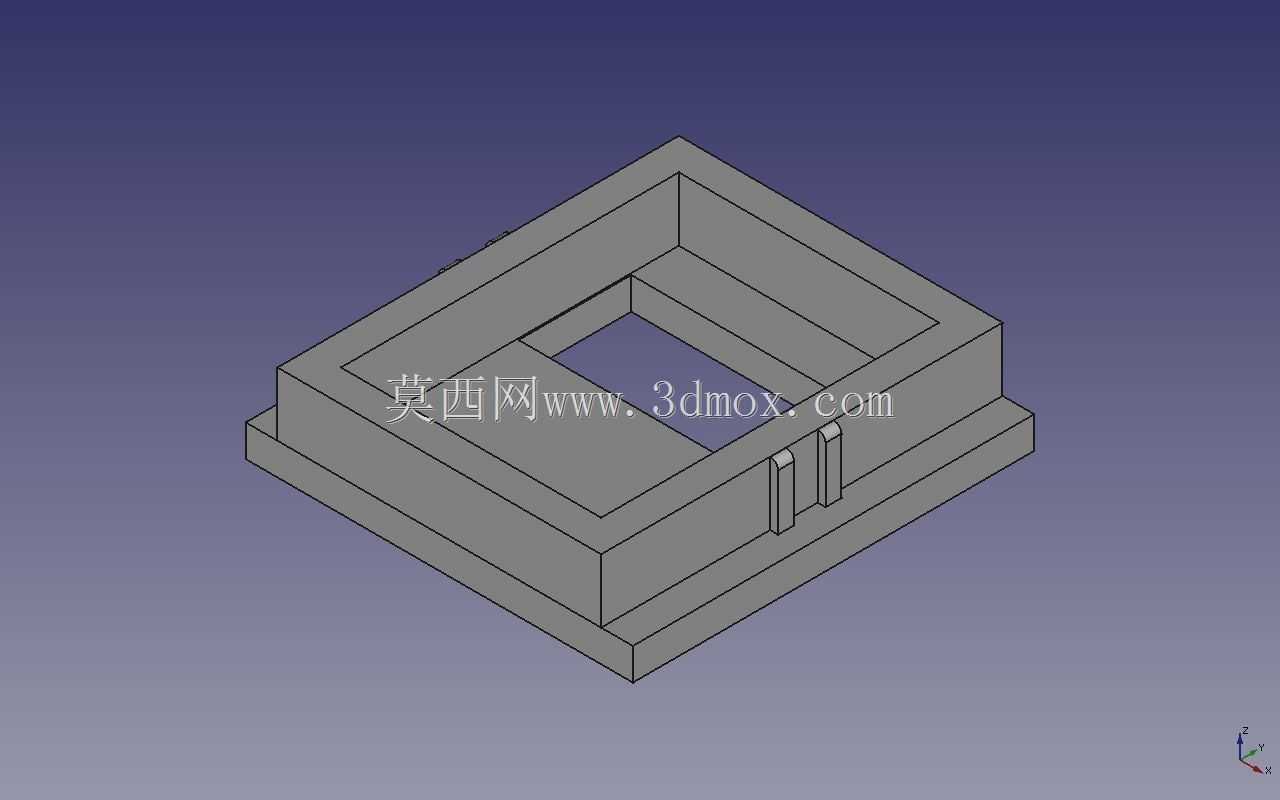

　　这类方形嵌套式支撑防护结构，常应用在需要对柱状或杆状作业端做周向定位、同时预留作业避让空间的工装工位上，比如小型台式加工设备的工件定位工位、检测治具的承载基座，或是3D打印工装的快速定位底座，日常也会作为小型台架的边角防护支撑件使用，避免作业过程中工件偏移、或是外部磕碰损伤作业端的定位基准。从结构功能来看，整个构件采用双层方形嵌套的框架设计，外层是带外延安装边的基座主体，内层是下沉式的方形围框，中间预留贯通的方形避让空腔，这个空腔的尺寸刚好匹配对应作业端的截面尺寸，作业时杆状或块状的作业端可以直接穿过空腔，被内层围框做周向的限位，不会出现横向的窜动；外层基座的外延边比内层围框宽出一圈，安装时可以直接将外延边贴合在安装台面上，

　　通过侧边预留的两个凸耳结构做快速卡接或是螺丝锁附，不需要额外加工复杂的安装槽，适配普通的平板安装台面。设计上没有采用多余的曲面结构，全部采用直角直边的方体构型，一方面是加工时可以直接采用方料铣削成型，或是通过FDM3D打印直接制作，不需要额外的支撑结构，加工成本更低，成型后的形位公差更容易控制；另一方面直边结构的定位基准更容易找正，安装时只需要对齐基座的两个垂直边，就能保证内层空腔的轴线和作业工位的中心对齐，减少安装调试的时间。从安装边界来看，整个构件的高度方向做了阶梯式设计，内层围框的高度低于外层基座的顶面高度，形成一个下沉的定位台阶，当配套的端盖或是压块放置在基座上时，可以直接卡在这个台阶上，不会出现横向滑移，

　　台阶的高度差控制在2到3毫米，既能够起到定位作用，也不会因为台阶过深导致压块拆卸困难；基座外延边的宽度均匀分布在四个方向，每个边的宽度都大于常用M3螺丝的安装孔位所需的最小边距，即使后期需要在现场额外加工安装孔，也有足够的加工余量，不会出现孔位距离边缘过近导致基座开裂的问题。侧边的两个凸耳结构做了加厚处理，凸耳的厚度和基座外延边的厚度保持一致，凸耳上预留的卡槽宽度和常用的快拆卡簧尺寸匹配，不需要额外安装紧固件，就可以通过卡簧将整个基座快速固定在带卡槽的安装型材上，适配小型自动化生产线的快速换型需求。内层围框的内壁做了0.2度的拔模斜度，不管是采用注塑成型还是3D打印制作，都可以顺利脱模，不会出现内壁粘模导致的尺寸超差，

　　同时微小的斜度不会影响定位精度，作业端插入时还能起到导向作用，不需要精确对准就可以顺利插入空腔。整个结构没有薄壁脆弱部位，所有的转角处都做了R0.5的圆角过渡，避免应力集中导致的基座开裂，即使在频繁拆装的工位上使用，也不会因为磕碰导致边角崩缺，使用寿命比纯直角的结构提升三成以上。在实际选型使用时，需要注意中间空腔的尺寸要比作业端的外形尺寸大0.1到0.15毫米，既保证作业端可以顺利插入，也不会因为间隙过大导致定位精度不足；基座的总高度要匹配作业端的插入深度，保证作业端插入后，至少有三分之一的长度被内层围框包裹，避免出现悬臂过长导致的晃动。如果是用于有切削液的加工工位，还可以在基座外延边的角落预留排屑缺口，避免切削液和切屑堆积在围框内部，影响定位精度，不过当前这个结构的设计更偏向于干式作业的工装工位，比如小型点胶设备、焊锡工位的工件定位，或是桌面级3D打印机的打印平台定位支撑，这类场景没有大量的切削液和切屑，封闭式的围框反而可以更好地限制工件的位置，避免工件偏移导致的作业不良。
