户外遮阳伞支撑连接套筒结构件

　　这款柱形套筒类结构件，主要应用于户外休闲场景的遮阳伞支撑系统中，作为伞杆与底部基座之间的核心连接承载部件，承担着伞杆定位、载荷传递、安装限位的核心作用。在户外遮阳设施的实际使用场景里，这类套筒需要同时应对垂直方向的伞体自重载荷、横向的风载荷冲击，以及长期户外使用带来的环境侵蚀，因此结构设计上需要兼顾承载强度、安装便捷性与定位可靠性。

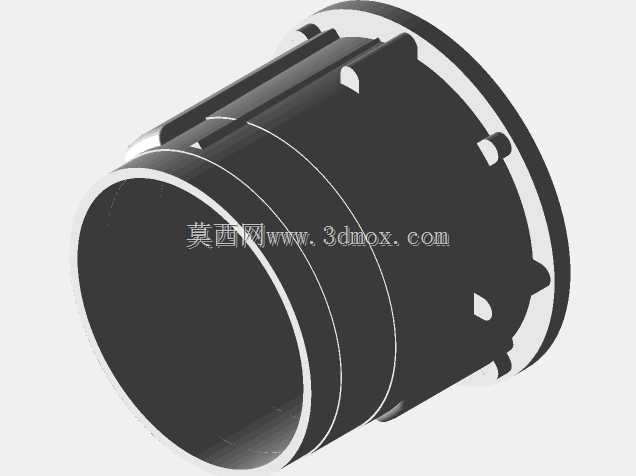

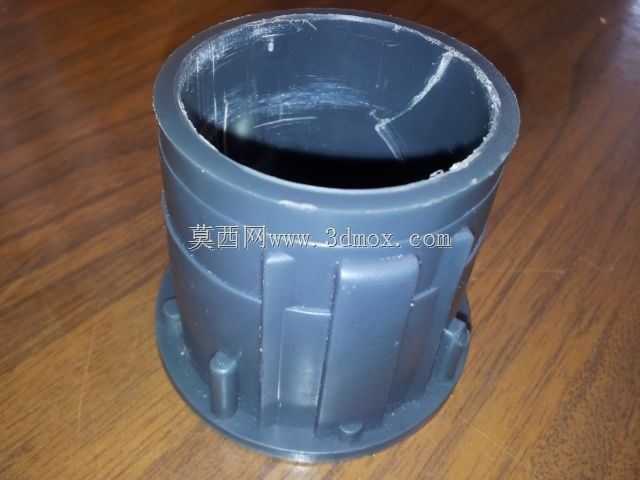

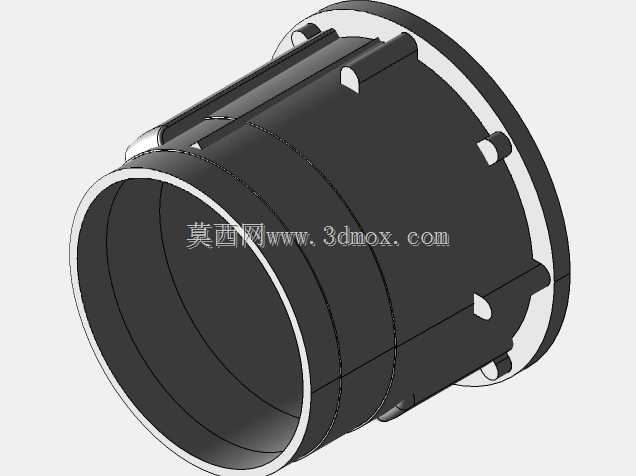

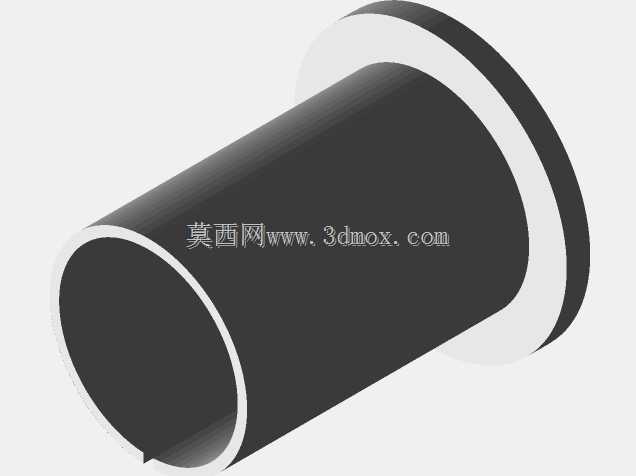

　　从结构功能来看，该零件整体采用带法兰底座的中空柱形设计，中空内腔用于穿入遮阳伞的主伞杆，内壁预留的均匀间隙可适配对应直径的伞杆插入，同时避免装配时出现卡滞。柱身外侧均匀分布的凸起定位筋，一方面可以增强套筒自身的结构刚度，减少薄壁柱体受径向力时的形变风险，另一方面可与外部的锁紧机构配合，实现伞杆插入后的周向限位，防止伞杆受风力作用出现转动偏移。底部的法兰盘上预留了多个安装固定孔，可通过紧固件将整个套筒牢固锁定在水泥基座、金属支架或者户外桌面的预留安装位上，法兰与柱身衔接处做了圆弧过渡处理，能够有效降低应力集中，避免长期受载时衔接位置出现开裂失效。

　　设计过程中，首先围绕实际使用的载荷边界做了结构校核：常规户外遮阳伞的伞面展开面积在2-3平方米区间，遭遇6级横向风时，伞杆根部传递到套筒的弯矩载荷可达到数十牛米，因此柱身的壁厚选取、法兰的厚度设计都经过了受力验算，在满足强度要求的前提下尽可能控制零件重量，减少材料消耗。柱身外侧的定位凸块采用对称分布设计，既可以适配通用的旋钮式锁紧结构，也能兼容插销式的快速锁定方案，提升零件的场景适配性。内腔的尺寸公差按照间隙配合的要求设定，既保证伞杆可以顺畅插入，又不会因为间隙过大导致伞杆安装后出现晃动，影响遮阳伞的使用稳定性。

　　安装边界方面，该套筒的底部法兰直径略大于柱身外径，安装时需要在基座上预留对应法兰尺寸的平整安装面，固定孔的位置按照通用安装孔距设计，可适配市面上多数常规规格的遮阳伞安装基座。柱身的整体高度经过优化，既保证足够的配合长度来分散伞杆传递的载荷，又不会因为高度过高导致整体重心上移，影响安装后的稳定性。零件的所有棱角位置都做了小圆角处理，既可以避免安装过程中划伤操作人员，也能减少应力集中点，提升零件的疲劳寿命。在实际选型应用中，这类套筒可替换同规格的老旧损坏连接件，也可作为自制遮阳伞支架的配套连接部件使用，中空的结构设计也方便内部穿设伞面倾斜调节的拉索或者传动杆件，适配带角度调节功能的遮阳伞结构。
