宏碁Aspire5315笔记本锁扣结构设计

　　日常接触消费电子结构维修与替换件设计时，笔记本屏幕与底座的锁紧卡扣是故障率偏高的小尺寸结构件，不少老款机型因塑料老化、开合受力不均出现锁扣断裂的问题，直接导致屏幕闭合后无法固定，携带过程中屏幕意外张开容易刮伤面板、挤压转轴，这类小零件往往没有单独的原厂备件供应，整机更换外壳成本极高，因此适配对应机型的替换锁扣结构，是维修场景下实用性极强的非标结构件。

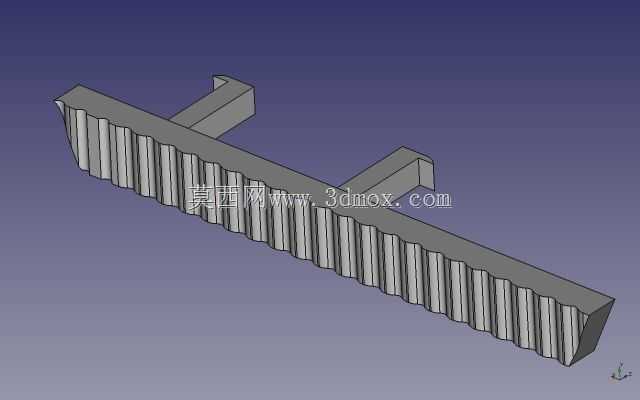

　　这款适配宏碁Aspire5315机型的锁扣结构，整体采用长条形主体布局，主体一侧设计有连续的齿状啮合结构，这部分是锁止功能的核心，齿形的节距、齿高都经过适配校核，能够和笔记本C面底座上的对应卡槽完全啮合，闭合屏幕时，齿形结构顺着卡槽导向斜面滑入，到位后通过齿间的卡合阻力实现锁紧，避免屏幕受外力意外弹开；主体上延伸出的两个L型定位支脚，是安装定位的关键结构，支脚的尺寸与笔记本外壳上预留的安装槽完全匹配，安装时直接将支脚插入对应槽位即可完成定位，不需要额外设计复杂的固定结构，依靠塑料件本身的弹性形变就能卡紧在安装位，替换维修时不需要复杂工具，徒手就能完成拆装，大幅降低老机型的维修门槛。

　　设计这类小尺寸塑料结构件时，首先要考虑的是安装边界的匹配度，因为笔记本外壳内部的空间极其紧凑，锁扣周围就是屏幕排线、转轴阻尼结构，任何尺寸上的偏差都会导致安装干涉，要么装不进去，要么装好后影响屏幕开合的顺畅度。主体的厚度、齿形的外轮廓尺寸都严格参照原机安装位的空间余量设计，齿形的边缘做了微小的倒角处理，一方面是安装时起到导向作用，避免尖锐边缘刮伤外壳的塑料卡槽，另一方面也能减少开合过程中的应力集中，避免齿根位置因为反复受力出现断裂。两个L型支脚的位置度公差控制在0.1mm以内，确保插入安装槽后锁扣整体不会出现偏移，齿形和卡槽的啮合长度保持一致，锁紧力均匀分布在整个齿面，不会出现局部受力过大导致的磨损过快问题。

　　从实际使用场景来看，笔记本锁扣每次开合屏幕都会承受一次插拔力，长期使用下的结构强度是设计重点，主体的截面做了等强度优化，齿根位置的厚度比齿顶略大，抵消啮合时的弯曲应力，支脚和主体连接的位置做了小圆角过渡，避免应力集中导致支脚断裂。齿形的啮合角度选择了8度的自锁角，这个角度下既可以保证闭合时能够顺畅滑入卡紧，又不会因为角度过小导致打开屏幕时需要的按压力过大，影响开合手感，同时也能避免日常携带过程中受震动自动脱开。整个结构没有多余的冗余设计，所有的外形特征都服务于安装定位与锁止功能，没有突出的多余结构，完全适配原机的内部空间，不会和周边的排线、转轴部件产生干涉。

　　在维修替换场景中，这类小结构件的精度直接决定了使用体验，很多自行设计的替换锁扣容易出现要么锁不住、要么打不开的问题，本质是齿形参数和安装定位的尺寸没有匹配到位，这款结构在设计时反复核对了原机锁扣的啮合行程、支脚安装深度、齿形的配合间隙，预留了0.05mm的合理配合间隙，考虑到塑料件3D打印或者小批量注塑时的成型收缩率，尺寸补偿后能够完美适配原机的卡槽，装好后屏幕闭合的阻尼感和原厂件基本一致，不会出现松动旷量或者卡滞的问题。对于从事数码产品维修、非标替换件设计的结构工程师来说，这类小尺寸卡扣结构的设计逻辑具备很强的参考性，核心是在极小的安装空间内，通过简单的几何结构实现可靠的锁紧定位，同时兼顾拆装的便捷性与长期使用的结构强度，不需要额外的弹簧、螺丝等辅助零件，依靠结构本身的几何形状与材料弹性就能实现全部功能，是消费电子小结构件设计的典型思路。
