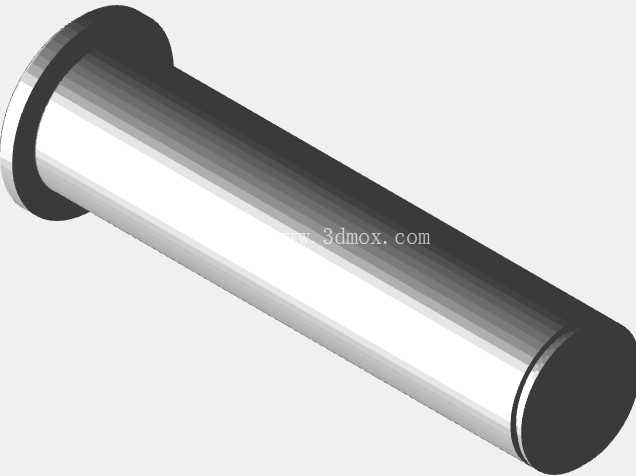

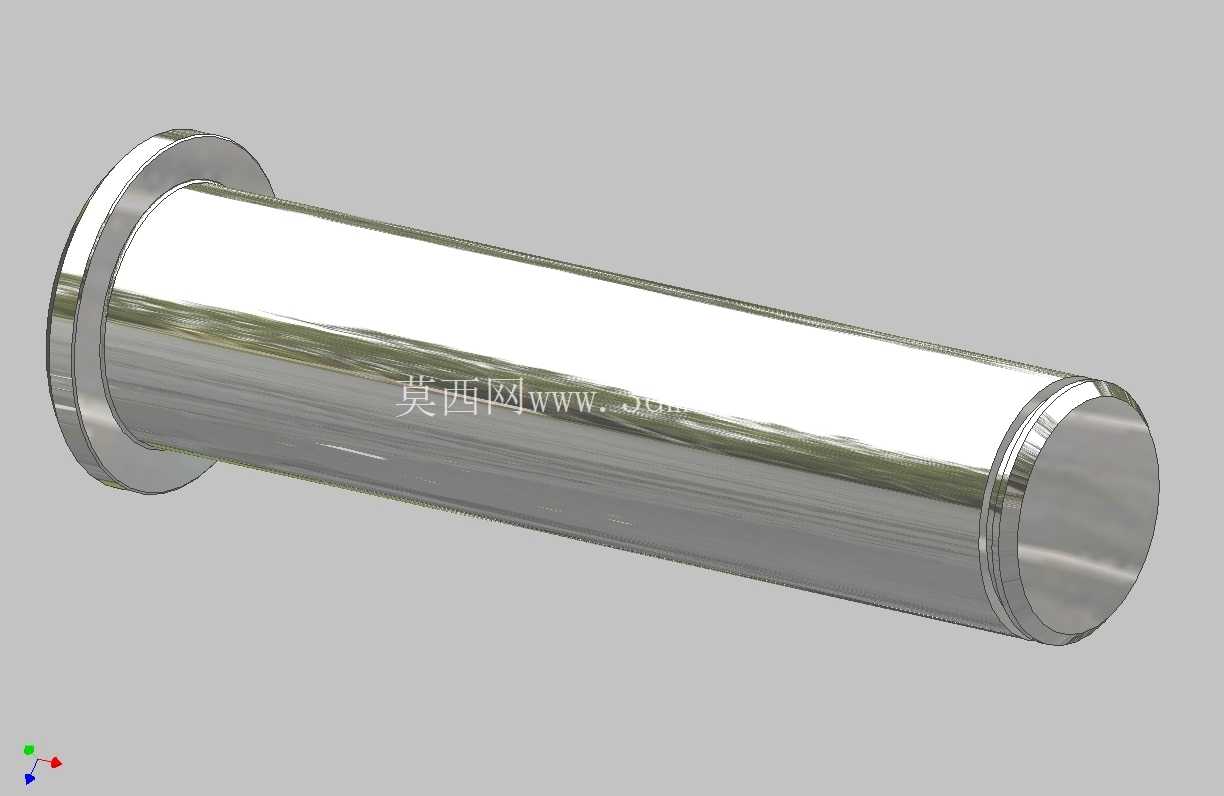

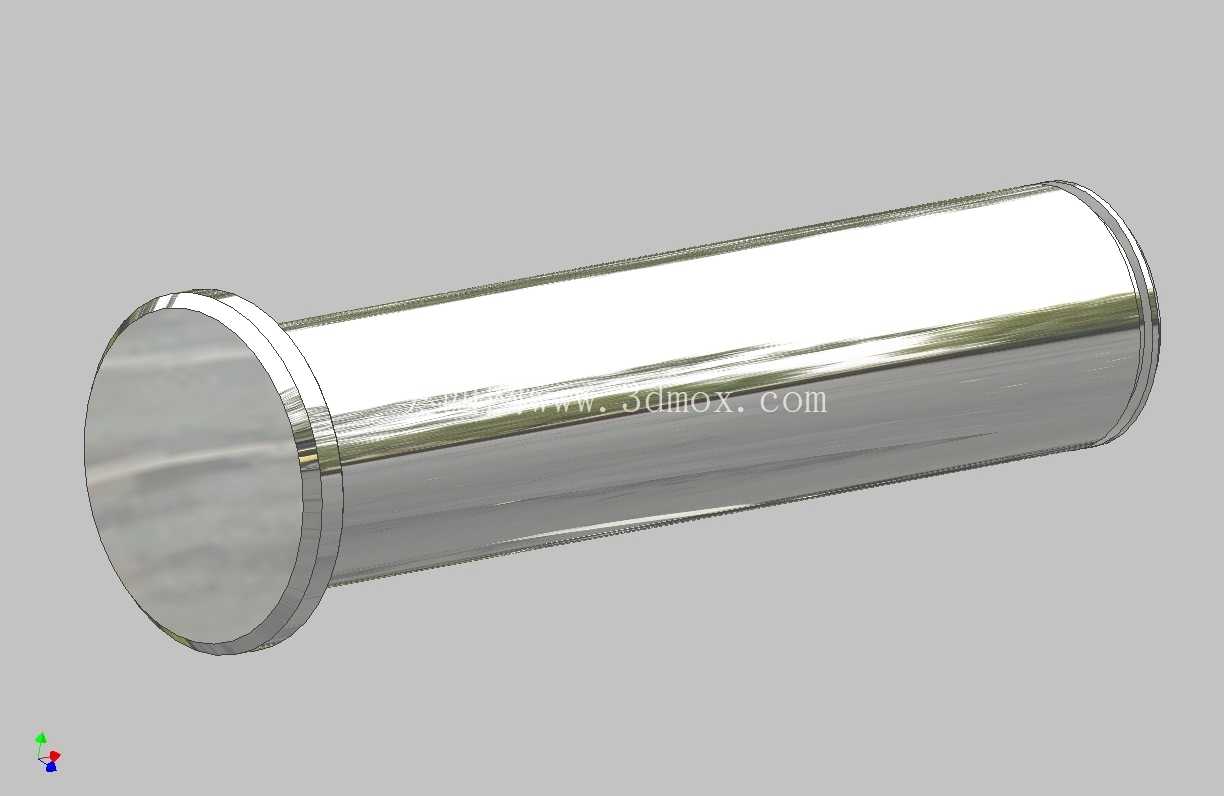

带法兰限位端的圆柱传动轴承轴

　　在各类旋转传动机构的设计场景中，轴承轴是承担载荷传递、旋转支撑的核心基础零件，这款带一体式法兰限位端的圆柱轴承轴，主要适配深沟球轴承、滑动轴套类支撑组件的安装需求，常见于中小型输送设备辊筒传动、小型电机输出端、工装夹具旋转工位、压铸模具导向抽芯机构等场景中，作为旋转运动的核心承载构件使用。从实际功能特性来看，该轴的一端设计有直径大于轴身的一体式法兰凸缘，这个结构并非多余设计：在装配场景中，法兰端面可以直接抵靠轴承内圈端面或者安装基准面，不需要额外加装轴端挡圈、锁紧螺母来做轴向限位，既减少了装配时的零件数量，也能避免额外紧固件在高速旋转工况下出现松脱的风险，尤其适合轴向安装空间紧凑、无法布置多组限位零件的紧凑结构设计。

　　轴身整体采用等直径圆柱面设计，表面粗糙度控制在适合轴承过盈或过渡配合的区间，圆柱度公差严格控制在IT6级精度区间，保证轴承压装后不会出现偏摆、卡滞的问题，旋转过程中轴身与轴承内圈的贴合面受力均匀，不会出现局部应力集中导致的轴面磨损或者轴承提前失效。从设计思路层面拆解，这款轴的结构做了针对性的工程优化：法兰端与轴身的过渡位置采用了小半径圆角过渡，没有采用直角清根设计，这个细节是为了降低轴在承受交变弯曲载荷时的应力集中系数，避免长期旋转疲劳后在过渡位置出现轴断裂的问题；轴身的长度尺寸经过匹配计算，安装后轴的非法兰端伸出轴承端面的长度刚好满足联轴器或者传动轮的安装定位需求，不需要现场二次裁切轴长，减少装配现场的机加工工作量；轴的自由端边缘做了小角度倒角处理，既可以在压装轴承时起到导向作用，避免轴承内圈被轴端锐边刮伤，也能去除加工毛刺，防止装配时毛刺脱落进入轴承滚道内部造成异响或者磨损。

　　在安装边界层面，该轴的法兰端外径比配套轴承的内圈外径略小，装配时法兰端面不会与轴承外圈或者轴承座孔发生干涉，轴身的直径公差采用基孔制配合公差带，适配常规标准轴承的内孔公差要求，安装时可以采用冷压或者热装轴承的工艺完成装配，不需要额外加工定位键槽的话，也可以直接作为光轴使用，搭配紧定螺钉锁紧的传动轮实现扭矩传递；如果需要传递更大扭矩，也可以在轴身对应位置加工键槽，不会破坏轴的整体结构强度。

　　实际工况使用中，这款轴可以同时承受径向载荷和一定程度的轴向载荷，法兰端的存在可以抵消传动过程中产生的轴向窜动力，不需要额外布置推力轴承来承受轴向力，能够简化整套支撑结构的设计复杂度，在低速到中速的旋转工况下都能稳定工作，比如在压铸模具的抽芯滑块导向位置，这款轴可以作为导柱使用，法兰端可以限制滑块的抽芯行程终点，避免滑块脱出模架；在小型皮带输送机的辊筒内部，这款轴可以作为固定芯轴使用，辊筒通过轴承绕轴旋转，法兰端可以卡在辊筒端盖位置，防止辊筒轴向窜动；在工装夹具的旋转工位上，这款轴可以作为旋转支撑轴，法兰端作为工位的轴向定位基准，保证夹具旋转时的端面跳动量控制在允许范围内。从加工工艺性来看，这款轴的结构非常适合常规车削加工，一次装夹就可以完成轴身、法兰端面、倒角的加工，容易保证各段的同轴度要求，不需要复杂的多工序加工，量产时的加工成本低，质量稳定性容易控制，表面如果做镀硬铬或者调质处理，还可以进一步提升轴面的耐磨性和整体的抗扭强度，适配更恶劣的工况使用。
