3D打印用镂空式灯丝承载线轴结构

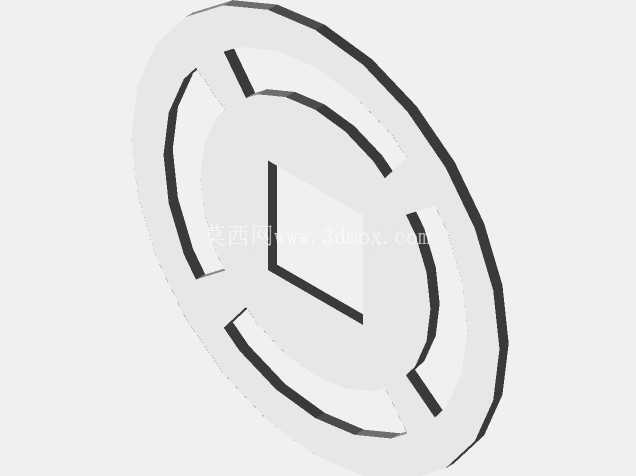

　　从结构设计逻辑来看，这款线轴采用上下对称的镂空轮盘搭配中心支撑柱的结构形式，上下轮盘的外沿做了等宽的挡边设计，能够对卷绕在中心柱上的灯丝形成可靠的侧向限位，避免灯丝在卷绕、抽拉过程中从轮盘侧边滑脱、乱线；轮盘上开设的四处对称镂空槽，一方面能够在满足结构强度要求的前提下大幅降低线轴自身的重量，减少料架承载的转动惯量，让送料过程中线轴的转动更顺滑，不会因为自身重量过大导致送料齿轮负载过高，出现送料不足、打印层厚不均的问题，另一方面镂空结构也能减少打印耗材的用量，若用户自行打印该线轴，能够有效缩短打印时长、降低制作成本，同时镂空位置也可作为手持位，方便取放线轴时施力，避免光滑轮盘表面打滑脱手。日常桌面级FDM3D打印作业中，耗材的规整收纳与顺畅送料是保障打印连续性、减少断料故障的核心环节之一，这款线轴结构正是针对桌面级3D打印耗材的承载需求设计，适配常规1.75mm、3mm直径的打印灯丝卷装收纳，可直接匹配多数桌面级FDM设备的料架安装位，无需额外加装转接配件即可投入使用。

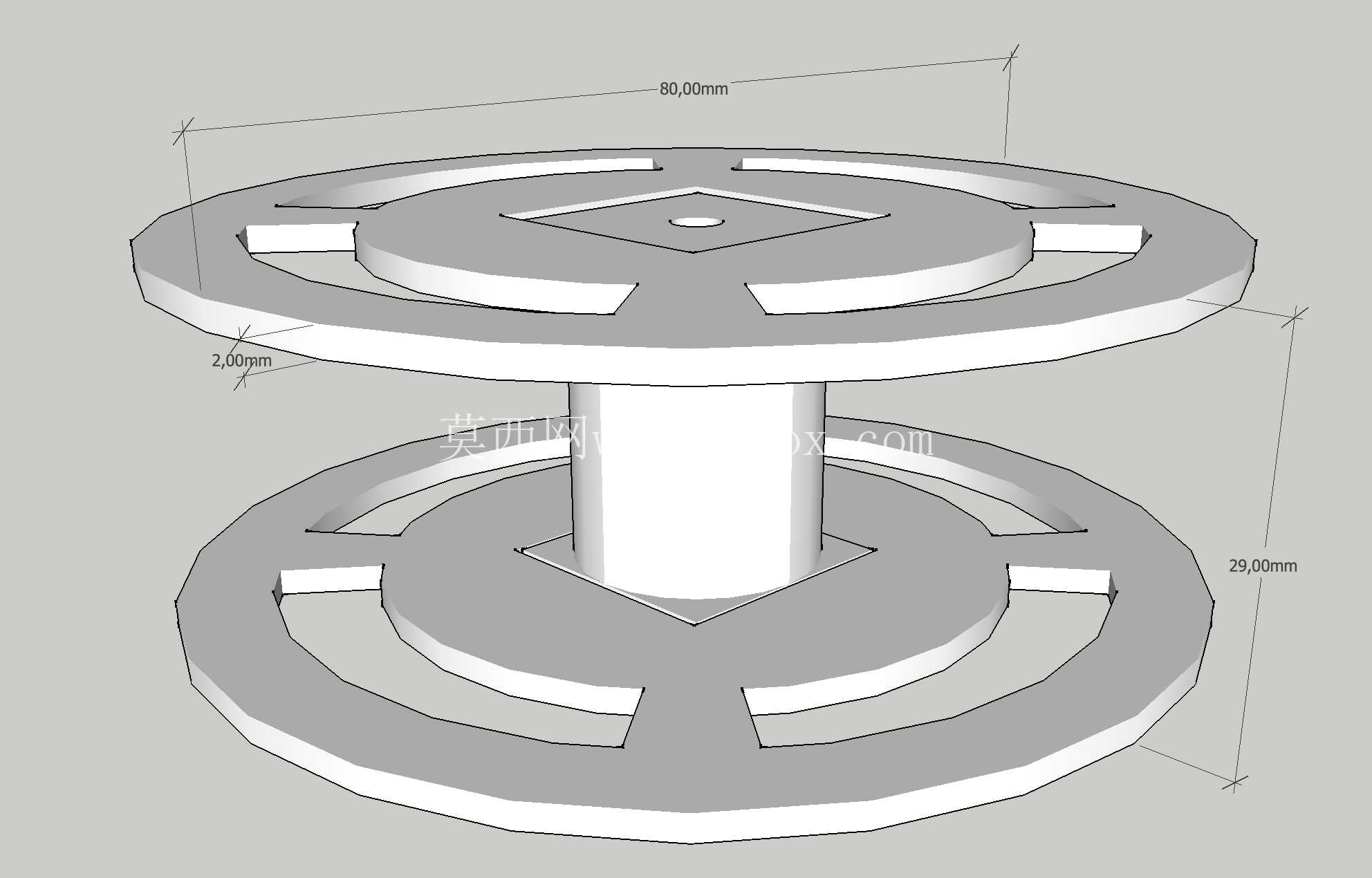

　　中心支撑柱采用等径圆柱设计，柱体直径匹配常规市售灯丝卷的内孔尺寸，卷绕灯丝时不会出现内孔卡滞、松垮晃动的问题，上下轮盘与中心柱的连接位置做了平滑过渡处理，不存在尖锐棱角，能够避免抽拉灯丝时棱角刮擦耗材表面，造成耗材表面刮屑、直径不均，进而引发打印头堵头的故障。从尺寸边界来看，这款线轴的整体外轮廓直径为80mm，上下轮盘的挡边厚度为2mm，整体轴向高度为29mm，属于紧凑型小容量线轴规格，适配单卷100g-250g装的3D打印灯丝，非常适合小批量试打、多颜色耗材切换频繁的使用场景，不会因为线轴尺寸过大占用过多设备周边空间，也能避免大卷耗材长时间暴露在空气中受潮变脆，影响打印成型质量。

　　在实际应用场景中，这款线轴除了用于3D打印设备上的耗材承载送料，也可作为灯丝分装、收纳的载体，用户可将大卷耗材按需分卷到该线轴上，分类存放不同颜色、不同材质的灯丝，收纳时可通过轮盘的镂空位置观察剩余耗材量，无需拆开包装即可快速判断耗材存量；线轴的中心孔位做了适配通用料架轴径的设计，不管是桌面3D打印机顶部的卧式料架，还是侧边安装的立式料架，都能顺畅安装，转动过程中不会出现偏心晃动的问题，送料阻力稳定，能够适配PLA、ABS、PETG等多种常见3D打印耗材的送料张力要求。

　　设计过程中针对线轴的受力情况做了针对性的结构强化，上下轮盘与中心柱的连接位置做了加厚处理，即便卷绕满耗材，轮盘也不会出现侧向变形、外张的问题，长期使用不会出现挡边失效导致的乱线情况；轮盘表面做了平面度控制，卷绕耗材时灯丝能够整齐排列，不会出现局部堆叠导致的线轴转动卡滞，抽拉耗材时的张力波动控制在极小范围内，能够有效减少因为送料张力突变导致的打印件拉丝、层间错位等成型缺陷。相较于市售的封闭式线轴，这款镂空结构的线轴在使用过程中能够让耗材表面与空气有适度接触，对于需要保持一定干燥度的耗材来说，配合常规的耗材干燥箱使用时，镂空结构能够让干燥空气更顺畅地流通到卷绕的耗材层之间，提升干燥效率，避免耗材内部受潮。
