菲亚特车型适配铸造结构连接配件

这款适配菲亚特车型的铸造结构配件，主要应用于汽车车身附属结构的连接定位场景，在整车装配环节中承担局部结构的限位、衔接作用，适配对应车型的特定安装位，能够在车辆日常运行过程中承受对应位置的小幅振动与结构应力，避免相邻部件出现移位、松脱的问题。从实际使用场景来看，这类配件多布置在车身内饰覆盖件与金属框架的衔接位置，或是车身局部小结构的固定点位，不需要承担整车级的重载载荷，但对尺寸匹配度有较高要求，一旦尺寸偏差超过公差范围，就会出现安装对位不准、固定卡扣无法卡入到位的问题，长期使用还可能出现异响、部件脱落的隐患。

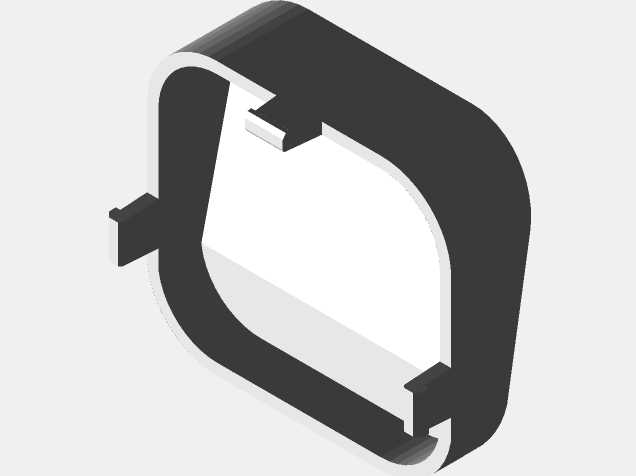

从产品功能特性来看，该配件采用带侧边定位凸耳的框型结构，主体为单侧开口的半包围框体，三个侧边分别设置了向外延伸的定位凸台，每个凸台的端面都做了平面度处理，能够在安装时与对应基座的安装面完全贴合，保证连接的稳定性。框体的转角位置采用圆弧过渡设计，既能够避免应力集中导致的部件断裂，也能在装配过程中引导相邻部件顺利滑入安装位，减少装配时的卡滞问题。框体的壁厚设计经过实际装配验证，在满足结构强度要求的前提下尽可能控制了部件重量，不会给车身增加额外的负重，同时壁厚均匀性符合铸造工艺的成型要求，不会出现局部缩孔、浇不足的成型缺陷。

在设计思路层面，这款配件的结构完全逆向自菲亚特对应车型的原厂安装位尺寸，建模过程中首先对安装位的边界尺寸做了完整的测绘，明确了三个定位凸耳的中心距、凸台厚度、框体内腔的净空尺寸，以及安装后需要避让的周边结构空间。建模时优先保证安装配合面的尺寸精度，所有配合面的尺寸公差控制在±0.1mm范围内，非配合面的尺寸公差适当放宽，在满足使用要求的前提下降低成型难度。考虑到该配件可通过3D打印方式快速制作样件，建模时对所有的悬空结构做了最小角度校验，保证无支撑打印时也能顺利成型，减少后期支撑去除的工作量，同时避免支撑残留影响配合面的平面度。

从外形尺寸与安装边界来看，该配件整体外轮廓为带圆角的类方形结构，三个侧边的凸耳突出主体框体的长度一致，凸耳上未设置额外的安装孔位，依靠自身的卡接结构与周边部件实现固定，安装时不需要额外的紧固件，能够直接卡入对应基座的卡槽内。安装完成后，配件的外表面与周边覆盖件的内表面完全齐平，不会出现突出的结构干涉内饰板的装配，内腔的净空尺寸完全匹配对应穿过的线束或是小构件的尺寸，既不会因为内腔过小导致部件无法穿过，也不会因为内腔过大导致穿过的部件出现晃动、异响的问题。配件的所有棱边都做了小倒角处理，避免安装过程中锐边划伤装配人员的手部，也不会刮伤穿过内腔的线束外层绝缘皮，消除潜在的电路安全隐患。

在实际装车验证过程中，这款配件的卡接力度经过反复调整，既能够保证日常使用中不会因为车辆振动出现松脱，也能够在后期维修拆卸时不需要使用专用工具就能顺利拆下，降低售后维修的操作难度。材质选择上适配铸造工艺的常用合金材质，也兼容3D打印常用的工程塑料材质，不管是小批量样件制作还是批量铸造生产都能直接使用该模型，不需要额外做结构修改。针对铸造生产的工艺需求，建模时已经预留了合适的拔模斜度，所有垂直于分型面的侧壁都做了统一角度的拔模处理，避免开模时出现粘模、拉伤的问题，铸件的壁厚均匀过渡，不存在局部壁厚差过大的区域，能够有效减少铸造过程中的内应力，降低成品件的变形概率。
