膝上板用磁吸固定笔记本托架结构

日常移动办公场景里，很多人会遇到在无桌面环境下使用笔记本的需求，比如差旅途中的候机厅、通勤的公共交通座位、临时外勤的休息区，常规的笔记本支架要么体积过大不便携带，要么需要硬质平面作为支撑基底，无法适配膝上使用的柔性支撑场景。这款膝上用笔记本固定托架，核心是解决软质膝上支撑时笔记本易滑落、放置不稳的问题，同时兼顾3D打印的快速制作特性，不需要复杂的机加工工序，普通桌面级FDM3D打印机就能完成全部构件的制作。

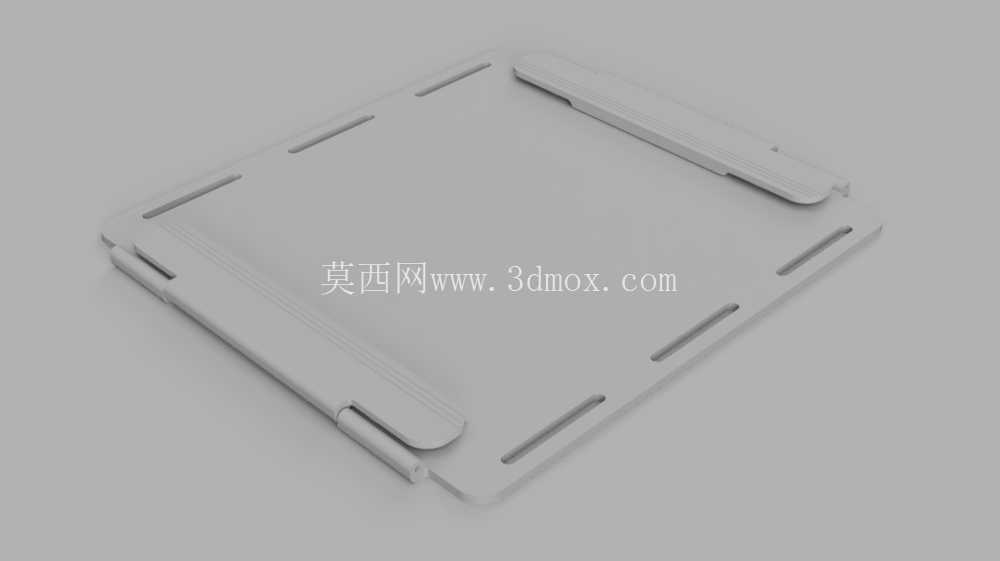

从结构功能来看，托架整体采用平板式基底设计，基底边缘预留了多组长条型通槽，这些通槽一方面是为了减少打印耗材的用量，降低整体重量，长时间放在腿上不会产生明显的压重感，另一方面是为了提升基底的柔性形变能力，适配不同腿型放置时的曲面贴合度，不会因为硬度过高硌腿。基底两侧设置了可翻折的支撑挡条，挡条通过一体打印的活页结构和基底连接，不需要额外加装金属合页或者销轴，打印完成后直接去除支撑就能实现翻折动作，翻开时挡条高出基底平面3mm左右，刚好卡住笔记本底部的边缘，防止笔记本向侧面滑动，收纳时挡条可以完全放平到基底表面，整体厚度不超过8mm，能直接塞进电脑包的夹层里，不会占用额外的收纳空间。

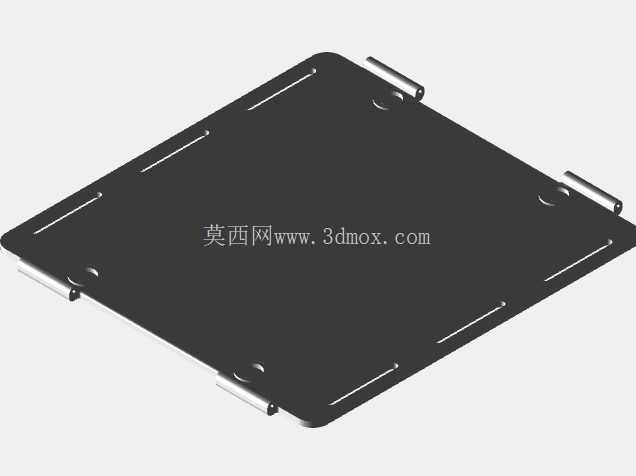

磁吸固定结构是这款托架的核心设计点，在基底对应位置预留了10x2mm的磁铁安装槽，安装时直接将钕铁硼磁铁压入槽内，靠过盈配合就能固定，不需要额外点胶或者螺丝锁紧。使用时可以搭配钢盘作为辅助定位件，将钢盘贴在笔记本底部的对应位置，托架放在膝上之后，靠磁铁和钢盘的吸附力将笔记本牢牢固定在托架上，哪怕腿部有轻微的动作调整，笔记本也不会出现移位或者滑落的情况。磁铁的吸附力经过匹配设计，既能保证正常使用时的固定强度，需要取下笔记本的时候也不需要用太大的力气，不会因为吸力过强导致拿取不便。

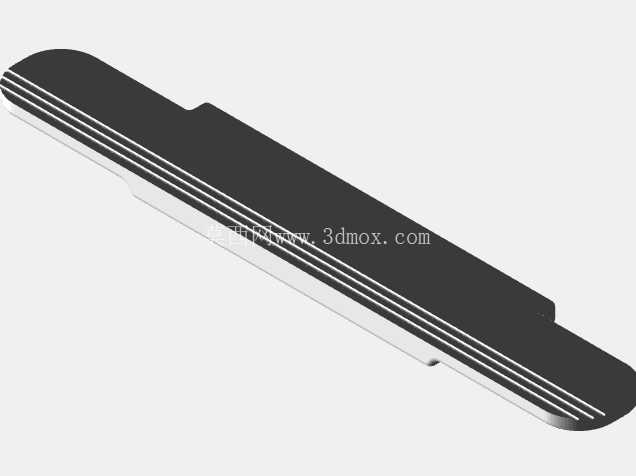

从安装边界和尺寸适配来看，托架的整体长宽尺寸按照常规14英寸轻薄本的底部尺寸设计，基底长度310mm、宽度220mm，能够覆盖绝大多数13-15英寸轻薄本的底部支撑范围，对于更大尺寸的游戏本，也可以通过等比例缩放模型参数来调整尺寸，适配不同的电脑规格。打印制作的时候，只需要打印2个Wing结构件和1个平板基底，所有构件都不需要添加过多的支撑，仅在活页连接位置添加少量易拆除的支撑即可，打印完成后去除支撑，压入磁铁就能直接投入使用，不需要后续的打磨或者装配工序。

实际使用过程中，托架的平板基底和腿部接触的面没有设置突出的结构，边缘做了R2的圆角处理，和衣物或者皮肤接触的时候不会产生刮蹭，长时间使用也不会有不适感。两侧的挡条翻折后有一定的阻尼感，调整到任意角度都能保持位置，不会因为轻微的晃动就自行回落。长条通槽的设计还能辅助笔记本底部的空气流通，避免笔记本底部直接和腿部或者衣物接触堵住散热孔，一定程度上提升了笔记本的散热效率，减少长时间使用时的积热问题。

从设计思路上来说，这款托架完全围绕便携、易制作、实用三个核心点展开，没有多余的装饰性结构，所有的结构特征都服务于实际使用功能。一体打印的活页结构避免了额外配件的采购，降低了制作成本，磁吸固定的方式相比传统的卡扣固定，使用起来更加便捷，不需要每次使用的时候调整卡扣位置，只要将笔记本靠近托架就能自动吸附定位。整体结构没有复杂的曲面，建模过程也相对简单，只需要通过基础的拉伸、切除命令就能完成全部特征的创建，对于有一定建模基础的使用者来说，还可以根据自己的笔记本尺寸、常用的使用场景灵活调整参数，比如加宽挡条的高度、增加磁铁的安装数量来适配重量更大的笔记本设备，或者调整通槽的宽度来改变基底的柔性程度，适配不同的使用习惯。
