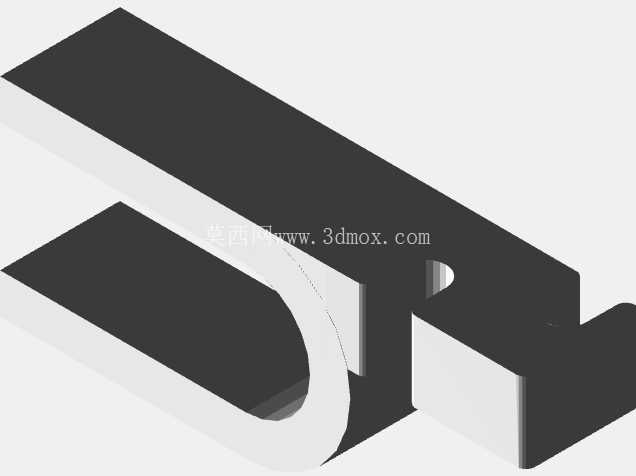

这款针对Rappy3D机型设计的Z轴止挡结构,就是为解决这类实际运维痛点开发的功能性结构件,从安装适配的角度出发,结构整体采用卡扣式卡合加侧向定位面的组合设计,不需要额外对打印机原有型材框架做钻孔、攻丝等二次加工,直接卡装在Z轴线性导轨对应的安装基准面上即可,安装边界完全贴合Rappy3D机型Z轴滑台的运动行程范围,不会和滑台上的挤出头组件、皮带传动结构、线材拖链产生运动干涉,止挡的触发面位置刚好对应Z轴滑台下行到原点位置时的触发触点,触发接触面积比原厂薄片式止挡提升了近三倍,能避免长期触发过程中因为点接触造成的局部磨损、形变,保证长期使用下触发位置的一致性。在桌面级FDM3D打印机的日常运行逻辑里,Z轴的原点定位精度直接决定首层打印的附着效果、层厚一致性乃至整版打印的成功率,很多入门级机型在长期使用后,会出现Z轴原点漂移、触发位置偏移的问题,根源往往是原厂配套的止挡结构刚性不足、安装定位基准模糊,或是长期受触发碰撞后出现形变,导致每次归零的位置存在微米级到毫米级不等的偏差,这类偏差在打印大尺寸模型、高精度功能件时会被逐层放大,最终出现首层过薄刮喷嘴、首层过厚翘边、层纹错位等常见故障。
从设计思路上看,这款结构件没有采用市面上常见的悬臂式薄片止挡结构,而是做了L型的整体加强筋布局,主体受力面的壁厚做了梯度加厚处理,安装卡合位和触发受力面之间做了圆弧过渡,避免应力集中导致的结构断裂,哪怕是用常规PLA耗材打印制作,也能承受长期反复的触发碰撞,不会出现低温脆断、受力弯折的问题。结构上预留了0.2mm的安装调节间隙,安装时可以根据实际喷嘴和热床的平行度情况,微调止挡的上下位置,调整完成后卡合结构的阻尼力足够固定位置,不会因为设备运行的振动出现位置滑移。
在实际应用场景中,这类止挡件除了承担原点归零的硬限位功能外,还能在Z轴步进电机丢步、固件参数设置错误导致滑台下冲时,起到物理硬限位的保护作用,避免喷嘴直接撞击热床玻璃造成喷嘴损坏、玻璃碎裂的故障,相比电子限位开关的单一信号触发,物理止挡的冗余保护能大幅降低设备误操作带来的硬件损坏风险。结构的外形轮廓完全避让了Z轴滑台的运动包络,在整个Z轴的有效行程范围内,止挡件不会突出到滑台的运动路径里,不会影响正常打印过程中Z轴的升降动作,触发面的高度差经过适配校准,刚好匹配Rappy3D机型原厂限位开关的触发行程,安装后不需要重新修改固件里的限位触发参数,只要做一次常规的Z轴零点校准就能正常使用,替换成本和调试门槛都很低。
针对桌面级3D打印机用户自行制作替换件的需求,这款结构的所有转角都做了适合FDM打印的圆角处理,没有大角度悬空结构,打印时不需要添加支撑,直接平放打印就能获得足够的结构强度,安装面的平面度公差控制在0.1mm以内,能保证和型材安装面的紧密贴合,不会出现安装倾斜导致的触发位置偏差。很多用户在改装3D打印机的时候,往往会忽略Z轴止挡这类小结构件的刚性问题,实际上这类处于运动行程端点的定位件,是整个设备运动精度的基准之一,哪怕传动结构的精度再高,如果原点定位的基准出现偏移,最终的打印精度也无法得到保证,这款止挡结构在设计时就把长期使用的结构稳定性放在首位,没有做多余的装饰性结构,所有的几何特征都是为了提升安装可靠性、触发稳定性服务,卡合结构的内侧做了细微的防滑齿纹,卡装到铝型材上之后能增大接触摩擦力,哪怕设备长期运行产生持续振动,止挡的位置也不会出现偏移,不需要用户每次打印前都检查校准Z轴零点位置。在实际的打印作业场景里,更换这款止挡之后,连续打印数十小时的过程中,Z轴的归零位置偏差可以控制在0.05mm以内,完全满足PLA、ABS、PETG等常见耗材的打印精度要求,不会因为原点漂移出现首层打印失败的问题,同时物理硬限位的冗余设计,也能避免新手用户调机时因为参数设置错误造成的硬件损坏,降低设备的运维成本。
