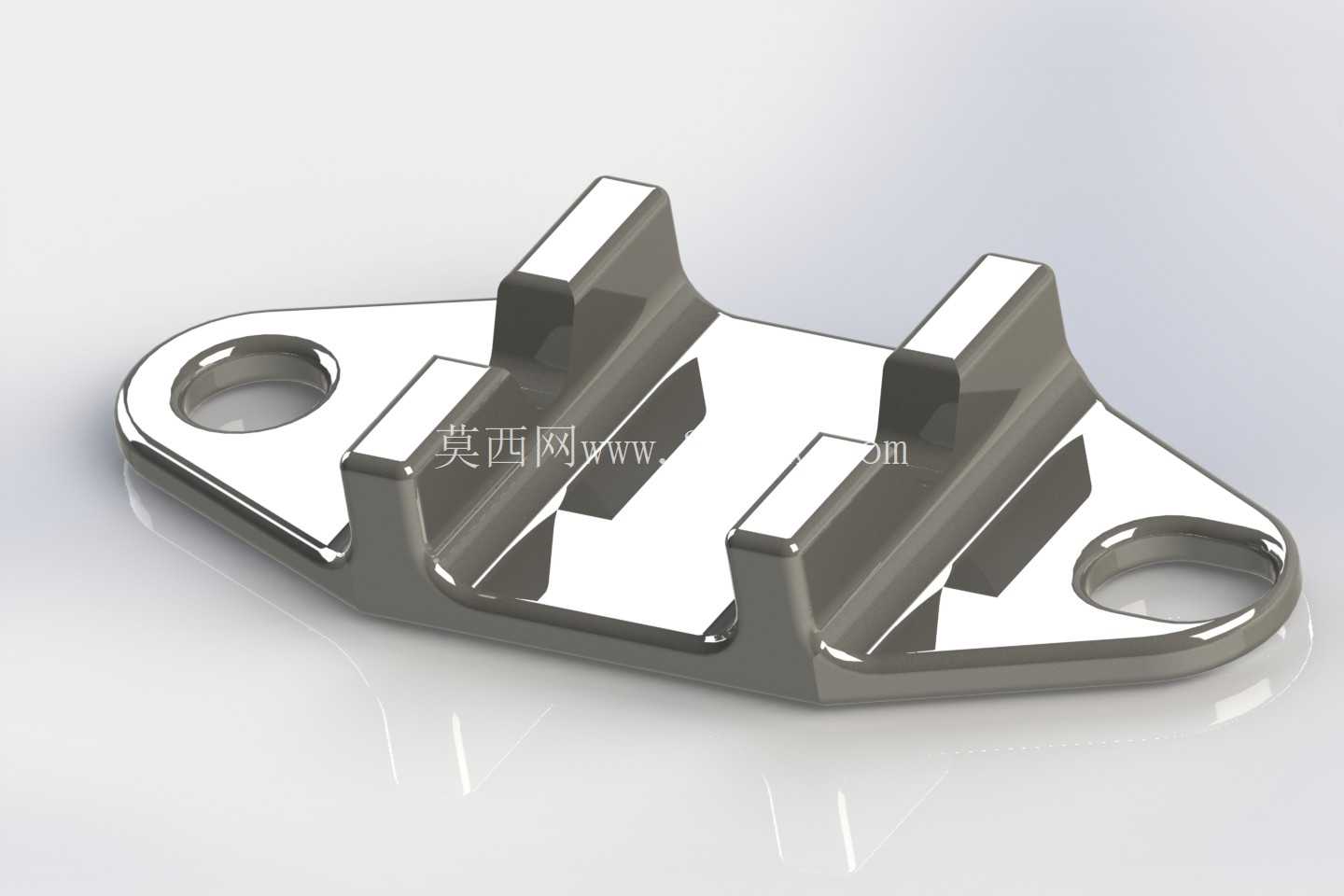

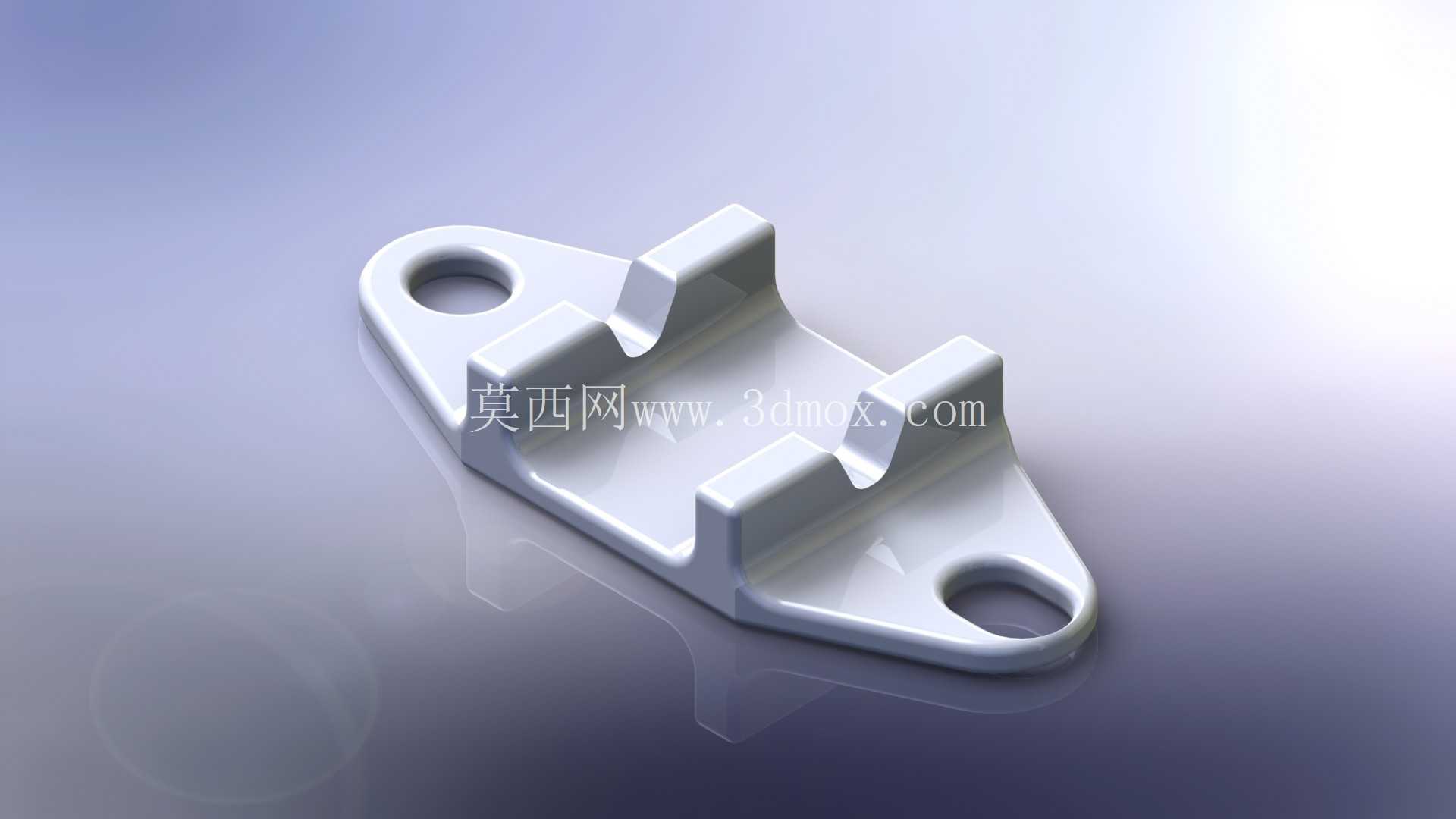

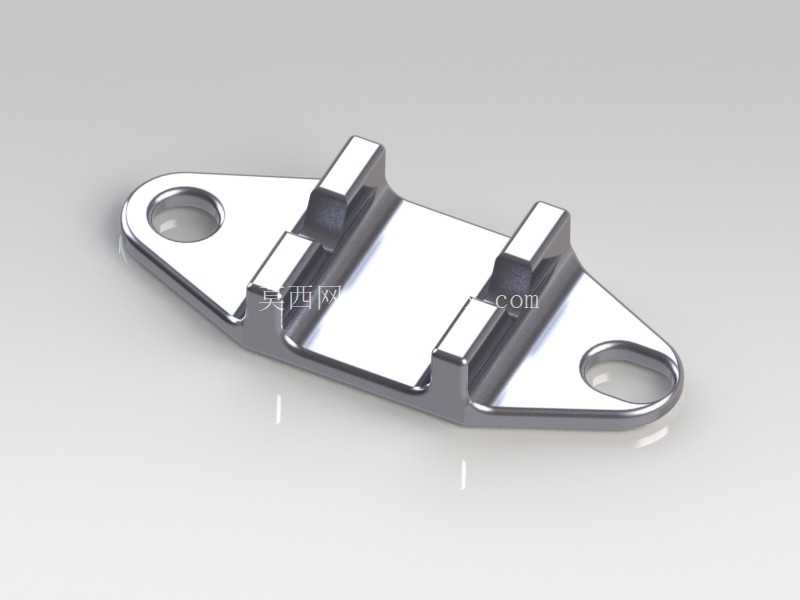

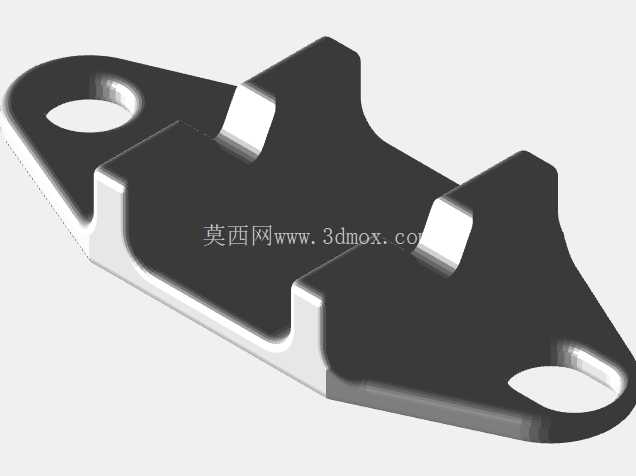

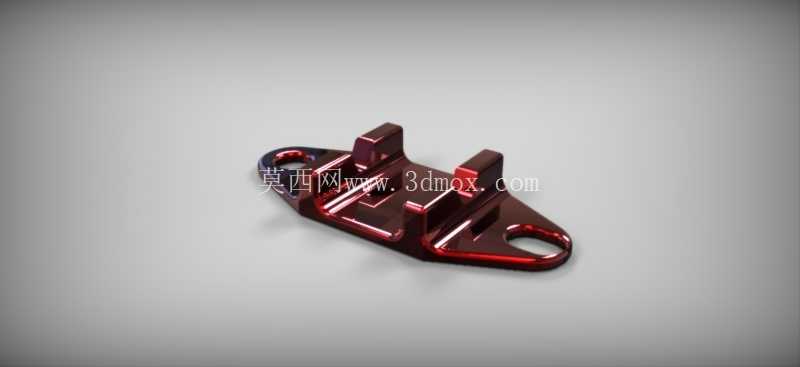

双安装耳多凸台定位连接金属结构件

这类带双安装耳的多凸台金属连接件，在轻工装配线、小型输送设备的工位定位模块里应用十分广泛，日常接触的工装夹具定位端、小型气动执行元件的安装基座上，经常能看到同构型零件的身影。从实际使用场景来看，这类零件主要承担两个核心作用：一是通过两端的通孔完成自身在设备安装面的固定，二是依靠本体上凸起的多个定位凸台，为上方搭载的小型功能件提供精准的位置约束，避免设备运行过程中搭载件出现横向窜动、移位的问题。

从结构设计逻辑来看，整个零件采用一体化铣削成型的思路构建，没有额外的拼接、焊接结构，从根源上避免了拼接焊缝带来的应力集中问题，能承受一定频率的往复振动载荷。两端的安装耳做了下沉式的通孔设计，安装时螺栓头部可以完全沉入耳板平面以下，不会在零件上表面形成凸起干涉，给上方搭载的零件留出完整的贴合平面。中间区域的四个凸台采用对称式排布，每个凸台的侧壁都做了微小的拔模斜度，既方便加工时的刀具退刀，也能在装配搭载件时起到导向作用，降低装配对位的难度。凸台之间预留的凹槽并非减重设计，实际是为了给搭载件的定位销、走线槽留出避让空间，避免装配时出现硬干涉。

从安装边界尺寸来看，零件整体为扁平状结构，厚度方向尺寸远小于长宽方向尺寸，安装时不需要在设备基座上预留太深的安装槽，两个安装孔的中心距按照常规工位安装的通用间距设计，能适配多数现有小型工装的安装孔位，不需要对原有设备基座做额外的打孔改造。零件底部为完整的平面，安装时可以和设备安装面完全贴合，不需要额外加装调整垫片就能保证安装水平度，凸台的高度经过精准测算，刚好能让搭载件安装后和零件本体之间留出0.5毫米左右的间隙，避免长期运行后两个金属接触面出现冷焊粘连，方便后期的维护拆卸。

建模过程中需要特别注意几个细节：安装耳的通孔边缘做了0.2毫米的倒角处理，既可以去除加工后的毛刺，也能避免螺栓穿入时刮伤螺纹表面；凸台的根部做了小圆角过渡，能有效分散零件承受载荷时的应力，避免长期受力后凸台根部出现断裂；零件所有的外露棱边都做了微小的钝化处理，不会在装配、维护过程中划伤操作人员。这类零件的材质一般选用45号钢或者不锈钢，根据使用场景的不同做对应的表面处理，普通工况下做镀锌防锈处理即可，有腐蚀环境的工况则选用304不锈钢材质做抛光处理，不需要额外做表面涂层。

在实际选型替换时，只需要核对两个安装孔的中心距、凸台的排布间距以及零件整体厚度三个核心参数，就能直接替换原有损坏的零件，不需要对周边配套结构做任何调整。零件的载荷承受能力主要由本体厚度和凸台根部的圆角大小决定，常规5毫米厚度的构型就能承受500牛以内的垂直载荷，完全满足小型工装、轻型输送设备工位的使用需求，不需要额外做加强筋结构，避免增加不必要的零件重量和加工成本。
