适配铝型材的PCBGRIP防滑支撑支脚

在桌面级电子调试、小型工装搭建的场景里，铝型材框架凭借拼装灵活、改造成本低的优势，已经成为小批量测试工位、临时作业台的首选搭建基材，但很多从业者在搭建PCB夹持类工装时，往往会遇到框架与桌面硬接触刮花台面、夹持工位无缓冲易损伤PCB板边、支脚调节时摩擦力不足易打滑的问题，这款适配15mm规格铝型材的支撑支脚，就是针对这类实际工装痛点做的结构优化设计。

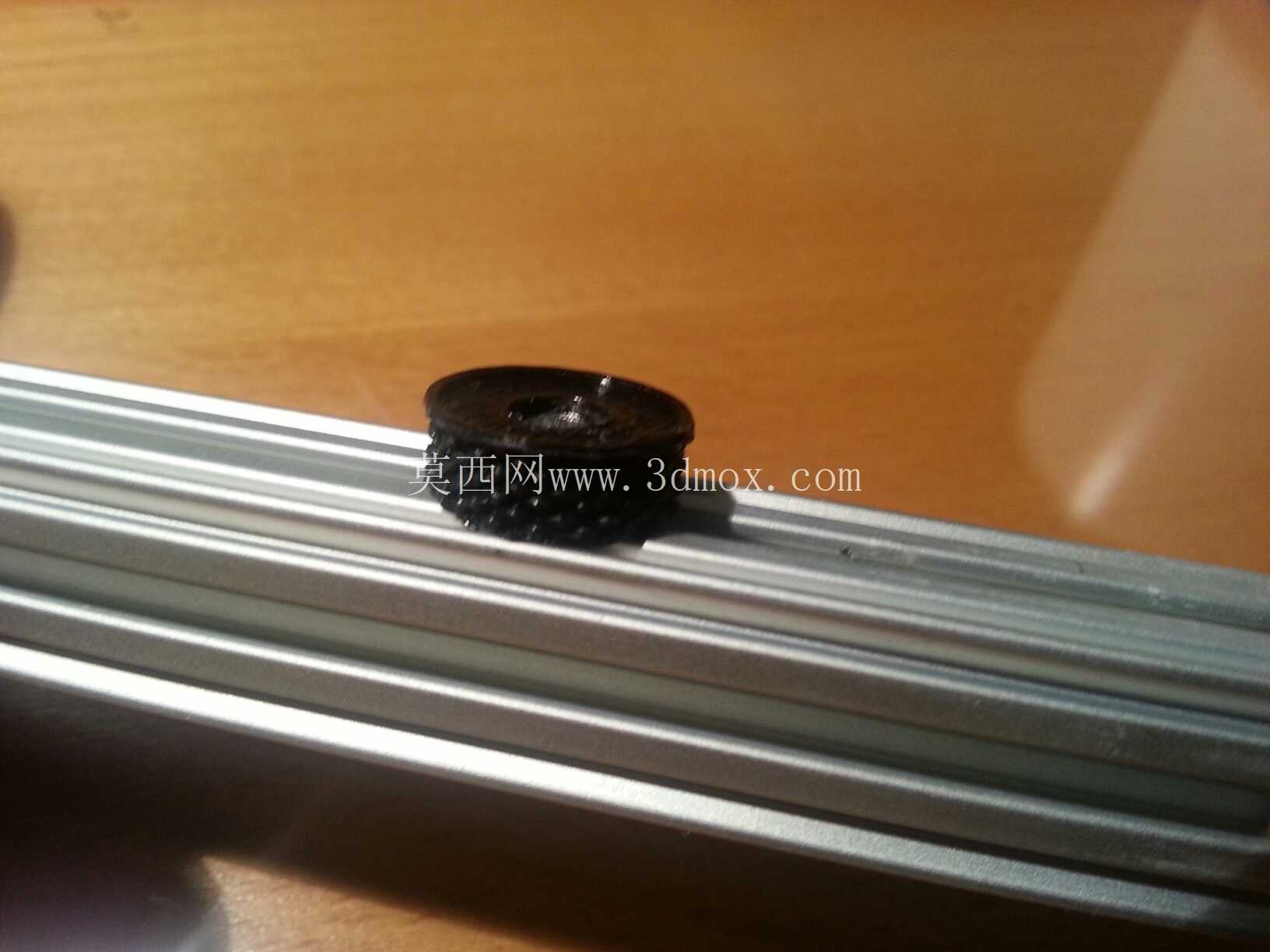

从实际安装边界来看，这款支脚的适配安装面完全匹配市面上主流的15mm系列欧标铝型材槽宽，安装时不需要对铝型材做二次铣削、打孔加工，只需要将配套的M3x0.5盘头螺钉穿过支脚中心的安装过孔，把M3方螺母卡入铝型材的T型槽内，拧动螺钉即可完成支脚与型材的固定，这里特意将螺钉与支脚的配合设置为压配合而非螺纹配合，就是考虑到现场调试时，很多操作人员会习惯性过度拧紧螺钉，压配合的结构能避免螺钉过拧导致支脚塑料件开裂、或者螺纹滑牙失效的问题，同时压配合的阻尼感能让支脚在调整角度时保持足够的摩擦力，不会因为轻微触碰就出现角度偏移。

支脚的接触端特意做了适配0.5英寸3M Bumpon防滑垫的安装沉槽，现场使用时可以直接将标准规格的防滑缓冲垫嵌入沉槽内，不需要额外涂胶固定，沉槽的深度刚好能让防滑垫露出1.5mm的缓冲高度，当铝型材框架放置在木质桌面、防静电工作台面时，露出的防滑垫既能提供足够的静摩擦力，避免工装在操作时出现滑移，也能隔绝硬质铝型材与台面的直接接触，防止刮花工作台面的涂层，尤其是在做PCB焊接、信号测试这类需要工位保持绝对稳定的作业时，这种带缓冲的支撑结构能吸收手部操作时产生的微小振动，避免测试探针出现偏移、焊接时烙铁头错位的问题。

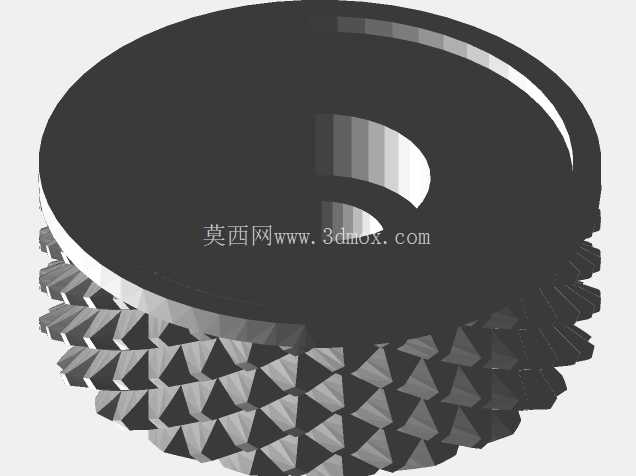

支脚的外表面做了滚花纹理处理，这处细节设计是考虑到当PCBGRIP夹持系统不需要额外加装铰链组件、直接用支脚做支撑调节时，操作人员可以直接用手指拧动支脚来微调支撑高度，滚花纹理能增大手指与支脚表面的摩擦力，即使手上沾有少量焊锡膏、防静电手套有轻微打滑的情况下，也能精准转动支脚调整支撑角度，不需要借助扳手等额外工具，能大幅缩短现场调试的时间。

从结构强度的设计逻辑来看，这款支脚的主体壁厚设置为2mm，采用均匀壁厚的结构设计，避免注塑成型时出现缩痕、内应力集中的问题，支脚与螺钉接触的位置做了局部加厚的加强筋，能承受最大50N的垂直压力，完全满足小型PCB夹持工装、桌面级测试治具的承重需求，不会因为长期受压出现支脚变形、支撑高度下沉的问题。在实际的工装搭建场景中，这类支脚不仅可以用作铝型材框架的底部支撑，也可以反向安装在型材的侧面，作为PCB板的侧向支撑挡块，滚花表面的摩擦力能避免PCB板在夹持时出现侧向滑移，沉槽内的防滑垫也能防止硬质支脚刮花PCB板的阻焊层，尤其是针对厚度在1.6mm以内的薄型PCB板，这种带缓冲的侧向支撑不会因为夹持力过大导致板边出现白边、开裂的问题。

很多从业者在搭建临时工装时，往往会忽略支脚这类小零件的结构合理性，要么直接用螺钉拧在型材上做硬支撑，要么粘贴橡胶垫做防滑，前者容易刮花台面、调节不便，后者橡胶垫容易脱落、缓冲性能不足，这款支脚的设计就是把现场使用时的多个小痛点整合到一个零件上，通过匹配标准铝型材的安装尺寸、兼容市售标准防滑垫、优化螺钉配合形式、增加表面防滑纹理这些细节设计，让小零件也能大幅提升工装的使用体验，不需要使用者再针对支撑结构做二次改造，拿到零件就能直接组装使用，适配各类基于15mm铝型材搭建的小型PCB测试、夹持、焊接工装场景。
