PCBGRIP示波器探头固定夹具上部结构

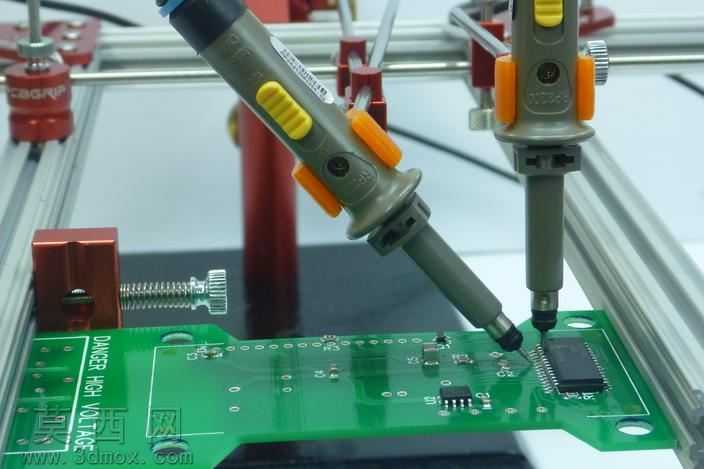

本模型为适配PCBGRIP测试系统的示波器探头固定夹具上部结构，采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循实际工装的装配逻辑与尺寸公差要求，对夹具的夹持结构、连接接口、调节部位均做了精细化的特征还原。模型构建时首先完成主体基座的草图绘制，通过拉伸、切除等基础特征搭建整体框架，针对探头夹持部位做了适配普源精电探头的尺寸匹配，预留直径2.5毫米的光孔结构，可兼容M3×0.5外螺纹的连接需求，用户可根据实际装配需求选择利用光孔直接穿设固定，或是自行攻出M3×0.5螺纹完成探头与夹具的锁紧装配，无需额外修改模型基础结构。材质设置上针对不同功能部位做了区分，主体夹持结构采用工程塑料材质模拟实际3D打印件的哑光质感，调节旋钮与锁紧部件采用金属材质渲染，还原金属件的细微磨砂与反光特性，弹簧部件单独设置弹簧钢材质，还原金属弹性件的表面纹理与光泽。结构设计上充分考虑电子测试场景的使用需求，夹具上部可与PCBGRIP系统的通用支架完成快速对接，夹持端可稳定固定示波器探头，保证探头测试端与PCB板测试点的稳定接触，避免测试过程中探头滑移导致的测量数据偏差，适配外径11毫米、内部直径10.5毫米的普源精电探针，夹持力度适中不会损伤探头外壳，同时可根据测试位置需求灵活调整探头的角度与伸出长度。整体建模过程中未构建内部走线结构，仅保留外部装配与功能结构，所有特征均做了圆角与倒角处理，避免尖锐边角，符合实际工装的使用安全要求，装配间隙预留合理，可直接用于3D打印制作实物工装，也可用于电子测试工位的工装布局仿真演示，验证探头与PCB板、测试支架之间的位置干涉情况，提前优化测试工位的工装排布方案。
