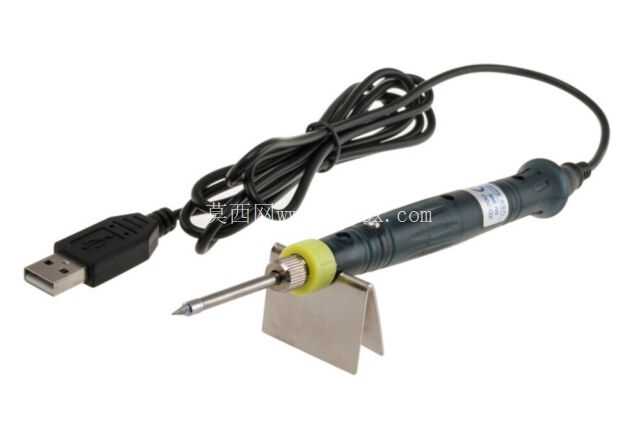

便携式5VUSB供电手持电烙铁结构设计

　　这款低压手持焊接工具的结构设计，完全围绕户外无市电、桌面空间受限的电子作业场景展开，日常外出做弱电线路检修、创客空间外场调试、学生电子竞赛现场焊接这类场景下，常规220V市电烙铁受供电条件限制无法使用，这款采用USB接口取电的设计，可直接对接移动电源、笔记本USB端口、车载USB供电口获取工作电源，彻底摆脱市电布线的束缚。从功能实现逻辑来看，整体结构分为供电连接段、握持手柄段、发热核心段、作业防护件四个部分，供电端采用标准USB-A公头设计，兼容绝大多数通用5V直流输出端口，无需额外定制转接线材，线缆与手柄衔接处做了防弯折应力释放结构，避免日常拖拽、反复弯折导致的线芯断裂问题，线缆长度控制在1.2米左右，既保证作业时手部有足够的活动范围，也不会因为线缆过长造成桌面缠绕、勾挂周边元器件的问题。

　　握持手柄段采用防滑绝缘的工程塑料材质，表面做了细微的环形防滑纹理，手柄直径控制在18mm，贴合成年人手部握持的自然弧度，长时间手持作业不会产生明显的硌手感，手柄内部集成了低压发热控制电路，将USB输入的5V直流电压转换为发热芯所需的工作参数，同时做了过流保护设计，避免供电端过载损坏。发热核心段采用插拔式发热芯结构，发热芯与手柄衔接处设置了耐高温的硅胶密封环，既可以固定发热芯的径向位置，也能阻隔发热端的温度向手柄部位传导，避免长时间作业时手柄表面温度过高影响握持舒适度，烙铁头采用尖锥型通用款型，可适配0805及以下封装的贴片元器件焊接、细导线搪锡、引脚补焊等精细作业需求，烙铁头与发热芯采用弹性卡接结构，后期更换不同头型的烙铁头无需拆解整个手柄，直接插拔即可完成替换。

　　配套的金属防护支架采用薄不锈钢冲压成型，支架底部做了折边支撑结构，作业间隙可直接将烙铁放置在支架上，避免高温烙铁头直接接触桌面造成烫损，支架的开口尺寸与烙铁发热段的直径匹配，放置时不会出现侧翻、滑落的问题。从安装边界尺寸来看，烙铁整体长度控制在170mm左右，最大直径位置为手柄段的20mm，配套支架展开后的支撑宽度为45mm，占用桌面积极小，即使在拥挤的调试工作台、野外临时作业的便携桌面上也能轻松放置。

　　设计过程中重点平衡了低压供电下的发热效率与握持安全性，发热芯的功率参数匹配5V2A的常规USB输出规格，不需要专用的快充协议即可达到焊锡熔化所需的工作温度，同时手柄外壳的绝缘等级满足低压电器的安全要求，即使手部出汗握持也不会出现漏电风险。不同于传统市电烙铁的笨重结构，这款产品的整体重量控制在80g以内，可直接放入工具包、甚至上衣口袋中携带，不会给外出作业增加过多负重，结构上没有多余的冗余部件，所有零件都围绕便携、实用的核心需求设计，没有为了外观增加不必要的装饰结构，所有外壳接缝处都做了错位止口设计，日常使用中焊锡渣、灰尘不会轻易进入手柄内部，降低后期维护清理的难度。
