集成多规格开口的便携多用扳手结构设计

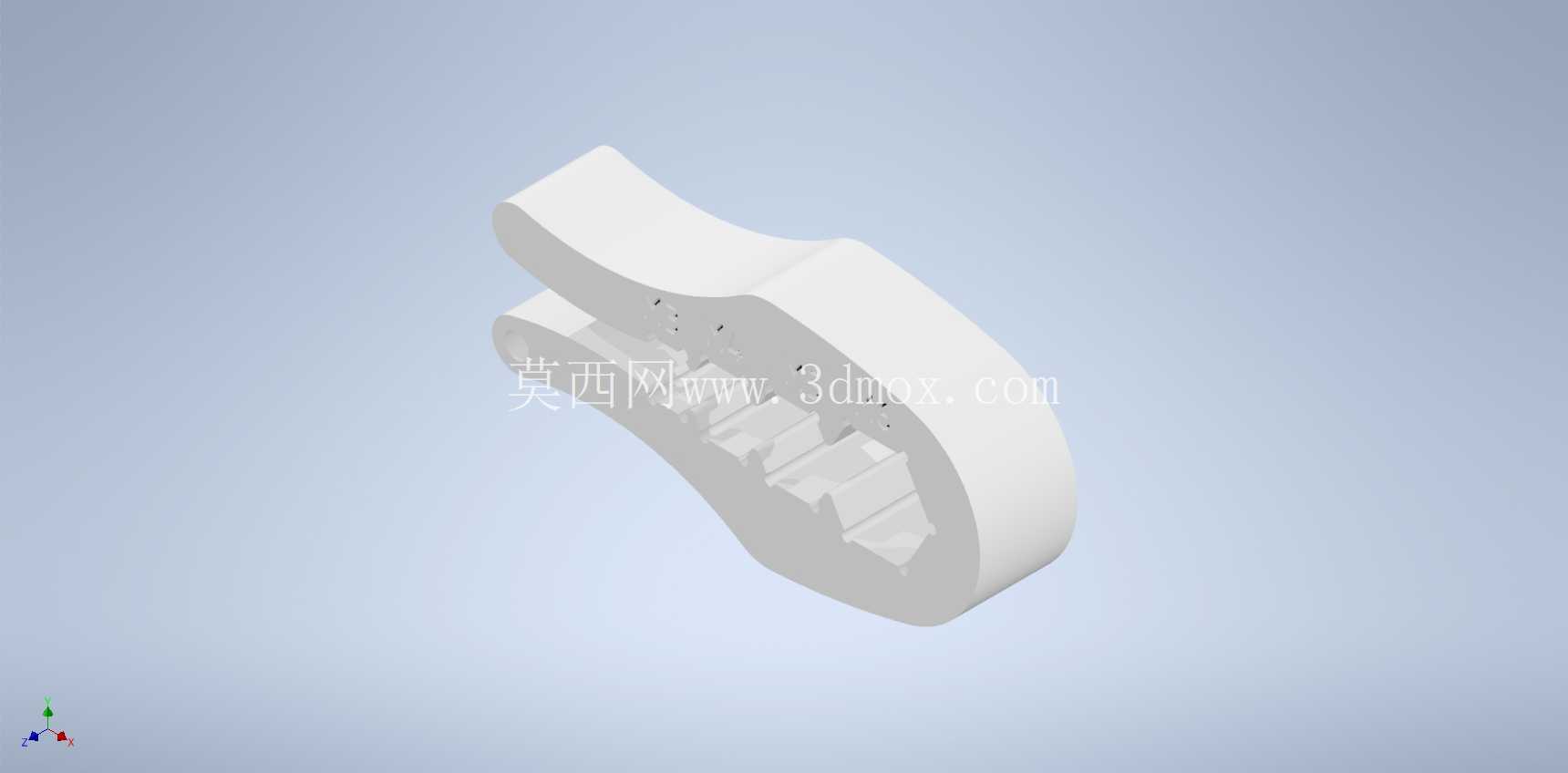

　　在日常设备维保、小型装配作业、户外应急检修场景中，作业人员往往需要携带多把不同规格的开口扳手，才能覆盖不同尺寸的螺钉、螺母拆装需求，零散的工具不仅增加携行重量，还容易在作业过程中出现单把工具遗失的情况，尤其在高空作业、狭窄空间作业时，频繁更换扳手会大幅拖慢作业节奏，甚至存在工具坠落的安全隐患。这款集成式多用扳手的设计初衷，就是将多个常用规格的开口尺寸整合到单一工具本体上，大幅减少工具携带数量，同时优化本体结构的便携性，适配复杂作业场景的使用需求。从结构设计逻辑来看，扳手本体采用一体化成型的弧形轮廓，没有额外的拼接部件，避免了分体结构在大扭矩施力时出现连接失效的问题。

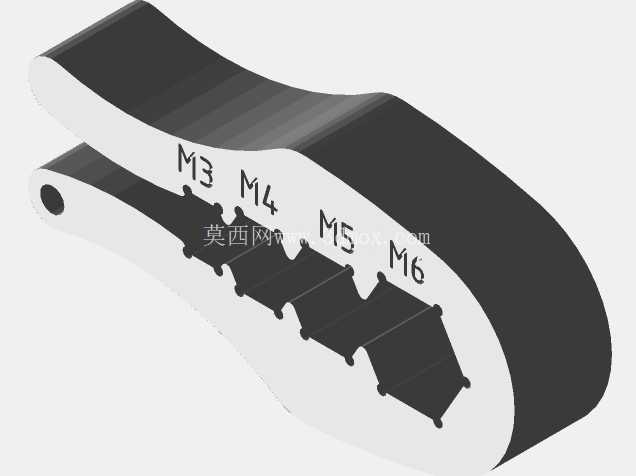

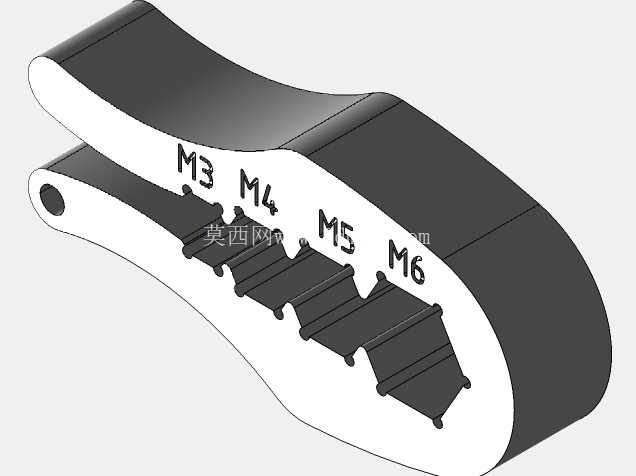

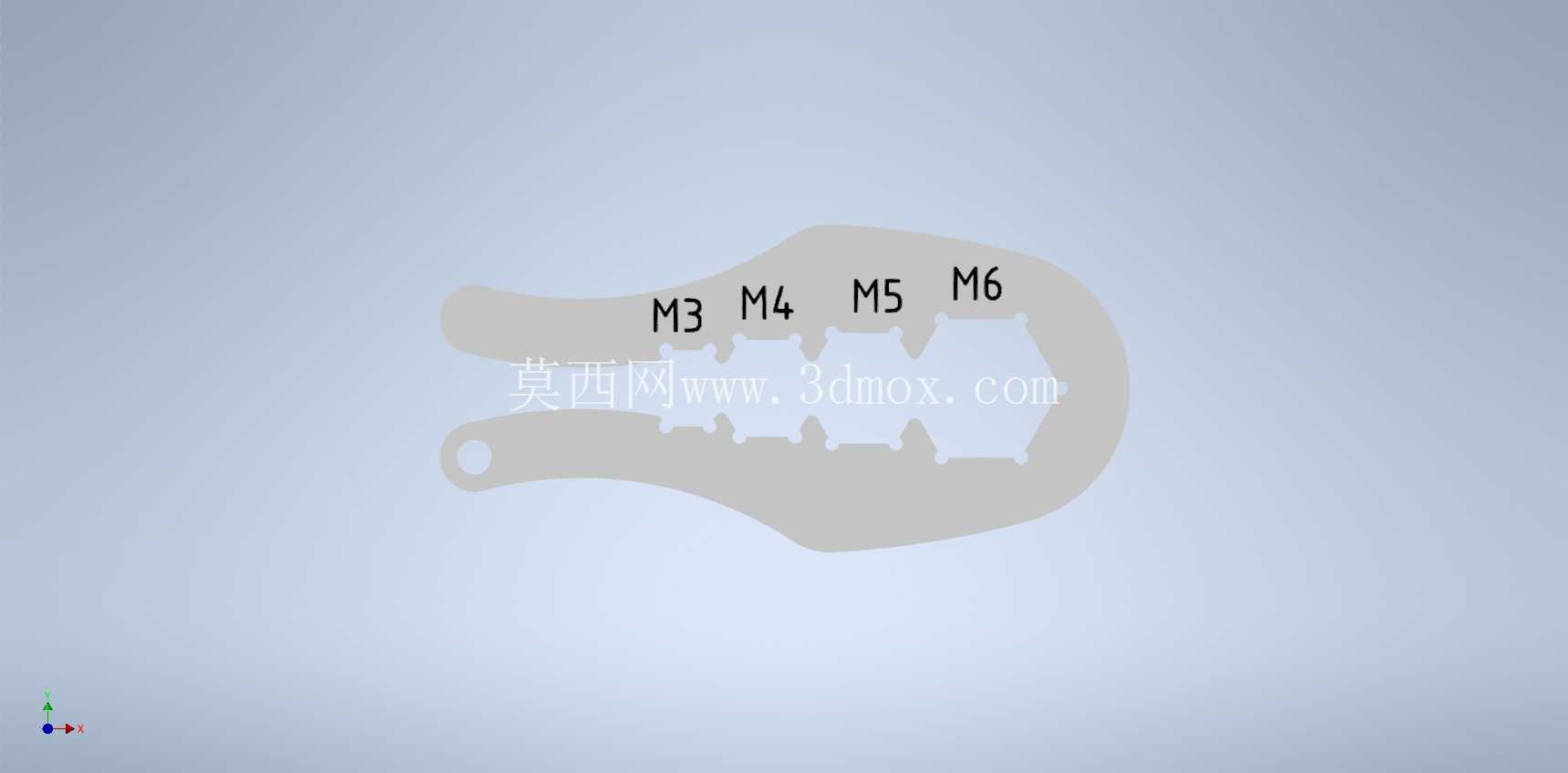

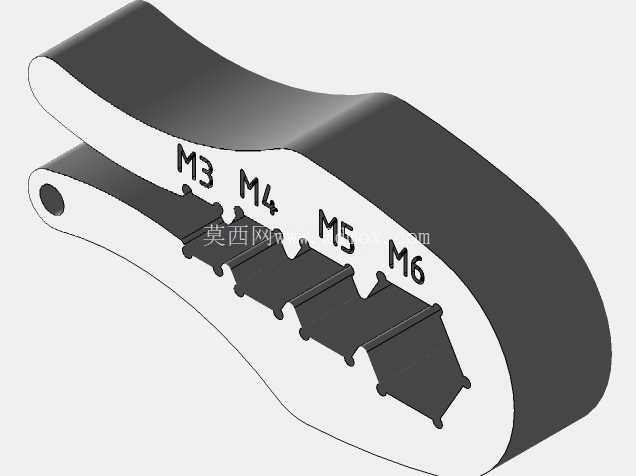

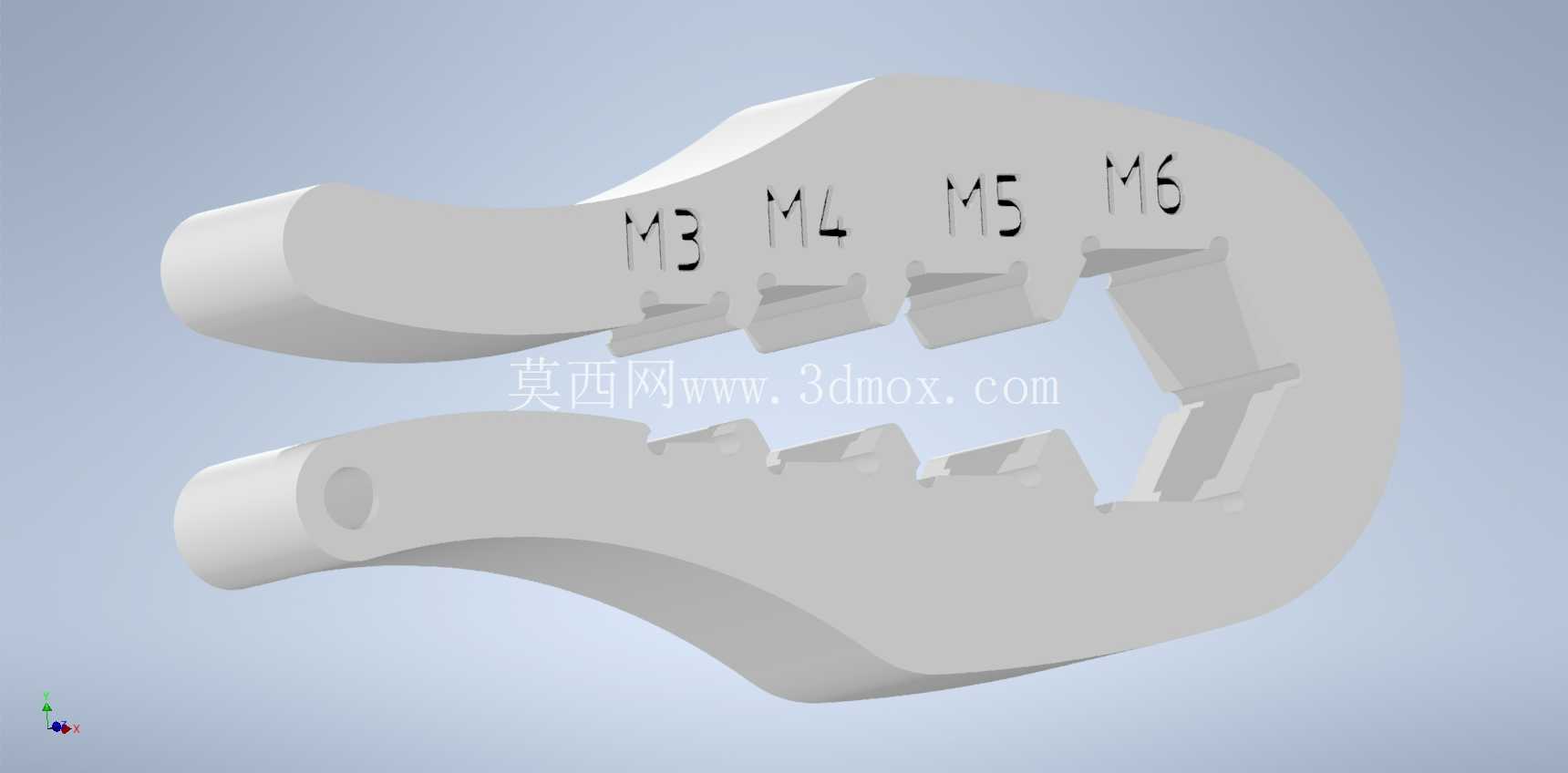

　　本体上依次排布不同尺寸的开口卡口，每个卡口的尺寸公差按照普通外六角紧固件的标准配合间隙设计，既保证卡口能顺利套入螺母或螺钉头，又不会因为间隙过大导致施力时打滑磨损紧固件棱角。每个卡口的受力面都做了局部加厚处理，通过有限元受力分析可以验证，在对应规格紧固件的最大允许拧紧扭矩下，卡口位置的应力集中系数控制在材料屈服强度的安全范围内，不会出现卡口断裂、变形的问题。扳手末端设计有穿绳孔，这个结构并非冗余设计，在高空作业场景中，作业人员可以将安全绳穿过该孔，把扳手系在手腕或者安全带上，既防止工具坠落伤人，也能避免工具从手中滑脱后掉落至设备缝隙中难以拾取。

　　整体外形轮廓贴合人手握持的弧度，施力时手掌与扳手本体的接触面积更大，相比传统细长柄的开口扳手，长时间施力时手掌的压感更低，能减少作业疲劳感。从安装边界与尺寸适配来看，这款扳手的整体轮廓尺寸控制在单手握持的舒适范围内，没有突出的尖锐棱角，在狭窄的设备舱、管线缝隙中作业时，不会因为本体过大无法伸入操作空间，各个卡口的位置排布经过优化，当使用其中一个卡口作业时，其余卡口不会与周边的管线、设备壳体发生干涉，能适配空间受限的拆装场景。

　　材料选型方面，适配3D打印快速制作的需求，选用ABS材料作为原型验证材料时，材料的各向异性特性在结构设计中已经做了考量，受力方向的打印层理方向与主应力方向保持一致，能最大化发挥材料的强度性能，小批量制作时也可以采用金属压铸工艺批量生产，满足不同使用场景的强度需求。在实际使用过程中，这款扳手可以覆盖日常维保中最常用的几个紧固件规格，普通的家电拆装、自行车维保、小型设备检修场景下，无需携带整套扳手，单把工具就能完成大部分拆装作业，末端的穿绳孔还可以搭配挂绳使用，日常收纳时可以挂在工具墙或者钥匙扣上，取用十分方便。针对扳手的受力薄弱位置，设计时特意加大了卡口根部的过渡圆角，减少应力集中带来的断裂风险，反复拆装使用后也不会出现卡口变形、打滑的问题，相比传统单规格扳手，在便携性和空间利用率上有明显优势，尤其适合流动作业人员、应急维保人员日常携带使用，也可以作为配套工具随小型设备一同配发，减少终端用户的工具配置成本。
