125mm车床用W20肖布林卡盘连接法兰

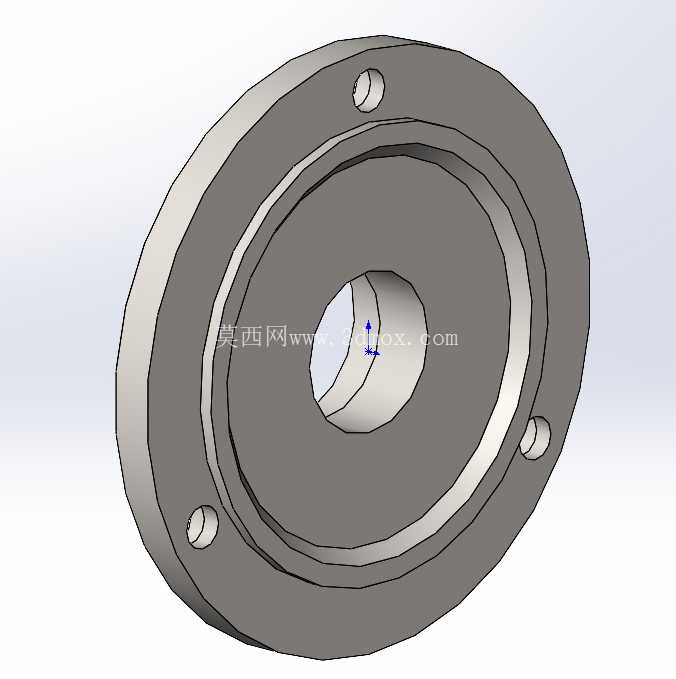

在普通车床及高精度车削加工工位中，卡盘与主轴端的连接精度直接决定工件装夹的同轴度、重复装夹定位误差，以及高速切削工况下的整体刚性，这款适配W20规格肖布林主轴的125mm卡盘连接法兰，正是针对中小规格精密车床的装夹衔接需求设计的过渡连接件。从实际加工场景来看，这类法兰主要应用于仪表车床、小型精密万能车床的主轴端改造、卡盘换装场景，当需要在肖布林W20主轴接口的车床上装夹125mm规格三爪或四爪卡盘时，无需对主轴端进行二次加工，通过该法兰即可完成接口匹配，避免破坏主轴原有安装基准。

从功能特性上看，该法兰属于典型的盘类轴系连接件，整体采用同轴阶梯式结构设计，大端端面用于对接卡盘的安装基面，小端内孔及止口完全匹配肖布林W20主轴的端接尺寸，端面上均匀分布的三个安装沉孔，分别对应卡盘的固定螺栓位与主轴端的锁紧连接位，安装时可通过止口的配合面完成径向定位，保证法兰与主轴、卡盘三者的同轴度控制在0.01mm以内，满足精密车削时的跳动要求。不同于普通焊接法兰或管道连接法兰，机床用卡盘连接法兰对基面的平面度、止口的圆柱度要求极高，设计时特意将法兰的安装配合面厚度做了加强处理，避免卡盘在夹持重型工件进行大进给切削时，法兰出现微变形导致装夹偏移。

设计过程中，首先需要明确主轴端的安装边界：肖布林W20主轴的端接止口直径、内孔锥度、锁紧螺纹规格都是固定的标准值，法兰的小端内孔必须完全贴合主轴的定位外圆，同时预留出主轴拉杆的穿过空间，保证卡盘的拉紧机构可以正常动作。法兰大端的安装孔位则完全匹配125mm规格Bison-Bial系列卡盘的安装螺栓分布圆，三个沉孔的深度经过精确计算，保证螺栓锁紧后端面不会突出法兰安装基面，避免卡盘安装时出现虚接。外形尺寸上，法兰的最大外圆直径略小于125mm卡盘的本体外径，不会在卡盘外围形成突出的干涉边，避免加工时工件、刀具与法兰边缘发生碰撞；法兰的整体厚度控制在合理范围内，既保证足够的结构刚性，又不会过多增加主轴端的悬伸长度，减少主轴轴承的额外负载，降低高速旋转时的不平衡量。

在实际装配使用时，需要先将法兰小端的止口擦拭干净，均匀涂抹少量润滑脂后推入主轴端，通过主轴端的锁紧件将法兰与主轴牢牢固定，打表检测法兰大端安装基面的端面跳动，确认跳动值在允许范围内后，再将卡盘通过螺栓固定在法兰大端，再次打表检测卡盘的夹持基准跳动，即可完成装夹。这类法兰的适配场景还包括小型数控车床的卡盘换装、教学用实训车床的附件扩展，当加工场景需要在小规格车床上装夹更大直径的卡盘来拓展装夹范围时，这种高精度过渡法兰是必不可少的衔接部件，相比直接改装主轴端的方案，使用标准法兰换装的方式成本更低，且不会破坏机床原有精度，后续更换其他规格卡盘时也更加便捷。

从结构受力角度分析，车削加工时卡盘承受的切削力会通过法兰传递到主轴上，因此法兰的材质通常选用45号钢或40Cr调质处理，保证足够的强度与韧性，避免在重载切削时出现断裂或变形。法兰上的安装孔位在设计时特意做了沉头处理，一方面可以避免螺栓头突出影响安装精度，另一方面也能减少高速旋转时的风阻与动不平衡量。法兰的内孔与主轴配合的位置，设计时采用了H7/h6的间隙配合，既保证安装时可以顺利推入，又不会因为配合间隙过大导致同轴度超差；大端与卡盘配合的止口则采用H6/js5的过渡配合，进一步保证卡盘安装后的定位精度。在日常维护中，每次拆装卡盘时都需要检查法兰配合面是否有磕碰、毛刺，若发现配合面有损伤需要及时研磨修复，避免影响装夹精度，长期使用后还需要检查法兰安装孔是否出现磨损、拉长的情况，若出现磨损需及时更换，防止切削时卡盘飞出引发安全事故。
