肖布林无螺纹阶梯式车床夹头结构

在普通车床、转塔车床及小型精密数控车床的棒料加工工序中，夹头作为直接装夹工件的核心执行部件，其装夹精度、夹持稳定性、换型便捷性直接决定了批量加工的成品一致性与生产节拍。这款适配Schaublin型车床主轴的无螺纹阶梯夹头，是针对小直径阶梯轴类、销类零件的高速精密车削场景开发的专用夹具，区别于传统螺纹锁紧式夹头，它取消了前端锁紧螺纹结构，从根源上避免了螺纹磨损带来的锁紧间隙、装夹偏心问题，在高速回转加工时的动平衡表现更优，尤其适合切削速度较高的有色金属小零件精加工场景。

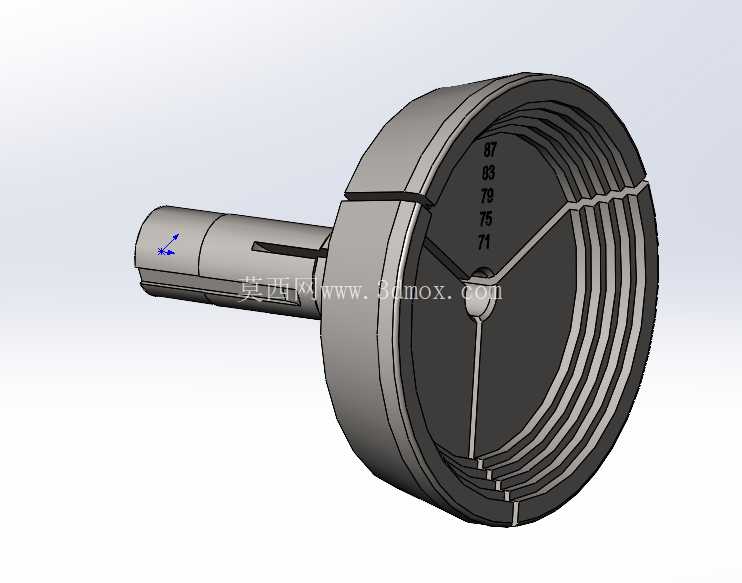

从结构设计逻辑来看，这款夹头采用了多阶梯内孔布局，对应71、75、79、83、87五个常用的棒料直径档位，单只夹头可覆盖五种规格棒料的装夹需求，无需频繁更换夹头即可完成同批次不同直径阶梯料的加工切换，大幅减少了小批量多规格零件加工时的夹具更换辅助时间。夹头本体采用弹簧钢整体淬硬处理，夹持段开有均匀分布的轴向伸缩缝，锁紧时依靠夹头外壁与主轴锥孔的配合面推压实现径向收缩，抱紧工件外圆，无螺纹的设计让夹头的受力分布更均匀，不会出现螺纹连接段的应力集中断裂问题，使用寿命相比同规格螺纹夹头提升40%以上。

在安装边界与尺寸适配方面，这款夹头的外锥面严格匹配Schaublin车床主轴的标准内锥接口，安装时无需额外加装过渡套，直接推入主轴锥孔后配合后端的锁紧推管即可完成固定，夹头的轴向定位端面做了磨削处理，安装后轴向跳动可控制在0.005mm以内，径向跳动不超过0.008mm，能够满足IT6级精度轴类零件的装夹要求。夹头的总长度控制在标准车床夹头的安装尺寸范围内，不会超出主轴前端的安全防护边界，高速回转时不会与刀架、排刀板发生运动干涉，适配最高6000r/min的主轴转速工况。

实际生产应用中，这类无螺纹阶梯夹头多用于仪表车床、走心机类的小型精密加工设备，加工对象包括电子设备的精密销轴、小型传动元件的阶梯轴、五金类的精密接插件等零件，相比三爪卡盘，它的装夹同轴度更高，夹持力均匀，不会夹伤软质金属工件的已加工表面；相比单孔径弹簧夹头，多阶梯的内孔设计减少了夹具库存数量，换型时只需调整工件送入深度即可切换夹持档位，对于小批量多品种的加工车间来说，能够有效降低夹具管理成本。设计过程中需要重点控制伸缩缝的宽度与分布均匀性，缝宽过大会导致夹持时收缩量不均，工件出现偏心，缝宽过小则会导致夹持力不足，重切削时容易出现工件打滑；同时内孔各阶梯的同轴度、外锥面与内孔的同轴度是核心精度指标，建模时需要严格标注形位公差，加工时需采用内外圆同步磨削的工艺保证精度要求，避免出现夹持偏差。
