肖布林102VM车床十字进给螺杆结构

　　在普通车床的进给系统里，十字进给螺杆是承担横向进给动力传递、精准拖板位移的核心传动构件，这款适配Schaublin 102VM车床的十字进给螺杆，对应原厂目录号102VM-725，是小型精密车床维修、备件替换、进给系统精度恢复场景下的关键适配零件。从实际设备应用场景来看，Schaublin 102VM作为小型精密仪表车床，多用于小尺寸五金零件、仪表构件、精密轴类件的车削加工，十字拖板的进给精度直接决定工件的径向尺寸公差、端面车削的平面度，而进给螺杆作为拖板位移的直接执行件，其螺纹段的加工精度、杆身的同轴度、安装定位段的配合公差，都会直接传导到最终的加工误差上。

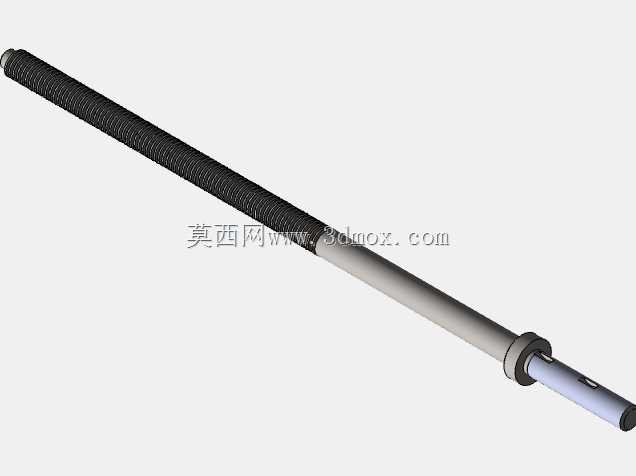

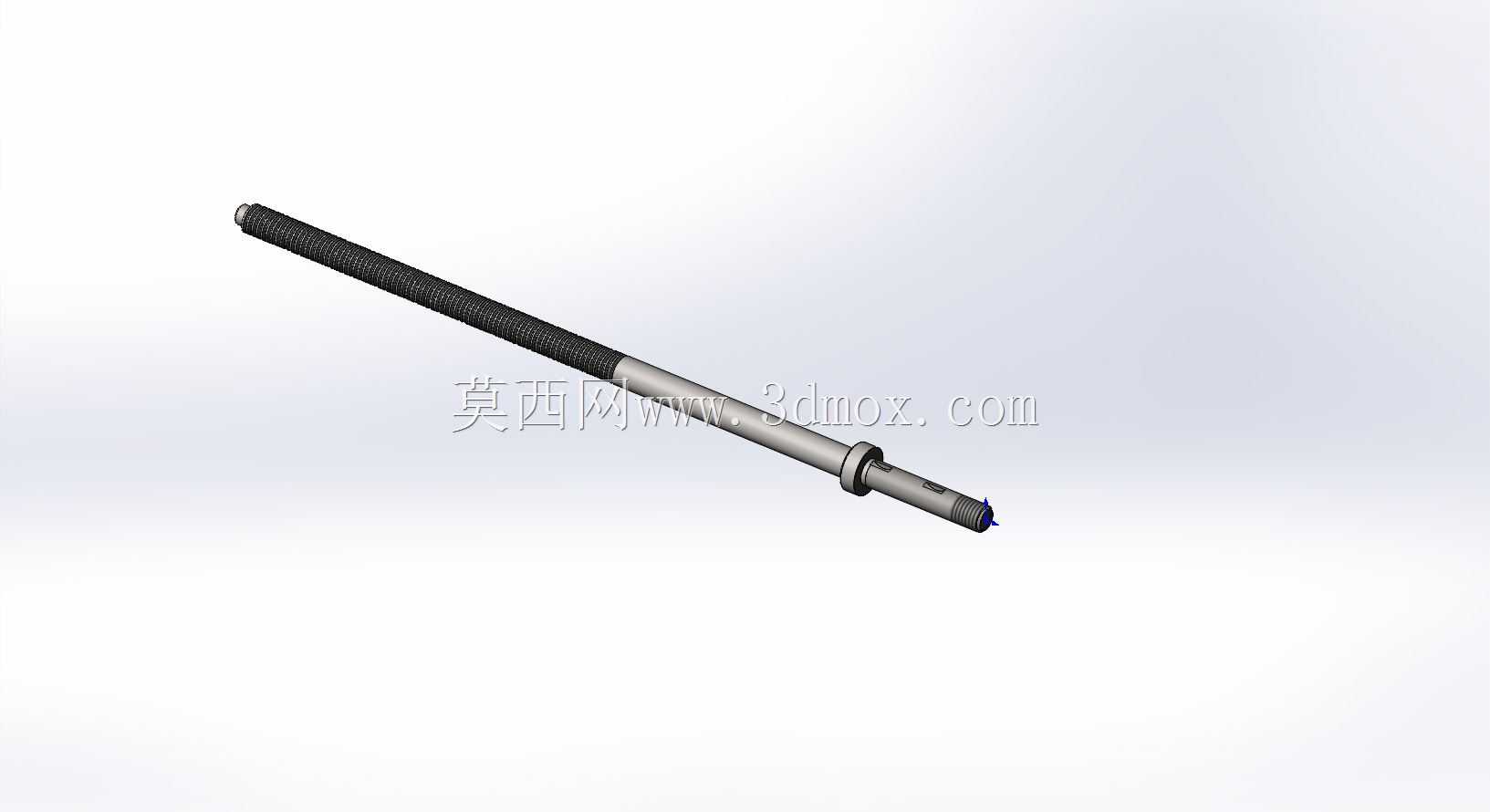

　　从产品功能特性来看，这款螺杆整体为长轴类结构，杆身分为三个功能区段：一端是长度占比约六成的外螺纹传动段，采用梯形螺纹牙型，和拖板箱内的开合螺母配合，将手轮或者进给机构输入的旋转运动转化为拖板的直线位移，螺纹段表面做了发黑处理，提升长期往复运动下的耐磨性能，减少日常润滑维护的频次；中间段是光轴定位段，和拖板座上的支撑衬套配合，承担螺杆旋转过程中的径向支撑，保证螺杆转动时的径向跳动控制在极小范围内，避免进给过程中出现拖板爬行、位移卡顿的问题；靠近螺纹末端的位置设计有轴肩定位结构，用于限制螺杆的轴向窜动，和端部的锁紧结构配合，将螺杆的轴向间隙控制在适配精密进给的范围内，保证小进给量车削时的位移响应一致性；最末端是驱动连接段，设计有扁位结构，和进给手轮或者动力输入轴的连接套配合，传递输入扭矩，避免旋转传动过程中出现打滑、空程的问题。

　　从设计思路层面来看，这款螺杆完全匹配原厂102VM车床的安装空间，没有做额外的结构改动，所有配合尺寸均按照原厂备件的公差带设计：螺纹段的牙距匹配车床原有的进给刻度盘参数，保证手轮每转动一格对应的拖板位移量和原厂设计完全一致，维修替换后不需要重新校准刻度对应关系，操作人员可以直接沿用原有的操作习惯；支撑段的轴径公差采用h6级精度，和铜质衬套的配合间隙控制在0.01-0.02mm之间，既保证转动过程无卡滞，又不会因为间隙过大导致进给方向出现让刀；轴肩的端面垂直度控制在0.005mm以内，和推力轴承配合时能保证端面受力均匀，长期使用不会出现偏磨导致的进给精度下降；末端的连接扁位尺寸和原手轮的安装槽完全适配，不需要额外修配即可完成装配。

　　从外形尺寸与安装边界来看，这款螺杆整体为细长轴结构，总长度适配102VM车床十字拖板的横向行程范围，安装时不需要对车床本体做任何改装，螺纹段的有效行程覆盖车床原设计的最大横向进给距离，不会出现行程不足或者超程碰撞的问题；杆身的最大外径小于拖板座上的安装孔直径，穿装过程可以直接从原安装位推入，不需要拆卸周边的其他构件；端部的锁紧结构位置和原设计一致，装配完成后螺杆的转动阻力均匀，全程无卡顿点，手轮转动的手感和原厂备件保持一致。在实际维修替换场景中，这类螺杆的磨损通常出现在螺纹段的常用工作区间，长期使用后螺纹牙型磨损会导致进给空程量增大，精车时尺寸控制难度提升，严重时还会出现进给爬行导致的工件表面振纹，这款适配螺杆的螺纹牙型经过精度校验，中径公差控制在6H级对应的配合精度，替换后可以有效恢复车床横向进给的原有精度，满足小型精密零件的车削加工要求。
