液压调节阀门配套安装支撑支架结构

这套支撑结构主要服务于工业液压管路系统中的调压类阀门组安装，在中小型液压站、试验台管路、流体压力调控工位中，这类支架是保障阀组运行稳定性的核心安装载体。很多现场调试中遇到的压力表示数抖动、阀杆卡滞、调压手柄操作阻力异常问题，追根溯源往往是安装支架刚性不足、定位基准偏移导致的，这套结构在设计阶段就针对性规避了这类常见工程问题。

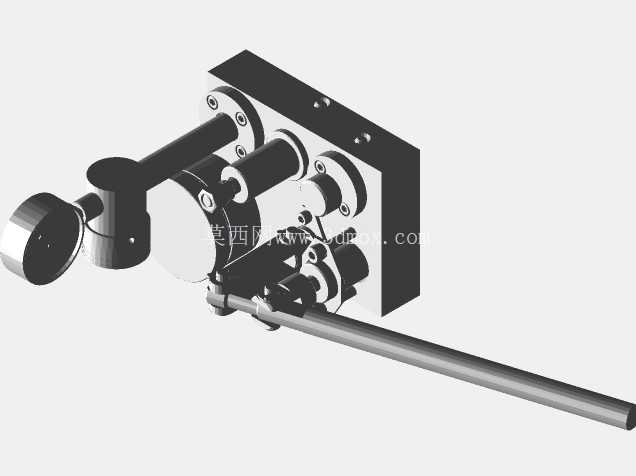

从功能实现来看，支架承担了多重安装定位职责：底座采用整块矩形安装基板设计，基板上预留的多组安装孔位可适配不同规格的底板固定需求，既可以通过螺栓锁紧在设备安装平台上，也能适配T型槽工作台的快速装夹需求。支架上部的支撑结构分别对应三个核心安装位：带压力表的调压阀安装位预留了同轴度校准基准面，保证压力表接入后与阀组通路垂直，避免侧向应力长期作用导致压力表接头渗油；杠杆操作机构的铰接位采用了分层衬套设计，铰接轴的安装孔位做了同轴度公差约束，保证操作杠杆扳动时无径向窜动，调压行程的线性度可控；安全阀安装位设置了独立的支撑凸台，凸台高度经过匹配计算，让安全阀泄油口的朝向刚好对准预设的回油收集区域，避免泄油时飞溅污染周边工位。

设计过程中优先考虑了安装边界的适配性，整体结构的横向伸出长度控制在操作空间允许范围内，操作杠杆的末端延伸长度经过人机工程校核，操作人员站在工位正面即可完成全行程调压操作，不需要探身或者额外加装延长杆。垂直方向的高度设置兼顾了压力表的可视角度，正常站立操作时视线与压力表表盘夹角在15度以内，读数时不存在视觉盲区，同时不会因为整体高度过高导致设备运输时超出常规包装箱的尺寸限制。底座的厚度经过刚性校核，在阀组满压工作产生的振动载荷下，底座的形变量控制在0.02mm以内，不会因为长期振动导致连接螺栓松动。

结构细节上，不同功能部件的安装位都做了防呆设计：调压阀的安装法兰设置了定位止口，装配时不需要反复调整角度就能对准安装孔位；铰接部位的限位凸台可以限制杠杆的最大扳动角度，避免操作时超行程导致阀杆顶死；压力表安装位的旁边预留了微小的走线间隙，如果后续需要加装压力传感器，不需要额外改造支架就能完成布线。所有棱角位置都做了工艺倒角，既避免装配时划伤操作人员，也能消除应力集中点，提升支架在长期交变载荷下的结构寿命。

在实际应用场景中，这类支架可以直接适配小流量液压试验台的调压单元安装，也可以经过 minor 的孔位调整后用于小型润滑系统、流体压力检测工位的阀组固定。相比通用的角钢焊接支架，这种一体化设计的安装结构不需要现场焊接打磨，所有安装面都经过机加工保证平面度，装配后阀组的同轴度、平行度精度更容易保证，后期维护时拆卸阀组也不需要重新校准安装位置，能大幅减少现场装配和调试的工时消耗。支架上的各个安装凸台高度都经过匹配计算，保证接入的管路走向顺畅，不会出现管路强行弯折导致的通径缩颈问题，减少管路沿程压力损失。
