车床配套铣削加工功能拓展附件结构

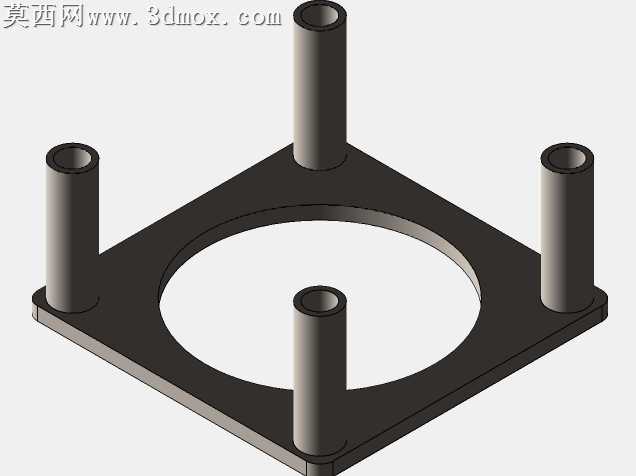

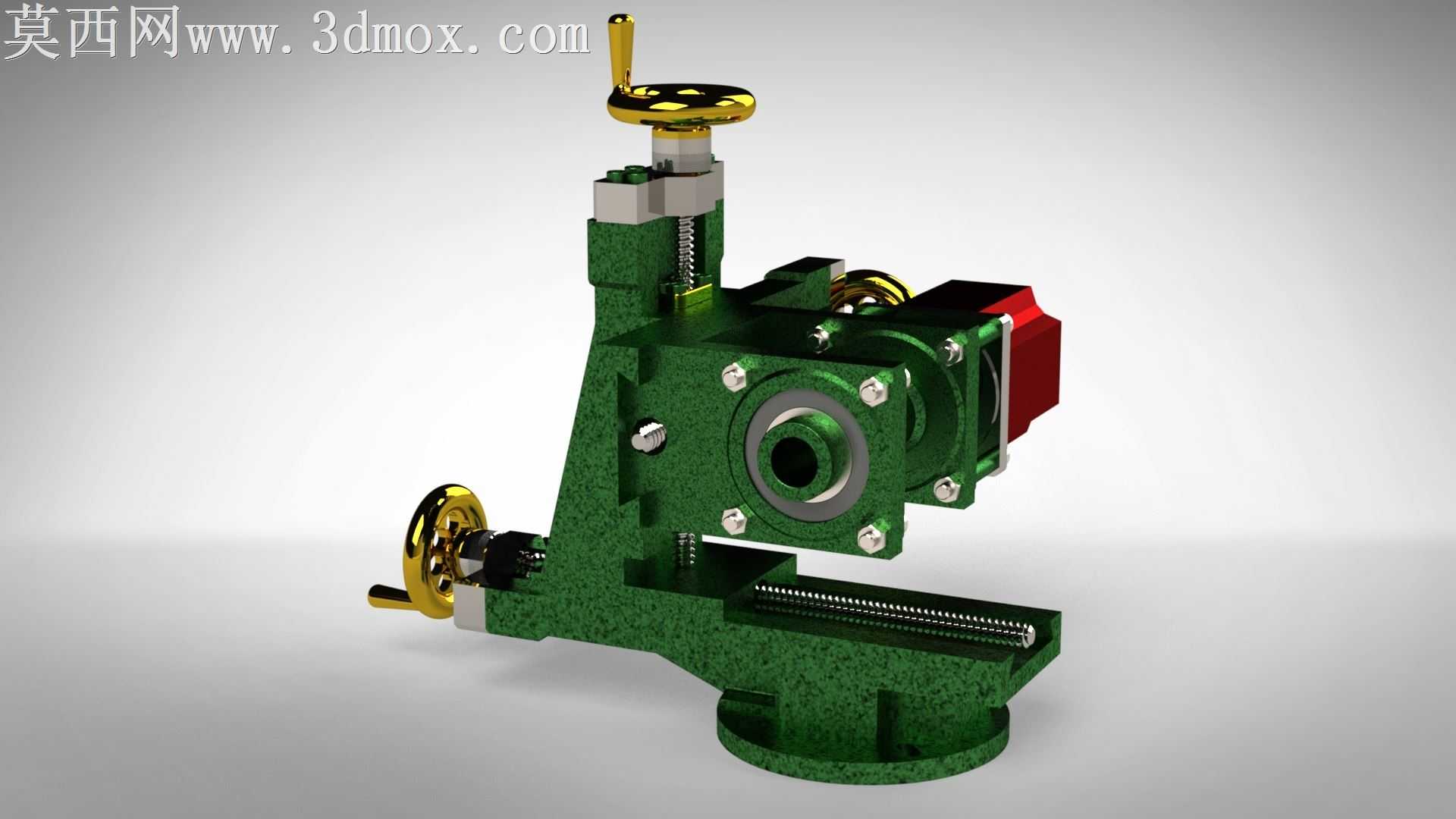

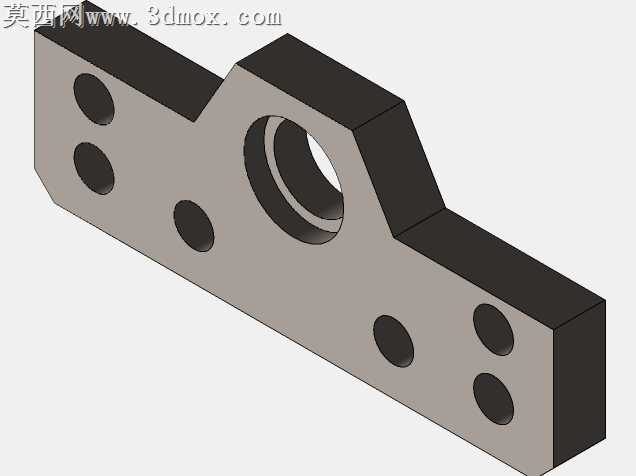

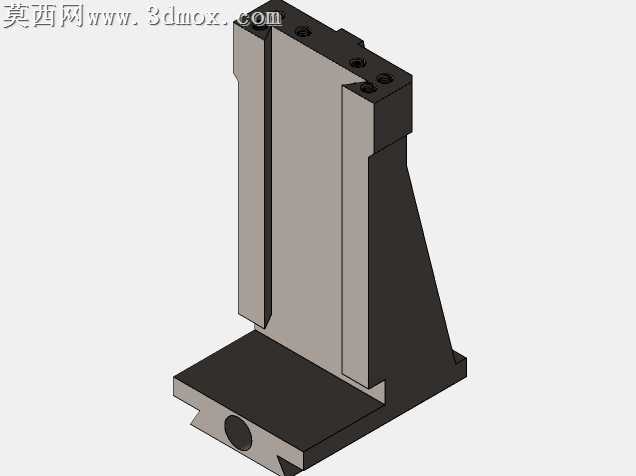

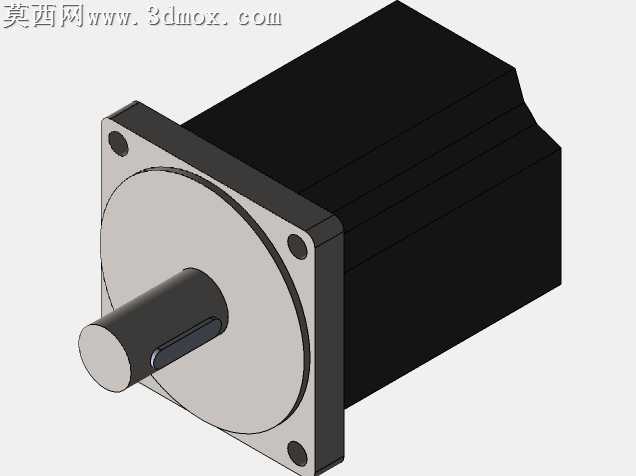

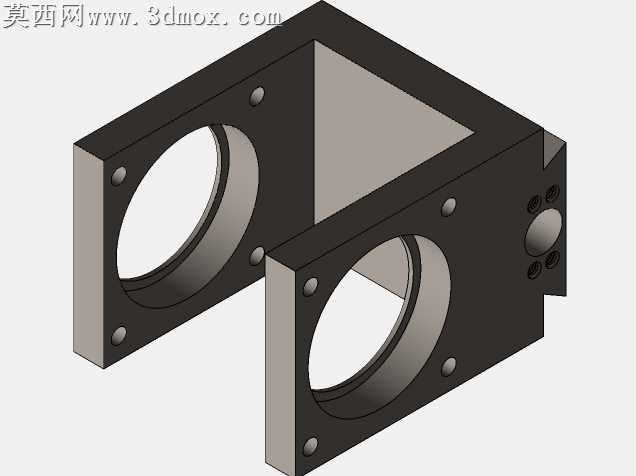

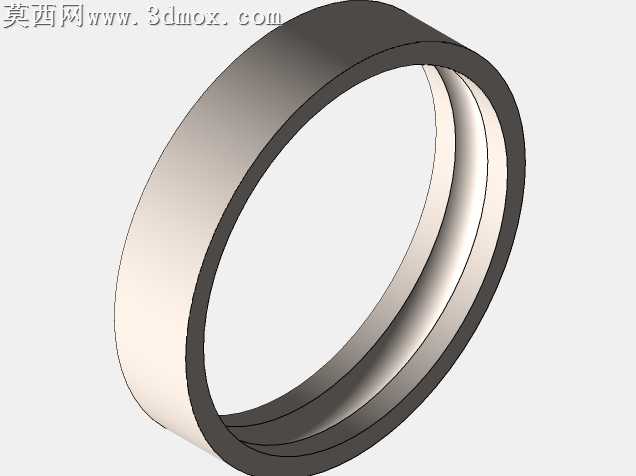

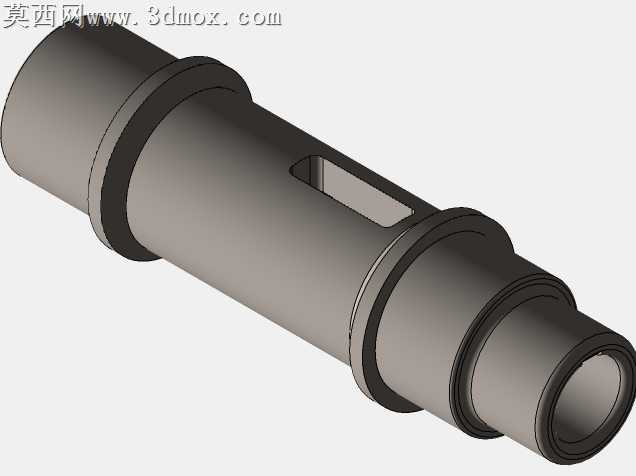

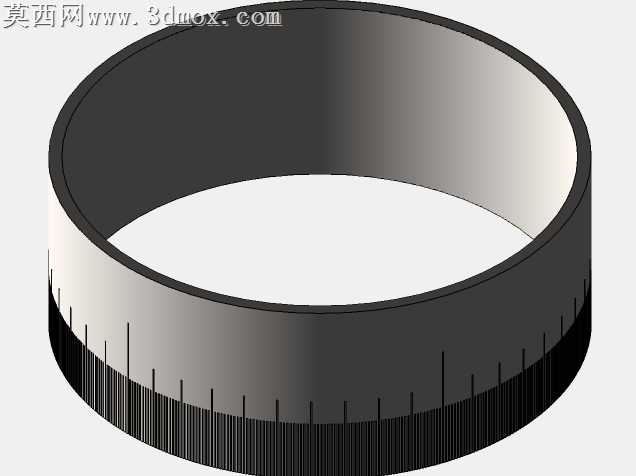

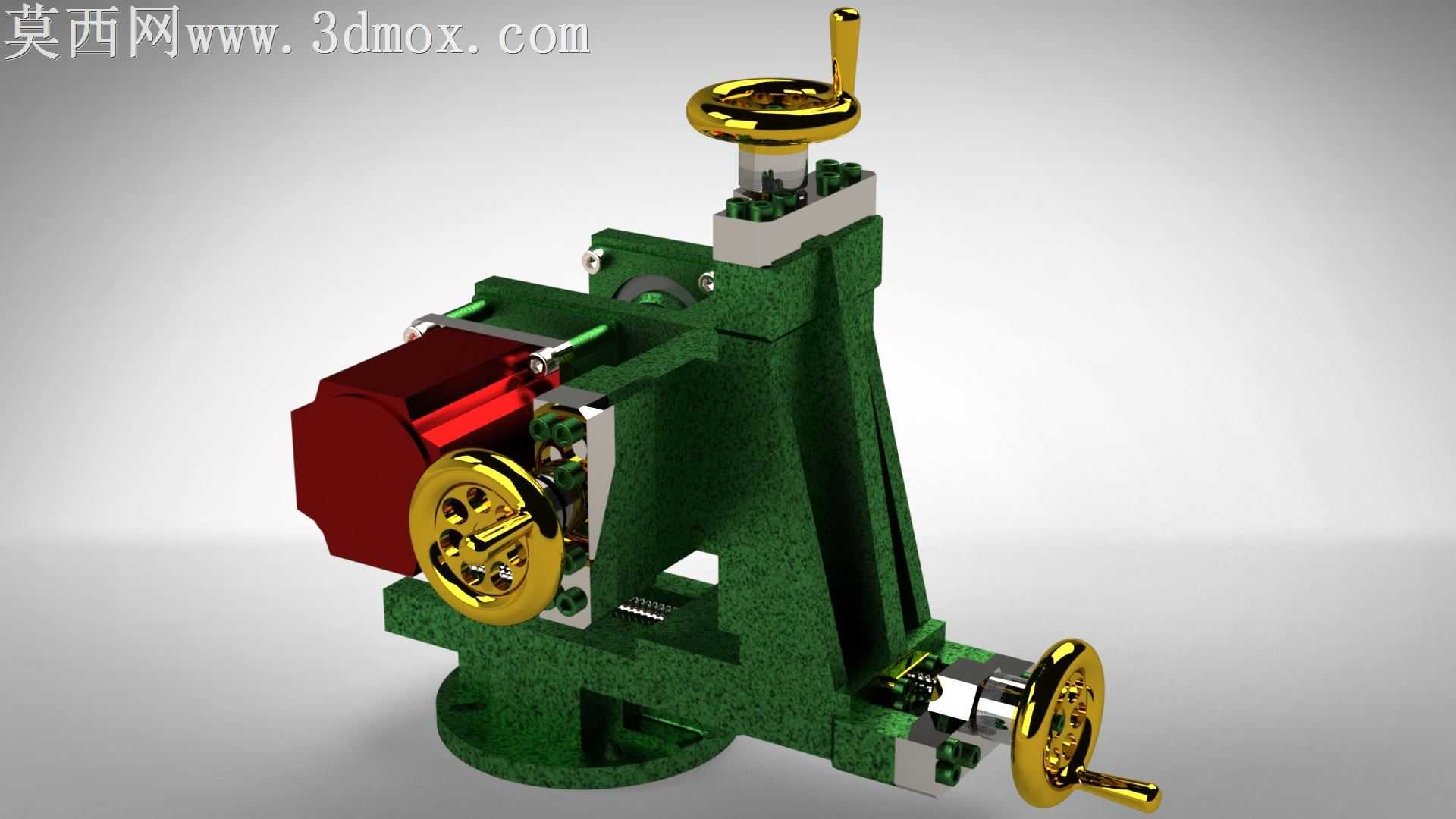

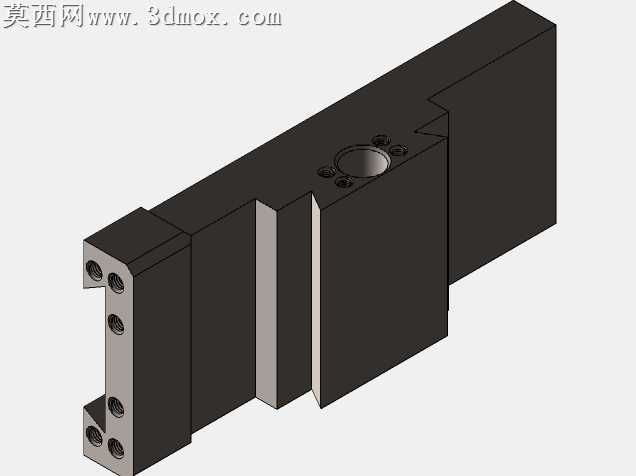

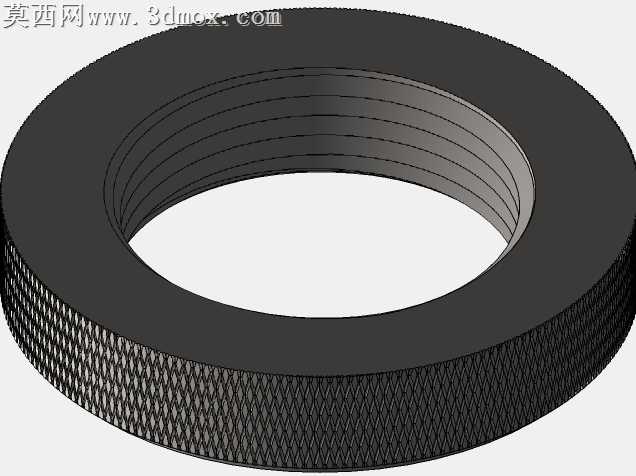

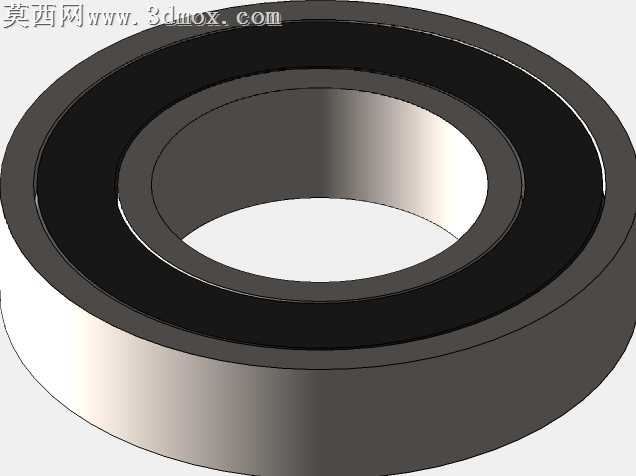

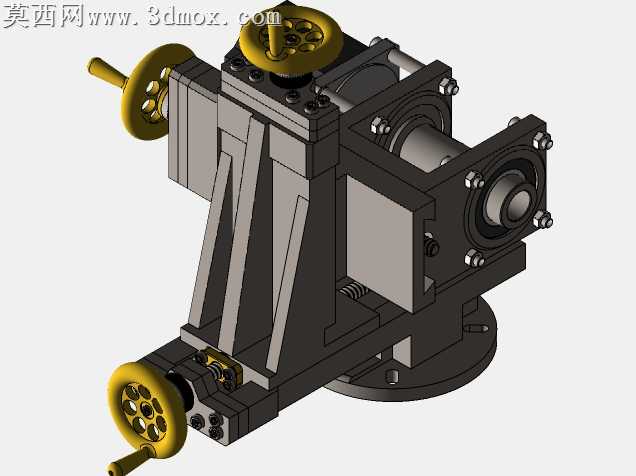

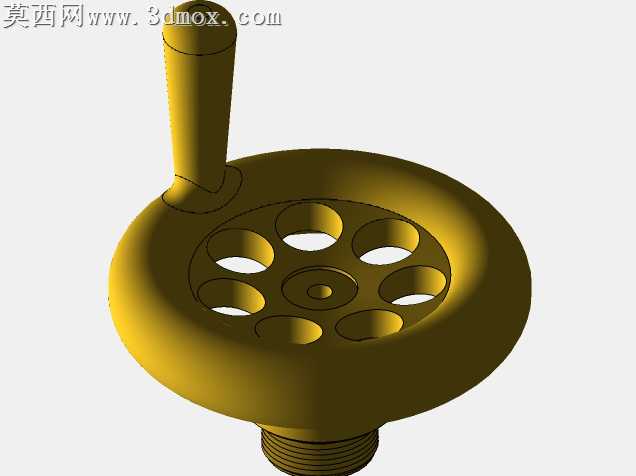

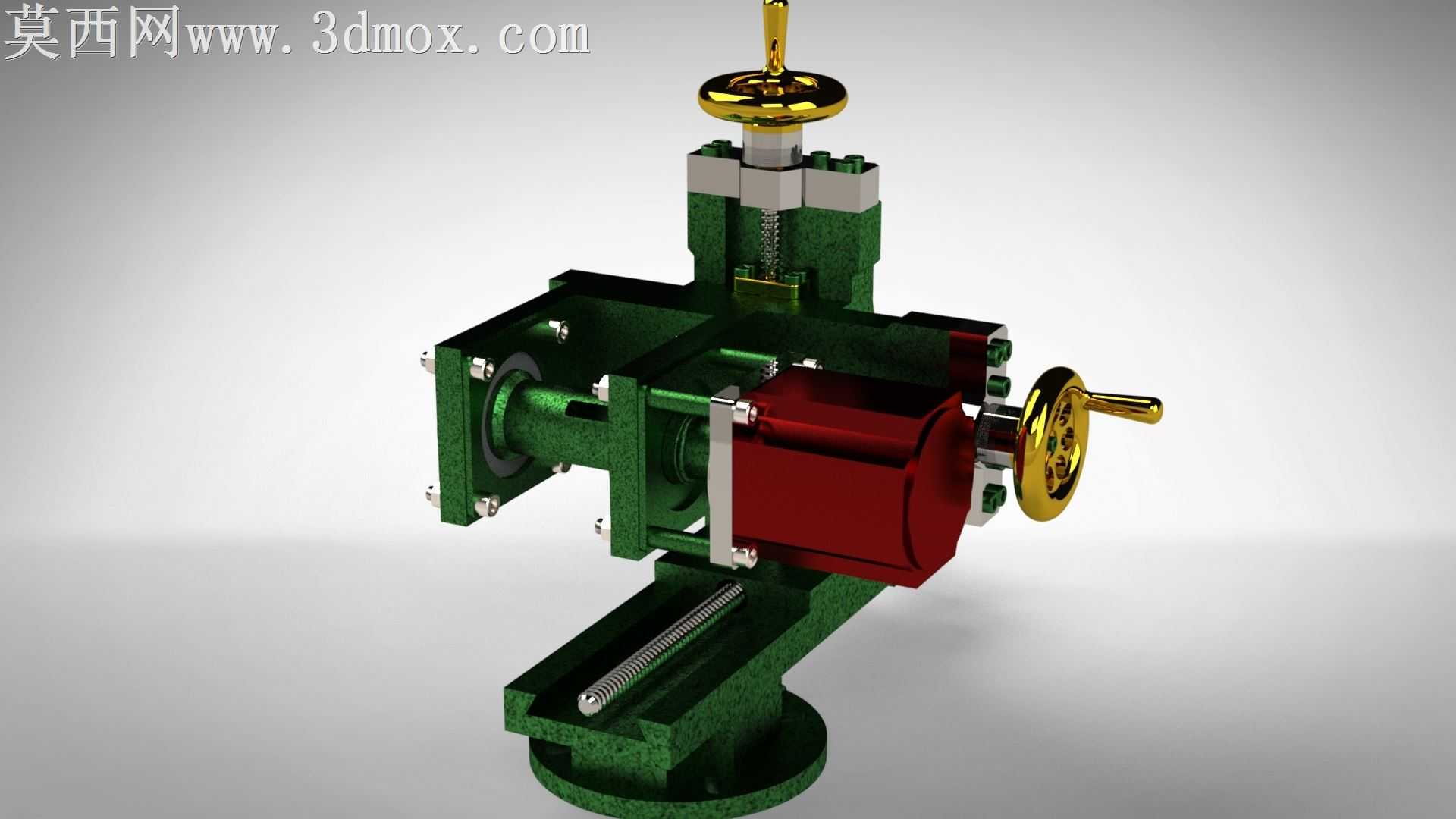

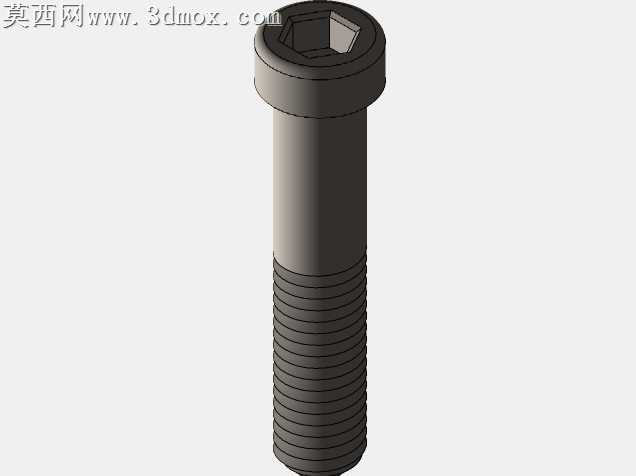

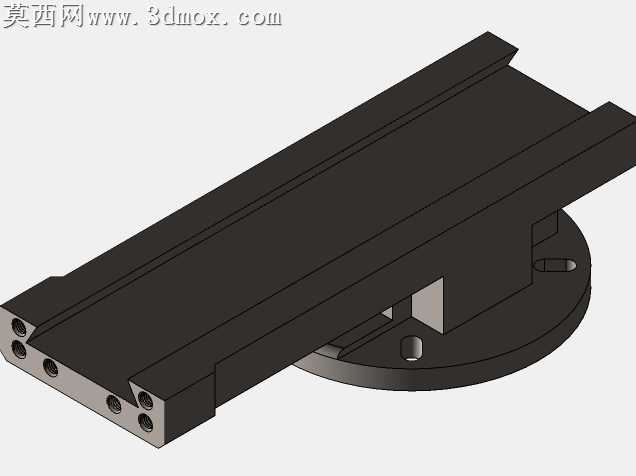

该作品为车床配套的铣削功能拓展附件，整体采用三维参数化建模方式完成全结构搭建，建模过程中对每一处装配配合关系做了严谨的约束定义，确保各运动部件的运动逻辑符合实际机械传动规则，可直接用于装配干涉校验、运动仿真演示以及后续的工程图导出工作。渲染阶段采用了写实级材质映射方案，主体铸铁基座部分赋予了带细微颗粒质感的锤纹绿漆材质，还原工业机床铸件的漆面质感，表面做了轻微的粗糙度调整，避免出现过度反光的失真效果；手轮部分采用亮面镀金金属材质，搭配防滑滚花纹理细节，还原金属加工件的精致质感；中间的动力安装座部分采用哑光红漆金属材质，与绿色基座形成清晰的视觉区分，方便快速识别不同功能模块；传动丝杆、导向导轨部分赋予了抛光钢材材质，还原机加工传动件的金属光泽，各部件的边缘都做了符合实际加工工艺的倒角处理，没有出现尖锐直角的不符合加工常识的结构。结构设计上，该附件采用十字滑台的经典布局，垂直方向设置带手轮操控的升降进给机构，通过梯形丝杆传动实现竖直方向的精准位移调节，水平方向设置横向进给滑台，同样通过手轮驱动丝杆带动滑座移动，可实现铣削加工时的X、Z两轴进给调节，底部设置与车床刀架位置匹配的安装基座，可直接固定在普通车床的中拖板位置，无需对车床本体做大规模改造即可拓展出铣削加工能力，让普通车床可完成小型零件的平面铣削、键槽加工等原本需要铣床完成的工序。设计思路上充分考虑了普通车床用户的低成本功能拓展需求，整体结构紧凑，所有传动部件都设置了对应的轴承安装位、端盖密封结构，装配逻辑完全符合实际机械装配工艺，各紧固件的位置、规格都做了标准化匹配，建模时对每一个螺栓、压盖、锁紧螺母都做了等比例还原，没有省略关键的细节结构，既可以作为机械设计教学的典型案例，也可作为相关功能附件研发的结构参考，渲染输出的效果图光影层次清晰，各部件的结构关系展示直观，能够清晰呈现附件的整体布局与操作方式。
