小型桌面级数控雕刻机3040结构设计

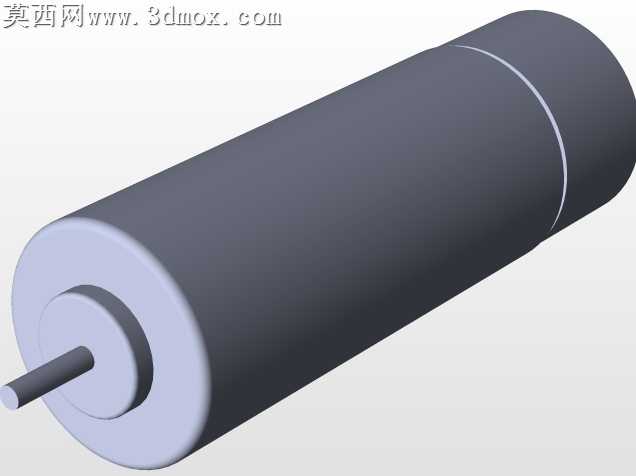

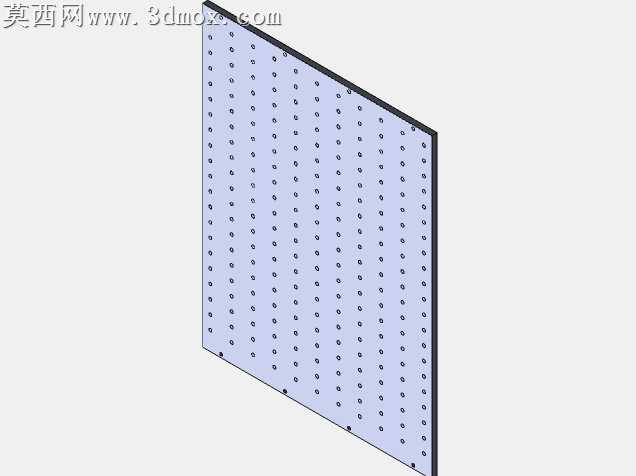

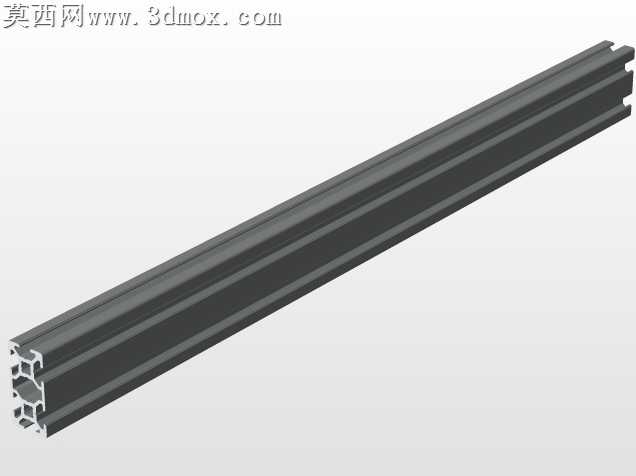

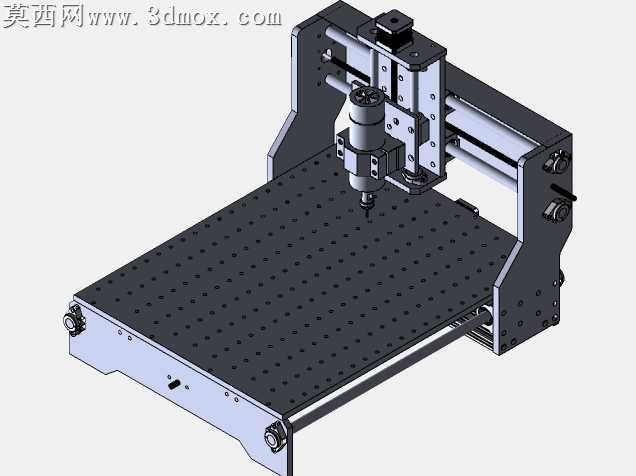

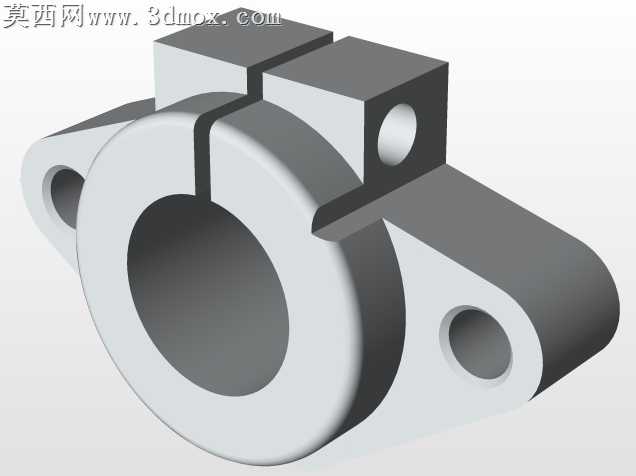

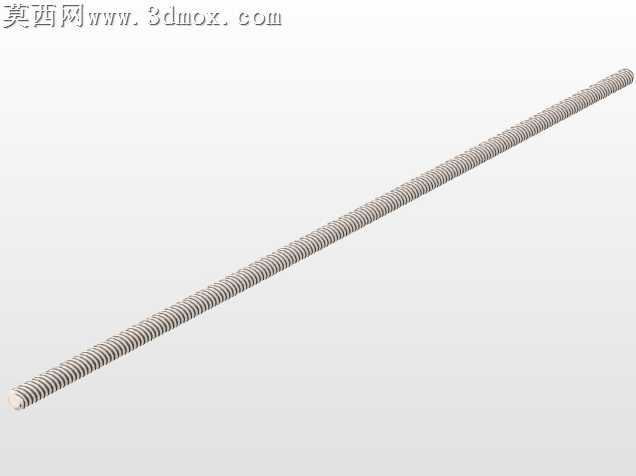

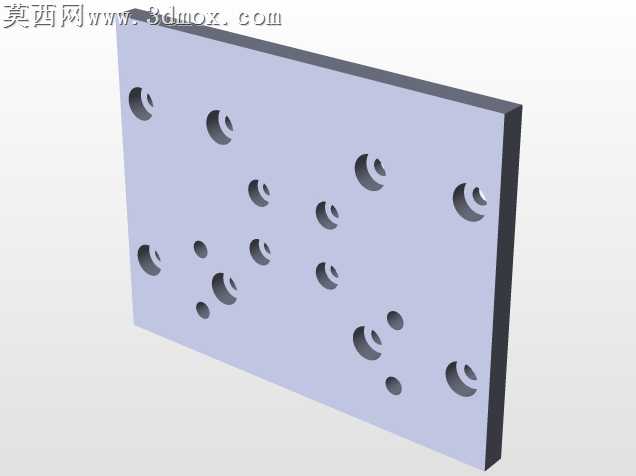

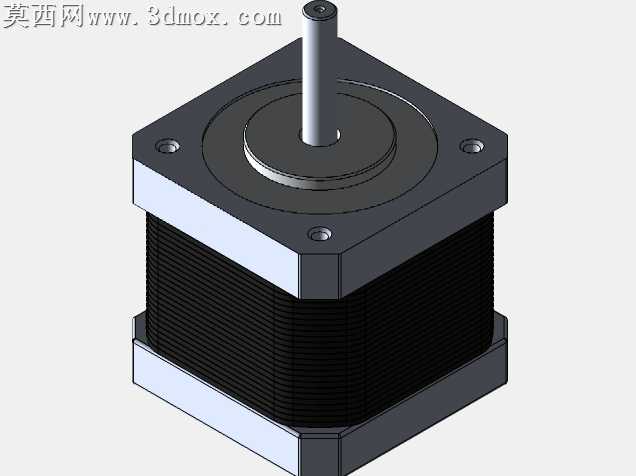

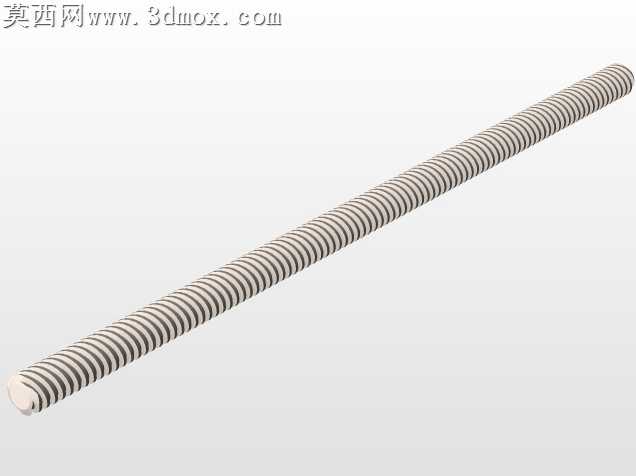

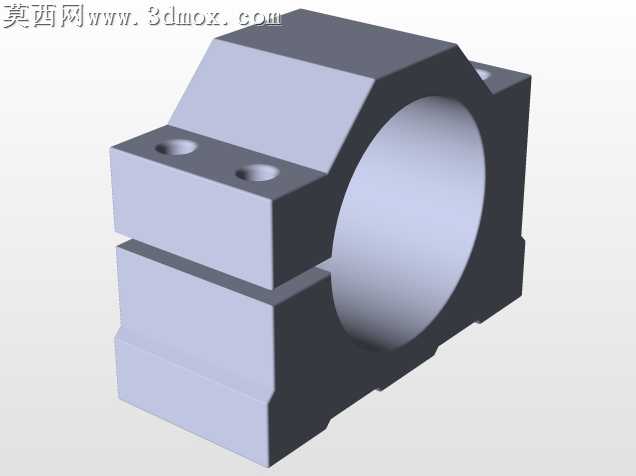

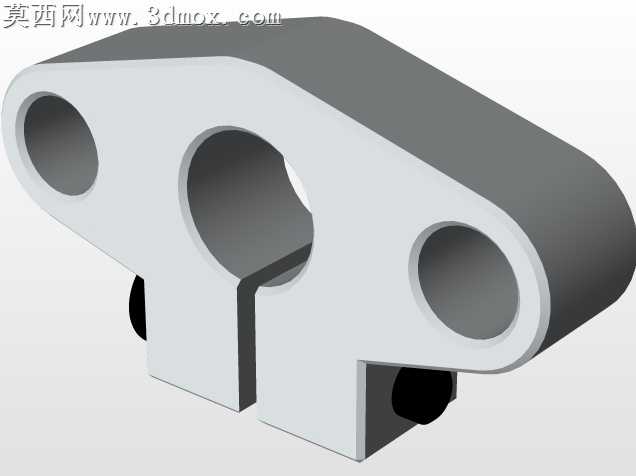

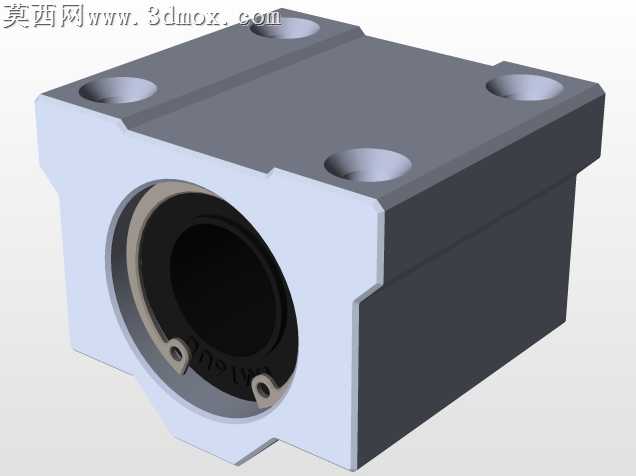

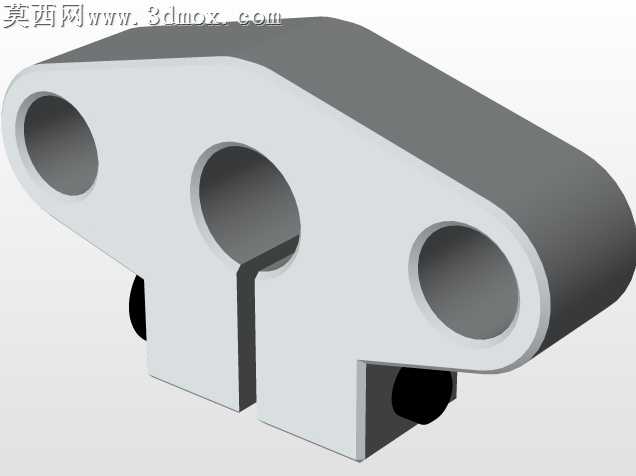

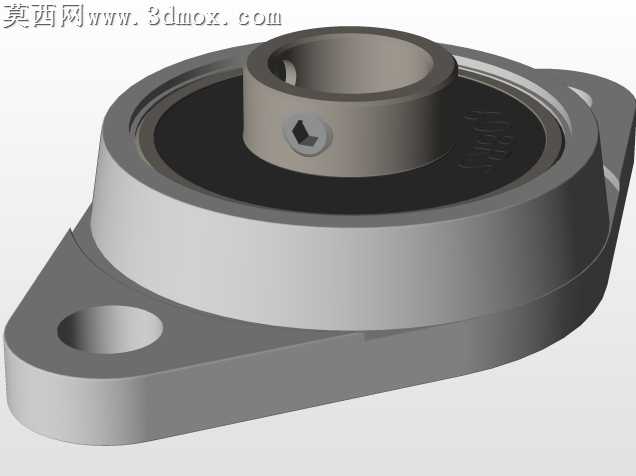

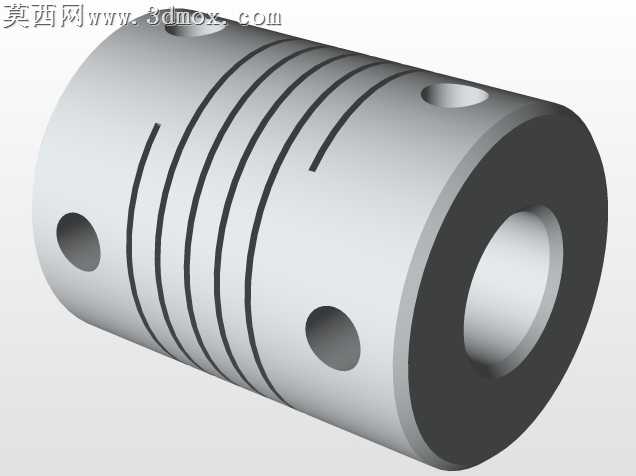

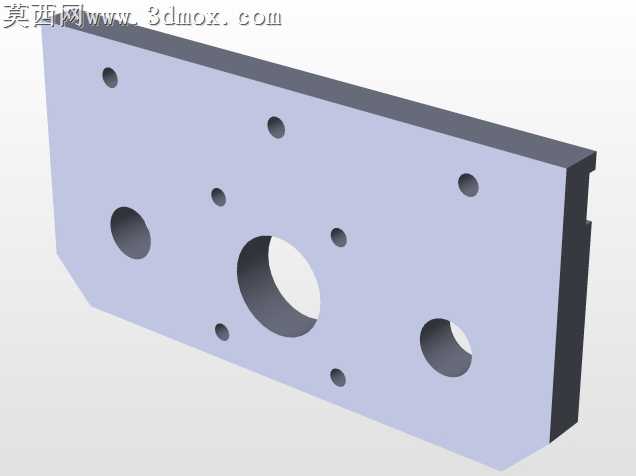

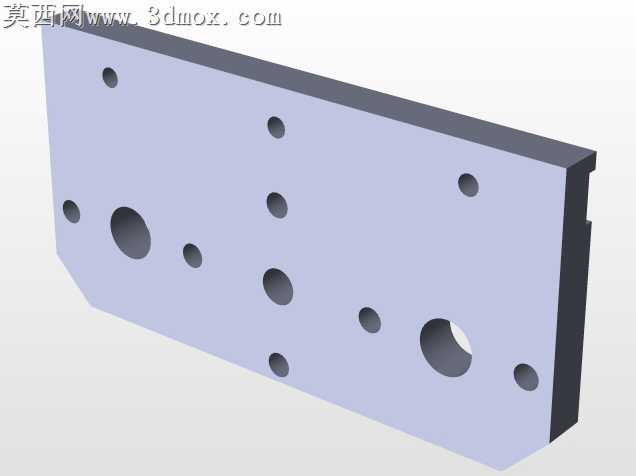

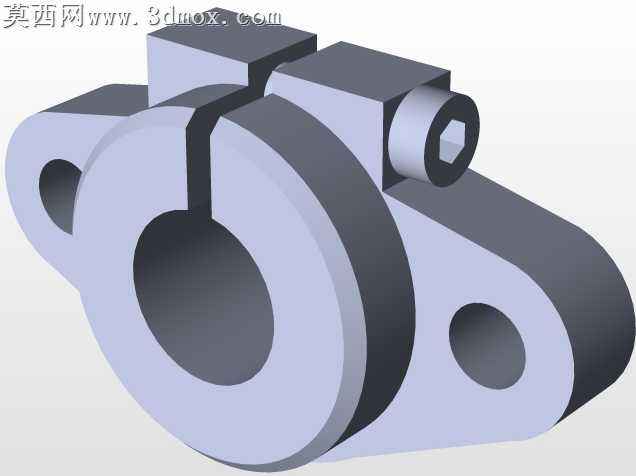

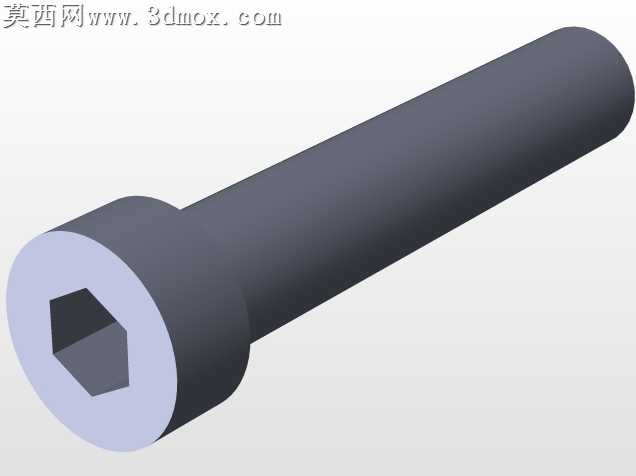

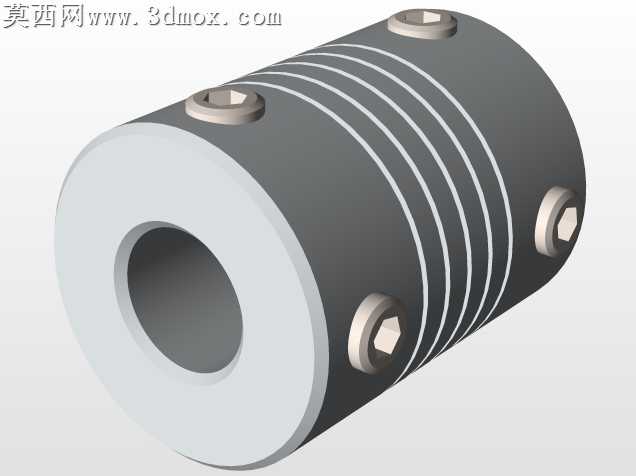

做这款迷你3040数控雕刻机建模的时候，最先敲定的是加工适配的核心思路，毕竟是桌面级设备，不能照搬工业机床的厚重结构，得兼顾小空间摆放和实际加工的刚性需求。一开始画机架的时候纠结过全铸铁和铝型材拼接的方案，铸铁虽然减震好但桌面设备搬运太麻烦，最后选了加厚铝型材做两侧立柱和底部支撑，特意在立柱和横梁连接的位置加了加厚的安装垫块，避免高速走刀的时候横梁出现颤纹，毕竟这款设备主打软金属、亚克力、PCB板的小工件加工，刚性够了才能保证加工面的光洁度。工作台面选了多孔阵列的铝板，没做T型槽是考虑到小工件装夹用压板或者台钳都能直接通过孔位固定，比T型槽的适配性更灵活，孔位间距特意算成标准的20mm模数，和市面上通用的夹具孔位能对上，用户拿到手不用自己重新打孔改夹具。传动部分一开始想过用同步带，后来算下来X轴行程400mm、Y轴300mm的尺寸下，滚珠丝杆的传动精度更高，反向间隙能控制在更小范围，特意把丝杆的支撑座做了内嵌式设计，藏在机架型材的槽位里，既不额外占外部空间，还能避免加工碎屑落到丝杆导轨上影响传动顺滑度。主轴部分选了风冷的高速主轴，安装座做了可调节的抱紧结构，方便后期用户更换不同功率的主轴，Z轴的滑台特意做了加长的导轨配合长度，避免下刀深的时候Z轴出现点头的情况，之前做小雕刻机的时候踩过这个坑，导轨配合长度不够，切硬一点的材料就会让刀，这次直接把Z轴滑台的导轨覆盖行程做满，刚性提上来的同时也没增加太多额外重量。走线的时候特意在横梁侧面留了拖链的安装位，所有电机线、主轴线都能藏在拖链里，不会出现走线乱晃刮到加工工件的问题，操作按钮放在了机身前侧的边角位置，伸手就能碰到急停，不用绕到设备侧面操作。建模的时候反复调整了各个部件的干涉问题，比如Y轴走到极限位置的时候，拖链不会碰到机架边缘，Z轴升到最高处的时候主轴夹头不会撞到横梁，每个配合的公差都留了合理的安装间隙，铝型材和金属件连接的位置都加了定位销孔，装配的时候不用反复调平就能保证导轨的平行度。材质渲染的时候特意把机架铝型材做了氧化发黑的质感，工作台面做了磨砂铝的金属质感，主轴部分做了金属亮面的效果，光影调试的时候打了侧光突出导轨和丝杆的精密感，能直观看到各个部件的结构层次。这款设计最实用的地方就是所有零件都是市面上能买到的标准件，没有定制的特殊结构，不管是个人DIY做来自己用，还是小批量生产做桌面加工设备，都能直接落地，加工小零件、做手板、刻铭牌都能胜任，放在工作室或者家里的桌面上也不占地方。
