GX16航空连接器配套防尘保护盖结构

　　在工业现场布线、测试设备外接端口、户外机电设备信号传输接口的日常运维场景里，螺纹连接型航空连接器的端口防护一直是容易被忽略却直接影响接口寿命的细节，GX16系列作为小规格螺纹锁紧金属外壳连接器的常用型号，广泛分布在小型工控模块、传感信号传输线束、便携检测设备的外接端口上，这类接口一旦长期暴露在车间粉尘、户外凝露、金属切削飞溅碎屑的环境中，插针接触面极易出现氧化、积尘、异物卡滞的问题，轻则导致接触电阻增大信号传输不稳，重则直接造成插针短路、接口报废，配套的防尘盖就是针对这类场景设计的端口防护部件。

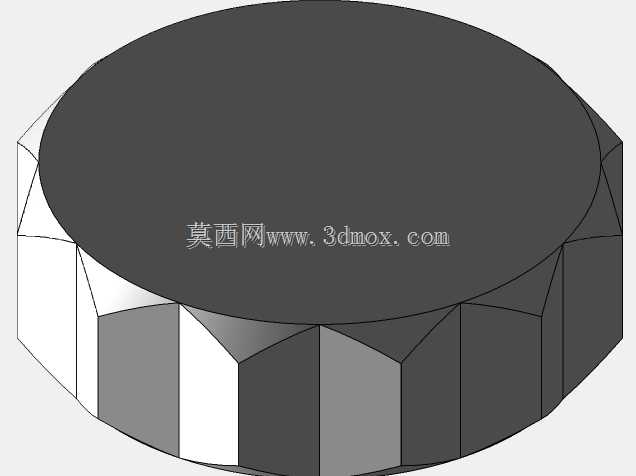

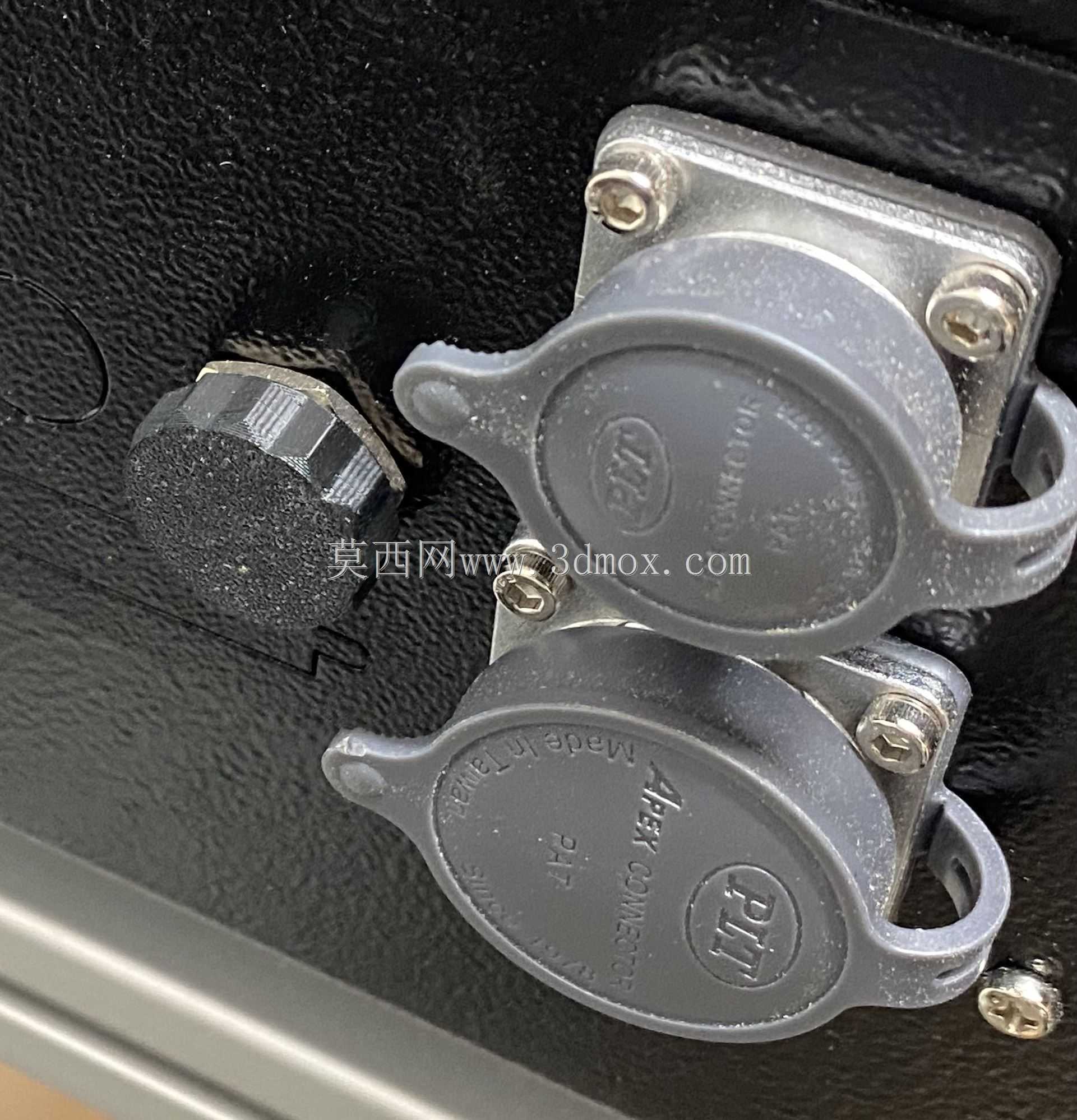

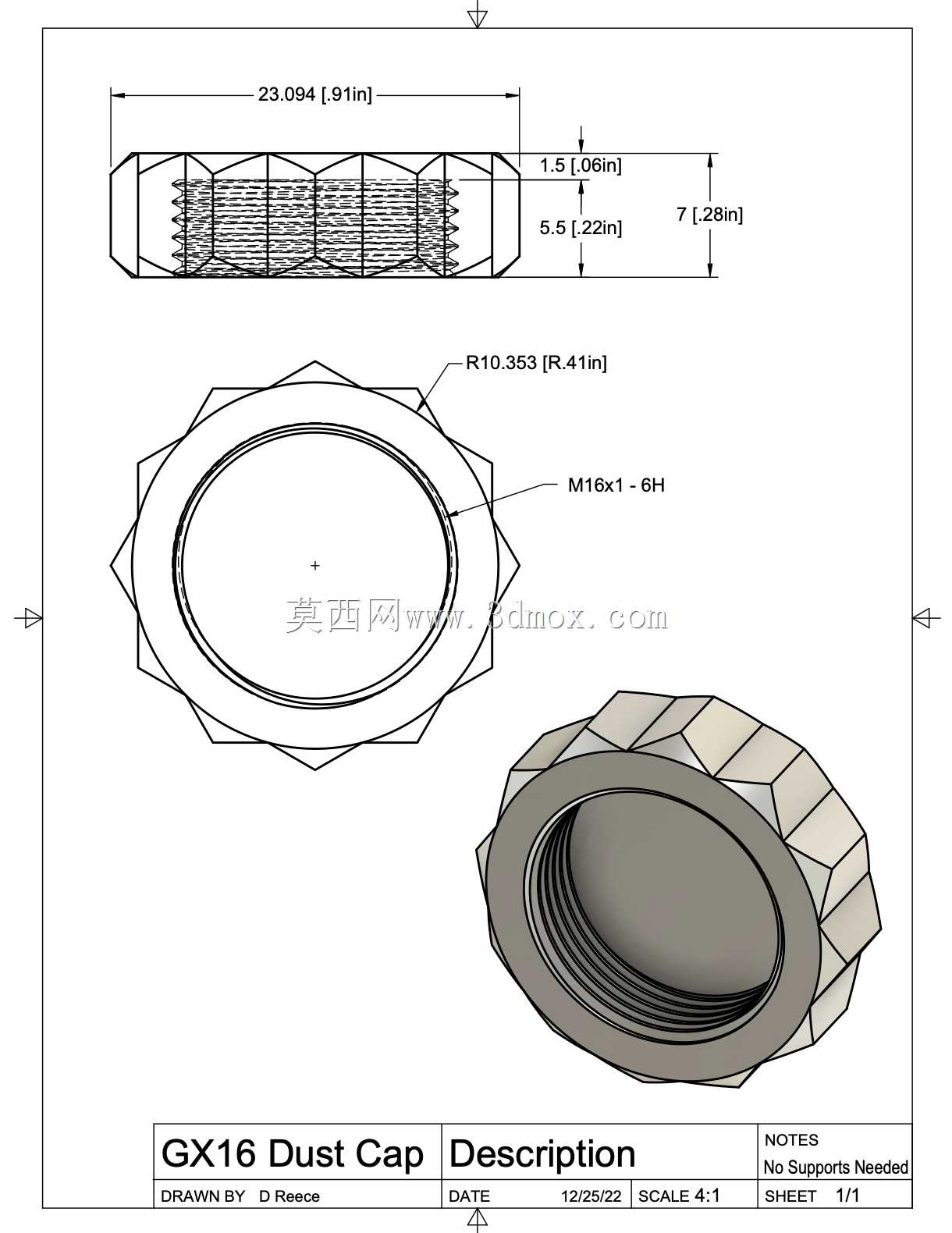

　　这款防尘盖采用软质耐磨橡塑材质一体成型，整体轮廓完全匹配GX16连接器公端的外露接口轮廓，盖体边缘做了微收的卡扣结构，扣合时可以紧密贴合连接器金属外壳的端面，不需要额外的锁紧结构就能依靠材质本身的形变张力牢牢固定在接口上，不会因为设备运行的小幅振动、线缆拖拽出现脱落的情况。盖体侧边延伸出一体成型的连接挂耳，挂耳上预留了标准安装孔位，可以直接通过连接器面板固定的螺丝将防尘盖的连接端压装在面板与连接器法兰之间，不需要额外打孔或者粘接固定，当插头插入使用时，防尘盖可以通过挂耳悬挂在连接器侧边，不会出现随手放置导致的防尘盖遗失问题，这一设计细节刚好适配现场作业人员频繁插拔接口的使用习惯，避免了传统分离式防尘盖容易丢失的通病。

　　从安装边界来看，这款防尘盖扣合状态下的整体凸起高度不会超过连接器法兰安装面12mm，不会和周边密集排布的其他同规格连接器产生安装干涉，在多联并排安装的GX16连接器面板上，相邻两个接口的防尘盖扣合、翻开操作都不会互相剐蹭，适配标准16mm间距的连接器面板开孔布局。盖体内侧做了与连接器接口外螺纹匹配的微凸定位筋，扣合时可以顺着螺纹旋入的导向滑入到位，不需要刻意对准位置，即使是戴劳保手套的作业人员也能单手完成扣合操作。盖体表面做了细微的磨砂防滑纹理，在手上沾有少量油污、切削液的情况下也能顺利抠开翻盖，不会出现打滑难以开启的问题。

　　从功能设计的角度出发，这款防尘盖没有做多余的冗余结构，所有结构特征都围绕防护可靠性、操作便捷性、安装兼容性三个核心需求展开：盖体边缘的密封唇边可以阻挡粒径0.1mm以上的粉尘、飞溅的切削液滴进入接口内部，满足一般工业车间、户外临时布设设备的IP54级端口防护要求；软质材质本身具备一定的抗冲击性能，即使端口受到意外的磕碰、剐蹭，防尘盖可以起到缓冲作用，避免连接器金属外壳的螺纹、插针直接受外力变形；挂耳的弯折位置做了加厚的圆弧过渡，经过上千次的反复翻折测试也不会出现断裂的问题，完全匹配连接器全生命周期的使用频次。

　　在实际选型适配过程中，这款防尘盖不需要针对特定品牌的GX16连接器做定制修改，只要是符合国标尺寸规范的GX16系列螺纹金属外壳连接器，无论是2芯、3芯还是多芯规格的公端接口，都可以通用这款防尘盖，不需要根据芯数差异更换不同型号的防护部件，能够大幅降低现场备件的储备品类，减少运维人员的选型匹配成本。在设备出厂装配环节，这款防尘盖可以预装在设备面板的连接器上，在设备仓储、运输过程中保护未插接线缆的连接器接口，避免施工过程中的水泥粉尘、金属碎屑、油漆喷雾进入接口内部，减少设备现场安装调试时的接口清理工作量。
