汽油机气缸压力检测压力表测试仪

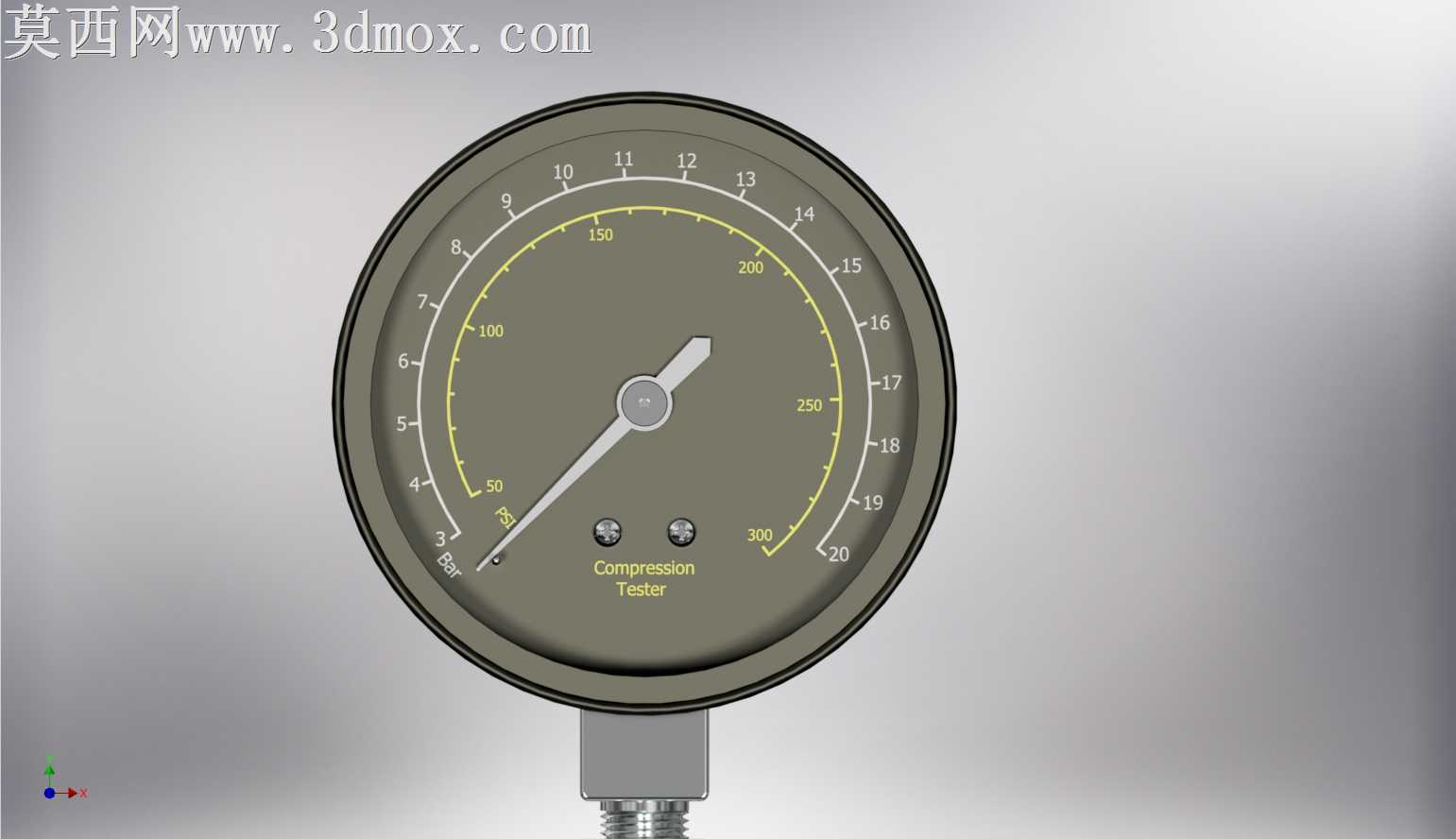

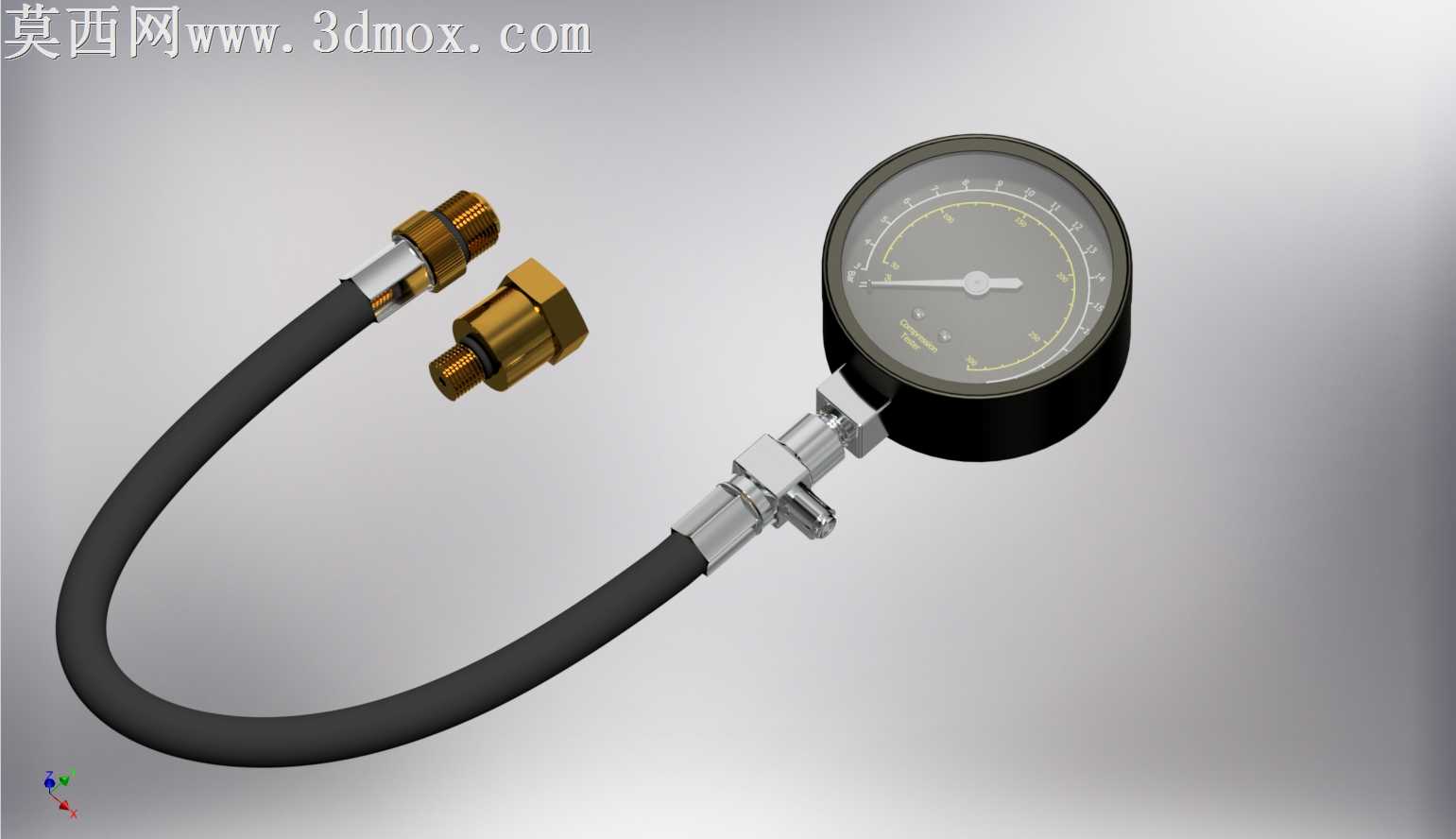

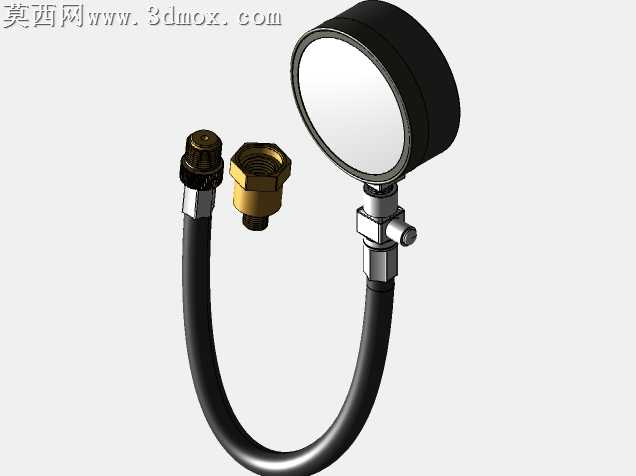

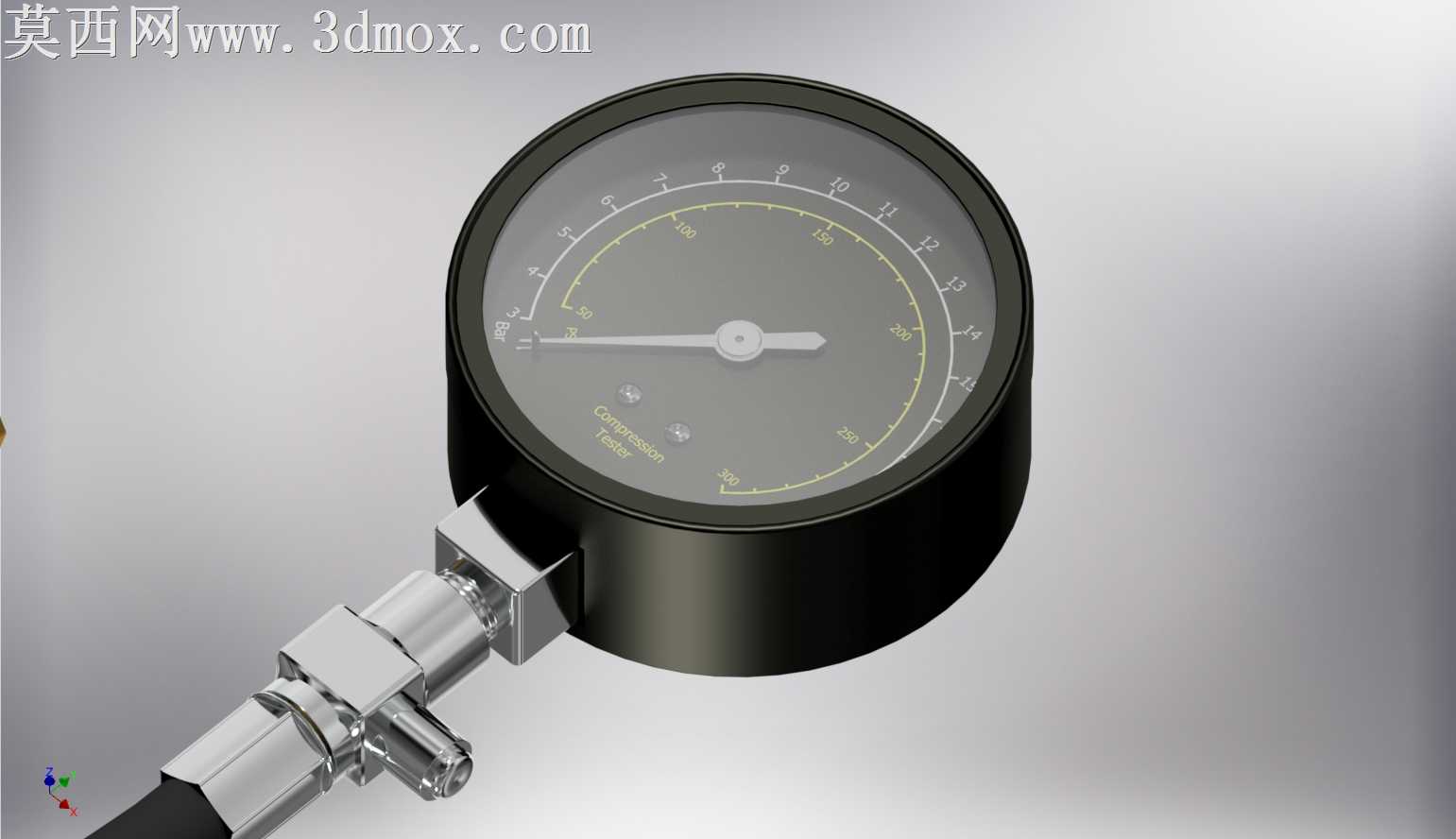

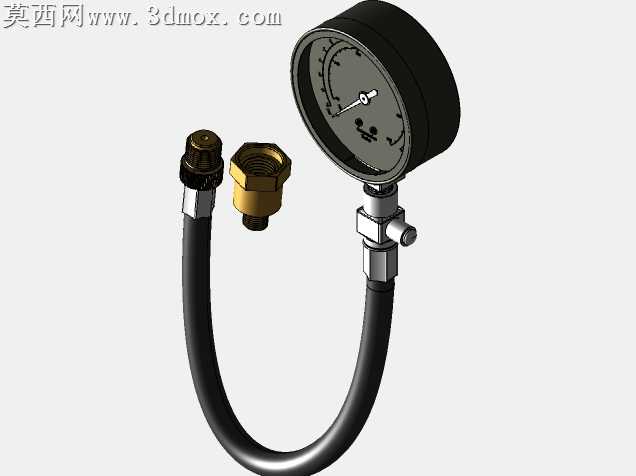

本模型为汽油机气缸压力检测用压力表测试仪，整体采用三维参数化建模完成，完整还原了实物的装配结构与外观细节。建模过程中首先梳理产品的功能组成，将整体拆分为压力表表头、连接软管、适配接头三个核心模块，分别完成各零件的特征建模：表头部分采用旋转特征构建圆形表壳，通过阵列特征完成表盘刻度的均匀排布，指针与表蒙分别采用独立零件建模，还原了表头的密封结构与泄压阀的细节造型；连接软管部分采用扫掠特征构建橡胶管身，两端的金属压接接头采用拉伸与旋转组合特征完成，还原了金属接头的六角拧动结构与压接咬合的细节形态；适配接头部分针对不同规格的汽油机火花塞安装孔设计，分别构建了对应螺纹规格的接头模型，还原了接头的外螺纹、内六角拧动位以及与软管连接的快插结构。材质渲染阶段针对不同零件的物理属性分配对应材质：表壳采用哑光黑色硬质塑料材质，表盘采用哑光白色印刷面搭配黑色刻度标识与荧光指针，软管采用耐油黑色橡胶材质表现表面的细微磨砂质感，金属接头部分采用黄铜与镀锌钢两种金属材质，分别还原黄铜的暖金色金属光泽与镀锌钢的冷亮金属质感，金属表面添加细微的使用划痕与氧化质感提升真实度，橡胶部分添加轻微的油污做旧效果贴合汽修工具的使用场景。结构设计上充分考虑产品的实际使用逻辑，软管与表头、接头的连接位置均设计有防脱压接结构，表头侧边设计有泄压阀结构用于检测后释放压力，适配接头可根据不同机型的火花塞螺纹规格更换，适配小型割草机、轻便摩托车、通用小型汽油机等多种设备的气缸压力检测需求，可直接安装在拆除火花塞后的气缸盖螺纹孔上，通过表头的双刻度表盘同时显示巴与PSI两种压力单位，覆盖3-20巴、50-300PSI的常用检测量程，能够准确读取发动机气缸压缩压力数值，帮助判断发动机气门、活塞环、气缸垫的密封工况。建模过程中严格遵循实物的尺寸比例，各零件之间保留合理的装配间隙，可直接用于装配干涉检查、产品展示动画制作以及汽修教学的演示素材。
