两爪式轴承齿轮拆卸拉马结构设计

　　在设备运维、机械装配维修的现场场景里，过盈配合件的拆卸一直是一线作业里的高频痛点，比如轴端装配的深沟球轴承、传动齿轮、皮带轮、联轴器这类零件，靠敲击、撬别不仅容易损伤零件配合面，还可能造成轴体变形、轴承滚道碎裂，甚至引发作业安全隐患，两爪拉马就是针对这类作业场景开发的专用拆卸工具。这款两爪拉马的核心功能是通过螺旋顶进的机械力，将卡接在零件背面的拉爪作为受力支点，中心螺杆顶在轴端中心孔位置，旋转螺杆时产生的轴向拉力平稳作用在待拆卸零件上，让过盈配合的零件顺着轴体轴向缓慢脱出，全程受力均匀可控，不会对轴和待拆零件造成额外的冲击损伤。从结构设计逻辑来看，这款拉马采用对称两爪布局，相比三爪拉马，它的卡爪开合角度更大，能够适配更大直径范围的待拆卸零件，尤其是针对部分边缘空间狭窄、三爪无法均匀卡入的作业位置，两爪结构可以从零件的对称两侧卡入，适配更多非规则安装空间的拆卸需求。拉马的横梁部分采用弧形桥接结构，相比直横梁设计，弧形结构在同等材料厚度下拥有更高的抗弯强度，当螺杆施加较大顶进力时，横梁不会出现中部弯曲变形的问题，同时横梁上预留的多组卡爪安装孔位，可以根据待拆零件的直径调整两个卡爪的安装间距，覆盖从小型轴承到中型传动轮的拆卸范围。

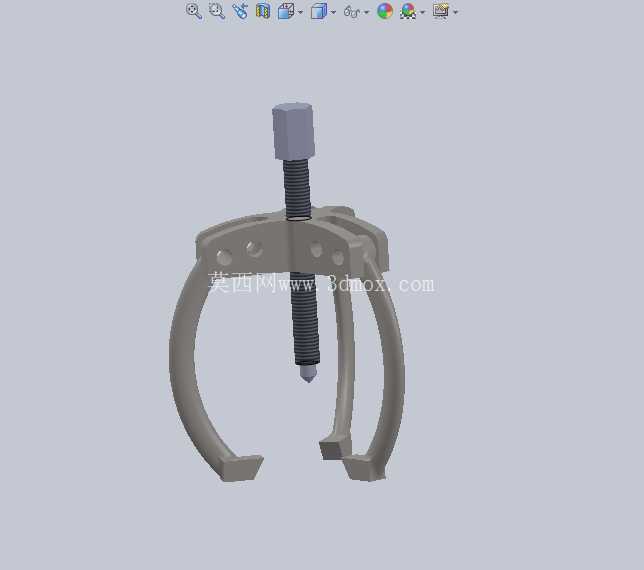

　　卡爪部分采用弯勾式造型，勾头位置做了加厚处理，勾接面设计有微小的内倾角度，当拉马受力时，卡爪会受到向内的分力，能够自动抱紧待拆卸零件的背面边缘，避免受力过程中卡爪滑脱，卡爪的臂身做了等强度截面设计，从勾头到安装端的截面厚度逐步变化，既保证了卡爪的抗拉强度，又不会过多增加整体重量，方便现场手持操作。中心传动螺杆采用梯形螺纹设计，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动效率更适合大轴向力的传递场景，螺杆的顶端设计有四方受力头，可以适配活动扳手、套筒扳手进行加力旋转，螺杆的底端做了圆弧顶尖处理，作业时顶尖可以卡入轴端的中心定位孔内，避免顶进过程中螺杆滑移偏移，保证顶进力始终沿着轴的轴向方向作用，不会出现偏载掰弯轴体的问题。

　　从安装边界和尺寸适配来看，这款拉马的卡爪最大张开直径可以覆盖常规中小型设备里的常用轴承、齿轮尺寸，最小闭合状态可以适配小直径的微型轴承拆卸，螺杆的有效顶进行程满足常规过盈配合件的脱出距离需求，不需要中途多次调整卡爪位置。在实际使用场景中，这类两爪拉马广泛应用在机修车间、设备维保班组、电机维修、农机维修等场景，不管是拆卸电机端盖轴承、减速机输入轴齿轮，还是农机传动箱里的皮带轮，都可以通过调整卡爪位置快速完成装夹，相比液压拉马，它的结构更简单，不需要额外的动力源，纯机械传动的结构故障率极低，日常维护只需要定期在螺纹位置涂抹润滑脂保证传动顺畅即可，适合各种复杂现场环境下的作业需求。

　　设计过程中需要重点校核几个关键受力位置的强度：首先是横梁的抗弯强度，要保证在最大额定顶进力下横梁的弯曲变形量在允许范围内，不会出现永久变形；其次是卡爪的抗拉和抗剪强度，卡爪勾头位置是应力集中区域，需要做圆角过渡避免应力集中导致断裂；另外螺杆的螺纹强度和顶尖的硬度也需要匹配，螺杆需要做调质处理提升整体强度，顶尖位置做局部淬火处理，避免顶进过程中顶尖变形磨损。整体结构没有多余的复杂零件，所有部件都可以通过常规机加工工艺完成制作，加工成本低，维修替换方便，卡爪、螺杆这类易损件可以单独更换，不需要整体报废，非常适合作为维修班组的常备通用工具。
