CNC铣床用点动控制器安装固定托盘

在小型CNC铣床的日常操作场景中，手持点动控制器的放置一直是容易被忽略的细节问题，不少操机人员习惯将控制器随意搁在键盘托盘边缘、工作台边角，不仅容易在设备运行振动中滑落磕碰，拉扯USB线缆时还可能误触发操作按键，带来不必要的加工风险。这款安装托盘正是针对这类实际操作痛点设计，专门适配经典款Contour Shuttle Xpress Jog点动控制器，解决控制器在机床旁无固定放置位的问题。

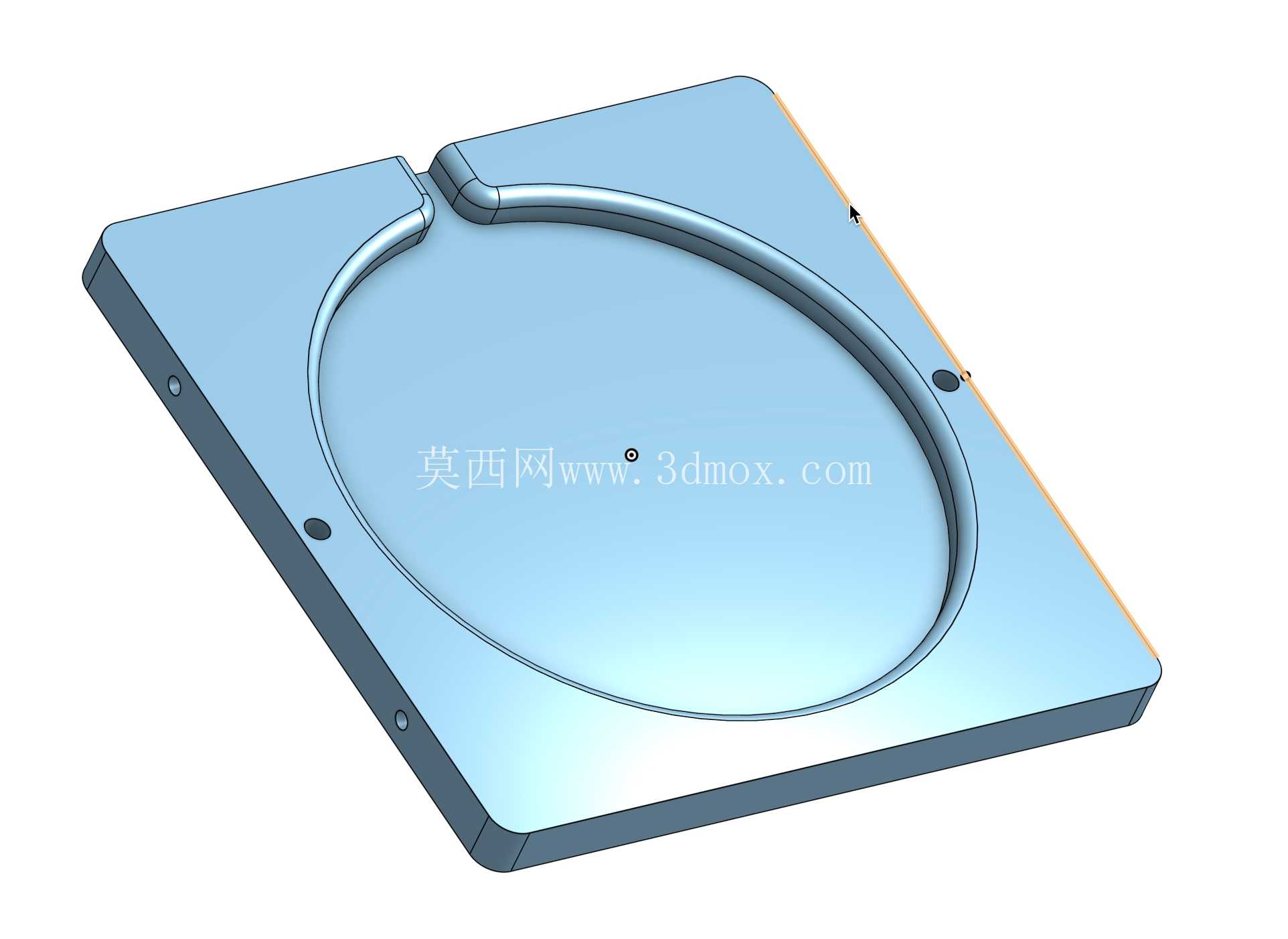

从实际安装适配性来看，托盘的内腔轮廓完全贴合控制器的弧形外壳，配合间隙控制在极小范围，能够避免控制器在托盘内因设备振动产生滑动移位，哪怕是机床进行重切削加工产生持续振动，控制器也能稳定嵌放在托盘内不会脱出。托盘的侧面预留了一对M4丝锥安装孔，孔位深度经过精确计算，刚好适配常规键盘托盘、机床侧挂操作板的板材厚度，安装时可以直接用丝锥攻丝后锁付螺钉，不需要额外加装螺母，对于厚度4mm以内的安装基面，包括薄钢板、密度板、亚克力板都能直接固定，甚至可以直接用干壁螺钉拧入木质安装面，不需要提前做预埋处理。如果不想在现有设备台面上打孔，托盘顶部还预留了2个M4间隙孔，可以直接通过螺栓穿过孔位配合T形槽螺母，固定在机床工作台的T形槽上，适配不同的安装场景。

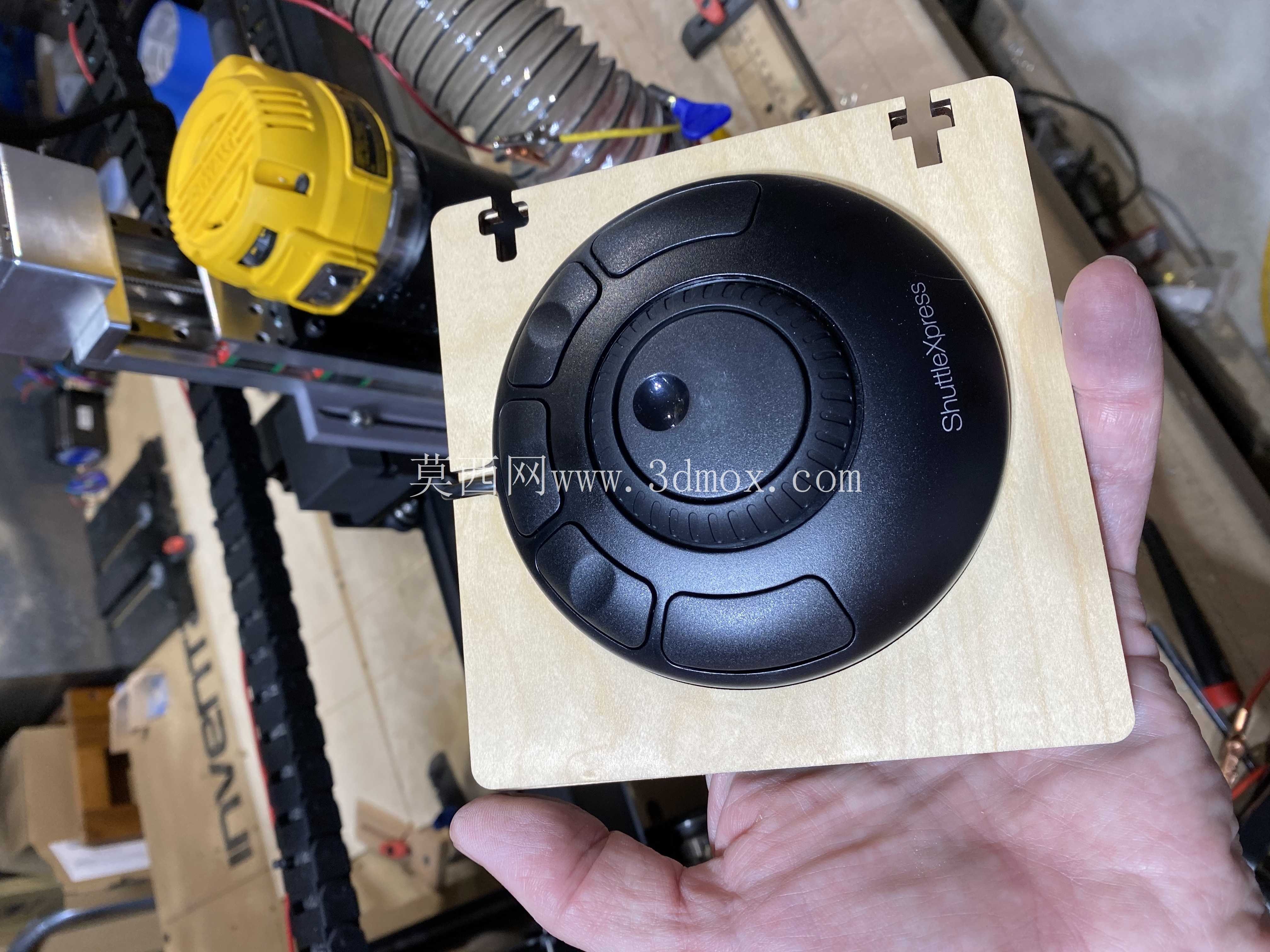

托盘背部专门设计了USB线缆过槽，线缆插入控制器接口后可以顺着槽位引出，不会被托盘底部挤压，也避免线缆弯折角度过大导致的接口松动、线材断裂问题，过槽的尺寸刚好能容纳常规USB2.0 Type-B接口的线材，插接线缆时不需要额外扩孔，对准槽位放入控制器就能自然对齐接口位置。除了适配原机的塑料控制器安装，这款托盘还附带了3mm厚度胶合板的激光切割版本，两层胶合板对齐粘合后就能形成适配的安装槽，适合小批量自制场景，不需要开模注塑就能快速做出可用的固定座，对于个人DIY机床改造、小型加工坊的设备优化来说实用性很强。

从安装边界尺寸来看，托盘整体为方形薄座结构，外轮廓尺寸控制在刚好容纳控制器的范围，不会过多占用键盘托盘或者操作面板的空间，边缘做了小倒角处理，没有尖锐棱角，避免操机人员调整参数时剐蹭手臂。托盘底部为平面设计，不管是用螺钉锁付、双面胶粘贴还是磁吸固定都能保证贴合度，不会出现翘边、晃动的情况。内腔的深度刚好和控制器的底座高度一致，控制器放入后上表面和托盘边缘齐平，操作拨轮和按键的时候不会被托盘边缘硌手，拨轮的转动空间完全留足，手指操作时的活动范围没有干涉。

在实际使用场景中，这款托盘可以安装在X-carve这类小型桌面CNC铣床的键盘托盘侧边，也可以固定在Tormach等小型数控铣床的操作站旁，配合CNCJS等控制软件使用时，伸手就能触碰到点动拨轮和功能按键，调整轴位置、设置进给倍率的时候不需要在键盘上找快捷键，操作效率提升明显。相比直接把控制器放在桌面上，固定后的控制器不会因为误碰移位，USB线缆的走向也更规整，不会和键盘线、机床信号线缠绕在一起，日常清理操作台面的时候也不需要反复挪动控制器，减少接口松动的概率。

设计过程中特意调整了内腔的配合公差，既不会因为间隙过小导致控制器卡入后难以取出，也不会因为间隙过大出现旷量，哪怕是长期使用产生轻微磨损，控制器依然能保持稳定的固定状态。侧面的安装孔位做了沉头处理，螺钉锁入后头部不会突出托盘表面，不会刮蹭控制器的外壳，也不会在放置其他小工具的时候造成磕碰。对于需要经常调整控制器安装位置的场景，也可以在托盘底部粘贴魔术贴，随时拆卸转移到不同的操作位置，不需要反复打孔，适配不同的加工操作习惯。
