DLE35-35RA发动机螺旋桨钻孔导向工装

项目分类:铸造模 发布时间:2026-05-21 ID:1154487
  • DLE35-35RA发动机螺旋桨钻孔导向工装
  • DLE35-35RA发动机螺旋桨钻孔导向工装
  • DLE35-35RA发动机螺旋桨钻孔导向工装

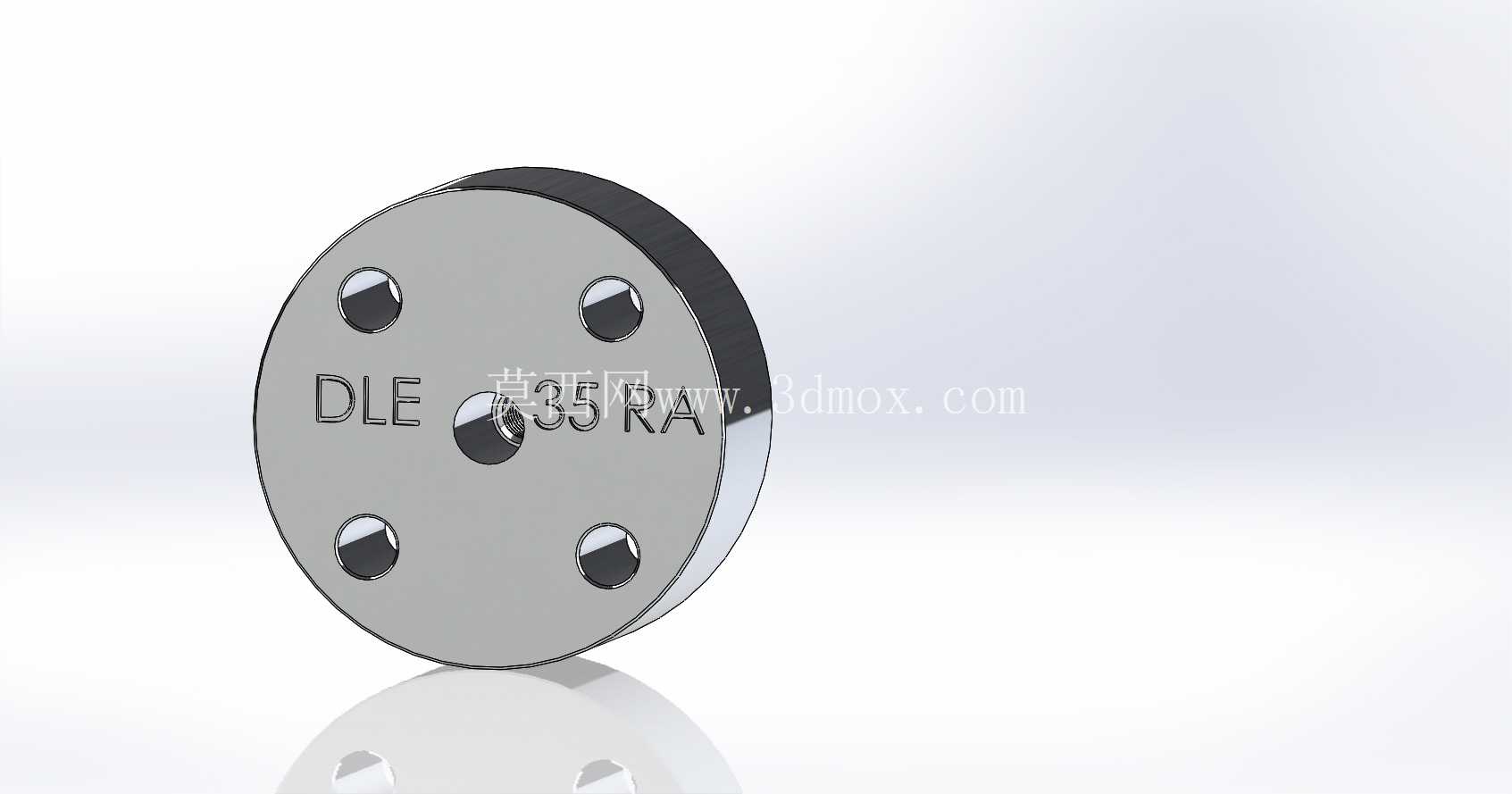

  在小型航模发动机的装配与维护场景中,螺旋桨安装孔的同轴度、位置度偏差,是直接影响动力输出稳定性、整机振动水平的核心因素之一。DLE35、35RA作为普及度较高的两冲程航模汽油发动机,原厂螺旋桨安装位的孔位精度要求较高,但在实际外场维护、配件更换、自制螺旋桨适配的场景中,手持电钻直接钻孔极易出现孔位偏斜、孔径失圆、安装面贴合度不足的问题,轻则导致螺旋桨运转动平衡失效,引发机身高频振动影响飞行操控精度,重则会因连接螺栓受力不均出现断裂,造成空中动力失效的安全隐患。这款螺旋桨导板正是针对该类场景设计的定位工装,核心作用是在螺旋桨钻孔作业时提供精准的定位基准与钻套导向,完全规避手持钻孔的偏斜风险。

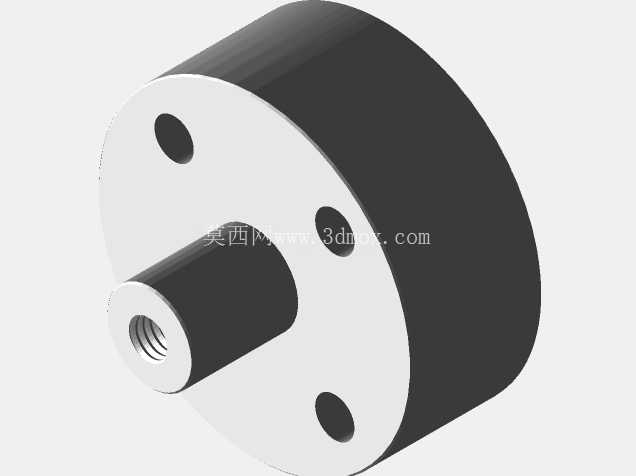

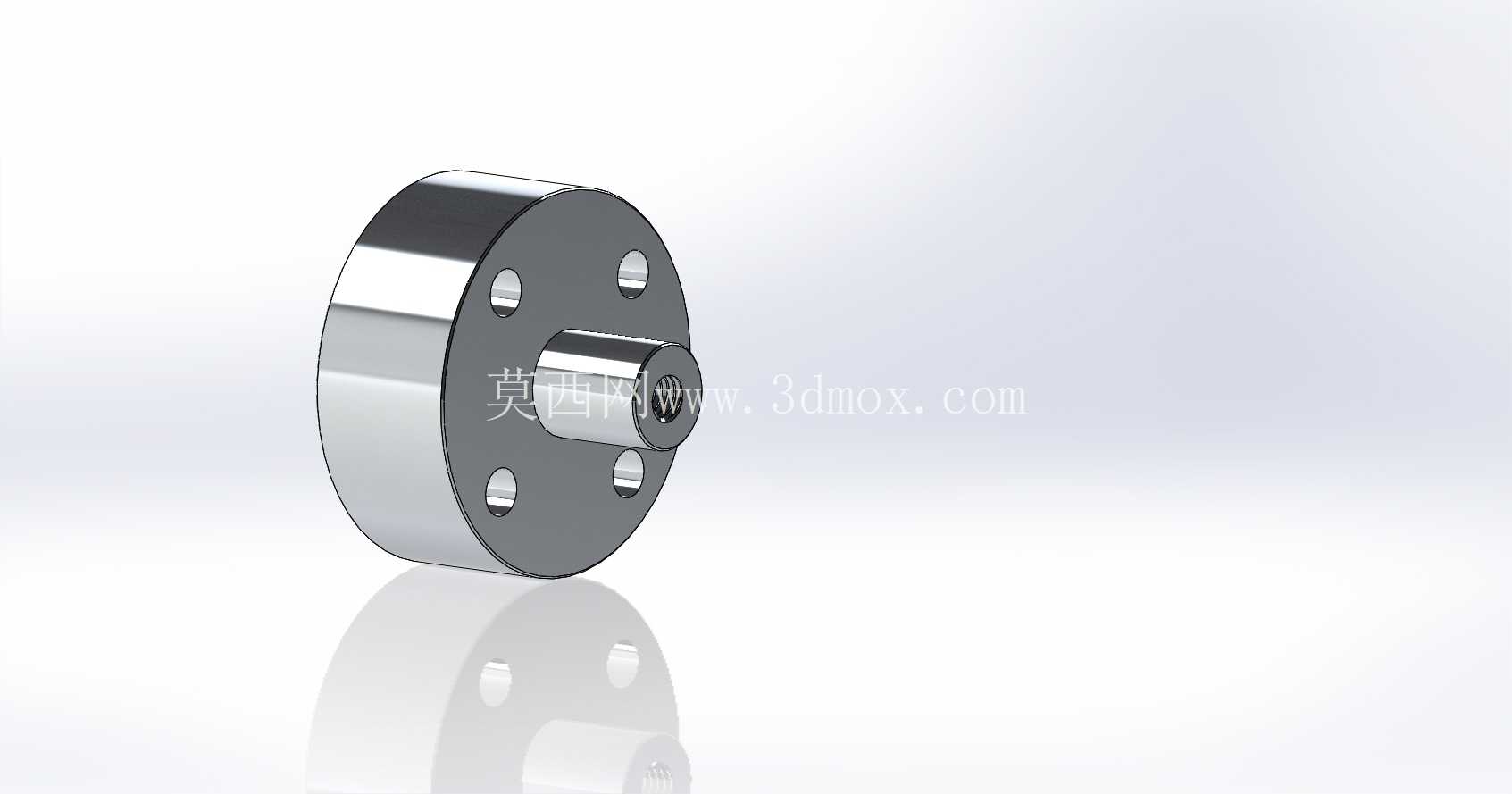

  从结构设计来看,该导板采用一体化圆盘式基体设计,一侧设置与发动机输出轴端完全匹配的定位凸台,凸台外径与发动机轴端安装止口的配合公差控制在H7/h6的间隙配合区间,安装时可直接嵌套在发动机前端的安装止口上,无需额外找正即可保证导板基准与发动机输出轴的同轴度,从根源上消除定位基准偏差。圆盘基体上均匀分布6个通孔,位置度公差严格匹配DLE35、35RA发动机原厂螺旋桨安装孔的分布参数,钻孔时钻头可穿过对应通孔直接抵在待加工的螺旋桨安装面上,通孔的内径与常用4mm钻头的外径配合间隙控制在0.02mm以内,钻孔过程中可完全限制钻头的径向摆动,保证钻出的孔轴线与发动机输出轴轴线平行,且各孔的角向位置、节圆直径与原厂要求完全一致。基体中心位置设置有避让孔,用于穿过M5规格的连接螺栓,钻孔作业时可先通过该中心螺栓将导板与待加工螺旋桨、发动机输出端临时锁紧,避免钻孔过程中导板移位,进一步提升加工精度。设计过程中充分考虑了外场作业的使用需求,整体结构无多余突出部件,圆盘边缘做了R1.5的圆角钝化处理,避免安装使用过程中划伤手部或螺旋桨表面。基体的厚度经过反复验证,设置为8mm,既保证了足够的导向长度,避免钻头在导向孔内出现倾斜,又不会因厚度过大导致钻头行程不足,适配市面上绝大多数长度的4mm麻花钻。

  安装边界方面,导板的定位凸台长度为5mm,完全贴合发动机轴端止口的深度,安装后导板基体背面与发动机安装面完全贴合,无悬空间隙;圆盘基体的外径为42mm,小于DLE35、35RA发动机配套螺旋桨的最小安装面直径,适配绝大多数原厂及自制木质、碳纤维、尼龙材质螺旋桨的钻孔作业,不会出现导板与螺旋桨外形干涉的问题。材质选择上,该导板采用PETG材质加工成型,打印制作时填充率设置在25%-30%区间即可满足使用强度要求,相比金属材质的导向工装,PETG材质重量更轻,外场携带无额外负重,同时材质本身具备一定的自润滑性,钻头穿过导向孔时摩擦阻力更小,不易出现钻头卡滞、烧损的问题,且即便导向孔因长期使用出现轻微磨损,重新打印的成本极低,适合航模爱好者、小型航模维修站点批量制作使用。

  实际使用过程中,作业人员仅需将待加工的螺旋桨预装在发动机输出轴上,再将该导板的定位凸台嵌入发动机轴端止口,通过中心M5螺栓将导板、螺旋桨与发动机轴端锁紧固定,随后使用4mm钻头依次穿过导板上的6个导向孔完成钻孔,全程无需额外划线、找正,单组螺旋桨的钻孔作业可在3分钟内完成,且加工出的孔位精度完全达到原厂装配要求,安装后螺旋桨的贴合面间隙小于0.03mm,连接螺栓受力均匀,运转时的振动值较手持钻孔降低60%以上,可有效延长螺旋桨及发动机轴承的使用寿命。针对自制螺旋桨的适配场景,该导板还可作为孔位划线基准使用,将导板贴合在螺旋桨安装面上后,可直接通过导向孔标记孔位中心,即便后续需要手工修整孔位,也能保证孔位的位置度偏差在允许范围内,避免因划线误差导致螺旋桨报废。
