双规格VESA转接挂载支架结构设计

这类VESA转接支架主要面向桌面工位设备集成场景，解决单臂显示器支架的额外设备挂载需求，常见于紧凑型办公工位、小型工控操作台、个人X-carve类控制器工作站的设备布置中，核心作用是在不额外占用桌面空间的前提下，将迷你PC这类小型VESA兼容设备直接挂载在显示器背部，同时保留原有显示器摇臂的安装空间，避免额外加装支架带来的桌面杂乱、走线混乱问题。

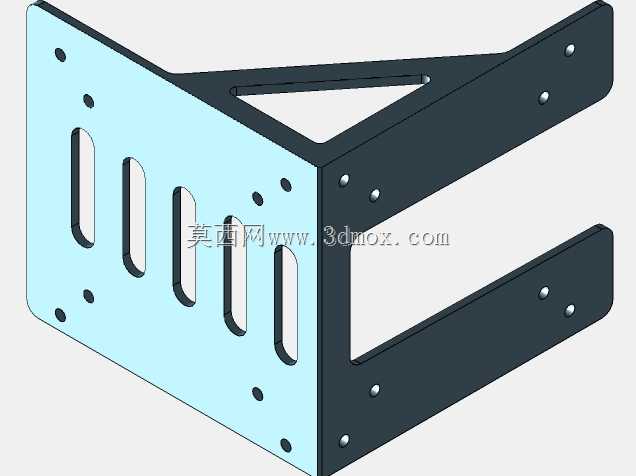

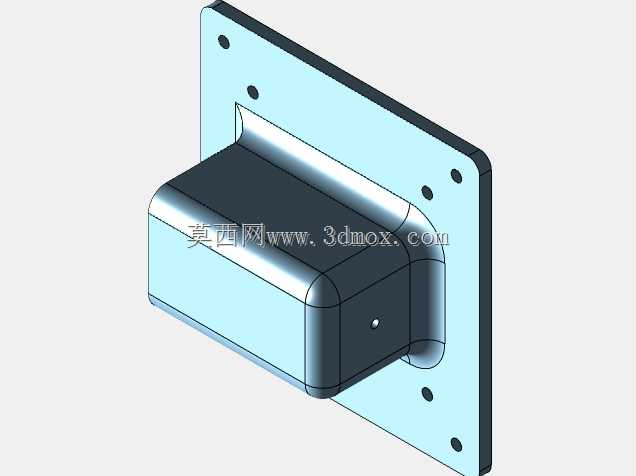

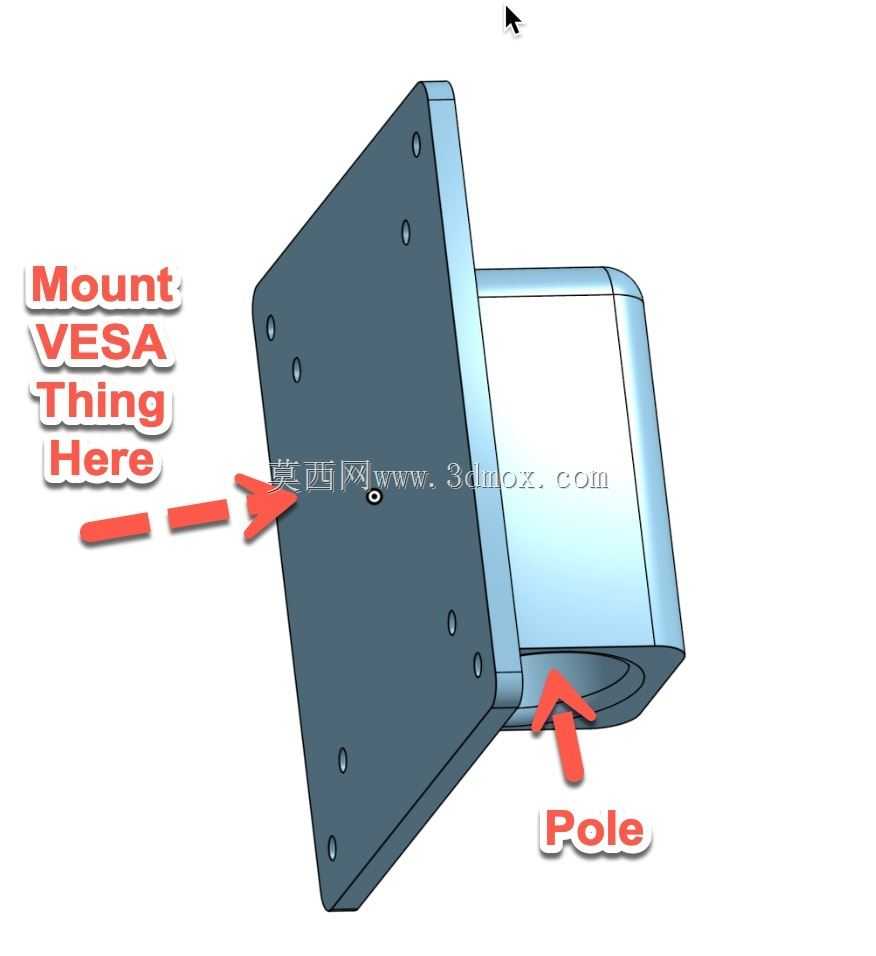

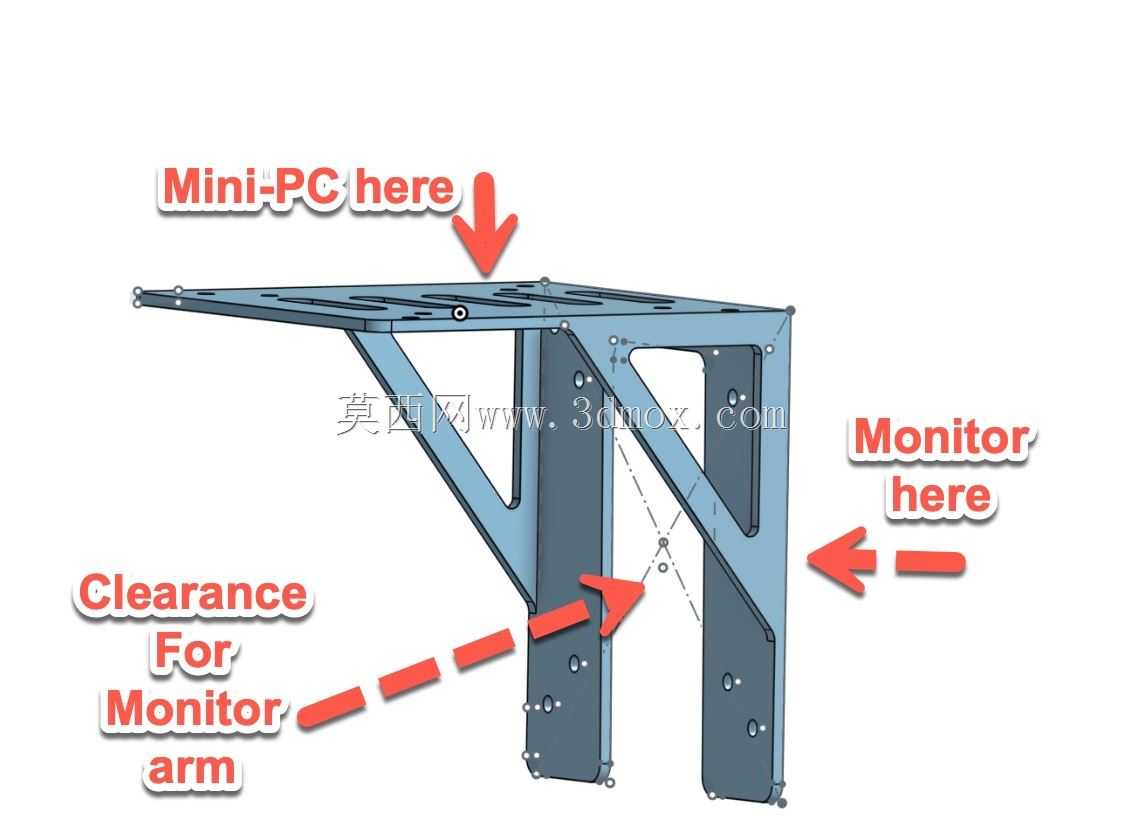

产品包含两种结构样式，第一种为杆顶挂载结构，支架主体可直接固定在显示器摇臂的立杆顶端，顶部设置可旋转的VESA安装板，适配常规标准VESA孔位的显示器安装；第二种为背部叠装结构，针对已经将显示器通过原生VESA孔固定在摇臂上的使用场景，设计了避让原有安装孔位的叠装结构，预留出足够的间隙避开显示器背部的凸起结构与原有安装螺丝，可在不拆卸原有显示器安装结构的前提下，在显示器背部额外加装第二层VESA安装位，用来固定迷你PC这类轻量化设备。

设计过程中充分考虑了安装边界的适配性，安装板采用75mm与100mm两种标准VESA正方形孔距，角落预留M5规格的安装过孔，孔位公差控制在合理范围，适配绝大多数市售迷你PC与显示器的VESA安装标准；针对金属板材加工场景，预留了激光切割的工艺余量，采用钣金折弯加三角加强筋的结构，在控制整体重量的前提下保证挂载强度，三角加强筋的位置避开了显示器背部的接口区域与摇臂的活动路径，不会干扰显示器的角度调节与线材插拔。

针对不同加工方式做了适配优化，采用钣金工艺制作时，可直接通过激光切割下料后折弯成型，配合M5长螺丝完成板厚方向的连接固定，若采用PLA材质3D打印制作，特意在螺丝安装位预留了垫圈放置空间，避免锁紧螺丝时螺栓压溃塑料材质导致开裂；杆顶挂载款的旋转结构预留了阻尼调节空间，用户可根据使用需求加装固定螺钉限制旋转自由度，避免挂载设备后出现随意转动的问题。支架整体结构做了空间避让设计，在显示器与挂载的迷你PC之间预留了足够的散热间隙，不会遮挡迷你PC的散热通风口，同时预留了走线空间，方便电源线、视频线、USB线缆的整理布置，避免线材在支架活动过程中出现拉扯磨损。
