Tormach PCNC440机床无源探头固定支架

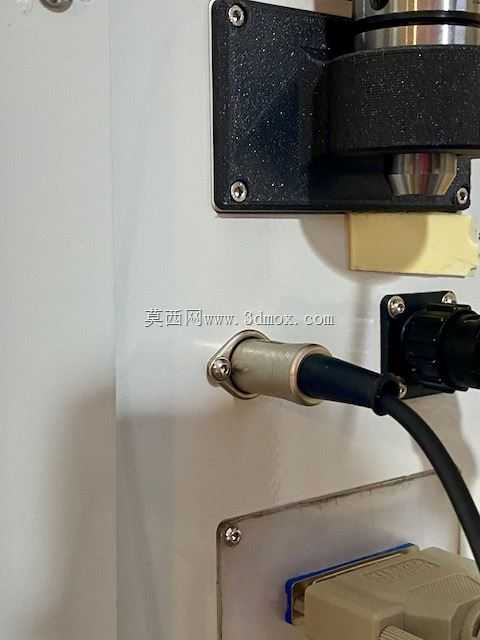

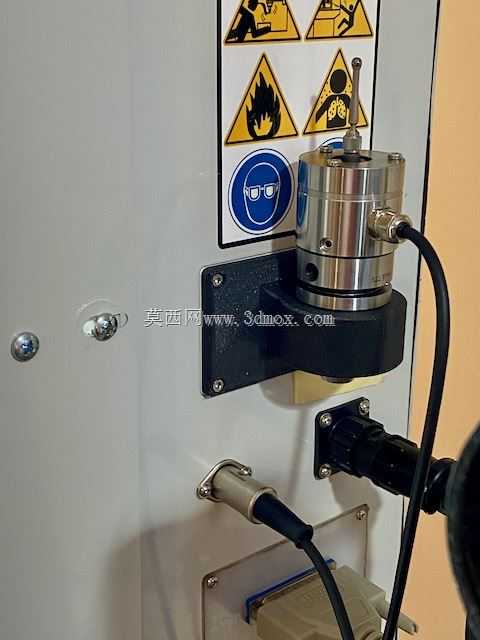

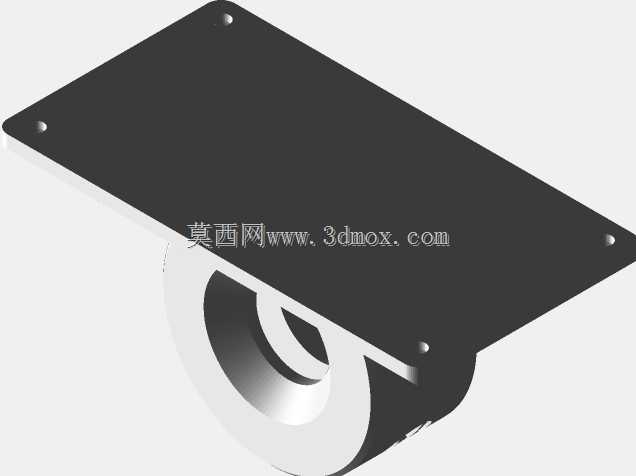

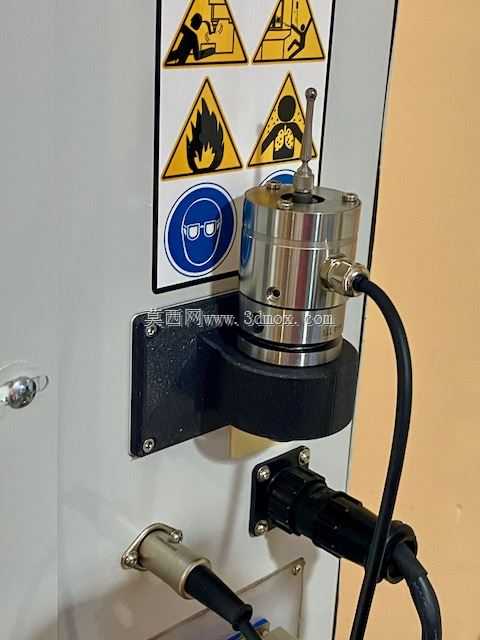

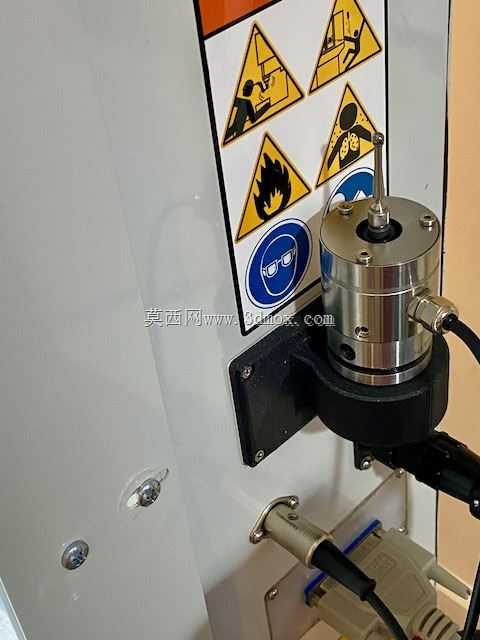

在小型数控铣床的日常加工场景里，无源探头是工件找正、尺寸在机检测的核心辅件，不少使用Tormach PCNC440设备的操机人员都会遇到探头接线凌乱、接插部位反复受力松动的问题——原厂探头采用插入式接线结构，线缆从外壳后侧延伸至探头本体，日常插拔、主轴移动过程中很容易拉扯线缆，轻则导致信号中断影响检测精度，重则扯断接线造成探头损坏，甚至出现加工过程中探头松脱撞刀的风险。这款固定支架正是针对这一实际使用痛点设计，安装位置选在机床外壳外部、探头连接的DIN插头正上方区域，完全避开主轴运动行程，不会对刀库换刀、主轴上下进给造成任何干涉。支架采用分体式安装结构，依托探头上方原有的可拆卸面板作为安装基准，不需要额外在机床护板上打孔攻丝，不会破坏设备原有密封结构，安装时仅需将原面板上的短M3螺丝替换为更长的紧固件，即可将支架与原有面板、机床壳体牢固锁紧，安装后整体突出护板的厚度控制在合理范围，不会额外占用机床操作侧的通行空间，操作人员装卸工件、清理切屑时不会发生磕碰。结构设计上充分考虑了3D打印与机械加工两种制造场景的适配性，打印制作时采用gyroid填充即可满足支撑强度，PLA材质就能承受探头及线缆的重量，安装面做了贴合机床外壳弧度的适配处理，结合面没有悬空缝隙，长期受机床切削振动影响也不会出现松动移位；如果需要采用金属材质加工，直接基于模型调整尺寸公差即可，安装孔位完全匹配原厂面板的孔距，不需要二次配做。支架的线缆固定位做了圆弧过渡处理，避免线缆长期弯折出现外皮破损，探头插接头被支架限位后，不会因为日常拖拽线缆出现接头松脱，探头闲置时的放置位置也被固定，不会随意晃动磕碰主轴或者工件。实际使用中，支架将探头接线的受力点从插接头转移到了支架本体上，从根源上解决了插接头受力松脱的问题，同时让机床侧的线缆排布更规整，清理切削液、切屑时不会勾挂线缆，日常维护探头时也不需要反复整理接线，大幅降低了探头附件的故障概率，适配小型数控铣床的在机检测作业场景，不管是个人DIY加工还是小批量零件生产的设备改造都能适用。
