户外服饰用弹簧式绳索收紧锁具结构

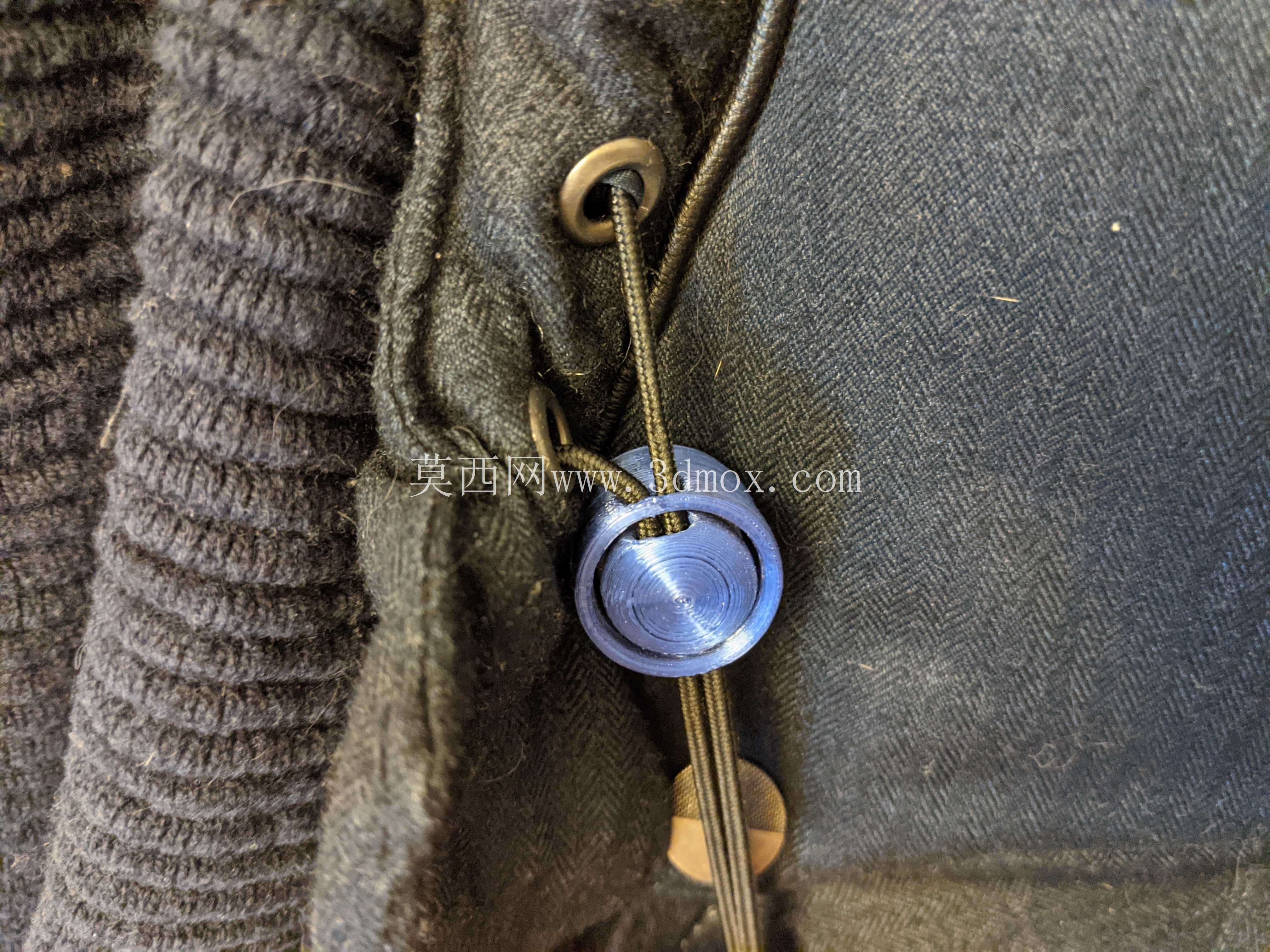

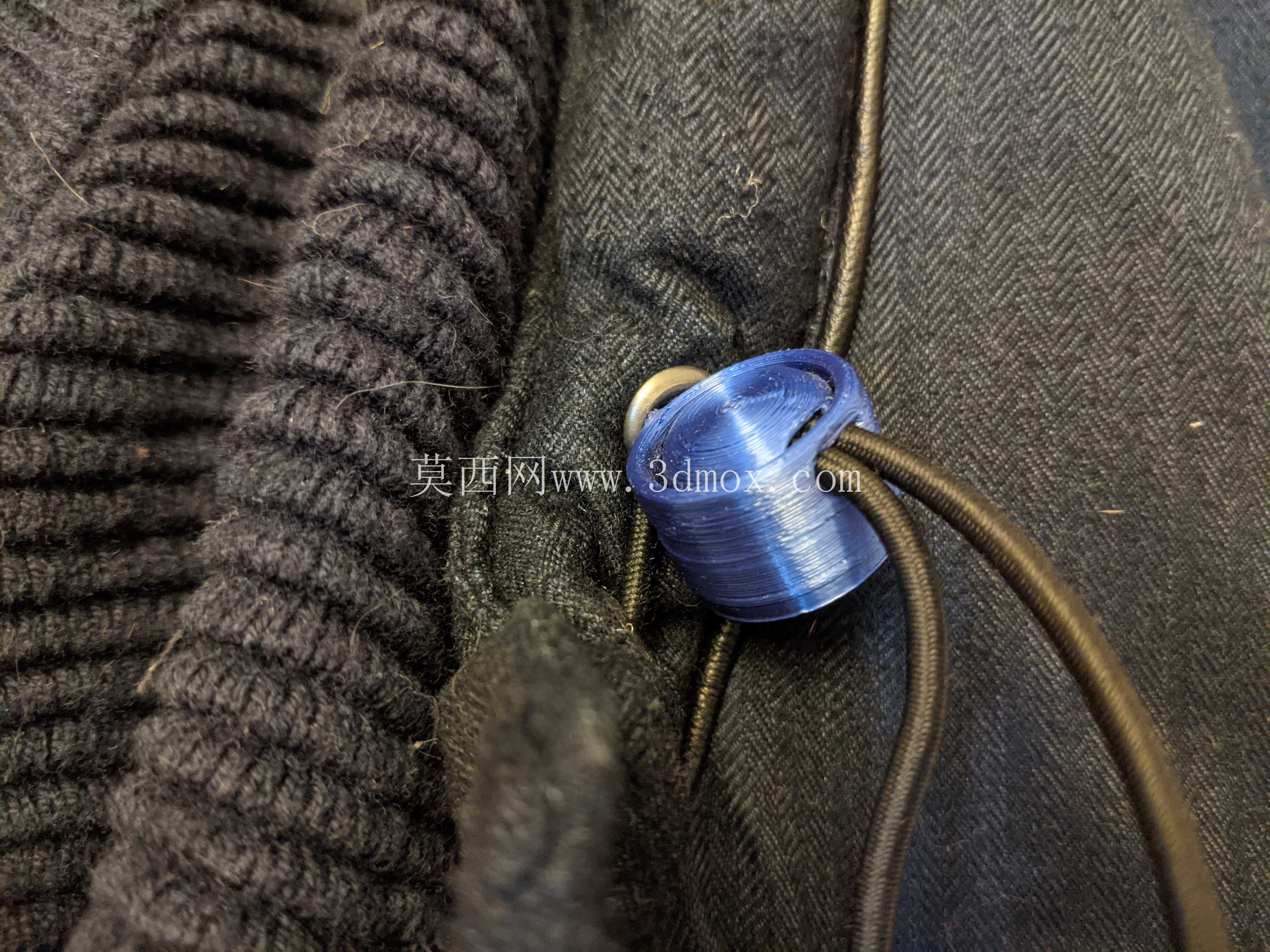

这类弹簧式绳索锁常应用在户外冲锋衣、防寒服、背包束口、帐篷风绳固定等场景，核心作用是通过弹簧预紧力夹紧穿入的编织绳，实现绳长的快速调节与位置锁定，替代传统绳结打结、解结的繁琐操作，在低温环境、戴手套操作的场景下优势尤为明显，使用者单手按压锁帽即可解锁调整绳长，松开后自动锁止，不需要额外的固定动作。

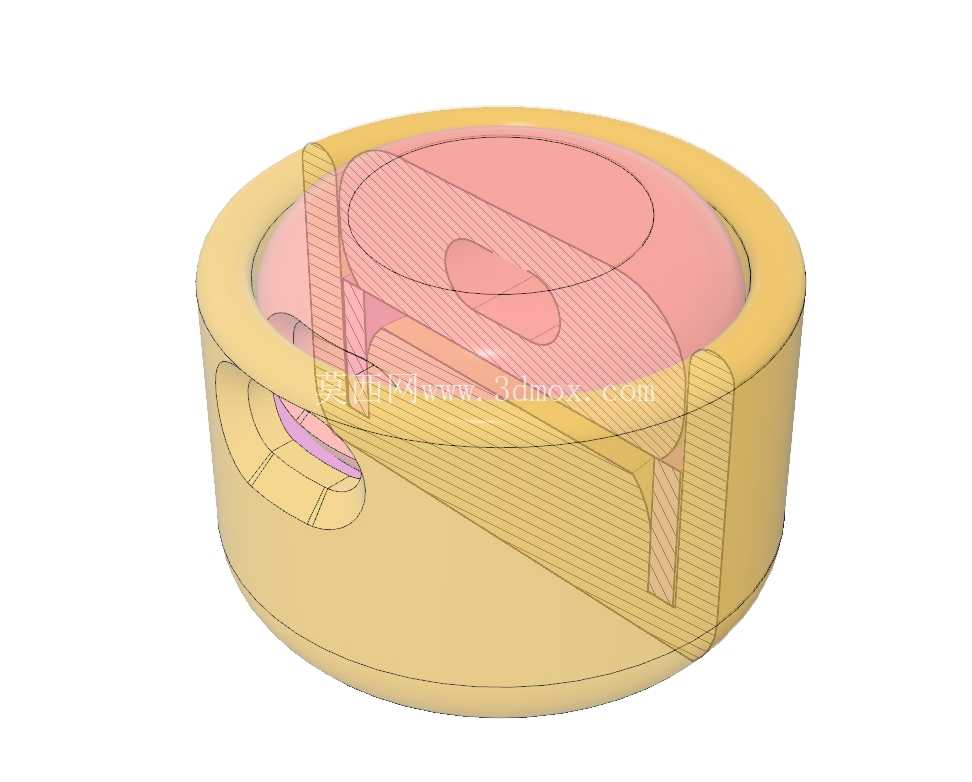

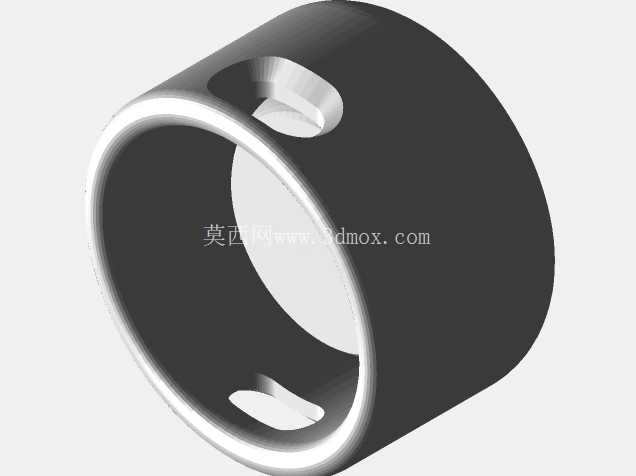

从结构设计逻辑来看，这款锁具采用同轴弹簧内置布局，锁体外壳为回转体结构，内部容纳圆柱螺旋压缩弹簧，中心开设穿绳通道，锁帽与底座之间通过弹簧的预紧力形成错位夹紧结构，当按压锁帽时，内部的穿绳孔对齐，绳索可自由抽动调整长度；松开锁帽后，弹簧推动锁帽复位，穿绳孔错位挤压绳索外壁，依靠摩擦力实现绳索的位置固定，不会出现受拉力滑移松脱的问题。

尺寸边界上，这款锁适配的绳索直径在3mm-4mm区间，锁体自身外径18mm，内部穿绳通道内径15.5mm，整体装配完成后的总长度为7mm，属于薄型扁平款设计，安装时不会在服饰表面形成过高的凸起，避免使用过程中钩挂外物，同时金属材质的外壳表面做了阳极氧化处理，耐磨性能优异，长期户外使用不会出现表层脱落、锈蚀的问题，适配的面料厚度范围在2mm-5mm之间，安装时仅需要在面料上开设直径6mm的安装孔，通过底座的卡合结构即可固定在面料上，不需要额外缝制或者胶粘，装配工序简单，适合成衣流水线的批量装配作业。

建模过程中需要重点关注几个配合公差：首先是锁帽与外壳之间的滑动配合间隙，单边间隙控制在0.1mm-0.15mm之间，间隙过大会出现锁帽晃动、夹紧力不足的问题，间隙过小则会在低温环境下因为材料收缩出现卡滞，按压后无法正常复位；其次是内部弹簧的参数匹配，弹簧的线径0.8mm，中径12mm，自由长度10mm，预压量3mm，工作行程4mm，保证按压时的反馈力度在15N-20N之间，既不会因为力度过大导致按压费力，也不会因为力度过小导致锁止力不足，在绳索承受50N拉力时不会出现滑移；最后是穿绳孔的倒角处理，孔口做R0.5mm的圆角，避免长期摩擦割断绳索纤维，提升配件的使用寿命。

实际选型应用中，这类锁具除了服饰领域，还可以拓展应用在户外露营装备、运动护具、箱包束带等场景，不同场景下只需要调整锁体的尺寸和弹簧的预紧力即可适配不同直径的绳索，比如帐篷风绳用的锁具需要更大的锁止力，会适当加大弹簧线径提升预紧力，而童装用的锁具会适当减小按压力度，方便儿童自主操作。建模时需要考虑实际装配的干涉问题，锁体底座的卡爪张开量需要匹配面料的厚度范围，卡爪的倒钩角度设计为15度，既保证安装后不会从面料上脱落，也不会在拆卸时过度损伤面料纤维。
