3D打印耗材防潮干燥存储装置

在FDM3D打印的日常生产作业中，耗材受潮是长期困扰一线操作人员的共性问题，尤其是尼龙、PETG、TPU这类吸湿性较强的耗材，一旦暴露在高湿度环境中超过4小时，打印过程中就会出现层间结合力不足、表面鼓包、拉丝严重、挤出断料等各类缺陷，直接导致制件报废率攀升，不少车间为了应对该问题，往往采购价格不菲的成品干燥箱，不仅占用有限的工作台空间，适配的料卷规格也存在较多限制。这套干燥存储装置完全从一线打印作业的实际痛点出发，采用日常易得的密封储物盒作为密封腔体主体，搭配标准规格的PVC排气管作为支撑轴与限位结构，无需定制特殊型材或复杂机加工件，普通操作人员借助桌面级3D打印机就能完成全部连接结构件的制作，整体搭建成本不到成品干燥箱的十分之一。

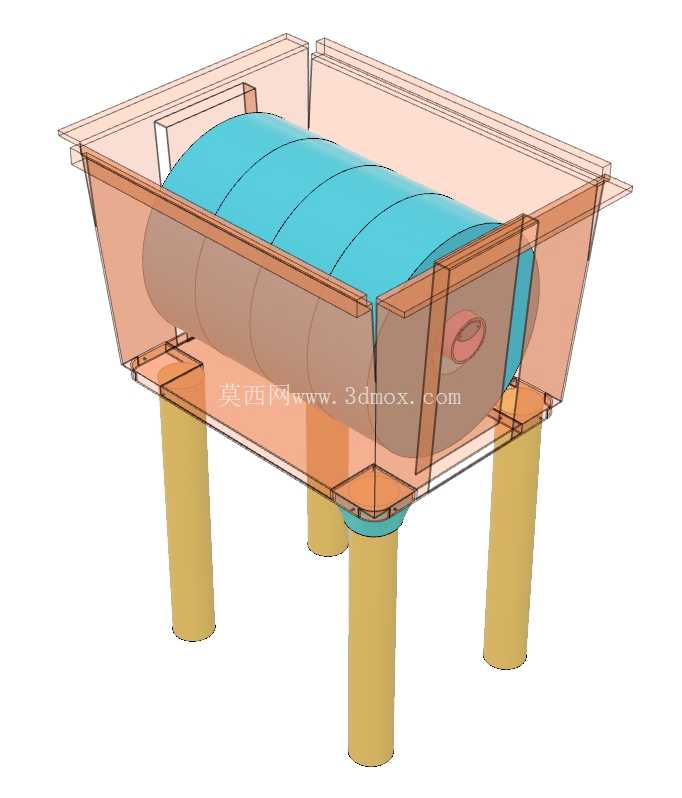

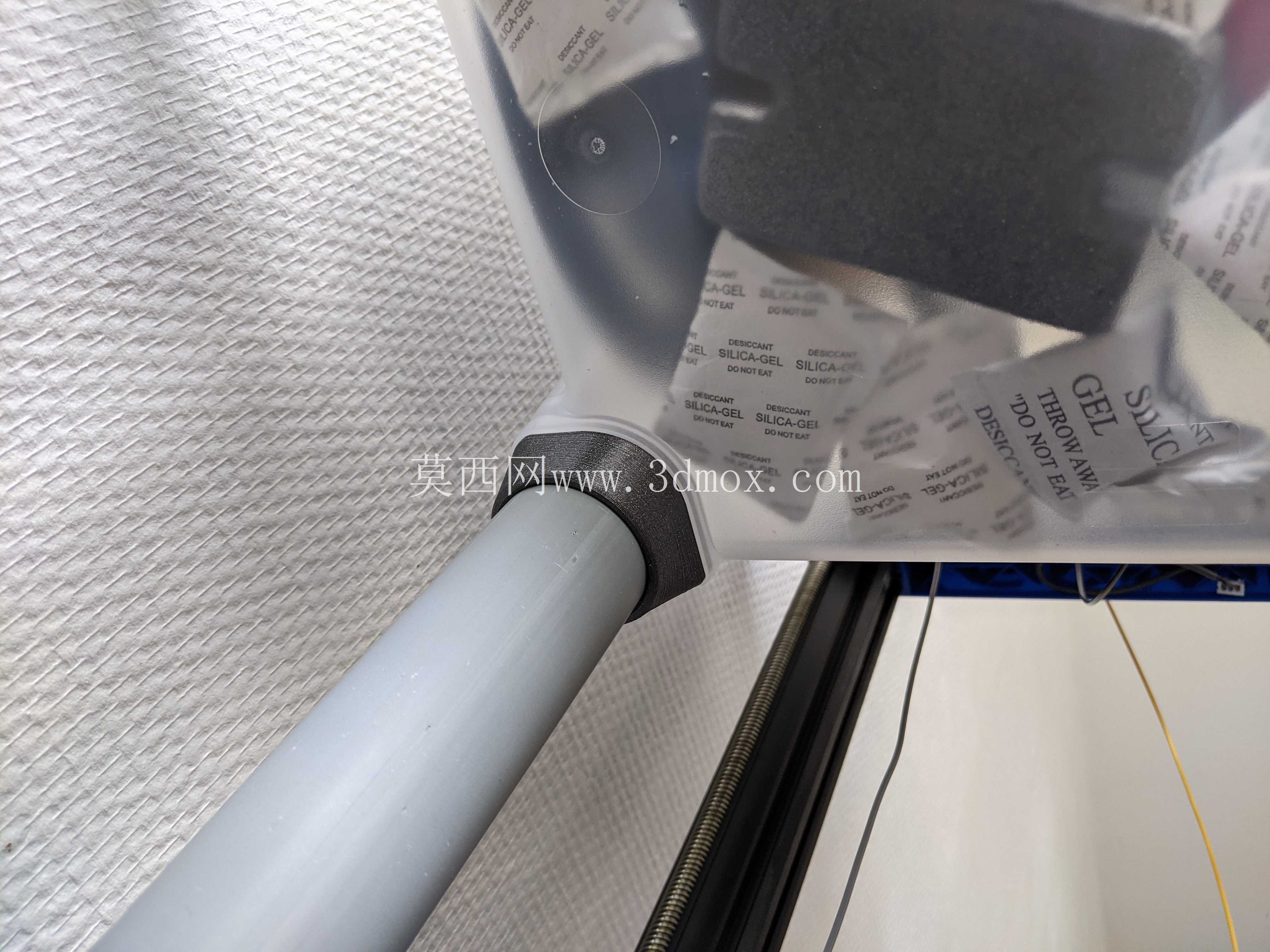

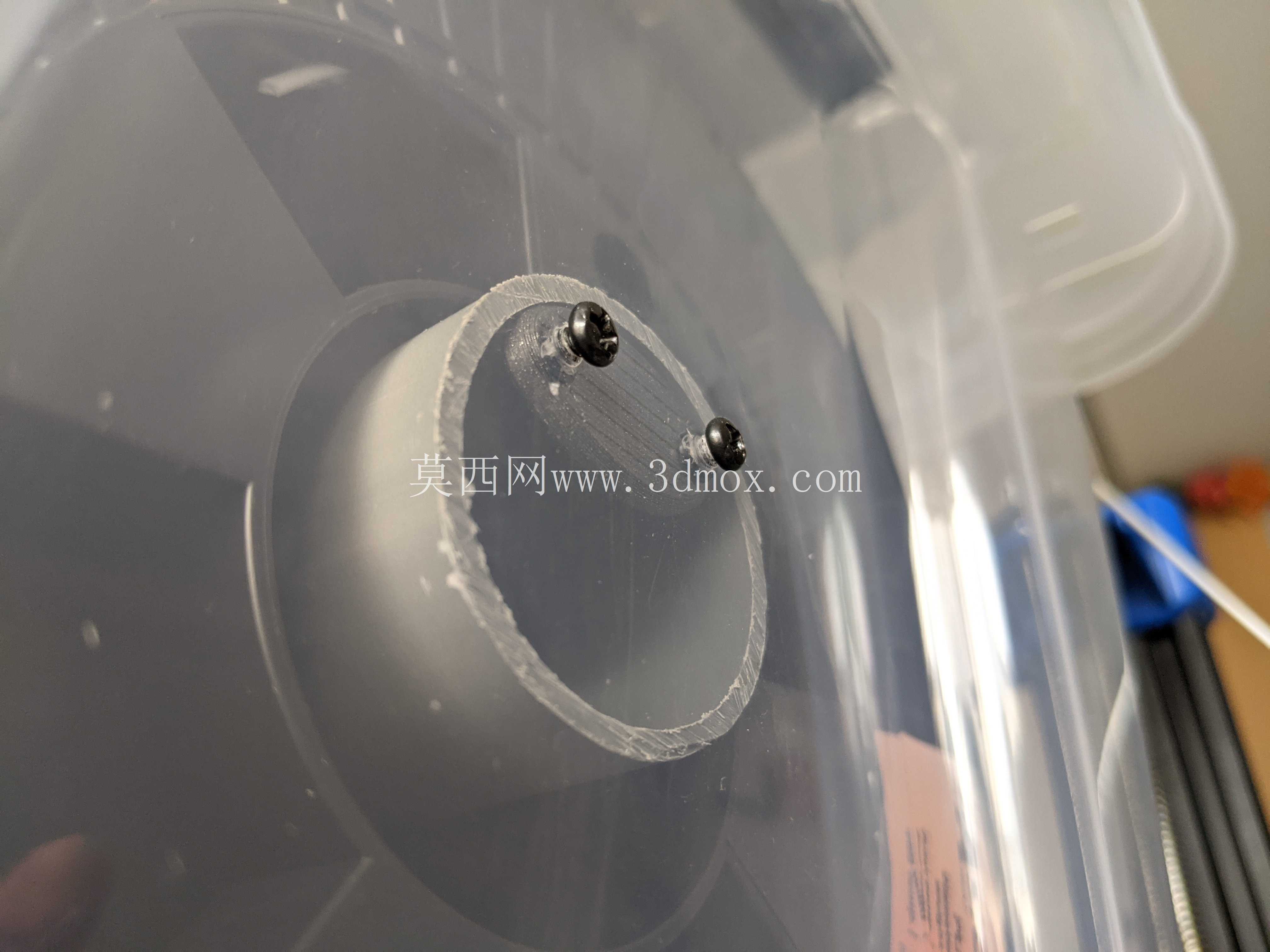

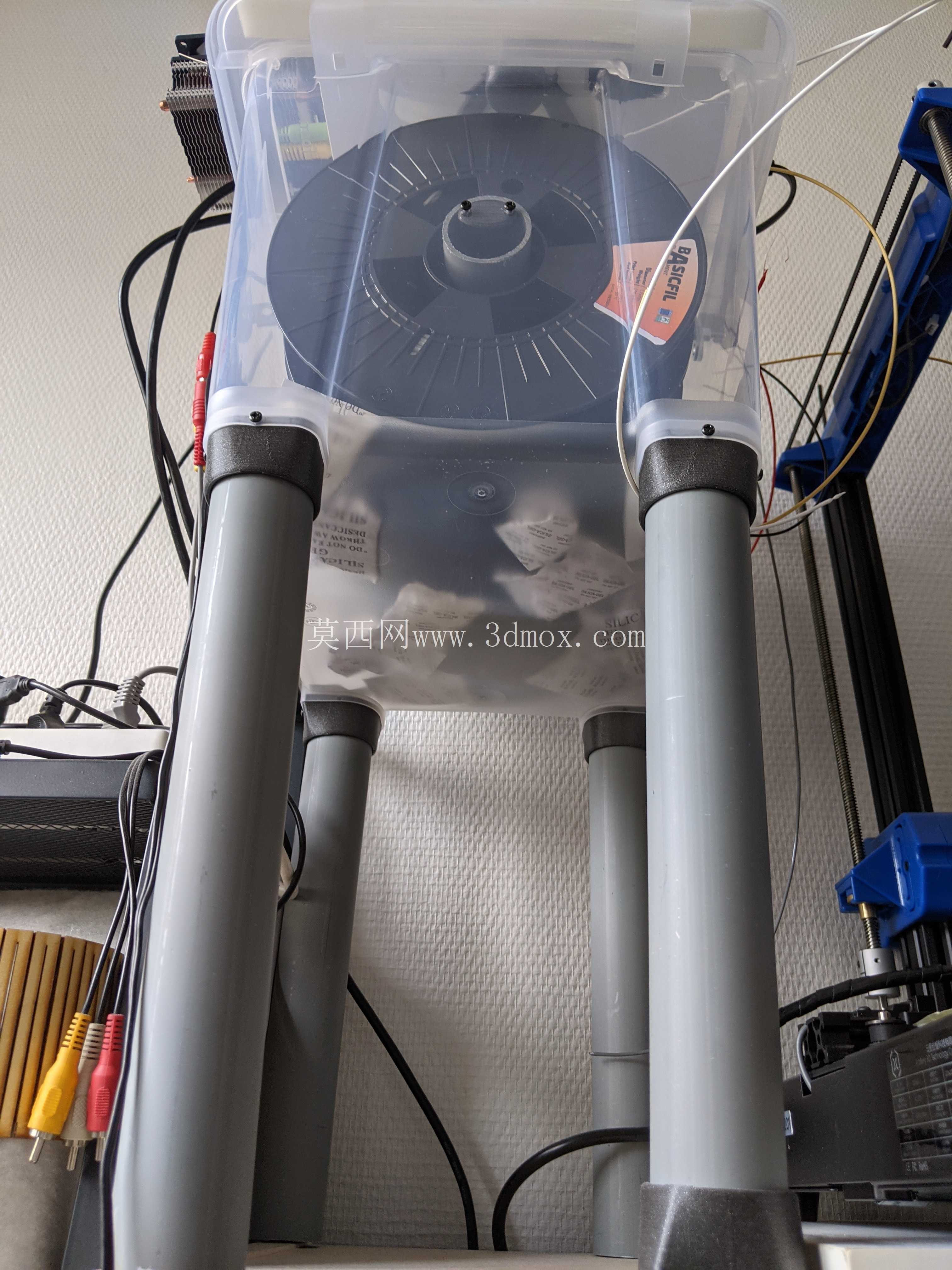

从功能实现逻辑来看，装置核心是依托密封盒的密闭结构隔绝外界潮湿空气，支撑轴穿过储物盒两侧的预设孔位，直接承托整卷1kg标准规格的3D打印耗材，料卷可以在轴上顺畅转动，耗材从盒体预留的出线口引出直接接入3D打印机的挤出机构，实现存储与供料的一体化，不需要每次打印前单独取出料卷，避免反复开合密封结构导致外界潮气侵入。支撑腿部分采用排气管裁切而成，通过3D打印的连接角件与盒体底部固定，将整个干燥盒抬升到与打印机挤出机进料口匹配的高度，减少耗材输送过程中的弯折阻力，避免耗材因弯折半径过小产生不可逆的折痕，影响送料顺畅度。

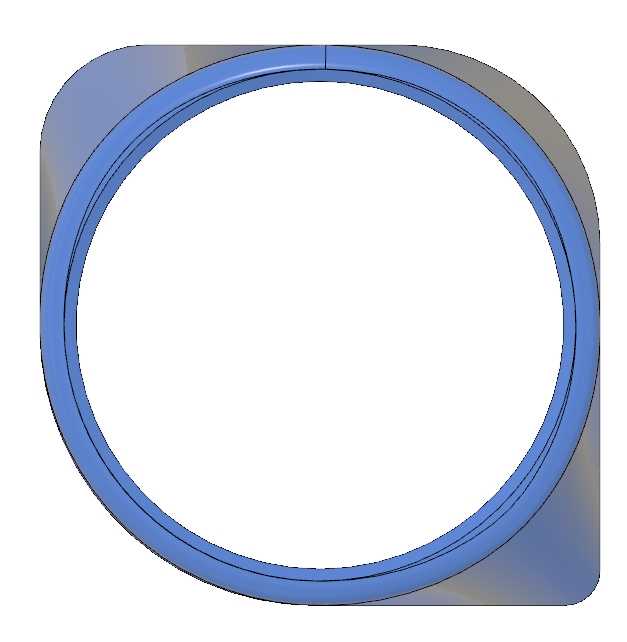

设计过程中需要重点关注盒体脚位的对称性问题，由于市售普通密封储物盒的底部加强筋并非完全中心对称，四个安装脚的连接座不能直接做镜像复制，需要分别针对X轴、Y轴以及X+Y斜向的位置做结构调整，匹配盒体底部不同位置的加强筋结构，确保支撑腿安装后整个装置的重心落在支撑面中心，不会因为料卷转动的偏心作用出现侧翻。连接角件的壁厚设置为2.5mm，采用PLA材质打印即可满足强度要求，与排气管的配合间隙控制在0.2mm，既可以保证插接时的顺畅度，又不会出现松旷晃动的问题；盒体上的出线口位置需要加装硅胶护圈，避免耗材反复摩擦盒体边缘产生碎屑，同时进一步提升密封性能。

安装边界方面，这套装置的整体占地面积仅比A4纸略大，支撑高度可以根据实际使用的打印机型号调整排气管的裁切长度，适配绝大多数桌面级FDM3D打印机的进料高度，不需要对打印机本身做任何结构改装，直接放置在打印机侧边的工作台面上即可使用。如果需要进一步提升干燥效果，只需要在盒体内部预留的网格位置放置袋装干燥剂，或者加装低功率的PTC加热片与温湿度监测模块，就能升级为主动控温的干燥系统，扩展成本极低。实际作业测试中，将开封后放置一周的PETG耗材放入该装置密封存放24小时后，打印过程中的气泡问题完全消除，层间结合强度恢复到新开封耗材的90%以上，完全满足日常打样与小批量生产的使用需求。

不同于市面上成品干燥箱的固定规格设计，这套结构的所有连接部件都可以根据使用者手头现有储物盒的尺寸做参数调整，不需要拘泥于特定的盒体型号，只要是带密封胶圈的食品级储物盒都能通过修改连接座的安装孔位实现适配，支撑轴也可以根据常用料卷的宽度调整长度，既可以放置单卷1kg料卷，也可以通过加长轴体同时放置两卷小规格耗材，适配不同的生产场景需求。结构上没有易损的复杂传动部件，日常维护只需要定期检查密封胶圈的清洁度，更换盒内的干燥剂即可，长期使用的维护成本几乎可以忽略，对于小型3D打印工作室、个人创客以及学校的3D打印实验室来说，是兼顾实用性与搭建成本的可靠解决方案。
