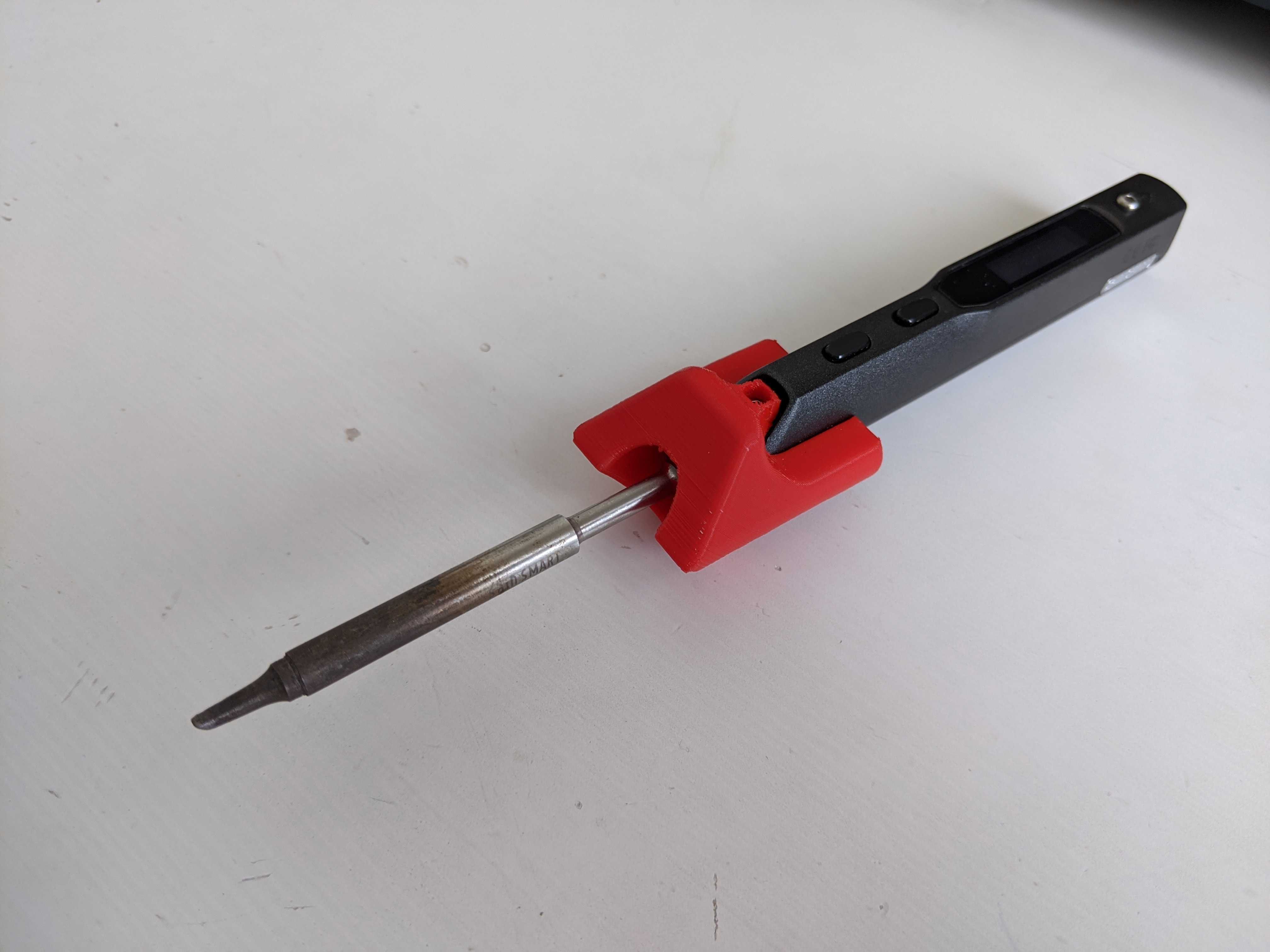

适配TS100电烙铁的便携握持固定支架

　　日常电子维修、电路板手工焊接、户外应急焊接作业场景里，TS100这类便携电烙铁的临时放置一直是容易被忽略的安全细节——刚结束焊接的烙铁头温度可达三百摄氏度以上，直接搁在工作台面容易烫坏桌面绝缘层、残留焊锡渣，甚至误触操作人员造成烫伤，常规的台式烙铁架体积偏大，无法适配外出上门维修、狭小工作台面的使用需求，这款适配TS100的握持固定支架，就是针对这类细分场景做的结构优化设计。从实际使用逻辑出发，这款支架的核心功能分为两部分，一是焊接作业过程中可以作为辅助握持的受力支撑，长时间精细焊接时，操作人员可以将手指搭在支架的凸起结构上分散手部受力，减少长时间持握烙铁带来的手腕疲劳，避免手指过于靠近烙铁发热段；二是焊接间隙临时放置烙铁时，

　　支架的支撑结构可以将烙铁头抬离工作台面，保持尖端悬空，既避免高温烫损接触面，也能减少烙铁头直接接触硬物造成的镀层磨损，同时支架本身采用耐高温的工程塑料材质，长时间接触烙铁金属外壳的传导热量也不会出现软化变形，日常使用不需要额外搭配隔热垫。设计过程中首先要匹配TS100电烙铁的笔式机身尺寸，卡槽的内轮廓完全贴合TS100机身的矩形截面弧度，安装时不需要额外的紧固件，直接顺着机身尾部滑到靠近发热芯的位置即可卡紧，卡槽与机身之间预留了0.1mm的装配公差，既不会因为间隙过大出现使用时滑动移位，也不会因为公差过小卡伤机身的塑料外壳。支架的支撑脚采用对称的外扩式结构，当烙铁临时放置在工作台面时，两个支撑脚与烙铁尾部形成三点支撑，

　　重心落在支撑面范围内，哪怕工作台面有轻微的倾斜或者误碰，烙铁也不会侧翻滚落，支撑脚的底部做了微小的圆角处理，不会刮花工作台的漆面或者防静电垫表面。从安装边界来看，支架的安装位置距离烙铁发热芯的金属段预留了8mm的安全距离，哪怕长时间连续焊接，发热芯传导到支架位置的温度也会降到材料耐受温度范围内，不会出现材料熔融的问题；支架整体的最大外轮廓宽度不超过40mm，装在烙铁上之后不会额外占用太多工具包的收纳空间，和TS100本身的便携定位完全匹配。结构上没有多余的复杂曲面，整体采用等壁厚设计，壁厚控制在2.5mm，既保证了足够的结构强度，受力时不会出现断裂变形，也不会因为壁厚过大造成材料浪费，不管是采用3D打印小批量制作还是开模注塑量产，

　　都能很好的控制成型成本。支架的边角位置全部做了R1.5的圆角过渡，没有尖锐的棱角，日常拿取、安装的时候不会划伤手指，握持贴合的位置做了轻微的内凹弧度，和手指指腹的接触面积更大，长时间搭靠的时候不会出现局部压痕。实际使用测试中，不管是单手精细焊接贴片元件，还是双手配合焊接大尺寸接线端子，这个支架都能提供稳定的受力支撑，不需要额外调整握持姿势就能快速适应；临时放置烙铁的时候，不需要刻意对准台式烙铁架的放置圈，随手搁在台面上就能保持稳定，烙铁头始终保持悬空状态，哪怕旁边放着焊锡丝、热缩管这类易燃物品，也不会因为接触高温烙铁头引发安全隐患。针对户外作业的场景，支架本身重量不到10g，装在烙铁上几乎不会增加额外的携带负担，不需要像传统烙铁架那样额外占用工具包的收纳位，也不会出现传统烙铁架容易积焊锡渣、需要频繁清理的问题，日常维护只需要用棉布擦去表面的灰尘即可，没有复杂的清洁死角。
