金属板材渐进式连续冲压成型模具

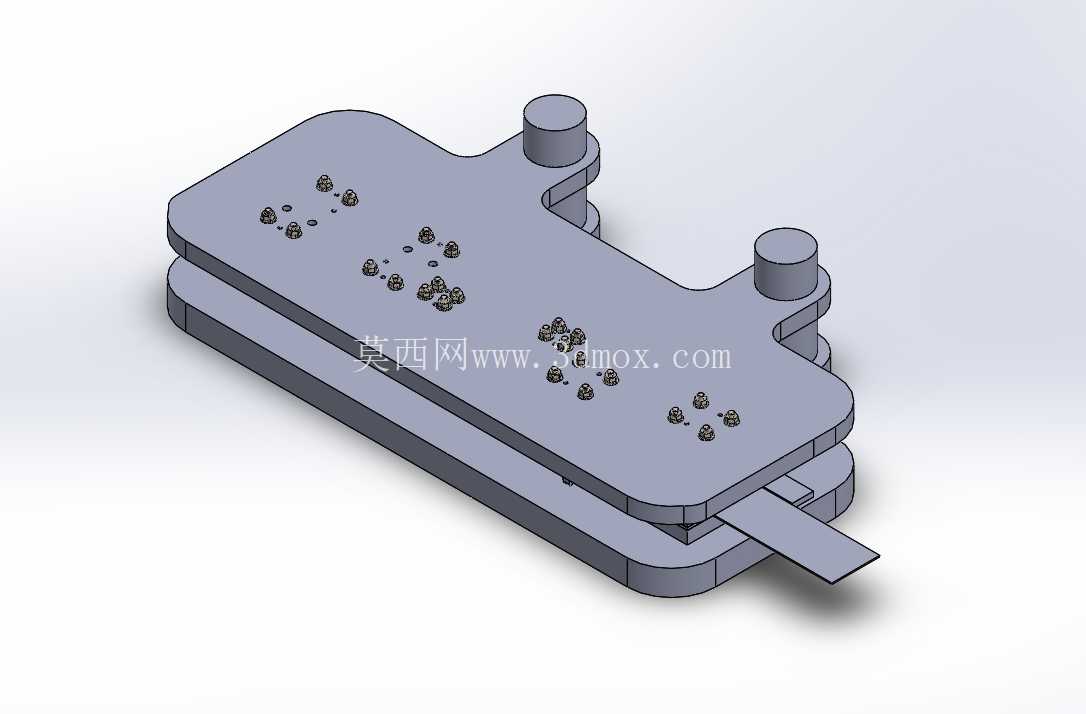

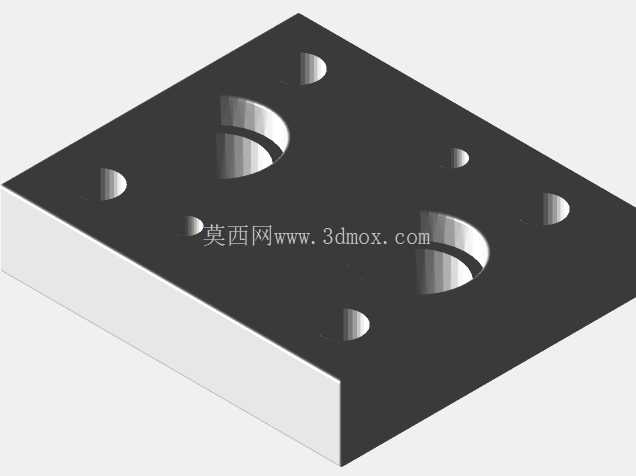

　　这套连续冲压成型模具，主要面向中小尺寸金属薄板零件的批量冲压加工场景，常见于电子五金、家电配件、汽车小尺寸冲压件的生产线配套，适配常规开式单点压力机的安装接口，可直接挂载在对应吨位的冲床滑块与工作台面之间，完成多工序连续冲压作业。从结构布局来看，模具采用上下模分体式叠层结构，上下模座设置了两组圆柱形导柱导套配合结构，导柱沿模座非对称侧部布置，既避开了中间的工序排布区域，又能在合模过程中提供精准的导向约束，避免上下模芯错位啃模，导柱的长度设计预留了足够的开模行程余量，保证条料送进过程中上下模完全脱离，不会刮蹭待加工料带。

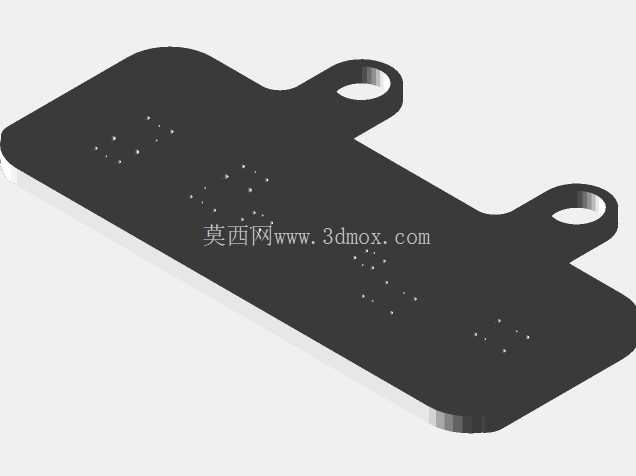

　　模座本体采用类L型的异形轮廓设计，而非传统的矩形模座，这种设计是根据条料的送进步距、各工序的排布空间做的轻量化优化，在保证模座刚性的前提下，减少了模座材料的冗余用量，同时缩小了模具整体的安装占地边界，适配工作台面尺寸偏小的老旧冲床安装使用。模具的工作区域沿条料送进方向依次排布了多组冲裁、成型工位，从料带入口端开始，首先是定位孔冲裁工位，通过导正钉与条料上预冲的定位孔配合，保证每一次送进步距的精度，后续依次排布了切口、拉伸、冲孔、落料等工位，所有工位的冲头、凹模镶块均采用嵌入式安装结构，磨损后可单独拆卸更换，无需整体报废模架，降低了后期的维护成本。

　　模面的工位排布经过送料力校核，各工位的冲裁力合力中心与模座的压力中心基本重合，避免冲压过程中产生偏载力矩，减少冲床导轨的不均匀磨损，同时也能提升冲压零件的尺寸一致性。模具的出料端设置了倾斜的导料舌结构，成型完成的零件从最后一个落料工位落下后，会顺着导料舌滑出模具区域，直接落入下方的零件收集盒，无需人工手动取件，适配连续自动化冲压的生产节奏。在安装边界上，模座的安装槽孔按照通用冲床的T型槽间距设计，上下模座的闭合高度、开模行程均匹配常规25吨-40吨开式冲床的参数范围，无需额外加装垫板即可完成安装调试。导柱与模座的配合采用过盈压装结构，配合面精度达到IT5级，保证长期往复运动过程中不会出现导柱松动移位的问题。

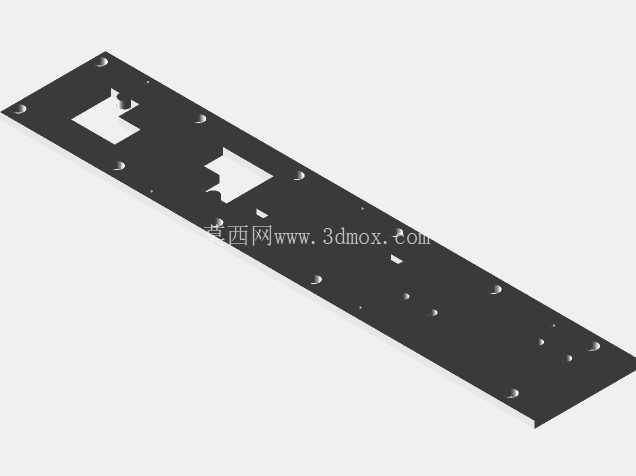

　　模座的材质选用45号钢调质处理，表面做发黑防锈处理，工作区域的凹模、冲头镶块则采用Cr12MoV合金工具钢淬火处理，硬度达到HRC58-62，具备足够的耐磨性，可承受百万次级别的冲压作业。这套模具的设计核心是通过单模多工序集成的方式，将原本需要多套单工序模完成的冲压步骤整合到一套模具上，配合自动送料机即可实现无人化连续生产，相比传统单工序冲压模式，可减少多次定位带来的尺寸误差，同时降低操作人员的劳动强度，提升单位时间的生产效率。在实际调试过程中，可通过调整各工位冲头的装入深度，适配不同厚度的金属板材加工需求，通常适配0.3mm-2mm厚度的冷轧钢板、镀锌板、铝板等常用冲压板材，料带宽度根据模座的导料板间距固定，送进步距通过送料机参数调整匹配各工位的间距。模座上设置的多组小型安装孔位，用于固定导料板、卸料板、弹簧等附属组件，卸料板采用弹性卸料结构，通过矩形弹簧提供卸料力，冲压完成后可将箍在冲头上的条料及时推离，避免条料随冲头上行带起，影响后续送料。
