磨床用砂轮驱动主轴支撑结构

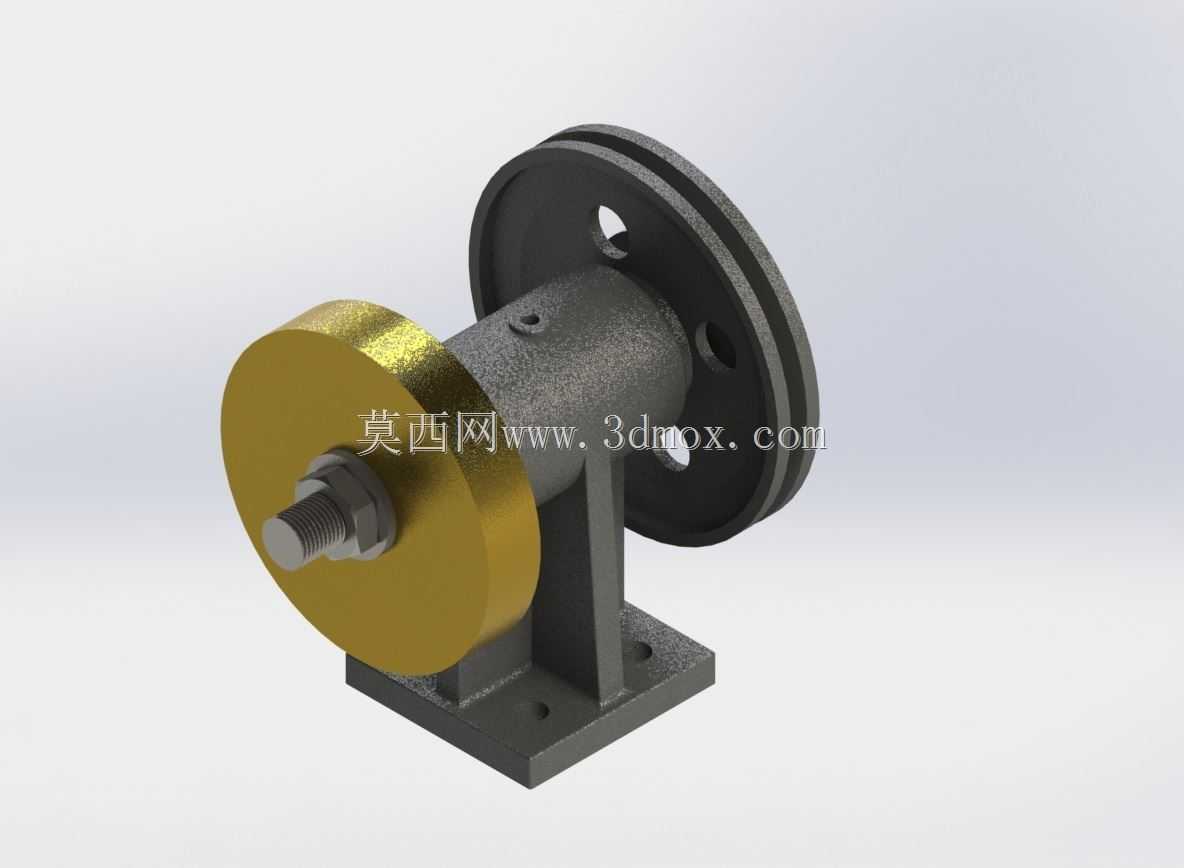

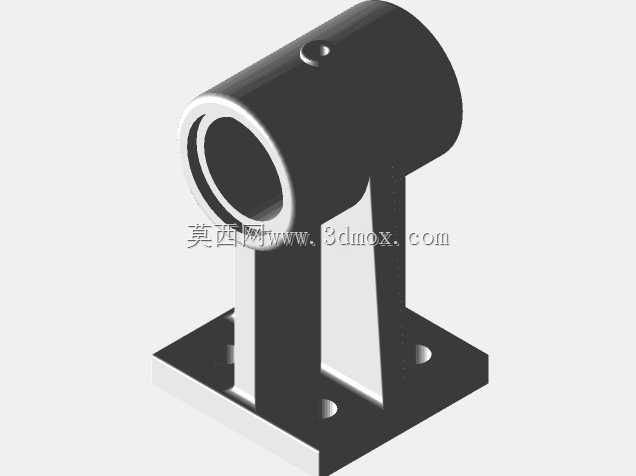

　　在精密机加工车间的平面磨、外圆磨等磨削工位上，砂轮驱动单元是直接决定磨削加工精度、表面粗糙度达标率的核心执行部件，这套结构的设计合理性，会直接影响批量加工过程中尺寸一致性的控制难度，也关系到日常维护换件的操作效率。从结构布局来看，这套驱动组件采用立式铸钢支座作为承载基体，支座底部设计为带安装孔的方形法兰底座，安装时可通过螺栓直接固定在磨床床身的预设安装平台上，底座的安装孔位预留了±2mm的位置调整余量，能适配不同床身的安装公差，避免加工安装孔时出现对位偏差无法装配的问题。

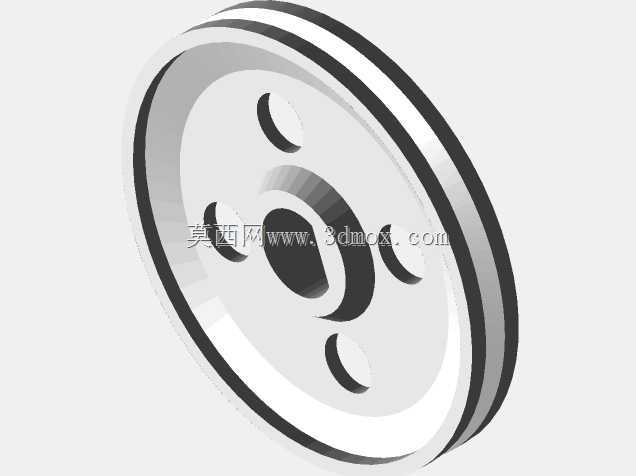

　　支座上方的筒状主轴腔体采用一体化铸造成型后镗削加工，腔体内部预留了轴承安装位，可适配成对安装的深沟球轴承或角接触轴承，能够同时承受砂轮磨削时产生的径向切削力与轴向窜动力，减少主轴高速运转时的跳动量，保证砂轮端面的跳动公差控制在0.02mm以内，满足精密磨削的精度要求。主轴的动力输入端设计有带V型槽的皮带轮，轮槽的尺寸适配标准A型三角带，可通过皮带连接驱动电机实现动力传输，皮带轮端同时设计有法兰连接结构，也可根据现场动力布局需求直接连接联轴器直连电机，适配不同转速、不同功率的驱动方案，无需额外改动支座结构。

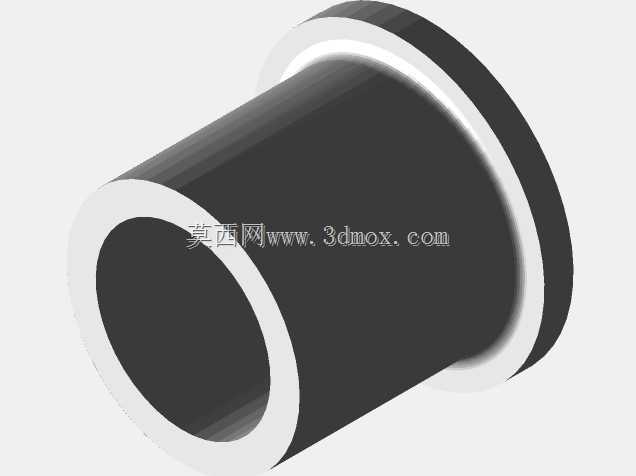

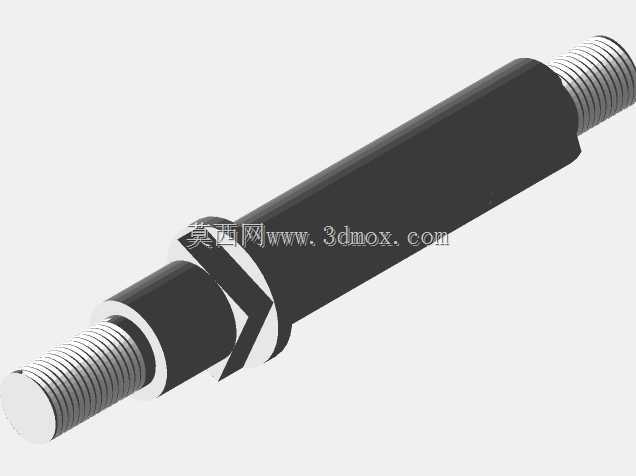

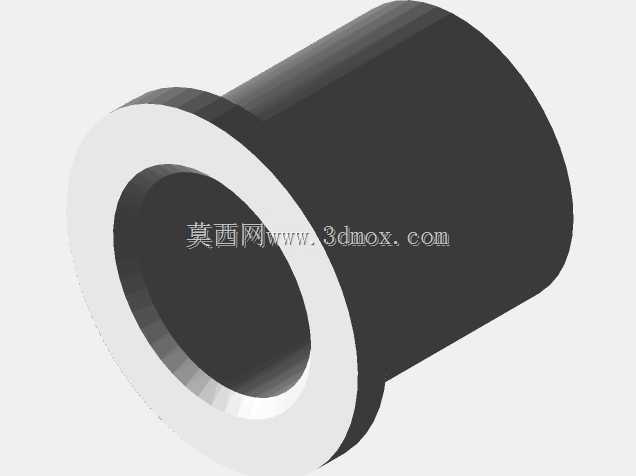

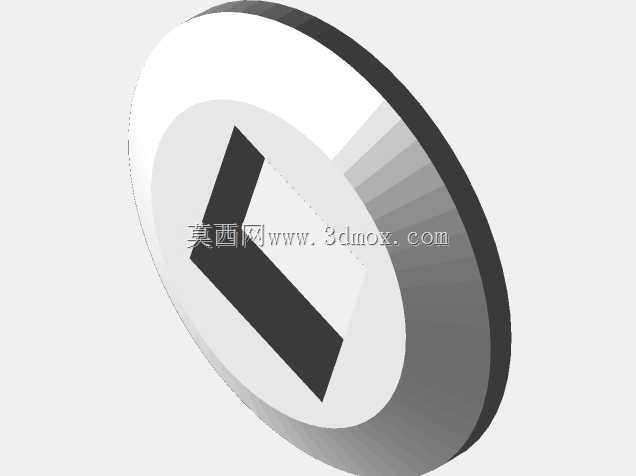

　　主轴的工作端通过锁紧螺母、止动垫片固定砂轮安装座，砂轮安装座的定位轴肩设计有精准的定位公差，安装砂轮时可保证砂轮中心与主轴回转中心完全重合，避免因偏心产生高速运转振动，锁紧螺母的螺纹旋向与主轴工作旋转方向相反，设备运转时螺母会在磨削阻力作用下自行锁紧，杜绝长时间运转出现螺母松动、砂轮飞出的安全隐患。从实际应用场景来看，这套结构除了适配常规的金属零件平面磨削、外圆磨削工序外，更换端部的砂轮安装座后，也可安装金刚石砂轮用于硬质合金零件的精磨，或者安装布轮、抛光轮用于零件表面的光整加工，适用场景覆盖了五金加工、模具制造、汽车零部件加工等多个领域的磨削工序。

　　设计过程中针对磨床工位切削液飞溅、磨屑粉尘较多的工况，在主轴腔体的两端都预留了密封件安装槽，可加装骨架油封与防尘毡圈，避免切削液、金属磨屑进入主轴轴承内部，延长轴承的维护周期，减少日常保养的工作量。支座的筒状腔体侧面设计有润滑油注油孔，日常维护时可直接通过注油孔向轴承位置补充润滑脂，无需拆解整个主轴结构，降低设备停机维护的时间成本。从安装边界尺寸来看，整个组件的底座安装孔中心距控制在120mm范围内，整体高度不超过180mm，横向最大轮廓尺寸为220mm，不会占用过多的磨床床身安装空间，在老旧磨床的部件替换、小型专用磨床的自主搭建场景中，都可以直接选用这套结构作为砂轮驱动单元，不需要对床身结构做大规模改动。结构的配重设计经过反复校核，皮带轮端与砂轮端的重量相对主轴支撑点基本平衡，高速运转时不会产生额外的偏载力矩，能够有效降低支座固定螺栓的受力，避免长期运转出现支座松动移位的问题。针对磨削过程中产生的振动传导问题，支座的铸造壁厚设计为8mm，在保证整体刚性的同时，能够吸收一部分主轴高速运转产生的振动，减少振动向床身的传导，避免磨削表面出现振纹，提升加工表面的质量。
