适配国产USB SD读卡器的防护套结构

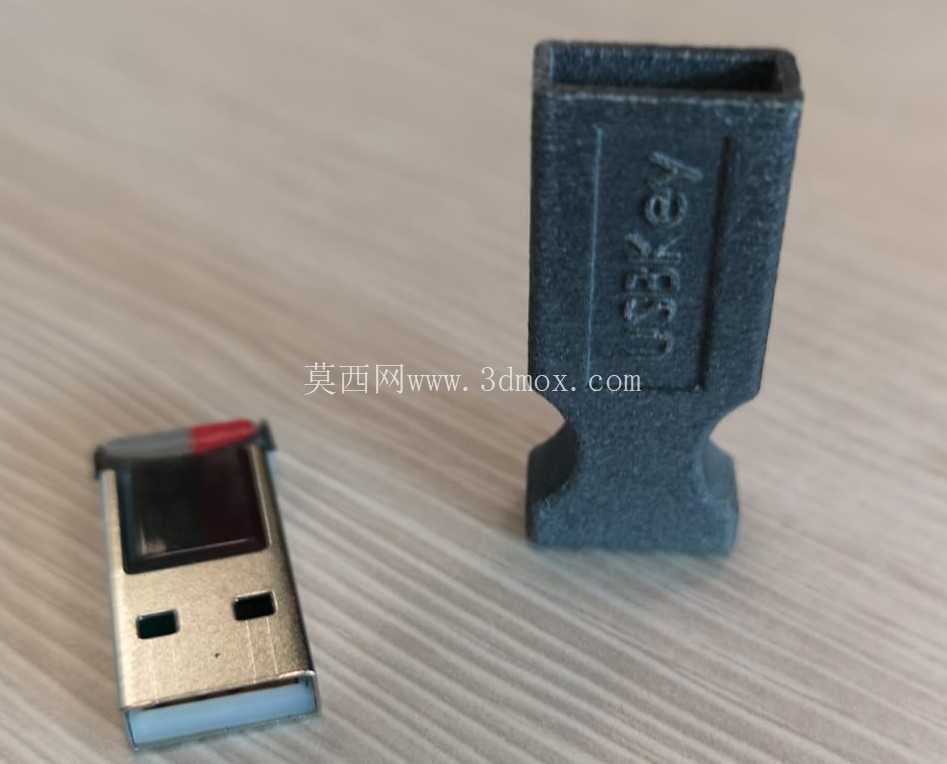

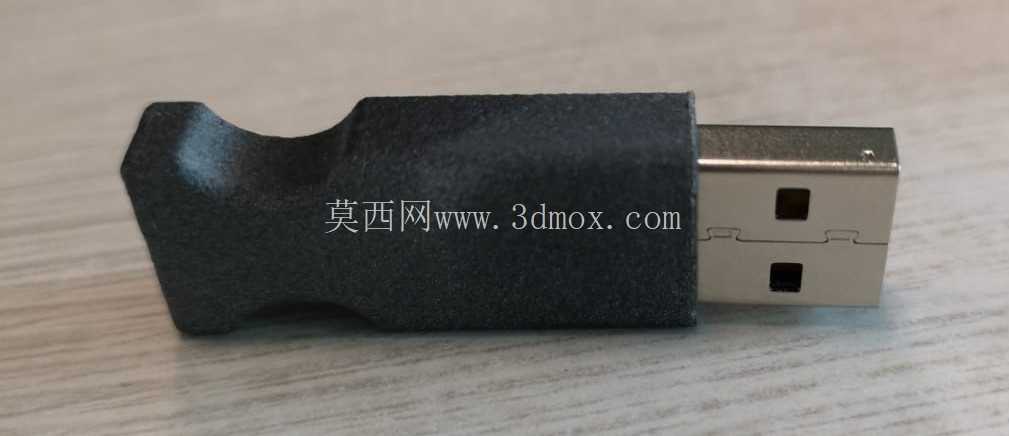

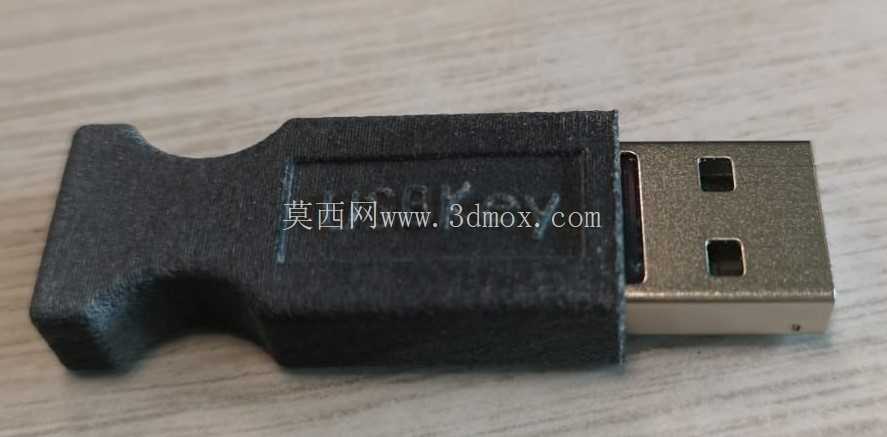

日常办公与外勤作业场景中，USB接口的SD读卡器因体积小巧、插拔便捷，被广泛用于影像素材拷贝、工业设备数据导出、嵌入式系统固件烧录等环节，但这类读卡器的金属接口端长期裸露在外，很容易在收纳过程中被钥匙、金属工具等硬物磕碰导致引脚变形，或是被口袋内的灰尘、毛絮堵塞接口缝隙，轻则造成接触不良、数据传输中断，重则直接导致读卡器报废。这款防护结构正是针对这类使用痛点开发，采用上下扣合的分体式结构，完全包裹读卡器的金属接口端与主体衔接部位，在不额外增加过多收纳体积的前提下，为读卡器提供可靠的物理防护。

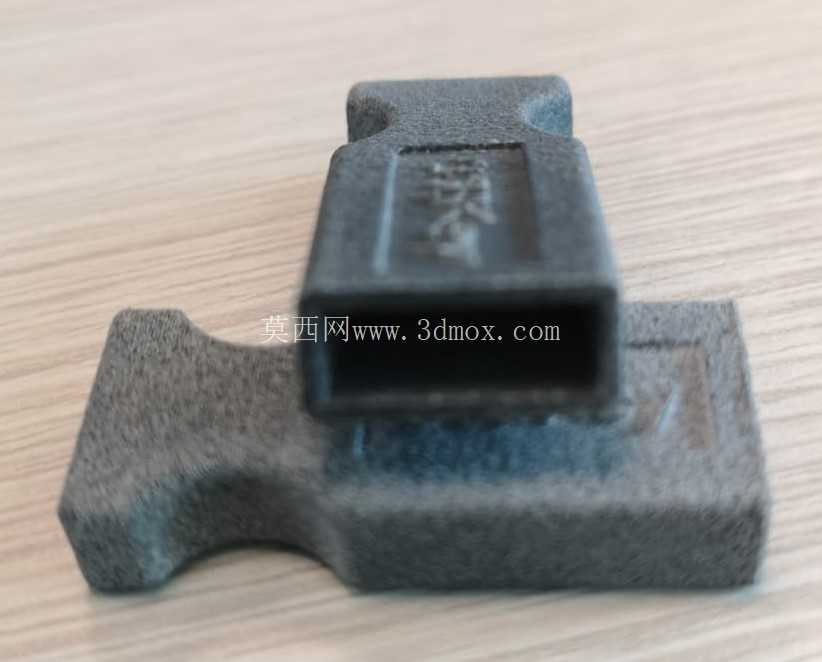

从结构设计逻辑来看，这款防护套没有采用常见的插拔式套筒结构，而是选择了带定位卡槽的翻盖扣合形式，套筒结构虽然加工简单，但长期使用后容易因塑料蠕变出现松脱，翻盖结构则在套体两侧设置了内凹的弧形扣位，与读卡器主体侧面的防滑棱完全贴合，扣合后不会沿插拔方向窜动，开合时仅需要用手指按压两侧的解锁位即可翻开，不需要额外施加过大的拔插力，避免频繁插拔对读卡器外壳造成磨损。套体的内型腔完全匹配对应型号读卡器的外形轮廓，在接口端位置预留了0.2mm的避让间隙，既不会因为尺寸过紧导致套体无法装配，也不会因为间隙过大造成读卡器在套体内晃动，接口对应的端面做了1mm的加厚处理，当防护套随读卡器一起从桌面跌落时，加厚端面可以率先吸收冲击能量，避免冲击力直接传递到金属接口的焊接引脚处。

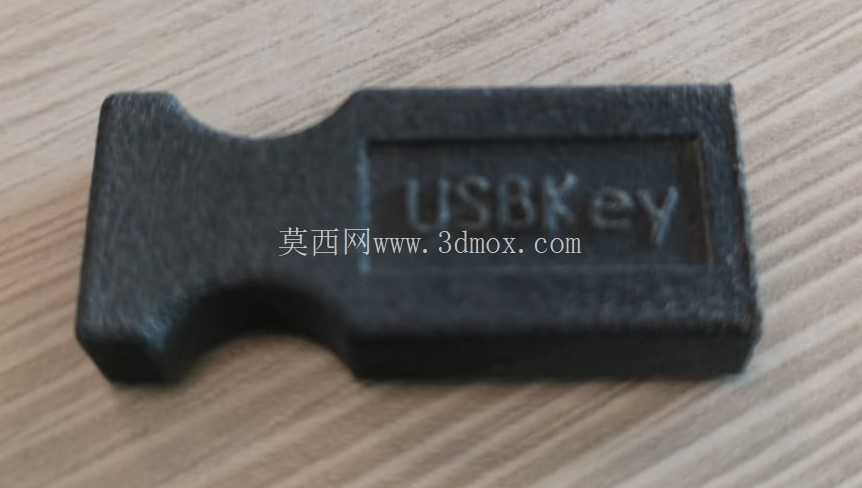

考虑到实际使用中的握持需求，防护套的外表面没有做光滑的平面处理，而是保留了细微的磨砂纹理，这种纹理一方面可以增加手指与套体之间的摩擦力，在插拔读卡器时不容易打滑，另一方面也不容易残留指纹和划痕，长期使用后外观不会出现明显的亮面磨损痕迹。套体两侧的内凹弧形结构刚好贴合成年人拇指与食指的捏持位置，即使是戴薄款劳保手套操作，也能稳定捏住读卡器完成插拔动作，不会因为套体外形过于方正导致捏持不稳。在防护套与读卡器尾部挂绳孔对应的位置，特意做了贯通的挂孔设计，用户可以直接穿过挂绳将防护套与钥匙、工牌等随身物品串在一起，不需要额外给防护套加装挂绳结构，也不会因为挂绳的拉扯导致防护套与读卡器分离。

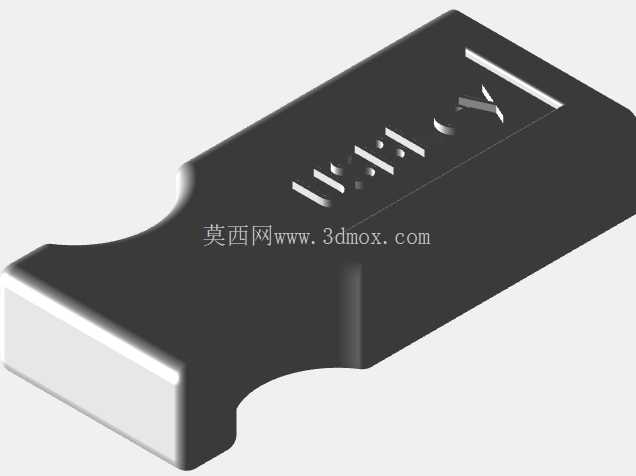

从安装边界来看，这款防护套扣合后的整体外形尺寸控制在长45mm、宽20mm、厚12mm以内，和普通U盘的收纳体积相当，可以轻松放入牛仔裤口袋、工牌卡套的侧袋或是键盘旁的笔槽内，不会占用过多的桌面收纳空间。套体的所有边角都做了R1.5mm的圆角处理，没有尖锐的棱角，放在口袋里不会勾刮衣物纤维，也不会在磕碰时对其他随身物品造成刮伤。针对铸造生产的工艺需求，这款防护套的结构设计充分考虑了脱模斜度，所有外壁的脱模斜度设置为1.5度，内壁因为要和读卡器贴合，斜度控制在0.5度，既可以保证铸造后顺利脱模，也不会影响内壁与读卡器的配合精度，分型面设置在套体上下盖的衔接平面处，没有错位的倒扣结构，不需要设计复杂的抽芯机构，能够有效降低模具加工的复杂度，提升批量生产的良率。

在实际使用场景中，这款防护套除了基础的防磕碰、防灰尘功能外，还可以在多设备混用的场景中起到标识作用，不同批次生产的防护套可以通过添加不同色母做成不同颜色，用户可以通过颜色快速区分存放不同类型数据的读卡器，避免在调试工业设备时拿错读卡器导致固件刷写错误。套体的顶面预留了浅槽区域，用户可以根据自己的需求粘贴标签或者用激光雕刻标记，不会因为标签凸起影响收纳。不同于市面上通用的USB保护盖，这款结构是针对特定型号的USB SD读卡器做的适配设计，不会出现保护盖过松容易丢失、过紧难以拔下的问题，扣合后可以随读卡器长期保持装配状态，不需要每次使用时单独取下保护盖，翻开上盖即可直接插入USB接口，使用流程更加顺畅，也减少了保护盖单独放置丢失的概率。
