Bajaj Pulsar自行车配套磁铁拉拔器结构

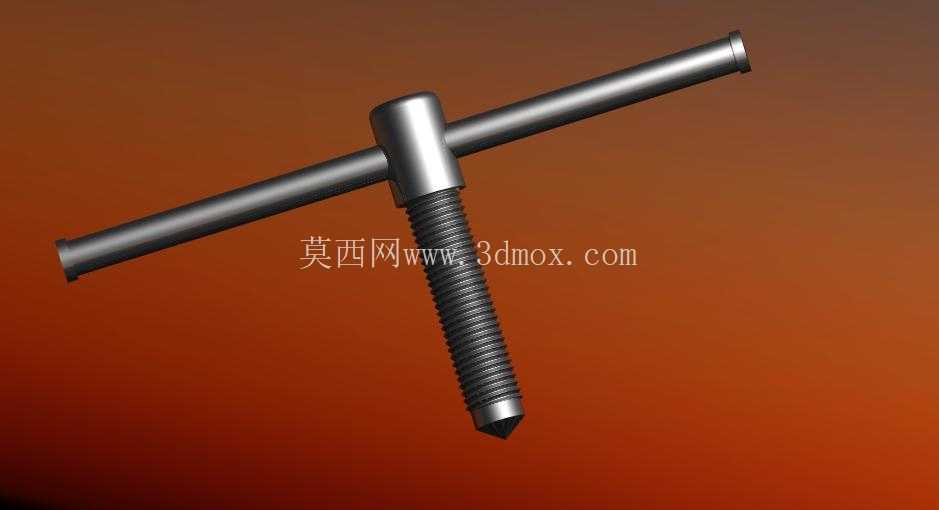

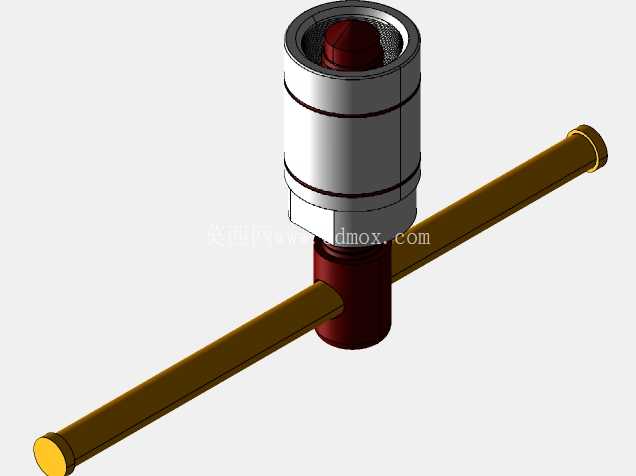

　　在两轮车售后维修与整车装配环节，经常会遇到需要拆卸嵌入安装的永磁体组件的场景，这类零件因为自身带强磁吸附力，直接撬取不仅容易划伤配合面，还可能导致磁体碎裂崩飞，存在安全隐患，这款配套Bajaj Pulsar车型的磁铁拉拔器，就是针对这类特定拆卸需求设计的专用工装。从结构上看，这款拉拔器采用了对称T型手柄布局，两根垂直于主体轴线的操作杆提供了足够的力臂，维修人员不需要额外加接延长杆，仅靠双手握持就能输出足够的轴向拉力，操作时发力更稳，不会因为力矩偏移导致拉拔过程中卡滞。

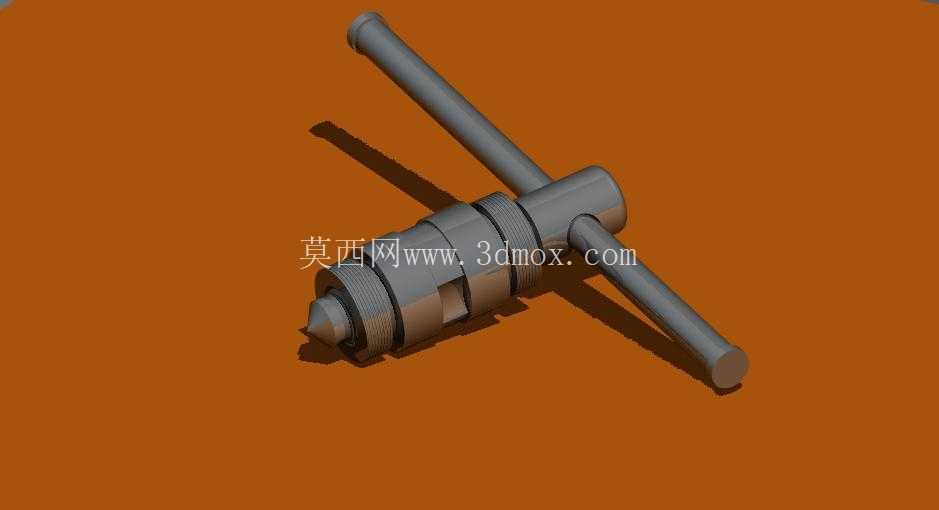

　　主体部分采用阶梯轴式的螺纹进给结构，前端的拉爪可以卡在待拆卸磁铁组件的卡槽位置，转动主体时，后端的顶杆会抵在安装基体的基准面上，通过螺纹传动的机械力平稳将磁体拉出，整个施力过程沿零件安装轴线方向，不会对周边的轴承、密封件等相邻零件造成侧向挤压损伤。设计阶段首先考虑的是安装边界的适配性，拉拔器前端的工作段直径做了收窄处理，可以深入到磁体安装的沉孔内部，不会和沉孔的孔壁发生干涉，主体的最大外径控制在安装位周边的避让空间范围内，即使是在整车已经完成大部分装配的状态下，也不需要拆解周边的覆盖件或其他零部件就能直接操作，大幅缩减单工位的维修操作时长。

　　螺纹副的选型上采用了梯形传动螺纹，相比普通三角螺纹，它的传动效率更高，耐磨性能更好，长期反复使用也不会因为螺纹磨损出现打滑、间隙过大的问题，同时螺纹的导程经过匹配计算，转动一圈对应的进给量刚好适合磁体拆卸的行程，既不会因为导程太小导致操作圈数过多，也不会因为导程太大需要施加过大的转动力矩。T型手柄的表面做了滚花防滑处理，手上沾有维修油污的时候也能稳定握持，不会出现打滑脱手的情况，手柄和主体的连接采用过盈配合加横向销钉固定，承受大拉力的时候不会出现手柄脱落的问题。

　　实际使用场景中，除了拆卸磁电机的永磁体组件，这款拉拔器也可以适配同尺寸规格的其他过盈配合小零件的拆卸，只要零件上带有可供拉爪卡接的卡槽，且安装基准面平整，都可以通过这个工具完成无损伤拆卸，相比通用的三爪拉马，它的结构更紧凑，针对特定车型的适配性更好，不会出现三爪卡接位置不当导致零件受力不均碎裂的问题。在结构建模过程中，所有配合面都做了公差匹配，拉爪的卡接面和主体轴线的垂直度控制在合理范围内，保证拉拔过程中受力始终沿轴向，顶杆的端面做了淬火硬化处理，长期抵在金属基体上也不会出现凹陷变形，延长工具的整体使用寿命。考虑到维修场景中工具可能会被随意放置，整体结构没有容易脱落的小零件，所有组件都集成在主体上，不会出现零件丢失导致工具无法使用的情况，整体重量控制在单手握持舒适的区间，外出救援携带也不会增加过多负重。
