铸造工艺用多孔连接支架结构设计

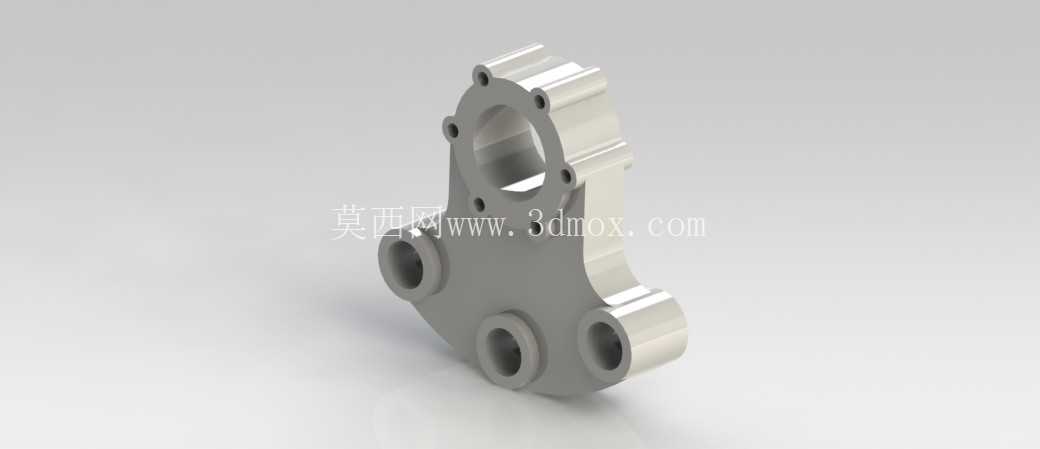

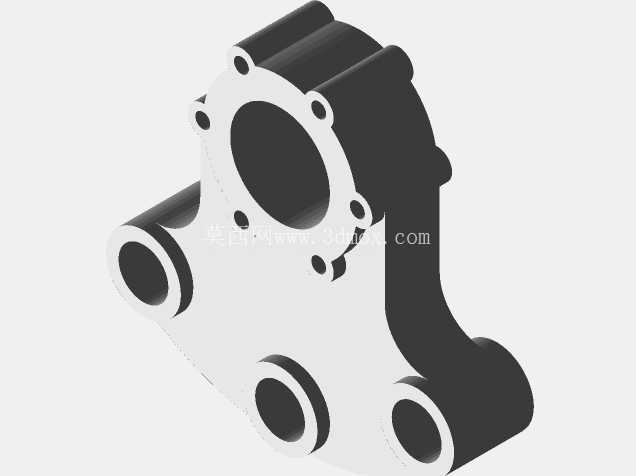

　　在中小吨位重力铸造生产线的配套工装体系里，这类带多组同轴孔位的异形连接支架，是模具开合模导向机构与侧抽芯组件之间的核心传力部件，日常生产中需要反复承受合模时的瞬时冲击载荷，以及抽芯动作带来的交变剪切力，因此结构设计阶段的刚度冗余与孔位同轴度控制，直接决定了整套铸造模的连续生产寿命与铸件尺寸一致性。从实际装配边界来看，该支架主体采用非对称异形轮廓设计，最大外轮廓尺寸适配常规400吨级压铸机的模架安装空间，三个呈三角分布的通孔分别对应不同的功能：上方大直径通孔用于穿装导向铰轴，与模架上的固定支座形成回转副，承担支架整体的摆动基准功能，孔壁设计有均匀分布的沉头螺栓孔位，用于安装自润滑铜套的压盖，避免长期磨损后铜套出现轴向窜动；下方两个平行布置的等直径通孔，分别连接侧抽芯油缸的推杆与滑块锁紧块，两个孔的中心距公差严格控制在±0.02mm范围内，保证抽芯动作时两侧受力均匀，不会出现滑块卡滞、铸件拉伤的问题。

　　设计过程中没有采用规则的矩形或圆形毛坯轮廓，而是沿着各孔位的受力传递路径做了材料去除优化，在铰轴孔与下方两个连接孔之间的应力集中区域，保留了足够的壁厚过渡圆角，避免铸造毛坯本身出现缩松缺陷的同时，也减少了后续机加工的材料去除量，降低生产制造成本。支架的安装贴合面经过铣削加工，平面度要求达到0.01mm，安装时与模架基准面完全贴合，通过四个分布在轮廓边缘的螺栓孔完成固定，螺栓孔周边设计有局部凸台，既可以增加螺纹啮合长度，也能避免螺栓拧紧时支架主体出现变形。

　　从实际使用场景出发，这类支架在铝合金轮毂铸造、发动机小型壳体铸件生产的模具中应用十分广泛，不同于标准型材拼接的支架结构，一体铸造成型的异形支架能够根据模架内部的狭窄空间灵活调整轮廓形状，避开周边的冷却管路、顶杆孔位等干涉区域，不需要额外增加转接板来调整安装位置，能够有效压缩模架的整体厚度，减少压铸机的开模行程占用。在结构强度校核阶段，需要重点核算合模锁紧时，支架承受的反向推力是否会导致铰轴孔出现塑性变形，因此在铰轴孔的外侧设计了加厚的凸缘结构，相当于在孔位周边增加了加强筋，能够将局部应力分散到整个支架主体上，经过实际生产验证，这种结构的支架在连续生产12万模次后，孔位的磨损量仍能控制在0.03mm以内，不需要更换铜套或者支架本体，大幅降低了模具的维护成本。

　　另外，支架的非加工面保留了铸造毛坯的原始粗糙度，不需要做额外的表面处理，只有各个孔的内壁、安装贴合面做精加工，既能够满足装配精度要求，也不会过度增加加工工序。在三维建模过程中，需要提前预留出铸造收缩率与机加工余量，各个孔位的加工余量根据孔径大小控制在1.5-2mm之间，壁厚过渡区域的圆角半径不小于3mm，避免铸造时出现应力集中导致毛坯开裂，同时所有的机加工面都设计有退刀槽结构，方便后续铣削、铰孔工序的刀具进出，不会出现加工不到位的问题。
