带顶针结构的两分式简易零件铸造模具

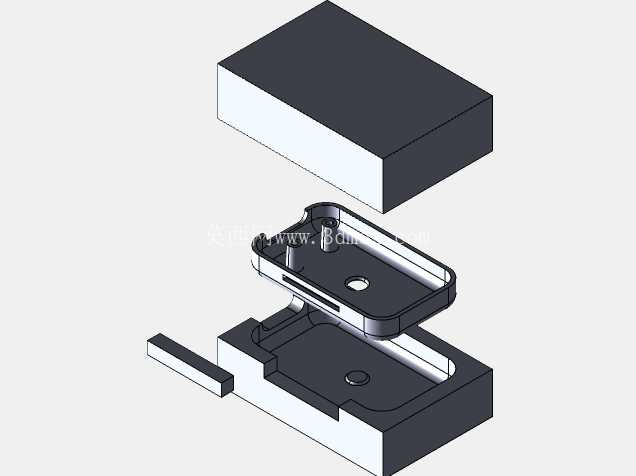

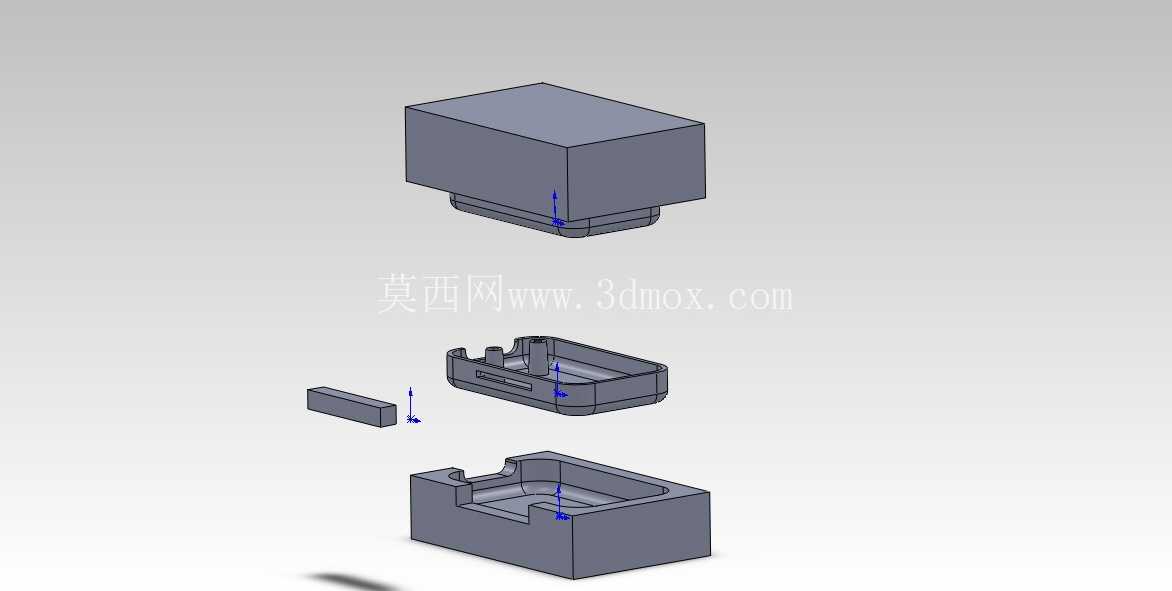

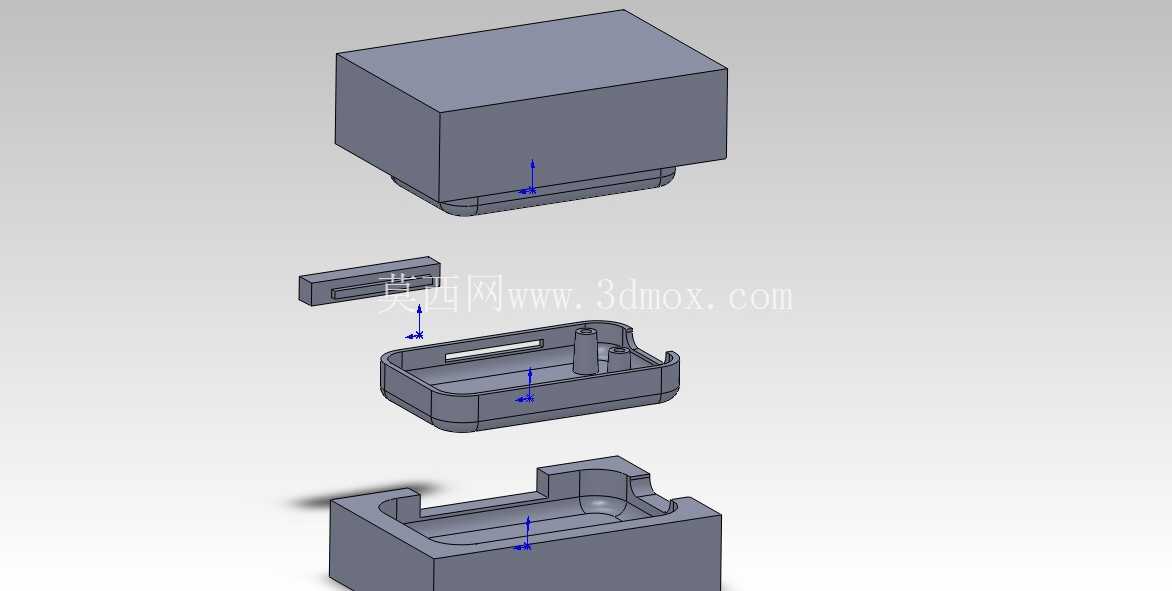

　　这套分模结构的成型工装，主要面向小尺寸盒状结构零件的小批量铸造成型工序，在日用五金配件、小型电子设备外壳结构件的试制、小批量生产场景中适配性较强，不需要搭配复杂的模架配套结构，就能独立完成合模、注料、顶出脱模的完整成型流程，对于打样阶段的结构验证、小批量订单的快速交付来说，能省去不少模架定制的额外成本与周期。整套模具采用上下对开的两分式结构设计，上模部分为整体式凸模结构，直接成型零件的内腔轮廓，下模为凹模腔体，对应成型零件的外表面结构，额外搭配的侧方小型镶件，是为了成型零件侧壁的窄槽特征，避免整体式型腔加工时出现清根困难的问题，同时也能在局部磨损后单独更换镶件，降低整套模具的维护成本。

　　设计时特意将顶针的排布集成在模具的合模导向结构附近，顶出行程控制在刚好能让零件完全脱离型腔内壁的范围，不会因为顶出行程过大导致零件弹出磕碰，也不会因为行程不足出现脱模卡滞的问题，顶针的端面和型腔表面做了齐平处理，合模后不会在零件表面留下明显的顶针痕迹，能减少后续表面处理的打磨工作量。从安装边界来看，整套模具的外形为规整的长方体结构，上下模的合模面做了0.02mm的平面度公差处理，不需要额外加装精准导向销，依靠加工时的基准对齐就能保证合模后的型腔错位量控制在0.05mm以内，能满足普通民用小零件的成型尺寸公差要求，不管是安装在小型手动压力台上做手动注料成型，还是搭配小型立式铸造设备做半自动生产，都不需要额外做安装位的定制改造，模具的外形尺寸适配常规小型工装的装夹范围，压板固定的位置预留了足够的装夹空间，不会和设备的压头、料斗结构产生干涉。

　　在实际生产使用中，这套模具的开模动作逻辑非常简单，上下模分离后，上模随设备上模座抬升，成型后的零件会留在下模型腔内，此时操作顶针结构就能直接将零件从型腔中顶出，不需要额外使用撬棍等工具辅助脱模，能有效避免脱模过程中零件变形、型腔内壁被工具刮花的问题。针对铸造过程中的排气需求，设计时在上下模的合模面边缘预留了深度0.03mm的排气槽，槽口不会延伸到模具外侧，既能保证型腔内的空气在注料时顺利排出，避免零件出现气孔、填充不足的缺陷，也不会让熔融的原料从排气槽溢出产生过多飞边，后续只需要简单的毛边修剪就能得到合格的零件。

　　整套模具的结构没有复杂的抽芯、斜顶机构，加工难度低，普通的数控铣设备就能完成全部型腔、结构件的加工，后续的抛光工序也因为型腔结构简单，能快速达到铸造需要的表面粗糙度要求，对于小型加工门店、试制车间来说，不管是自行加工制作这套模具，还是直接投入生产使用，都不需要太高的技术门槛，日常维护只需要定期检查合模面的贴合情况、顶针的滑动顺畅度，在每次生产前喷涂对应的脱模剂，就能保证长期稳定的成型精度，不会因为结构复杂出现频繁的故障停机。在零件成型的适配性上，这套模具针对的是壁厚均匀的小型盒类零件，型腔的转角位置都做了适配铸造工艺的圆角处理，避免应力集中导致模具在反复冷热交替的生产过程中出现转角开裂的问题，进料口的位置设置在型腔的边缘非外观面位置，进料口去除后不会在零件的外观面留下明显的痕迹，能满足普通外观件的成型要求。
