排挡机构啮合齿轮组结构设计方案

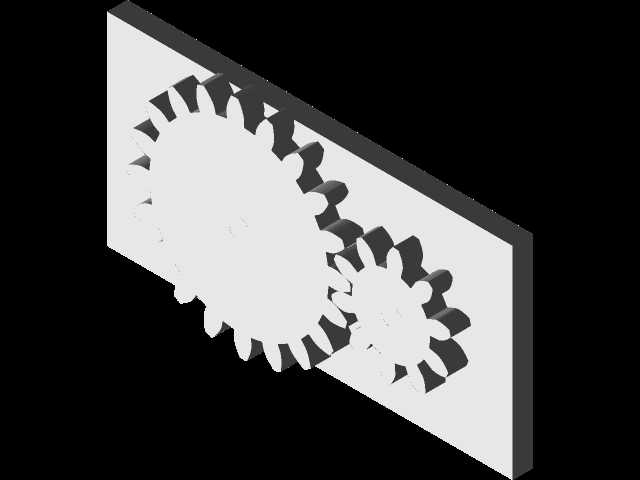

　　这套齿轮组主要适配手动操纵类排挡机构的传动需求，在各类需要手动切换传动路径的小型设备、变速操纵单元中都能见到同类结构的应用。从实际装配场景来看，这类齿轮组通常安装在操纵杆与变速执行单元之间的安装板上，依靠不同齿数齿轮的啮合传动，把操纵端的摆动动作转化为精确的转角输出，带动换挡拨叉完成挡位的切换动作，整套结构不需要额外的辅助传动件，直接通过齿牙的咬合传递扭矩，传动过程的空程量极小，能有效降低换挡操作的虚位，提升操纵的精准度。

　　设计过程中首先考虑的是排挡操作的手感反馈，两个啮合齿轮采用了非对称齿形修缘处理，齿顶部分做了微小的倒角过渡，避免齿轮啮合切入时出现卡滞感，同时齿面的啮合间隙控制在0.02-0.05mm区间，既不会因为间隙过大导致操纵松垮，也不会因为间隙过小出现转动卡涩、温度升高后抱死的问题。安装板作为齿轮组的承载基体，采用平板式结构设计，两个齿轮的安装轴孔中心距严格按照啮合节圆尺寸计算确定，轴孔位置的形位公差控制在IT7级精度，保证齿轮装配后啮合面的接触斑点沿齿高方向不小于40%，沿齿长方向不小于50%，确保传动过程中载荷均匀分布在齿面上，避免局部应力集中导致齿面过早磨损。

　　从安装边界来看，整套齿轮组突出安装板的厚度尺寸控制在15mm以内，能够适配多数紧凑布局的操纵箱体内部空间，不需要额外预留过大的安装余量，齿轮的轮毂部分做了沉孔设计，固定轴的端面不会超出齿轮轮毂平面，避免和周边的操纵杆件发生运动干涉。大齿数齿轮作为主动轮直接连接操纵杆输入轴，小齿数齿轮作为从动轮连接换挡执行轴，传动比设定在1.8:1，这个比例既能够让操纵端的操作行程处于舒适的区间，不会因为行程过短导致挡位切换过于灵敏容易误操作，也不会因为行程过长导致换挡动作拖沓。

　　实际使用过程中，这套齿轮组不需要持续的高速运转，仅在换挡操作的瞬间承受扭矩载荷，因此齿部的强度设计按照瞬时冲击载荷校核即可，齿根部分做了圆角过渡处理，降低应力集中系数，能够承受操纵过程中突然施加的瞬时冲击力，不会出现断齿问题。齿轮与安装板之间预留了0.5mm的轴向间隙，避免装配公差累积导致齿轮端面和安装板发生摩擦，同时在齿轮轮毂和安装板之间可以加装薄型耐磨垫片，进一步降低长期使用后的磨损量，延长整套结构的使用寿命。整套结构没有复杂的异形零件，所有零件都可以采用常规的机加工工艺完成加工，加工成本低，装配过程简单，只需要将齿轮轴压入安装板的轴孔内，卡入轴向挡圈即可完成装配，后期维护也十分方便，出现磨损后只需要单独更换磨损的齿轮即可，不需要整体更换整套机构。
