折弯机专用定位压块适配结构

　　在钣金折弯加工的生产场景里，折弯机上下模的配套定位附件，直接决定了小批量多品种工件的换模效率与折弯成型精度，这款适配Cincinatti Proform系列折弯机的指状定位压块，就是针对现有原厂配件在窄边轮廓折弯、小批量异形件加工时的定位缺陷做的优化改型。日常车间加工带缺口、窄翻边的钣金件时，原厂标配的压块轮廓宽度较大，无法避让工件上的预成型凸台、缺口结构，经常出现压块与已成型特征干涉的问题，要么需要额外加垫垫片调整压块位置，要么只能临时打磨压块避让，既耽误换模调试时间，打磨后的压块也会因为基准面受损出现压痕、定位偏移的问题，这款改型压块就是从实际加工的痛点出发做的结构优化。

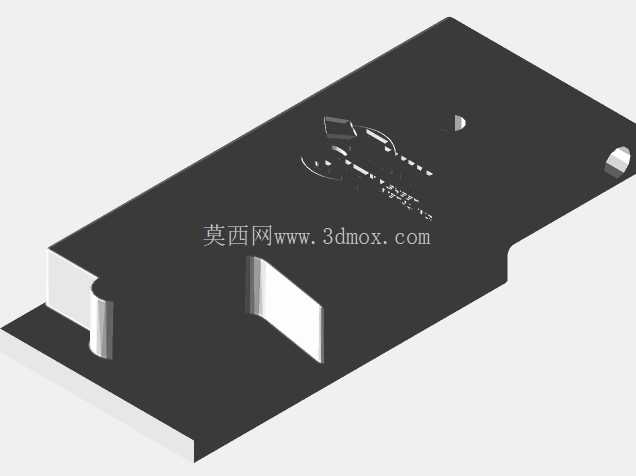

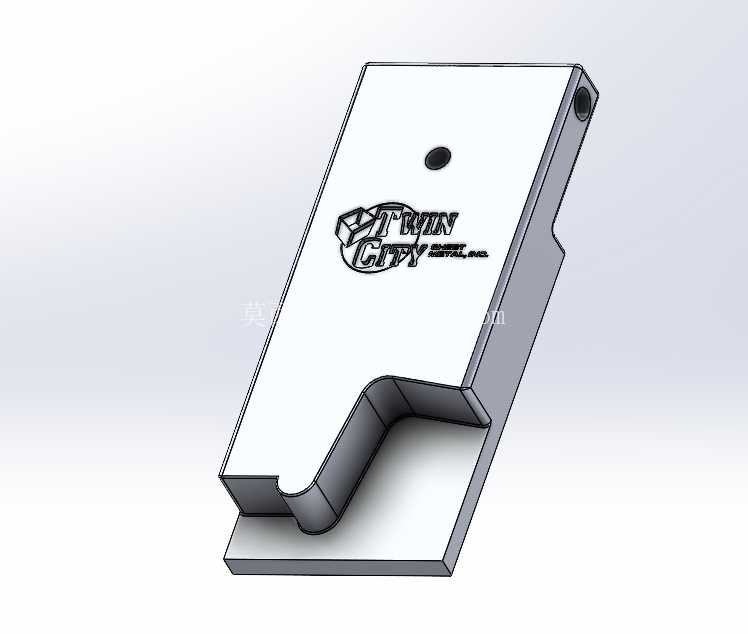

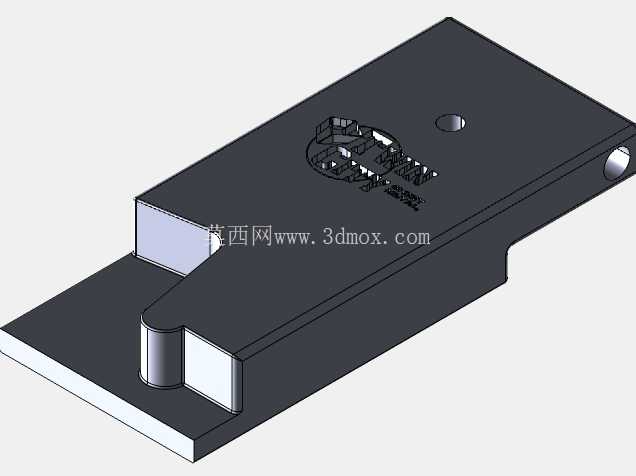

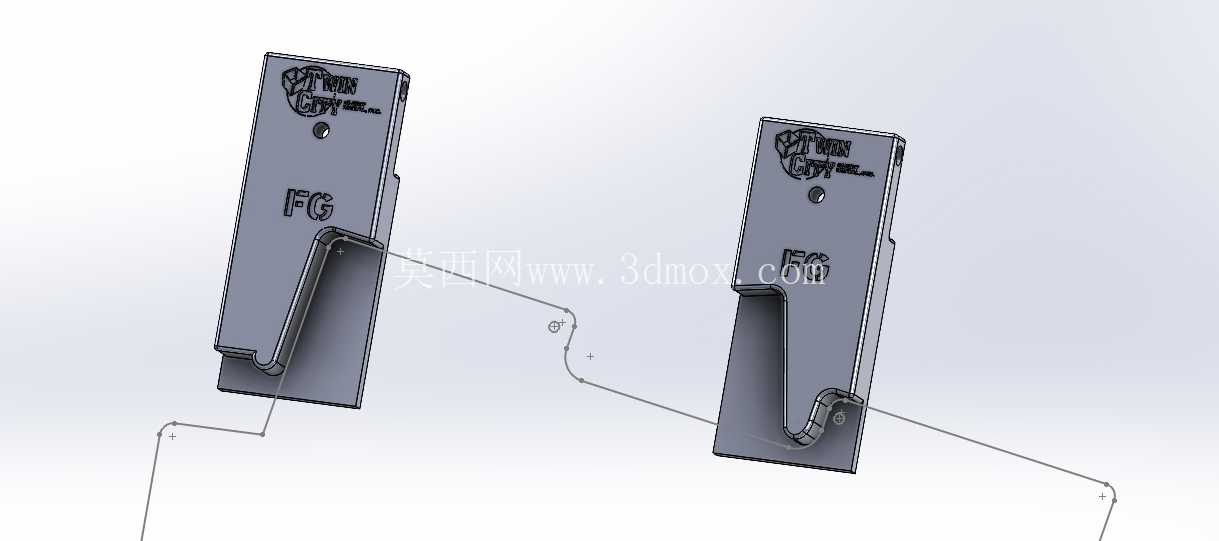

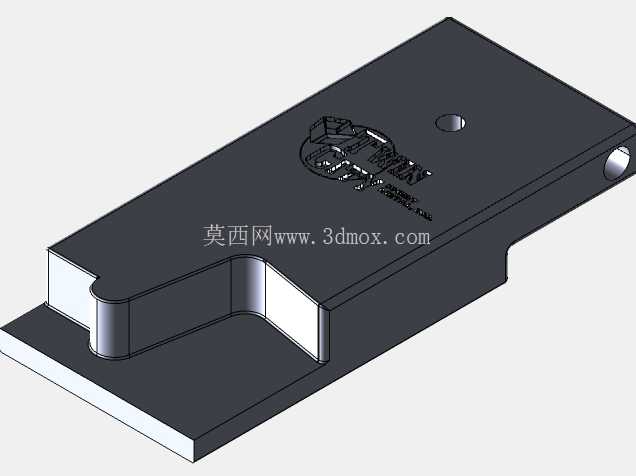

　　从结构设计逻辑来看，压块的主体安装基准面保留了与原厂设备安装槽完全匹配的轮廓尺寸，安装侧的定位孔位置、安装面的平面度公差完全沿用原厂配件的安装边界，不需要对折弯机的安装槽做任何改造，就能直接替换原厂压块装夹使用，现场换模时不需要额外调整安装滑块的行程限位，和原有快换夹具的适配度完全一致，不会增加一线操作人员的换模学习成本。压块的工作端做了收窄的异形缺口设计，缺口的圆弧过渡与直面衔接处做了0.2mm的倒角处理，避免压装过程中尖锐棱边划伤钣金工件表面，针对厚度1-3mm的冷轧钢板、铝板折弯场景，这个收窄的工作端可以伸入工件宽度仅12mm的窄边区域完成压料定位，解决了原厂压块无法覆盖窄边折弯的问题。

　　压块主体的厚度方向做了等强度的结构优化，非工作区域的侧壁做了局部减薄，在保证压装受力时整体刚性满足要求的前提下，降低了压块自身的重量，操作人员单手就能完成装拆调整，长时间换模作业也不会增加额外的劳动强度。安装基准面上的定位销孔采用了H7级的公差配合，和设备安装滑块上的定位销配合间隙控制在0.02mm以内，避免压块在反复压装受力后出现横向窜动，保证每一次折弯时压料位置的重复定位精度控制在0.05mm以内，折弯后的工件角度偏差可以稳定控制在±0.2°，不需要后续反复校形。压块的工作端面做了高频淬火处理，表面硬度达到HRC45-50，长期与钣金件接触压装也不会出现凹陷、拉毛的问题，使用寿命比普通未做热处理的压块提升3倍以上，日常维护只需要定期清理安装面的铁屑、油污，不需要做额外的保养。针对小批量定制钣金件的加工场景，这款压块还预留了扩展安装的小孔位，可以在压块侧面加装小型的定位挡块，针对特定尺寸的工件做快速定位，不需要每次折弯都重新测量划线定位，单批次工件的加工准备时间可以缩短40%左右。

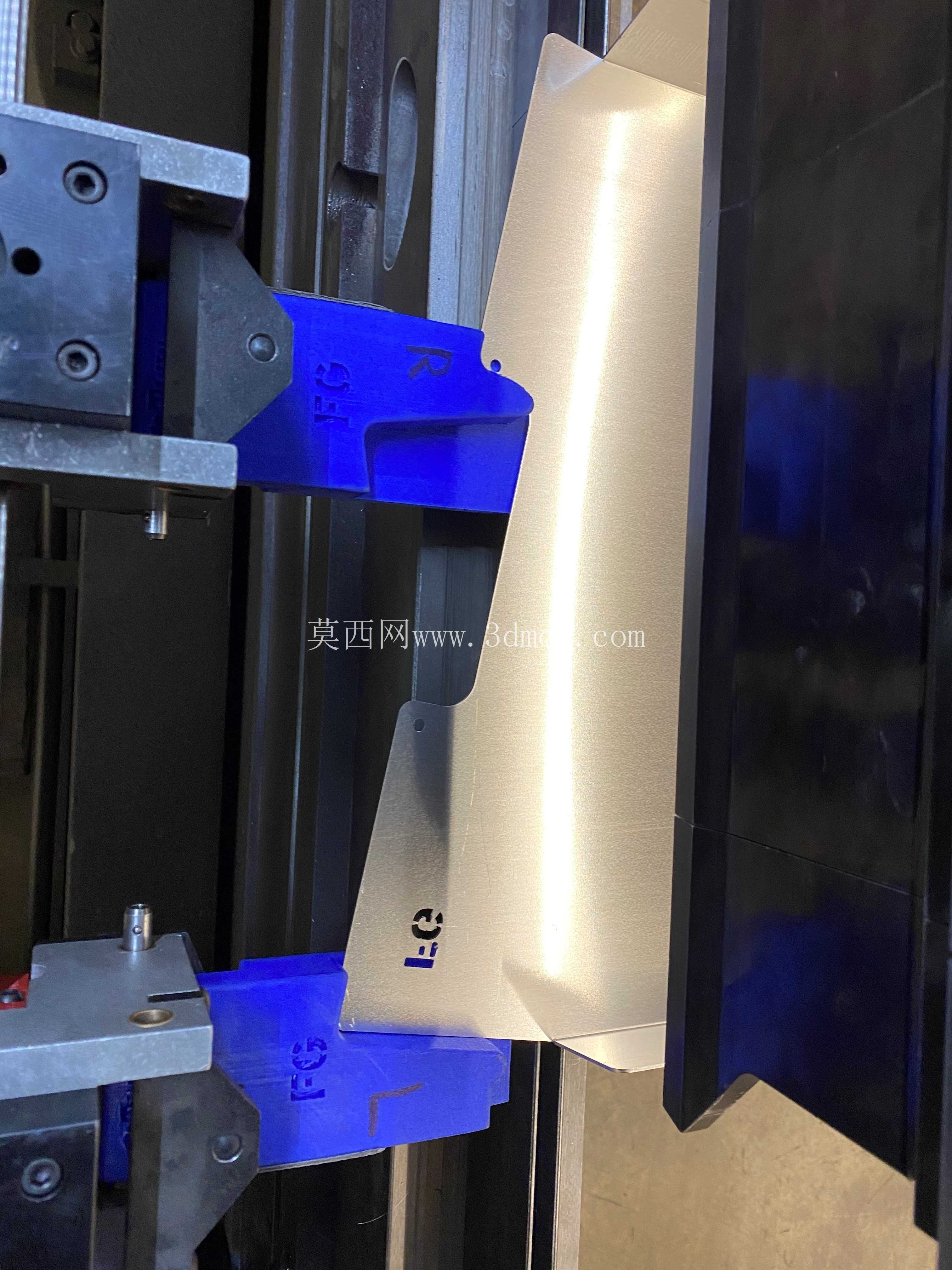

　　在实际安装适配时，需要注意压块安装面与滑块安装槽的贴合度，装夹前要清理干净安装槽内残留的铁屑、焊渣等杂物，避免杂物垫在安装面之间导致压块倾斜，压装时出现压力不均、工件压伤的问题；压块的锁紧螺栓要按照对角顺序逐步拧紧，拧紧力矩控制在25N·m，避免力矩过大导致螺栓断裂或者压块本体出现微变形。从实际加工验证的效果来看，这款压块在加工带缺口的电控箱安装板、窄边支架类零件时，不需要再做额外的避让工装，一次装夹就能完成整道折弯工序，折弯后的工件轮廓一致性好，相邻折弯边的垂直度偏差可以控制在0.1mm/100mm以内，完全满足通用钣金结构件的加工精度要求，适合多品种小批量的钣金加工车间配套使用，替换原有通用性不足的原厂压块，提升整体的折弯加工效率，减少调试过程中的废品率。
