卡通履带式瓦力机器人玩具造型设计

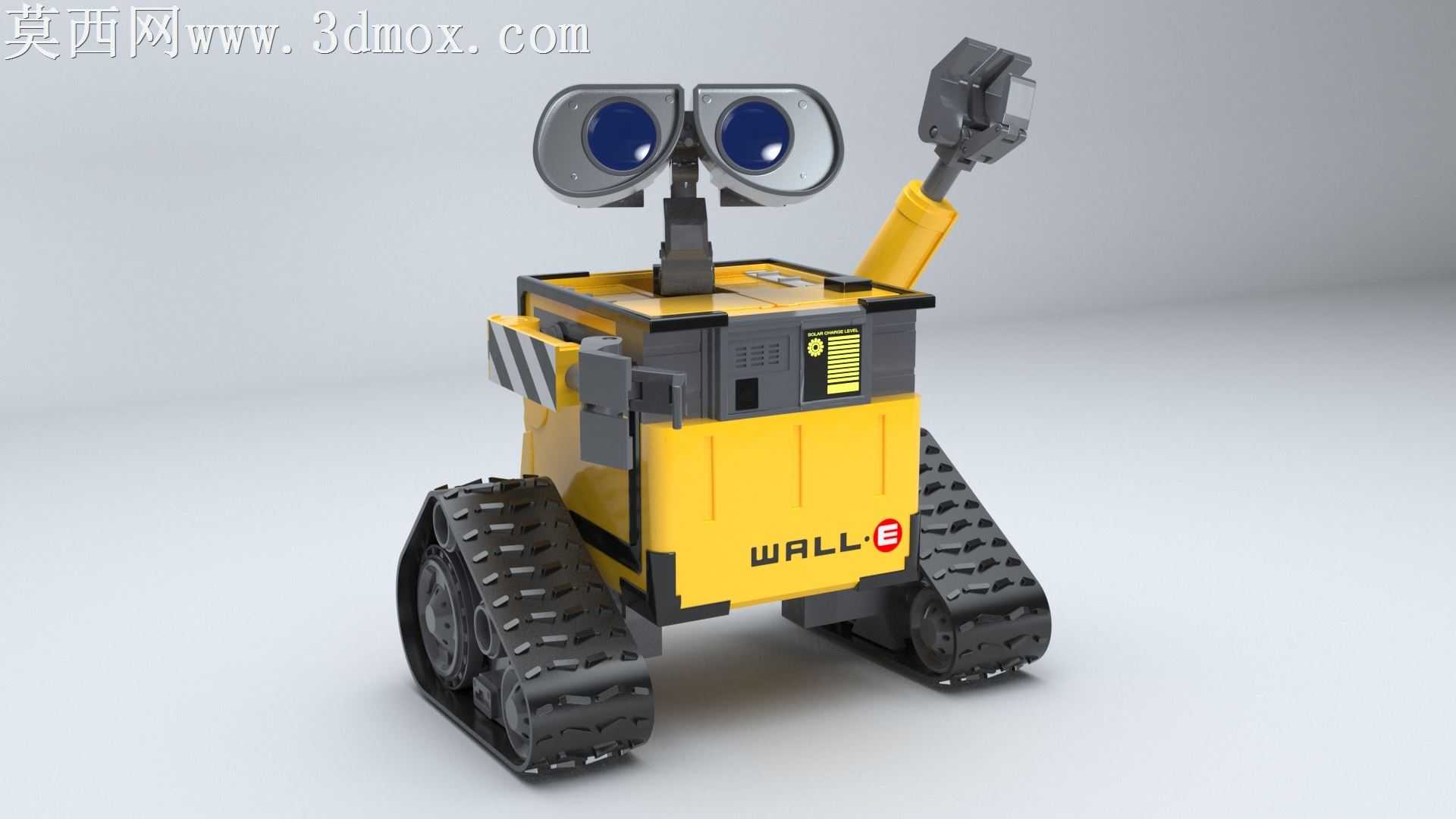

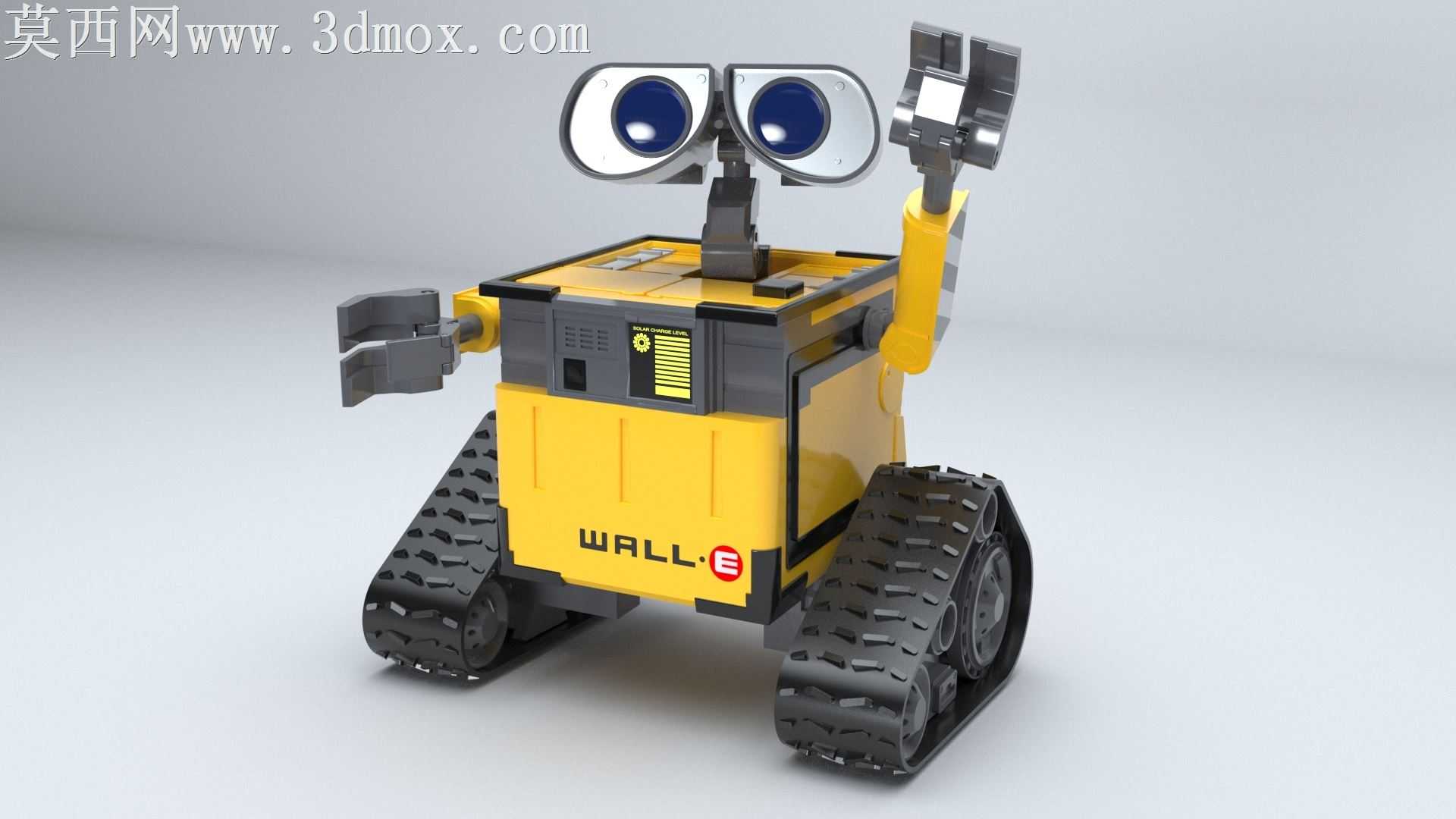

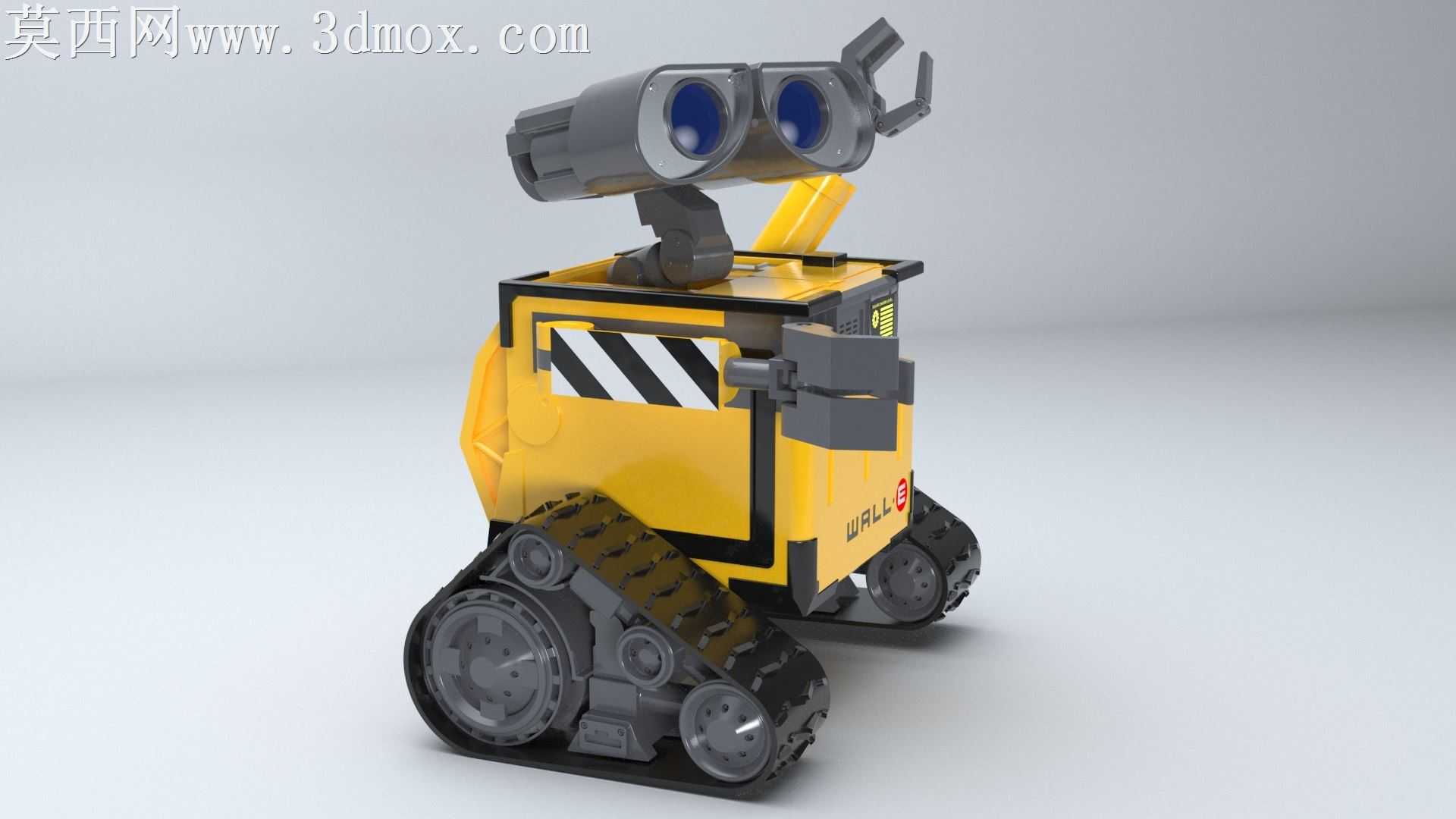

本作品以经典影视IP中的WALL-E机器人形象为原型进行三维建模创作，整体还原度高且兼顾玩具产品的工艺适配性。建模阶段采用多边形建模结合曲面修整的方式，先搭建机器人整体比例框架，确定头部双筒观测结构、箱体式躯干、履带行走机构三大核心模块的尺寸比例，头部的双观测镜做了圆润化倒角处理，避免尖锐棱角适配玩具的安全属性，镜筒内部做了分层结构模拟镜头的景深效果，颈部的铰接结构预留了转动间隙，可实现头部多角度俯仰摆动的装配需求。躯干部分以方正的箱体为基础造型，侧面添加黑黄相间的警示斜纹装饰条，还原原作的工业作业机器人设定，箱体表面做了细微的磨砂质感肌理模拟金属外壳的使用痕迹，手臂结构做了简化设计，保留原作的块状机械臂造型，关节处做了卡扣式结构设计，方便玩具组装时的拼接固定。行走部分的履带结构是建模重点，逐一对履带板、驱动轮、负重轮、导向轮进行独立建模，履带板表面做了防滑齿纹理，轮组之间预留了转动配合的公差，模拟真实履带的转动效果，同时简化了内部复杂的传动结构，适配玩具的生产开模需求。材质与渲染阶段，主体外壳采用哑光工程塑料材质，调整粗糙度参数模拟ABS塑料的温润质感，警示条纹采用高对比度的黑黄配色，履带与轮组部分采用深灰色橡胶与磨砂金属结合的材质，金属部件添加细微的做旧划痕效果，镜头部分采用高透玻璃材质添加轻微的环境反射，提升整体真实感。灯光设置采用三点布光法，主光源从侧上方打亮机器人主体，添加柔和的辅光消除暗部死黑，背景采用浅灰色渐变背景突出主体，渲染输出时开启全局光照与环境光遮蔽，让结构衔接处的阴影更自然，整体呈现出精致可爱的玩具质感，既还原了原作的形象记忆点，又适配玩具产品的生产与把玩需求，可作为周边摆件、拼装玩具的设计参考使用。
