实木结构凸轮锤机械传动装置

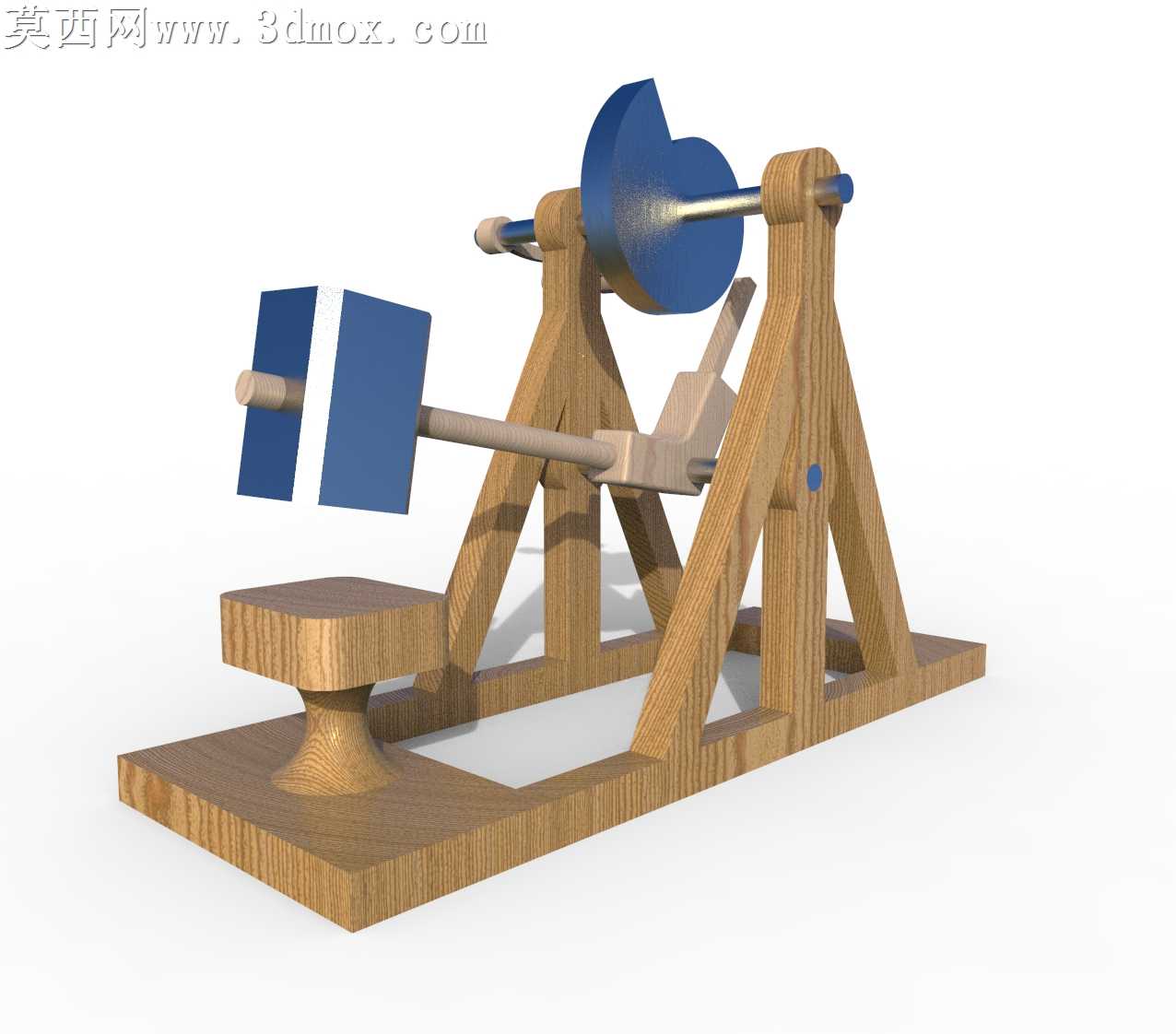

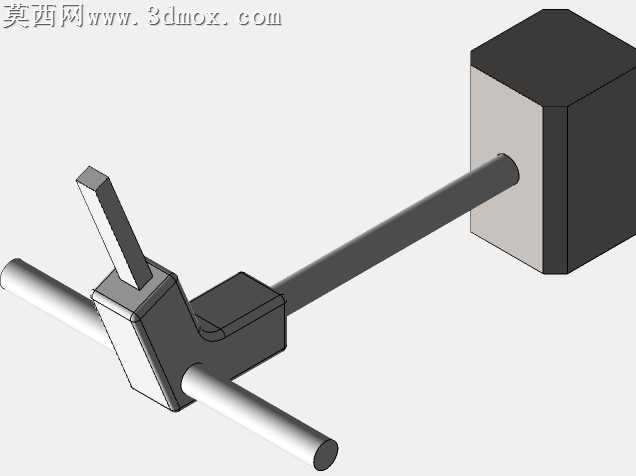

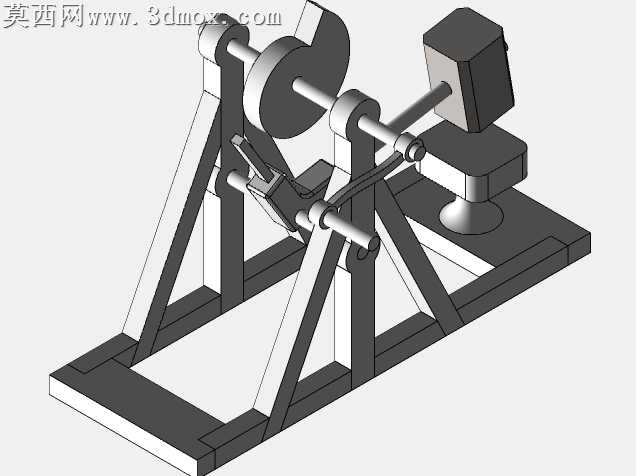

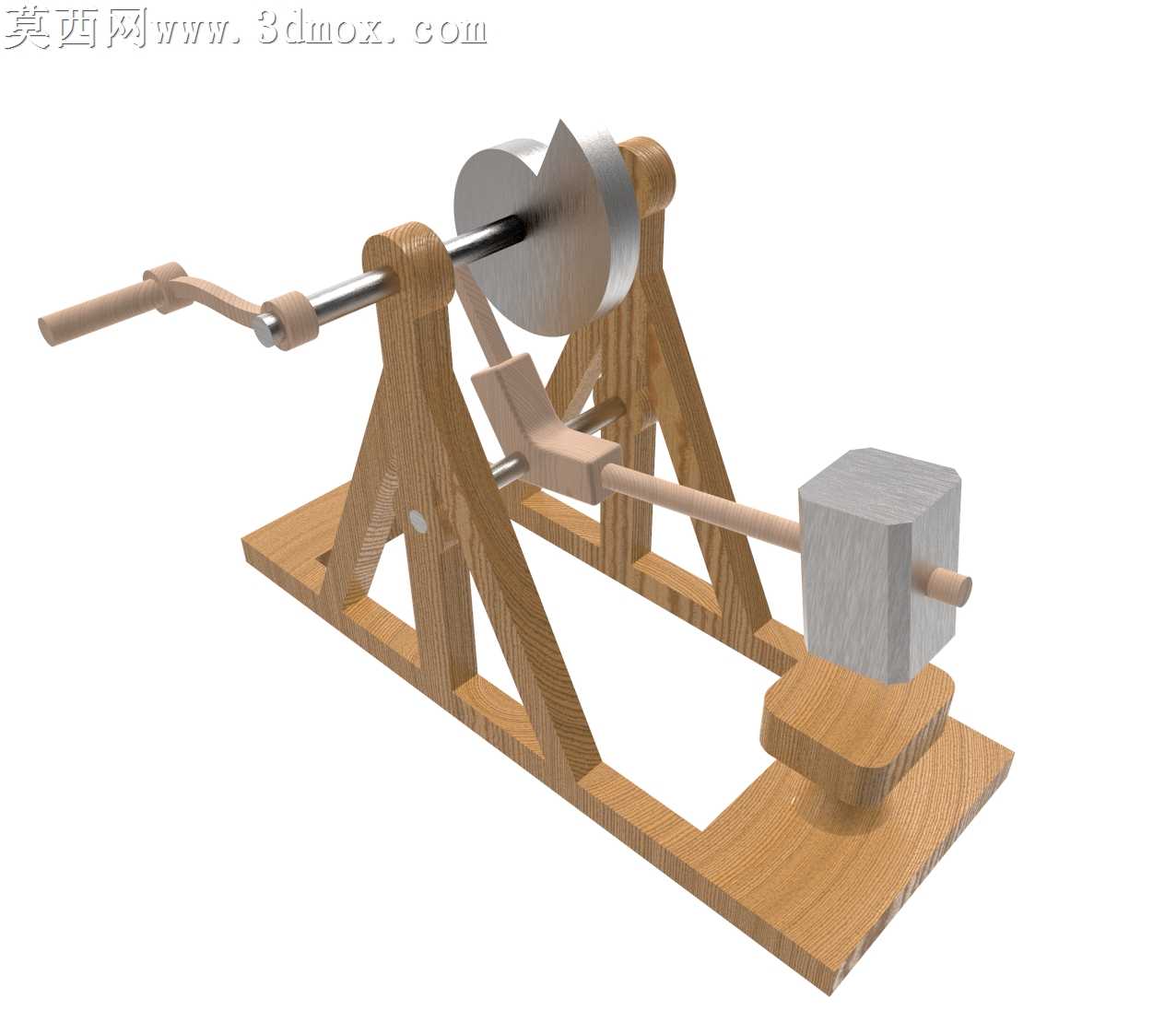

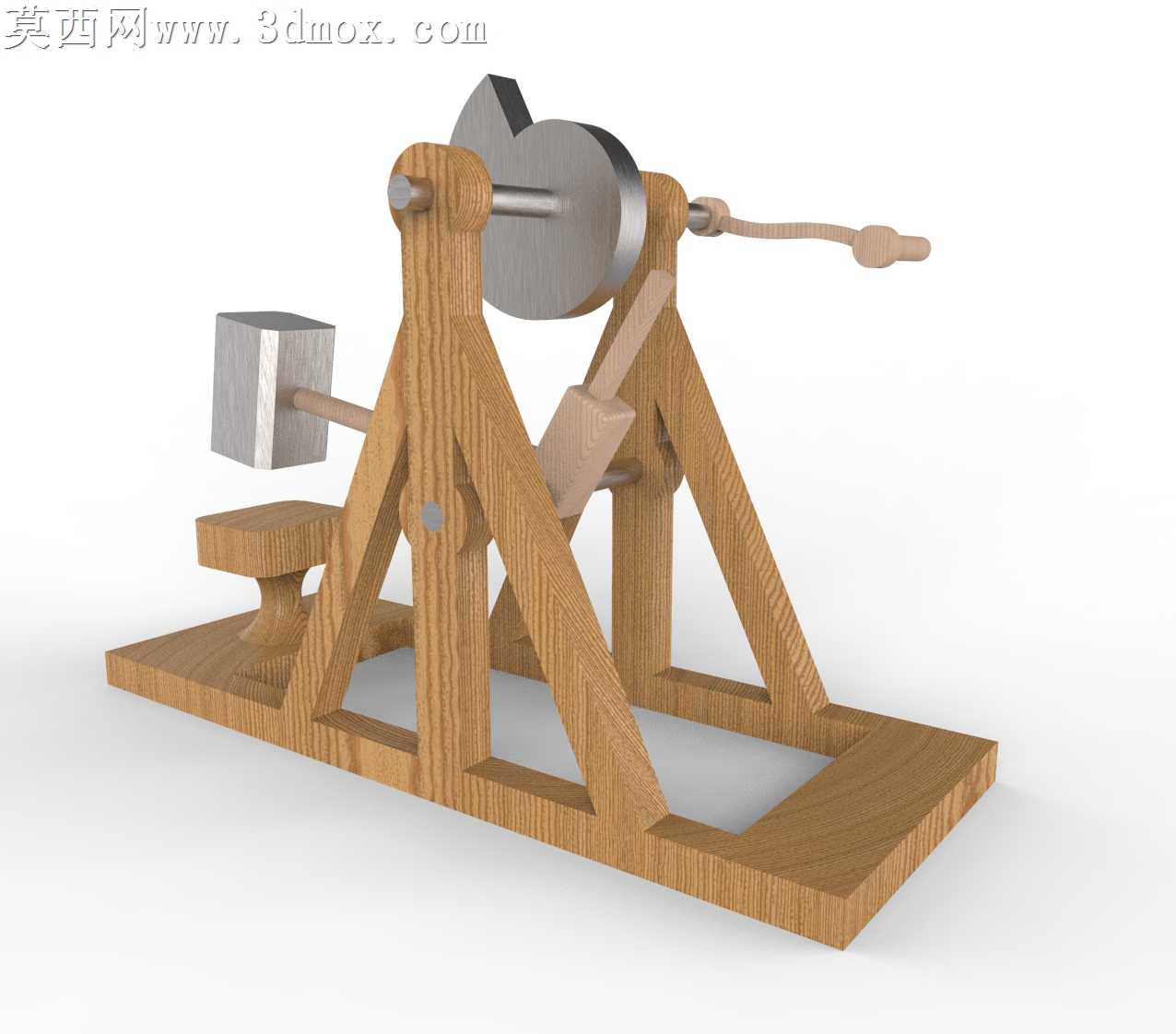

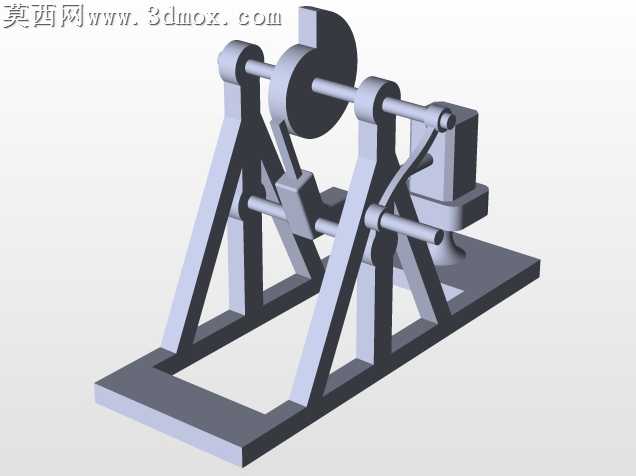

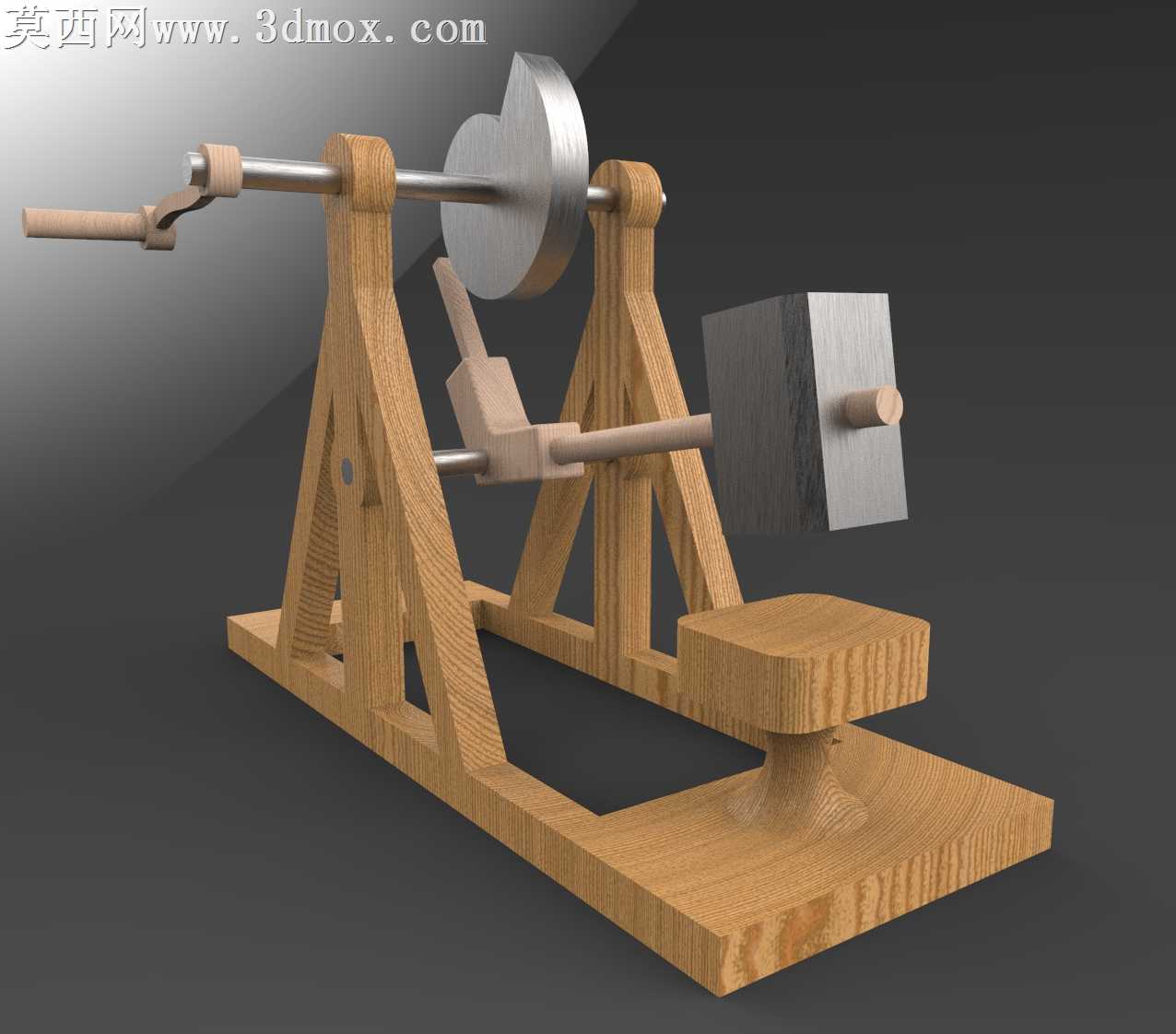

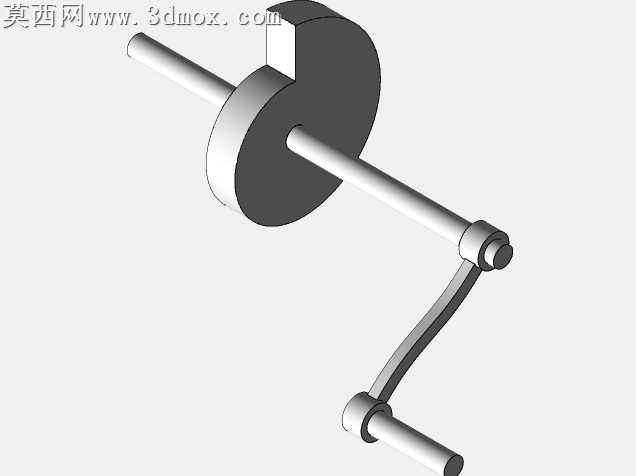

本作品为凸轮锤机械结构的三维建模设计，整体采用实木质感的机架作为承载主体，搭配金属材质的传动部件与执行部件，完整还原了凸轮驱动锤击动作的经典机械原理。建模过程中首先搭建对称式三角支撑木质机架，通过合理的筋板结构设计保证整体支撑刚度，机架底部采用一体化平板底座，预留锤击工位的木质砧台，确保整体结构放置平稳、受力均匀。传动部分包含两根平行布置的金属转轴，上方转轴装配盘形凸轮与手动操作摇柄，摇柄末端设置木质握套提升操作手感，凸轮采用高反光金属材质还原金属零件的加工质感；下方转轴装配从动摆杆与方形重锤，重锤与摆杆采用刚性连接，通过凸轮轮廓的曲线驱动实现摆杆的周期性抬升与下落，完成连续锤击动作。材质渲染阶段，木质部件采用带有清晰木纹纹理的材质，调整粗糙度参数还原实木打磨后的温润质感，金属部件区分加工面与非加工面的质感差异，转轴部分添加轻微的使用磨损痕迹提升真实感，重锤部件采用哑光金属材质体现厚重的配重属性。结构设计上严格遵循凸轮机构的运动学规律，盘形凸轮的轮廓曲线经过参数化绘制，保证从动摆杆的升程、回程动作流畅无卡滞，转轴与木质支撑之间预留合理的装配间隙，模拟真实机械结构的装配关系，摆杆与机架的铰接点位置经过反复校核，确保锤击落点精准对准下方砧台中心。整体设计兼顾机械原理展示与视觉呈现效果，既可以作为机械原理教学的演示模型，也完整呈现了传统凸轮锤设备的核心传动逻辑，通过不同材质的搭配区分结构功能分区，让观者可以清晰识别动力输入、凸轮传动、从动执行、机架支撑四个核心组成部分，渲染阶段采用柔和的侧方打光，突出木质纹理与金属部件的质感对比，背景采用深灰色渐变突出主体结构，让整个装置的机械美感得到充分展现。
