适配3D打印机的无支撑快打外部线轴支架

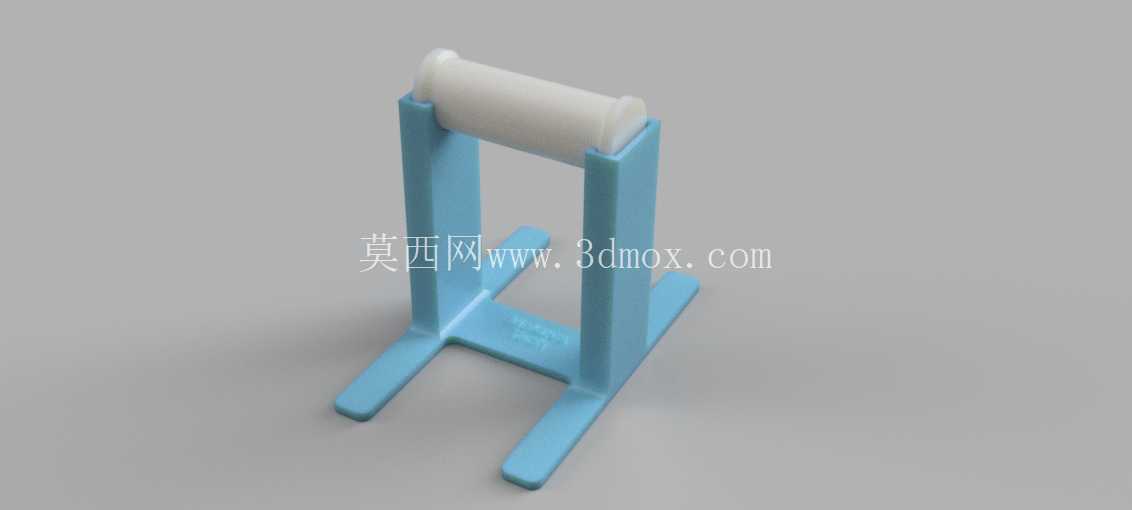

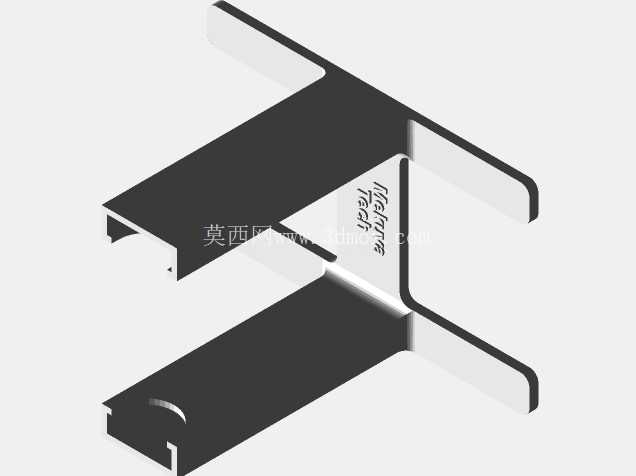

　　桌面级FDM3D打印机在日常使用中，耗材线轴的放置位置一直是影响打印稳定性的关键细节，不少原厂机型采用顶部内置线轴架的设计，在使用大重量耗材卷、或是更换不同材质耗材时，容易出现走线阻力波动、线轴转动卡滞的问题，甚至会因为耗材拉扯力过大导致打印件层间错位、翘边，外置线轴支架就是针对这类痛点设计的配套功能部件。这款外置线轴支架在结构设计上做了针对性的优化，首先是支撑立柱的形态，两个立式支撑臂采用了带半圆缺口的U型开口设计，线轴的承载轴可以直接卡入缺口内，不需要额外的紧固件锁止，更换耗材卷的时候只需要抬升承载轴就能完成线轴更换，操作步骤比传统带锁扣的支架减少一半，在频繁换料的多材质打印场景下能大幅降低操作耗时。

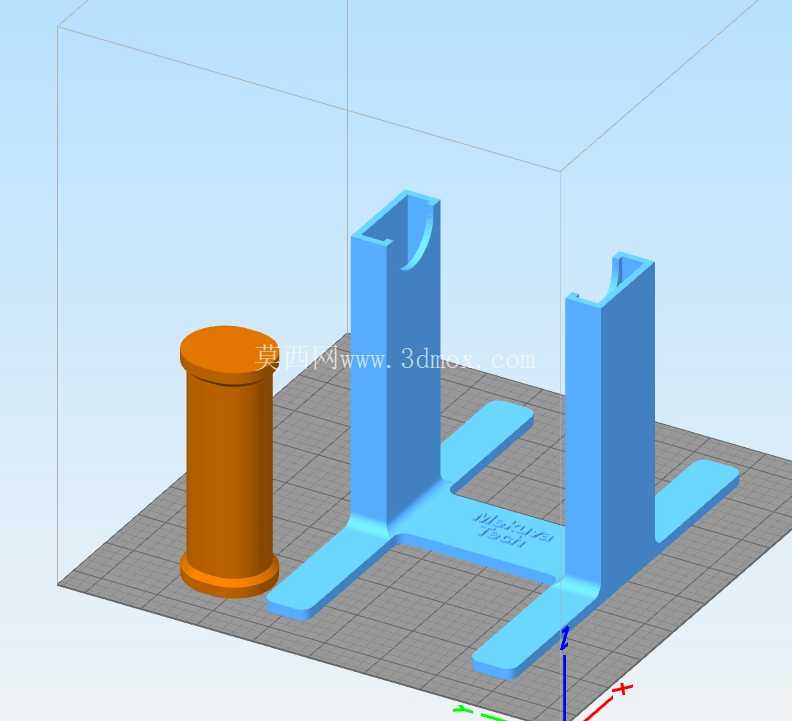

　　支架的底部采用了四脚外伸的支撑结构，四个支撑脚向前后左右四个方向延展，增大了整体支撑跨度，即使放置1kg重量的标准耗材卷，整体重心也能落在支撑脚围成的区域内，不会出现侧翻的问题，支撑脚的底面做了平面度校准，放置在木质桌面、金属工作台面都能保持平稳，不需要额外粘贴防滑垫也能避免支架被耗材拉扯移位。在打印适配性上，这款支架专门针对无支撑打印做了结构优化，所有悬空面的倾斜角度都大于45度，立柱和底座连接的位置做了渐变圆角过渡，没有小于45度的悬空结构，打印层高设置为0.3毫米时，不需要添加任何支撑材料就能完成打印，打印完成后不需要做支撑拆除的后处理，表面没有支撑残留的毛刺，直接就能组装使用，打印耗时比同类型需要支撑的支架缩短近三分之一，也减少了支撑材料的浪费。从安装边界来看，这款支架的整体尺寸适配绝大多数桌面级3D打印机的侧边放置空间，底座的总宽度控制在200毫米以内，放置在打印机侧边不会占用过多的工作台空间，支撑立柱的高度匹配标准1kg耗材卷的直径，线轴安装后最低点距离桌面有足够的间隙，转动过程中不会和桌面产生摩擦，承载轴的直径适配市面上绝大多数标准耗材卷的内孔尺寸，不管是PLA、ABS还是TPU材质的耗材卷，都能顺畅套入承载轴，转动过程中没有卡滞点。

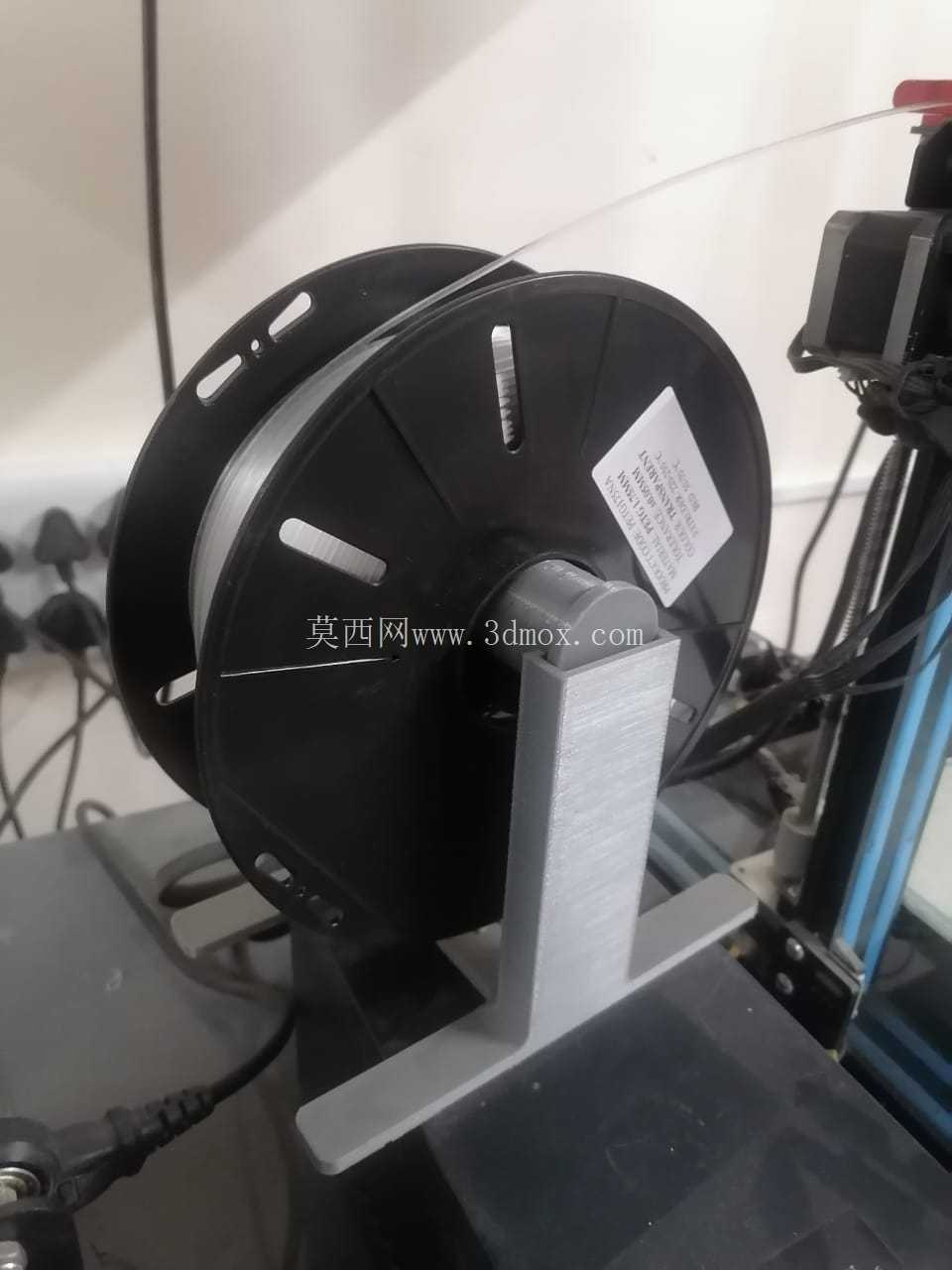

　　从走线逻辑来看，支架安装在打印机外部后，耗材从线轴引出后可以直接接入打印机的进料口，走线路径没有过大的弯折角度，耗材的送料阻力保持在稳定区间，不会因为走线弯折导致送料齿轮打滑，尤其是在打印柔性耗材的时候，稳定的送料阻力能大幅降低堵头、断料的概率。两个支撑臂的间距做了精准的尺寸控制，比标准耗材卷的宽度宽出5毫米的间隙，既不会因为间隙过小导致线轴转动时和支撑臂摩擦，也不会因为间隙过大导致线轴在转动过程中左右窜动，保证送料过程中线轴的转动始终保持平稳。

　　底座的中间位置做了加强筋结构，连接两个支撑臂和四个支撑脚，提升了整体结构的刚性，即使长时间放置大重量耗材卷，底座也不会出现弯曲变形的问题，支撑臂的根部做了加厚处理，承受线轴的重量时不会出现根部断裂的情况，整体结构的强度满足长期反复使用的需求。在实际使用场景中，不管是个人爱好者的桌面打印工坊，还是小型工作室的多机打印工位，这款支架都能适配，不需要对原有打印机做任何改装，直接放置在打印机侧边就能投入使用，解决了内置线轴架换料麻烦、送料阻力不稳定的问题，同时自身可以通过3D打印直接制作，备件获取方便，出现结构损坏时可以快速重新打印替换，不需要采购额外的金属配件，使用成本极低。
