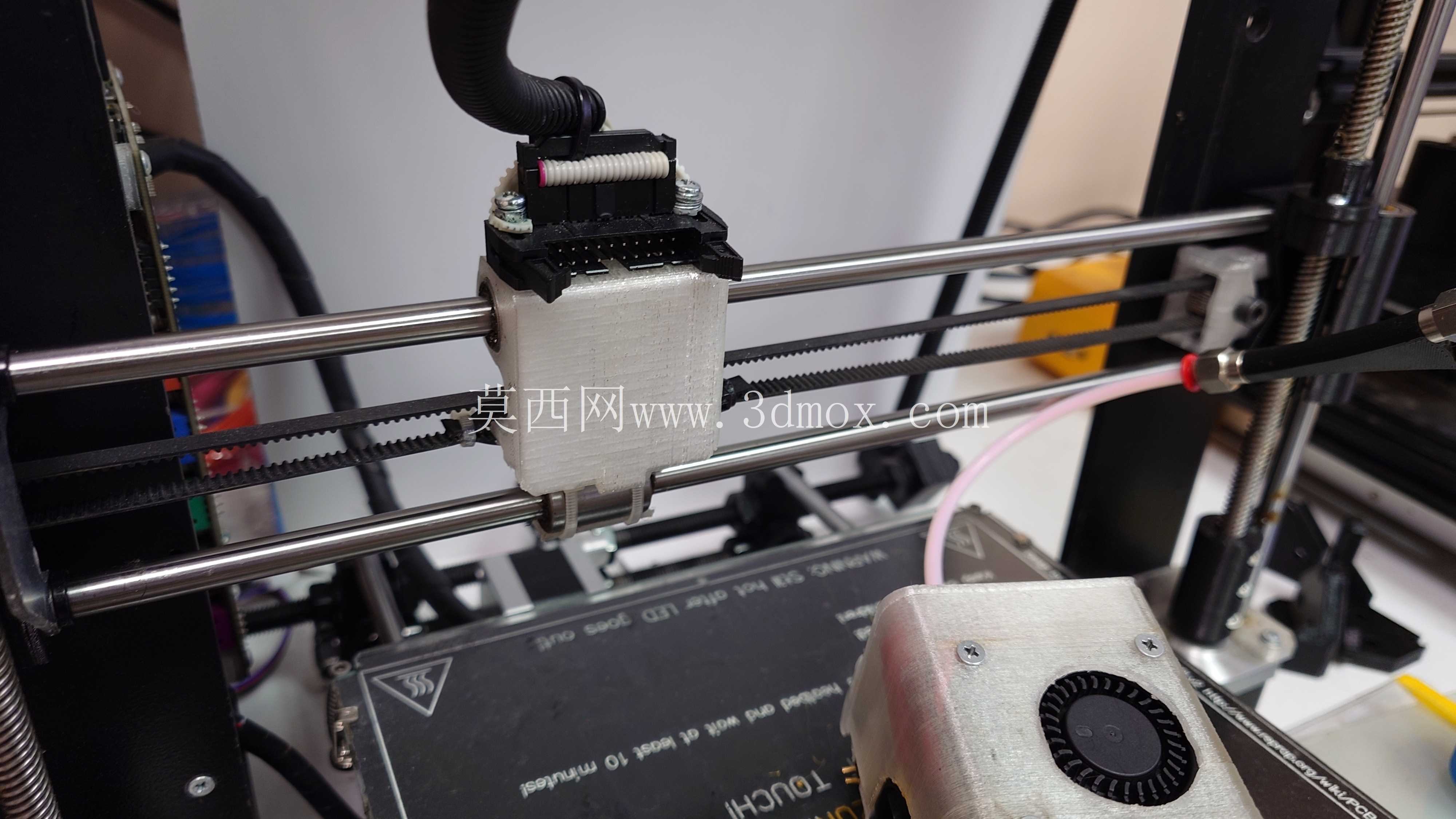

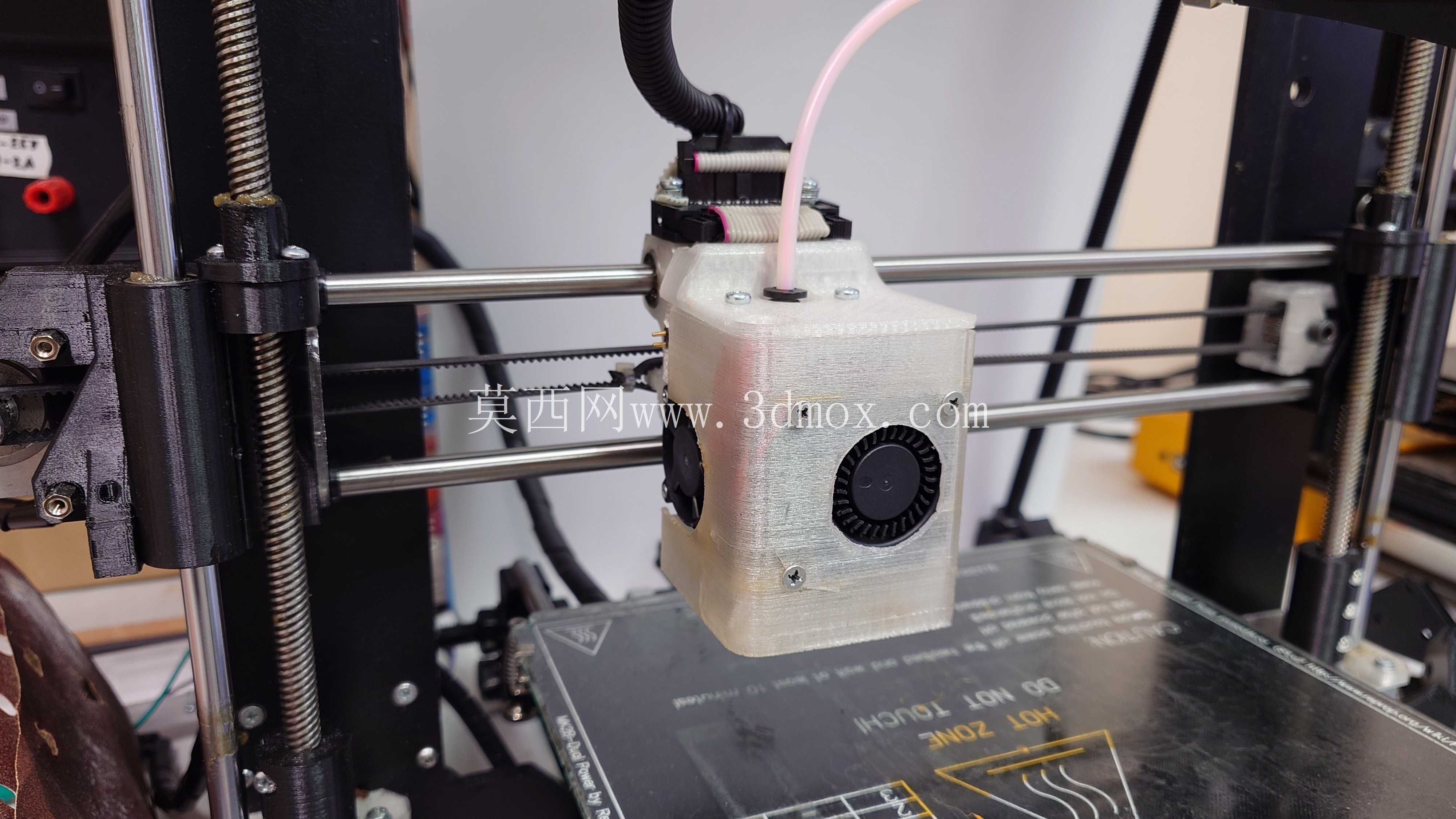

Prusai3Hephestos打印机CICHR工具头X托架

在桌面级FDM3D打印设备的改装升级场景中，X轴运动托架作为连接挤出工具头与X轴运动系统的核心承载部件，其结构刚性、安装适配性直接决定了打印过程中工具头的运动稳定性，进而影响成型件的尺寸精度与表面质量。这款适配Prusa i3 Hephestos机型的CICHR工具头X托架，正是针对原有托架在多工具头兼容、快速换装场景下的结构短板开发的改装部件，可直接替换原有X轴托架，实现CICHR系列工具头在该机型上的无损安装。

从实际应用场景来看，不少桌面级3D打印用户会根据打印需求更换不同功能的挤出工具头，比如适配不同耗材的高温挤出头、激光雕刻头、点胶头等，原有托架多为单一工具头匹配设计，换装时需要反复调整安装位、重新校准运动偏移，不仅耗时较长，反复拆装还容易导致安装位磨损，引入装配误差。这款X托架在设计之初就围绕多工具头兼容的核心需求展开，整体采用一体化承载结构，安装基准面做了平面度公差控制，确保工具头安装后与X轴运动方向的垂直度符合打印要求，避免出现喷头倾斜导致的层纹偏移、出料不均等问题。

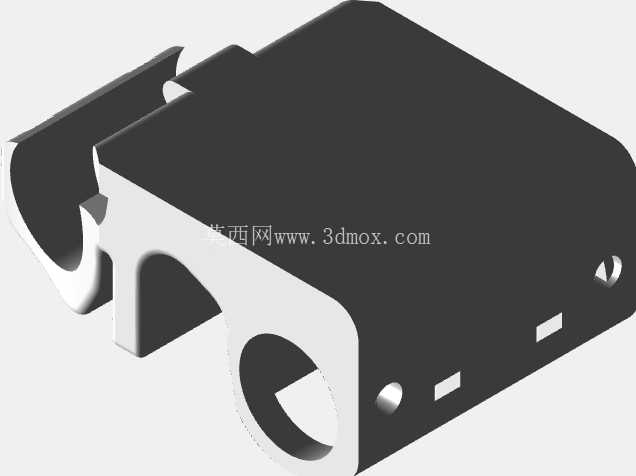

结构设计上，托架主体的安装孔位完全匹配Prusa i3 Hephestos机型的X轴滑块安装尺寸，X轴方向的安装边界与原有托架保持一致，不会出现运动过程中与机架、Z轴立柱发生干涉的问题，用户替换时无需调整X轴行程限位参数，直接安装即可使用。针对工具头的固定位，托架预留了标准的M3插件安装孔位，同时匹配DS1011-20RBSIB7-B连接器的安装空间，工具头的走线槽也做了集成设计，可将工具头的加热线、温感线、风扇线材规整收纳在托架侧边的走线槽内，避免运动过程中线材拖拽、与传动皮带发生剐蹭，减少运动阻力与线材磨损风险。

托架与X轴导轨滑块的连接位做了加强筋设计，在不增加过多整体重量的前提下提升了结构刚性，可抵消工具头高速往复运动时产生的惯性振动，避免高速打印时出现共振波纹。托架的Z向安装基准面做了下沉式定位设计，工具头安装时可直接贴合定位面，无需反复调整Z向偏移量，换装不同CICHR系列工具头时，只要工具头本身的安装基准统一，即可实现近乎零校准的快速更换，大幅缩短多工艺切换的准备时间。

从安装边界来看，托架整体在X轴方向的宽度控制在原有托架的尺寸范围内，Y向突出长度不会超出原有打印平台的可打印区域边界，不会导致成型幅面缩水；Z向的安装高度经过匹配计算，安装后工具头的喷嘴初始位置与原有托架的喷嘴位置高度差控制在可通过Z轴限位微调的范围内，不会出现喷嘴撞平台或者初始层间隙过大的问题。托架侧面预留了散热风扇的安装位，可直接匹配CICHR工具头的散热风道安装需求，确保工具头加热块的热量不会传导到托架主体，避免长期高温工作下托架出现形变，影响装配精度。

在实际使用过程中，这款托架的结构设计充分考虑了桌面级3D打印机的日常维护需求，所有固定孔位都做了倒角处理，安装时螺丝可顺畅导入，无需反复对位；走线槽的开口宽度适配常用的铁氟龙管护套线材，线材固定后不会出现松脱晃动的问题。针对皮带固定位，托架上的皮带压装槽做了防滑齿设计，同步带压入后无需额外打胶固定即可保证传动拉力稳定，长期往复运动也不会出现皮带打滑、移位的问题，保证X轴运动的传动精度稳定。
