Ender6打印机顶盖3D打印配套组件

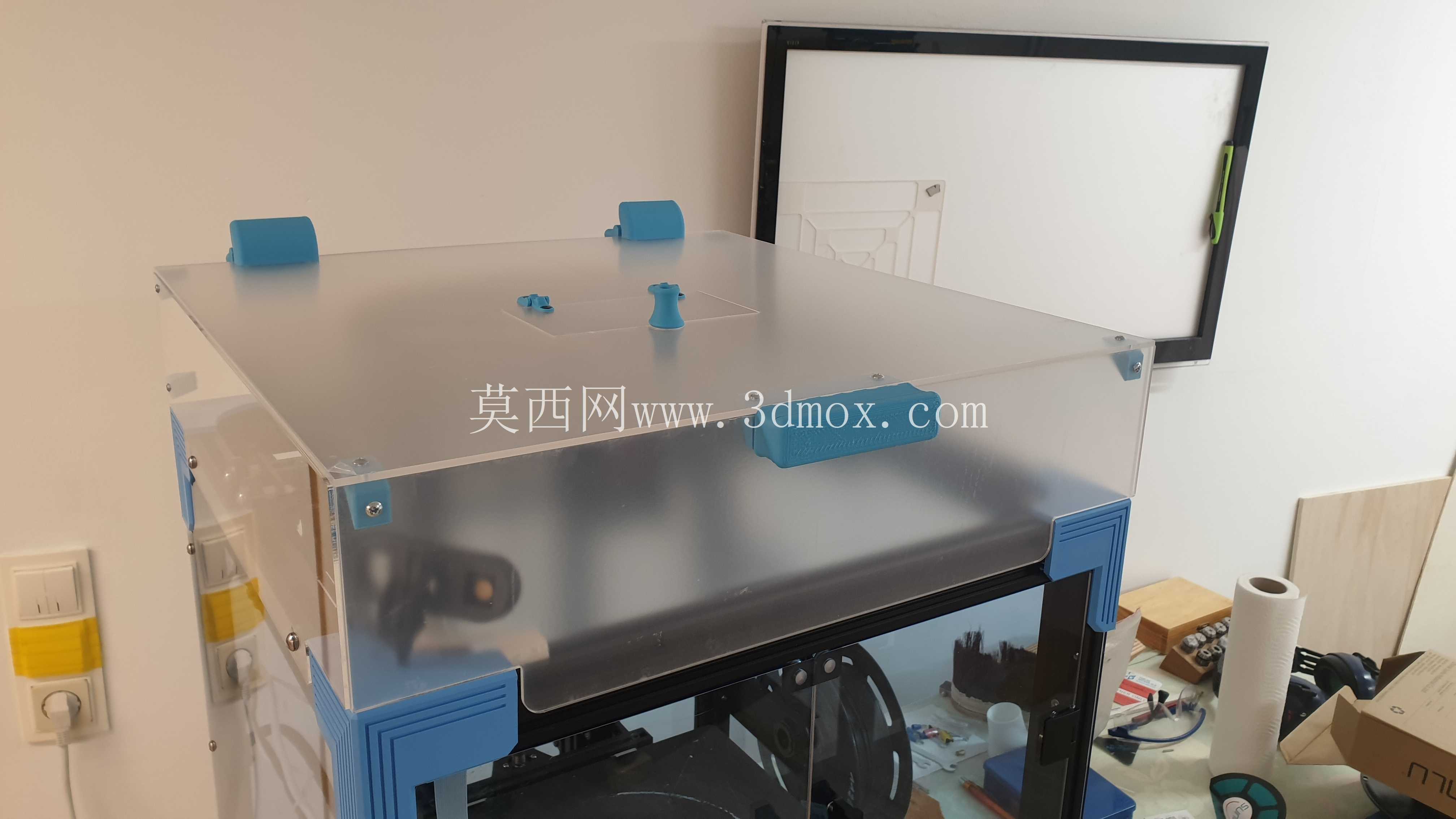

这套组件是针对Ender6机型开发的顶盖配套3D打印结构件，主要用于桌面级FDM3D打印机的腔体封闭改造场景，解决原机开放式结构打印ABS、ASA等工程塑料时温场不均、模型边角翘曲、层间结合力不足的实际生产问题。日常打印PLA耗材时，开放式腔体可以满足散热需求，但打印对温度敏感的工程耗材时，腔体内部温度流失过快会导致模型冷却收缩不均，轻则出现边角翘边、层纹明显的问题，重则直接导致打印失败，这套顶盖组件就是为了匹配透明盖板搭建封闭腔体而设计的全套连接固定结构。

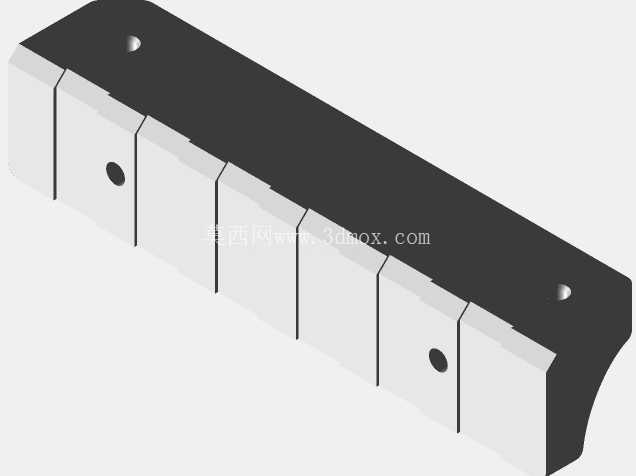

整套组件包含角部固定件、铰链连接件、对位卡扣、旋钮紧固件、耗材导向件、内外侧把手等多个功能零件，所有零件均采用FDM工艺可打印的结构设计，无需额外支撑即可完成打印，打印完成后仅需配合标准规格的螺丝即可完成组装，不需要定制特殊五金件。角部固定件采用L型包角结构，卡在型材框架的边角位置，预留了与透明盖板贴合的平面，安装时可以在接触面粘贴薄EVA泡棉条，既可以填补盖板与框架之间的装配间隙，避免打印过程中腔体漏温，也可以防止硬质塑料件与亚克力、PC等透明盖板硬接触导致的盖板崩边问题。

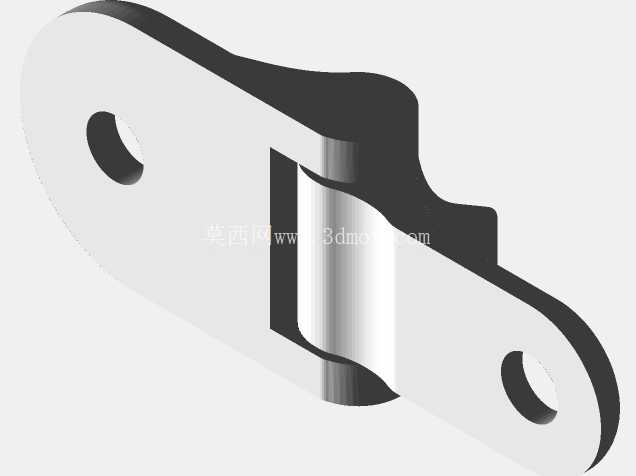

铰链结构采用分体式设计，分为固定在框架上的底座和与盖板连接的活动页，转轴位置预留了足够的转动间隙，开合过程中不会出现卡滞，同时铰链的承重经过校核，搭配5mm厚度的透明盖板时，长期开合不会出现铰链变形、盖板下沉的问题。对位卡扣设计在盖板与框架的贴合位置，盖板闭合时卡扣可以自动卡入框架对应的卡槽，不需要额外加装锁扣即可保证盖板闭合到位，避免打印过程中盖板被腔体内上升的热空气顶起漏风。旋钮紧固件采用滚花外轮廓设计，不需要借助工具即可手动拧紧，方便日常需要打开顶盖操作时快速拆装，不需要反复找内六角扳手等工具。

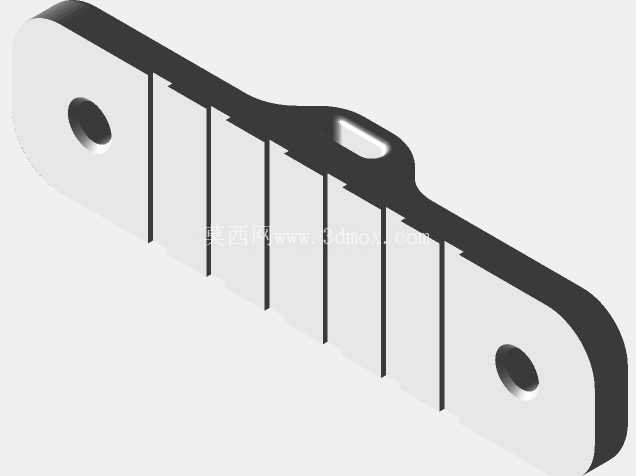

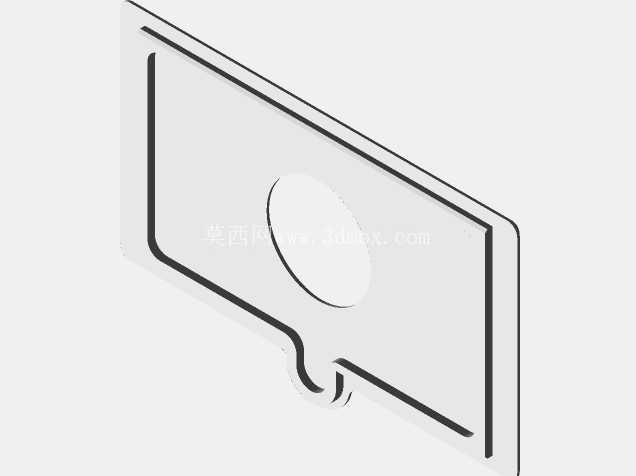

耗材导向件设计在顶盖的对应穿料位置，导向孔做了大圆角过渡，避免耗材送料过程中被尖锐边角刮削产生碎屑，导致送料管堵塞或者挤出头卡料，导向件的高度经过测算，刚好匹配Ender6机型的挤出机进料位置，耗材穿过导向件后可以顺畅进入挤出机构，不会出现过大的送料阻力。内外侧把手分别安装在盖板的内外两面，内侧把手方便在腔体内部操作时扶稳盖板，外侧把手则是日常开合顶盖的主要施力位置，把手的握持位置做了圆弧过渡，不会硌手，同时受力位置做了加厚处理，长期握持不会出现断裂。

安装边界方面，整套组件完全匹配Ender6机型的原有铝型材框架尺寸，不需要对原机框架做任何切割、打孔改装，所有固定位置均利用型材的原有槽位安装，不会破坏原机的结构强度。透明盖板建议选用5mm厚度的亚克力或者PC板材，裁切尺寸与框架上部外轮廓尺寸匹配即可，不需要做额外的异形裁切，所有连接孔位都在3D打印零件上预留，不需要在盖板上打孔，降低盖板加工的难度。组装时除了3D打印的零件和透明盖板外，仅需准备对应规格的螺丝，在盖板与固定件的接触面可以少量涂抹胶水辅助固定，也可以仅靠螺丝压紧固定，方便后续需要更换盖板时快速拆解。

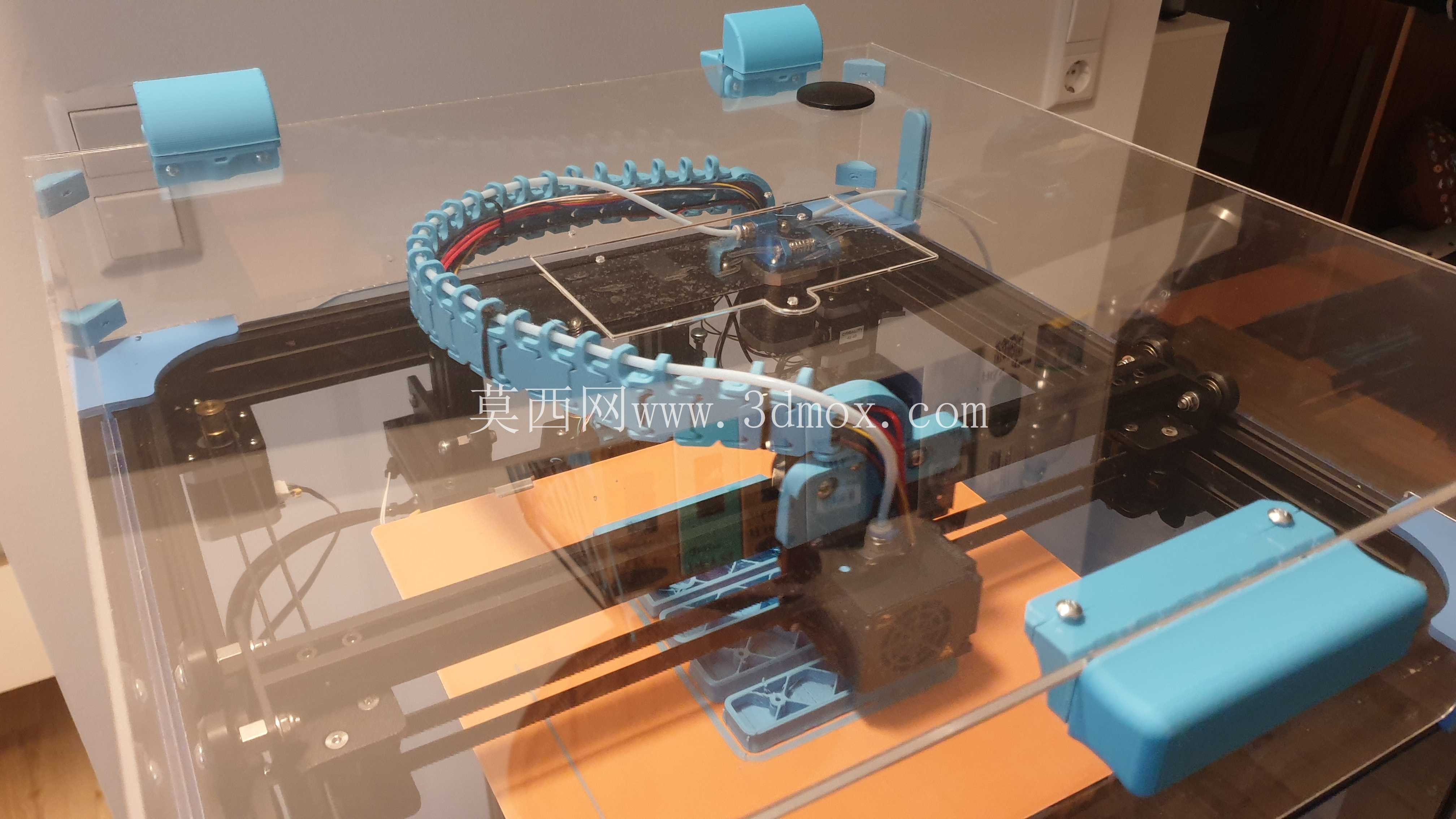

实际使用过程中，安装这套顶盖组件封闭腔体后，打印ABS耗材时腔体内的温度可以稳定维持在40-50摄氏度区间，模型翘曲的问题可以得到明显改善，层间结合力相比开放式腔体提升明显，同时封闭腔体也可以减少打印过程中产生的超细颗粒物扩散到室内环境中，改善桌面3D打印的操作环境。日常维护时，仅需定期检查铰链位置的螺丝是否松动，卡扣位置是否有打印耗材残留导致卡滞即可，所有3D打印零件如果出现损坏，可以直接重新打印对应零件替换，不需要更换整套组件，维护成本极低。
