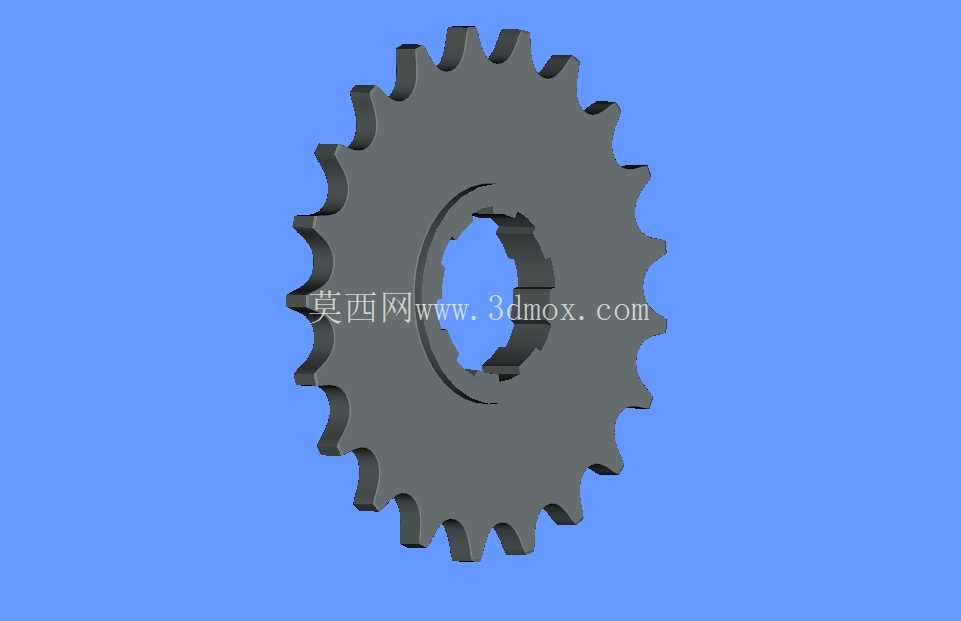

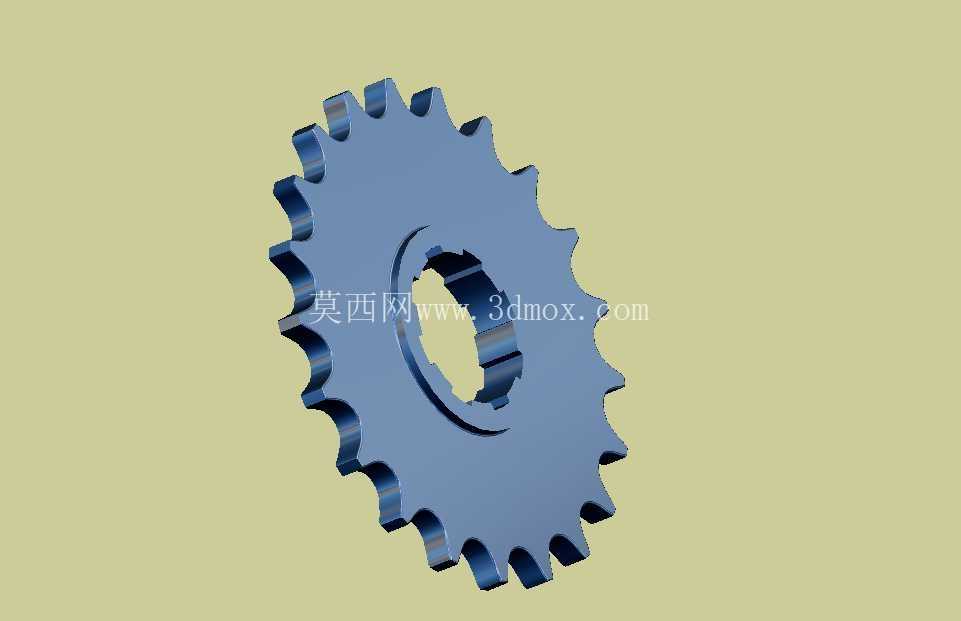

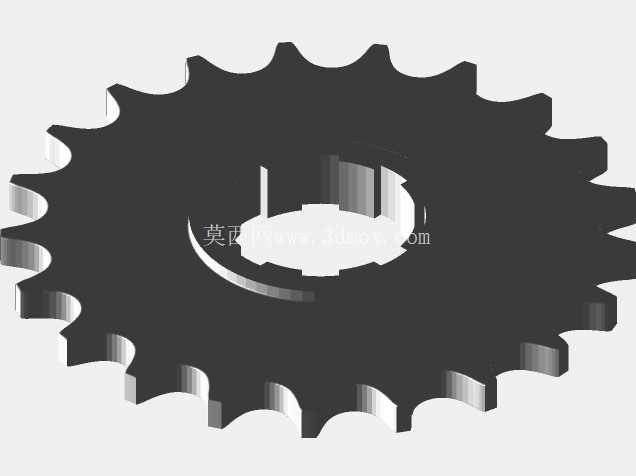

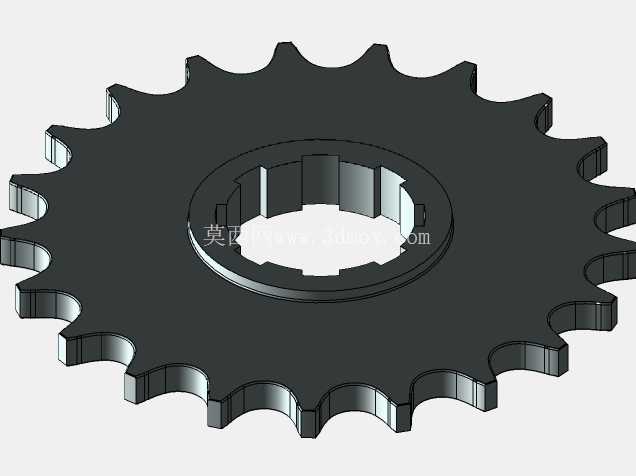

内花键连接式传动星齿轮结构

这类带内花键孔的星齿轮，常应用在中小功率的链传动工况中，比如轻工输送线的从动端、小型农机的传动箱、摩托车发动机的正时传动系统，也会出现在部分园林机械的动力传递路径里，承担着和配套链条啮合、传递旋转扭矩的核心作用。和普通平键连接的齿轮不同，这款齿轮采用内花键的安装接口，和轴上的外花键配合后，能实现更大的接触承载面积，在频繁正反转、存在冲击载荷的工况下，不会像单平键连接那样出现键槽压溃、连接松动的问题，对中性也更好，高速运转时的动平衡表现更稳定，能有效降低传动过程中的径向跳动量。

从结构设计来看，齿形的参数匹配是核心，齿顶圆、齿根圆的尺寸公差需要严格控制，和配套链条的节距匹配误差要控制在允许范围内，不然啮合时会出现卡滞、跳齿的问题，加速齿面的磨损。齿部的轮廓做了微小的修缘处理，不是完全的理论渐开线齿形，在齿顶位置做了微量的倒角修形，能减少链条滚子进入啮合时的冲击，降低传动过程中的噪音，也能避免齿尖位置因为应力集中出现崩齿的问题。内花键的参数设计上，采用的是矩形花键结构，键齿的侧面是主要的承载面，花键的小径做了定心配合，能保证齿轮安装到轴上之后的同轴度，避免运转时出现偏载，导致局部齿面受力过大提前失效。

安装边界方面，齿轮的内花键孔尺寸是和配套轴的花键参数一一对应的，装配时不需要额外加工键槽，直接将齿轮沿轴向推入花键轴的对应位置，通过轴端的挡圈或者锁紧螺母实现轴向固定即可，装配效率比平键连接更高，后期维护拆卸也更方便，不会出现平键锈死在键槽里难以拆解的问题。齿轮的厚度方向尺寸经过核算，能覆盖配套链条的宽度，保证链条滚子和齿面的接触长度足够，不会出现链条偏磨侧板的问题。齿根位置做了圆角过渡，没有尖锐的加工棱角，能有效降低齿根处的弯曲应力集中，提升齿轮的抗冲击承载能力，在瞬时过载的工况下，不容易出现齿根断裂的失效形式。

在实际应用场景里，这类齿轮不需要额外做轴向的定位台阶，依靠花键的配合长度就能保证安装位置的精度，适合在结构紧凑的传动箱内部使用，能节省轴向的安装空间，给其他传动零件留出布置余量。齿面的加工精度满足常规链传动的要求，不需要过高的磨削精度，就能保证运转的平稳性，兼顾了加工成本和使用性能。针对不同的使用工况，这类齿轮可以通过更换不同的材质、调整热处理工艺来适配载荷需求，比如普通输送线工况用45号钢调质处理即可，在有冲击载荷的动力传动场景，可以采用20CrMnTi做渗碳淬火处理，提升齿面的硬度和耐磨性，延长零件的使用寿命。

设计这类齿轮的时候，需要提前核算传动比、传递扭矩的大小，确认齿部的模数、齿数能满足强度要求，同时要核对内花键的参数和现有传动轴的匹配性，避免出现安装干涉的问题。齿轮的外径尺寸要和传动箱内部的预留空间匹配，保证运转时不会和箱体内壁、其他相邻零件发生刮碰。齿部的数量经过匹配设计，和链条的节距、滚子直径适配，啮合过程中链条的滚子能顺利进入齿槽，在退出啮合时不会出现卡滞，保证传动过程的顺畅。和普通的辐板式齿轮不同，这款齿轮采用整体式的实心辐板结构，结构刚性更好，在承受冲击载荷时不会出现辐板变形的问题，适合在中等载荷、转速不超过每分钟1500转的工况下长期使用。
