3D打印机重型弹簧拆卸钳结构设计

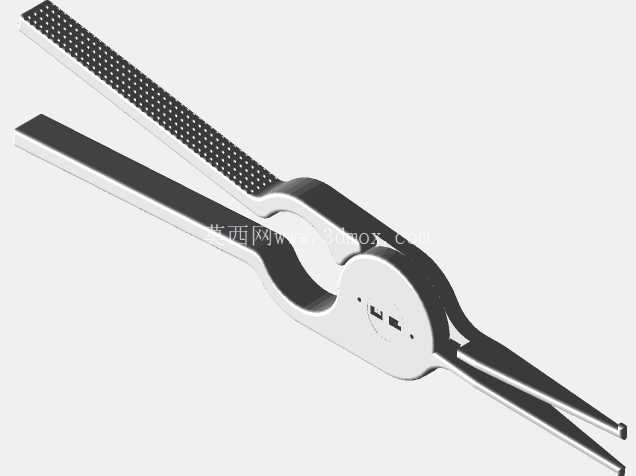

　　在桌面级及工业级FDM、光固化3D打印机的日常运维场景中，成型平台下方的重型复位弹簧、Z轴传动机构的张紧弹簧长期处于高负载压缩状态，常规尖嘴钳、卡簧钳受限于开口行程与夹持力，拆卸时极易出现弹簧滑脱、钳口崩边，甚至划伤设备光轴、打印平台的问题，这款专用拆卸钳正是针对这类运维痛点开发的手动拆装工具。从结构设计逻辑来看，钳体采用对称式杠杆铰接布局，铰接点位置经过受力仿真优化，将握持端的力臂设置为夹持端的3.2倍，操作人员单手握持施加200N左右的握力时，钳口端即可输出超过600N的撑开力，足以应对线径2-5mm、初始压缩量15-30mm的重型弹簧拆装需求，无需额外搭配加长力臂，适配设备旁狭窄的运维操作空间。钳头部分做了差异化的结构处理，两个工作端分别设计了3mm厚度的扁形插舌与带防滑齿的弧形卡口：扁形插舌可直接插入弹簧端圈与安装座之间的缝隙，定位时不会刮伤弹簧表面的防锈镀层，也不会卡入弹簧螺距间隙造成弹簧钢丝变形；弧形卡口则可在撑开弹簧的同时卡住弹簧端圈的外沿，避免弹簧受压缩力瞬间弹出造成安全隐患，钳头边缘全部做了R0.5的圆角钝化处理，操作时不会划伤设备的阳极氧化铝型材表面与打印平台的玻璃涂层。

　　整体外形尺寸控制在180mm总长、65mm最大张开宽度，握持部分做了符合人体工学的弧形收腰，表面预留了防滑纹理的安装位，长时间握持操作不会出现硌手的问题；铰接孔采用公差带H7的精度设计，配合不锈钢销轴实现无旷量转动，钳体开合时的同轴度误差控制在0.1mm以内，避免长期使用后钳头错位导致的夹持失效。从实际使用场景出发，这款工具除了适配3D打印机的弹簧拆卸，还可覆盖小型自动化设备、桌面级机床内部的同规格压缩弹簧拆装作业，操作时无需对设备进行大范围拆解，只需将钳头对准弹簧两端的安装座，合拢握把即可将弹簧压缩至可取出的长度，直接将弹簧从安装定位柱上取下，相比传统螺丝刀撬、普通钳子夹的操作方式，单根弹簧的拆卸时间可从原来的2-3分钟缩短至20秒以内，同时完全规避了弹簧弹出伤人、零件表面划伤的风险。

　　设计过程中针对钳体的受力薄弱点做了加厚处理，铰接位置的钳体厚度达到8mm，采用常用的45号钢调质处理即可满足10000次以上的开合使用寿命，批量加工时可采用冲压成型后做表面发黑处理，加工成本低且具备较好的防锈能力；钳头的插舌部分做了局部淬火处理，硬度达到HRC45-50，长期插入缝隙受力也不会出现卷边、变形的问题。考虑到不同设备的弹簧安装位置存在差异，钳头的工作角度设置为15度的上翘角，在伸入设备内部操作时，握持端不会与设备外壳、相邻的传动部件发生干涉，操作人员可从设备侧面、正面等多个角度伸入操作，无需刻意调整设备摆放位置。

　　在安装边界适配方面，钳头的最小插入厚度为2.5mm，可伸入绝大多数弹簧安装座与相邻零件之间的3mm以上缝隙，最大撑开行程达到40mm，可覆盖自由长度20-60mm的常规重型压缩弹簧拆装需求，无需针对不同规格的弹簧更换钳头，单把工具即可满足3D打印工作室、小型加工车间日常运维中的大部分弹簧拆装需求。不同于通用卡簧钳只能针对卡簧拆装的局限性，这款工具的钳口没有设置卡簧专用的定位销，可灵活应对不同端面形式的压缩弹簧，不管是两端并紧磨平的弹簧，还是两端带弯钩的拉伸弹簧，都可通过调整钳口的夹持位置实现稳定施力，使用场景的灵活性更强。
